一文了解机械制图基础！
咱们先看几个机械动画热热场
↓↓

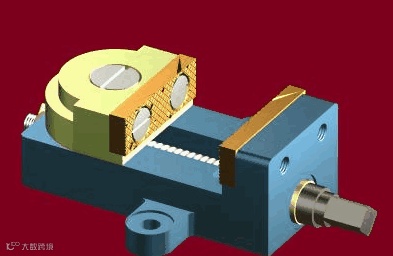

机用虎钳▲

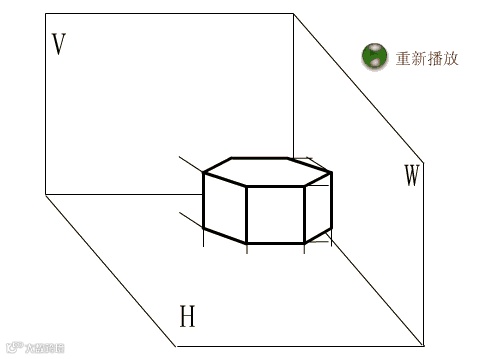

六棱柱投影分析▲

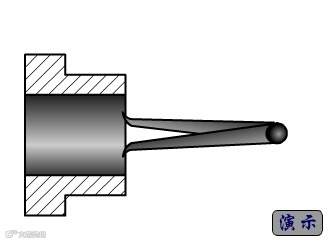

内卡钳▲

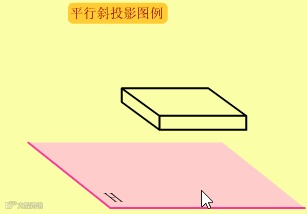

平面斜投影▲

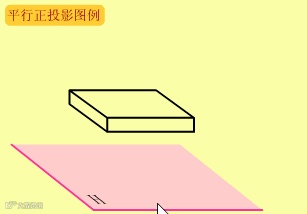

平面正投影▲
圆柱的投影▲
越程槽▲

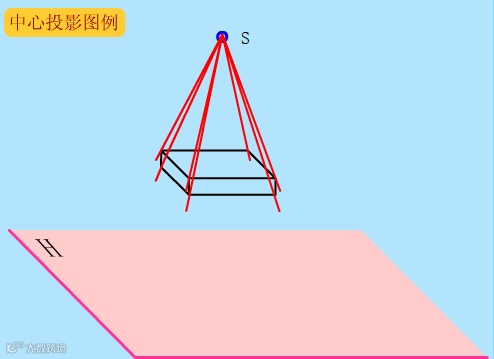

中心投影▲

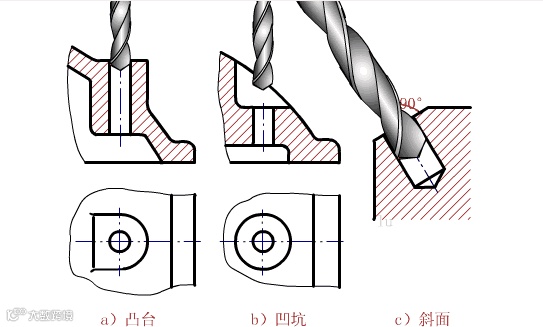

钻孔▲
接下来咱们分享机械制图基础知识，大家看看对自己是否有用，一般大体看一遍就可以，这个ppt也不需要收藏。
小结：机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。

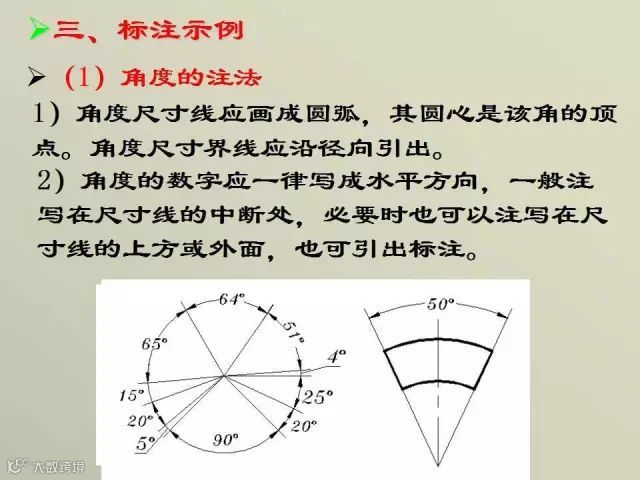

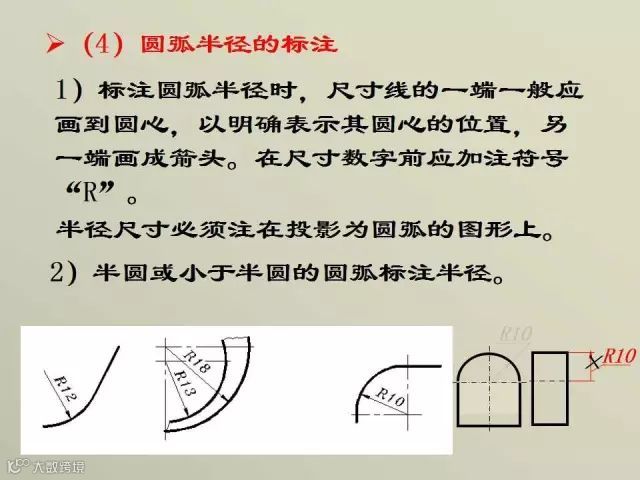

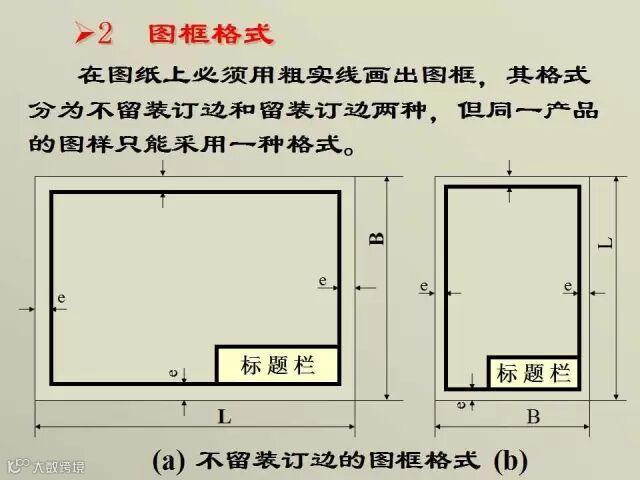

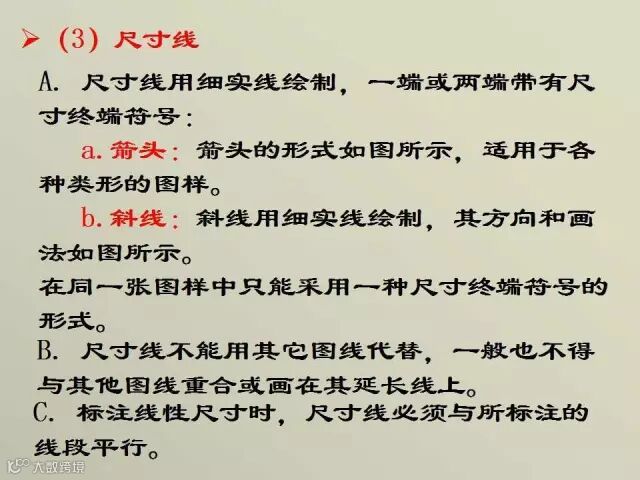

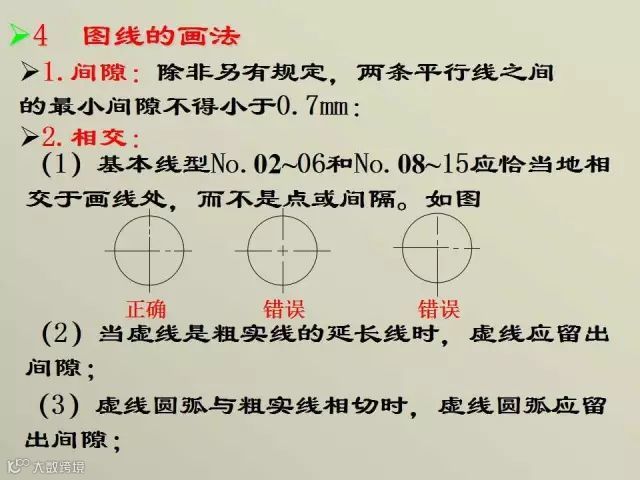

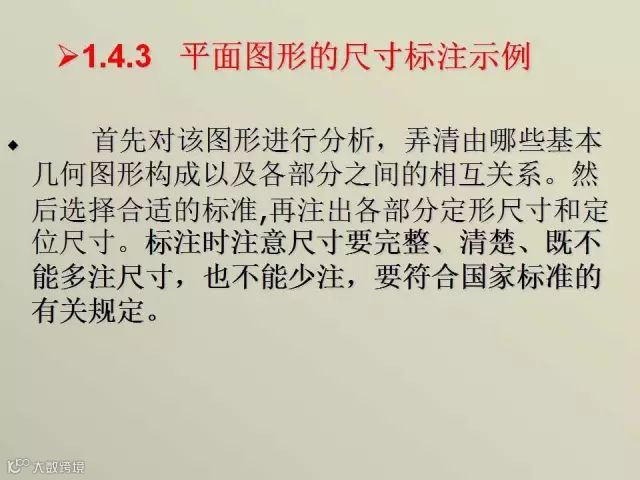

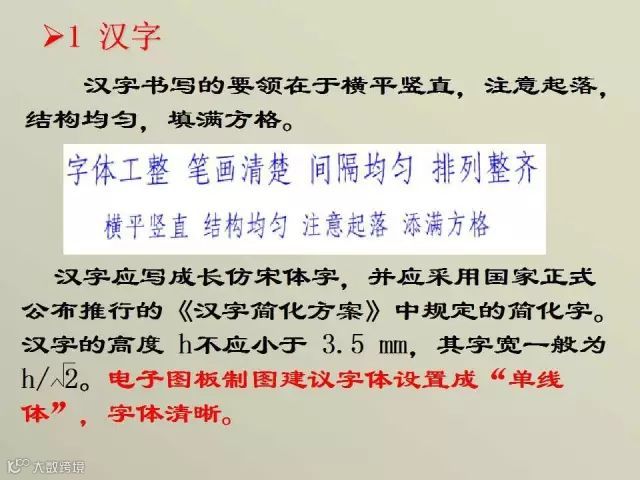

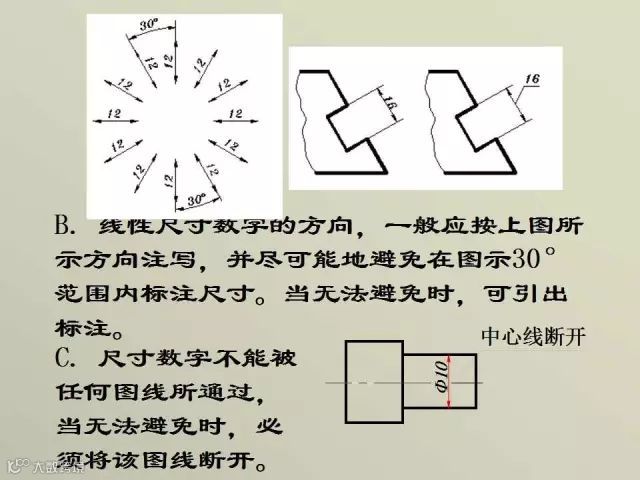

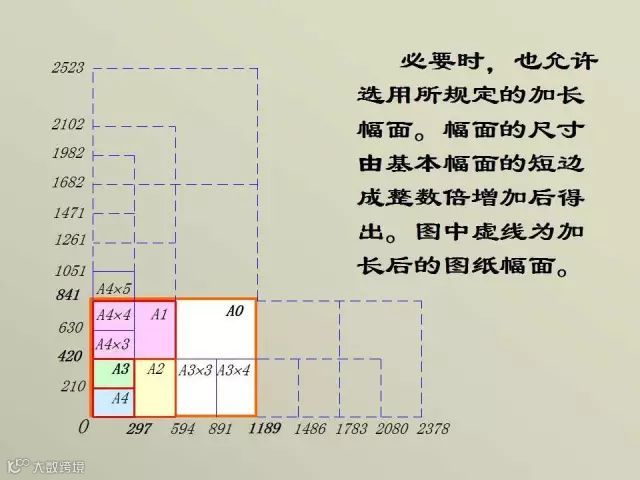

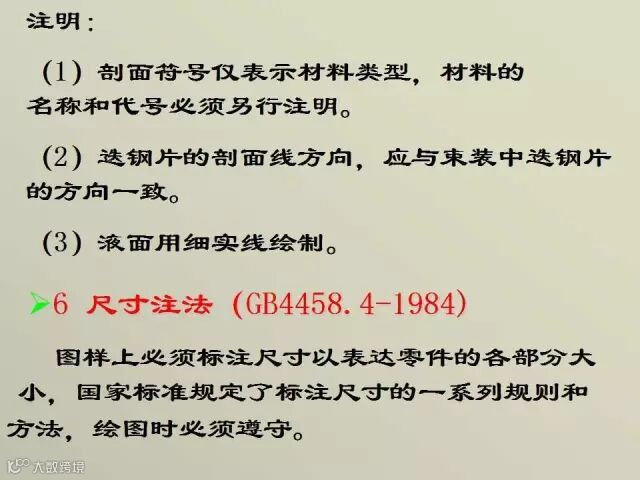

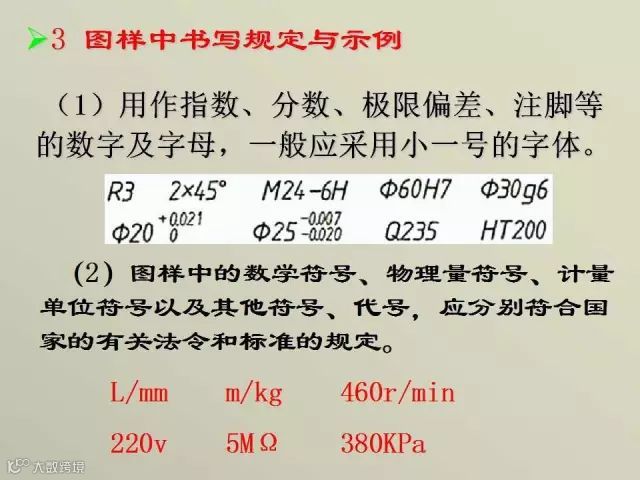

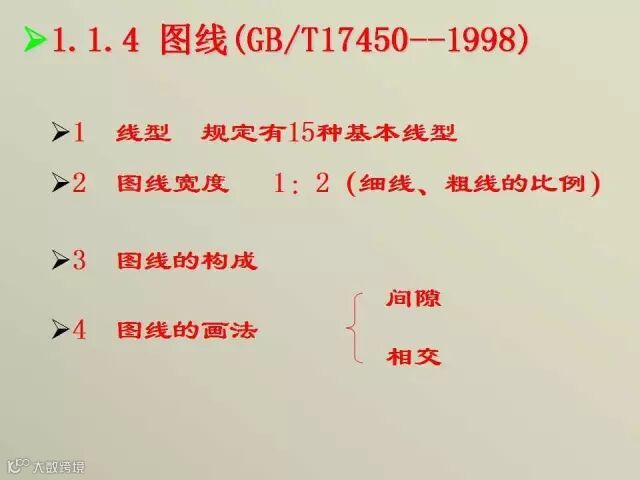

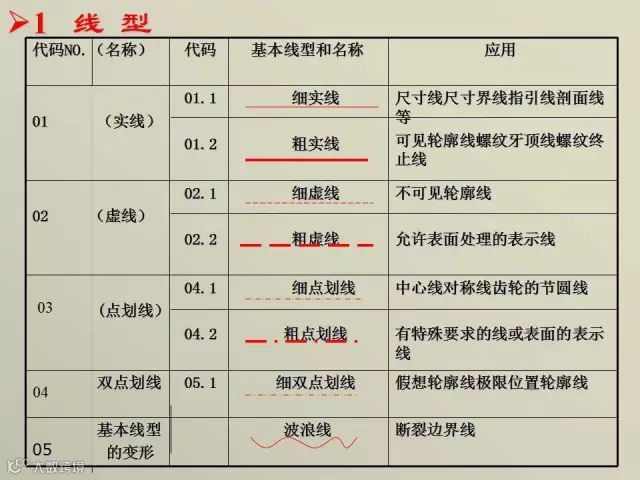

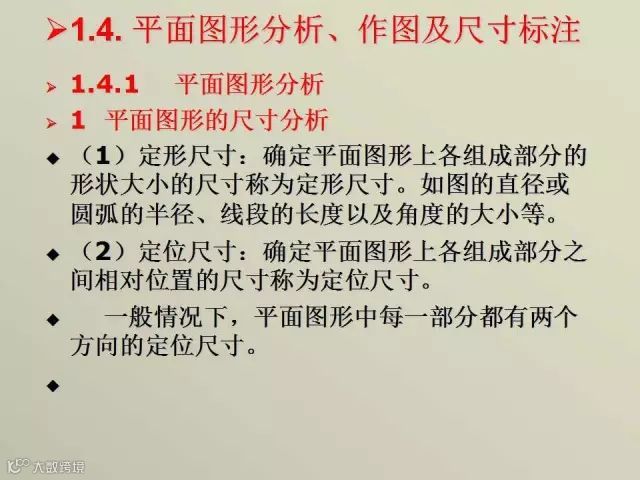

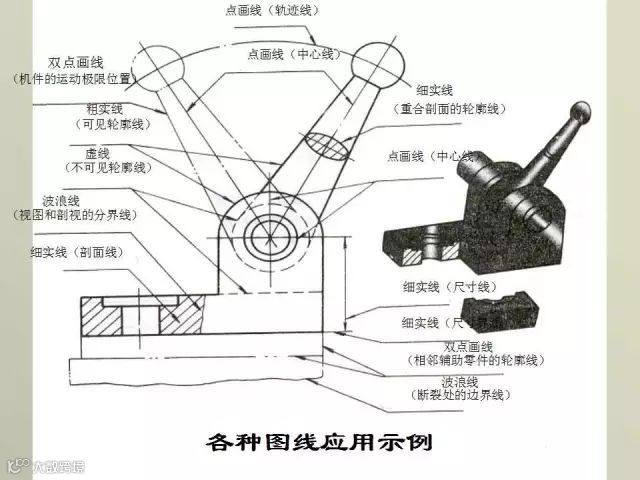

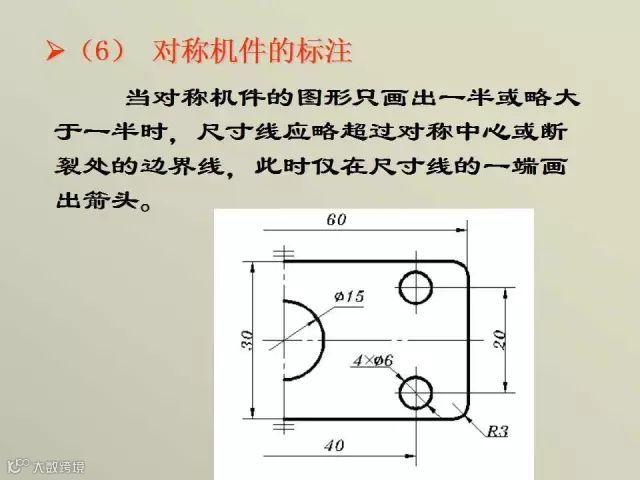

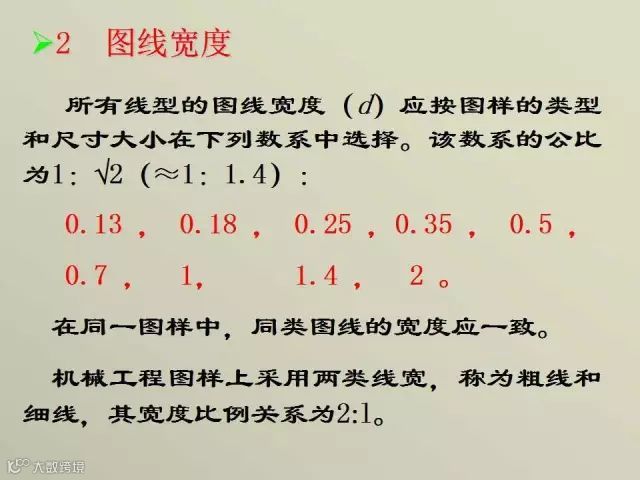

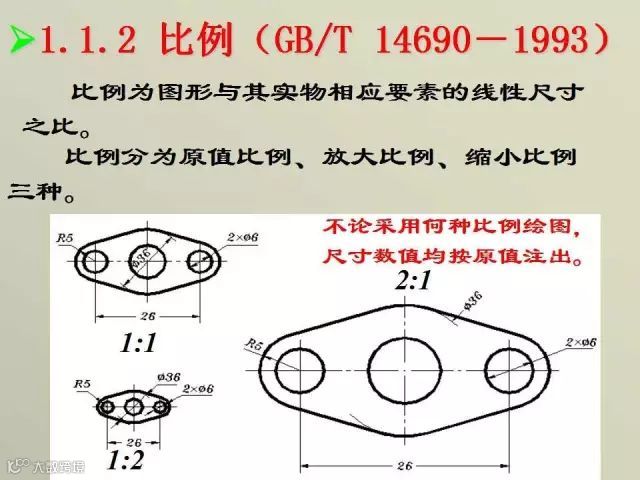

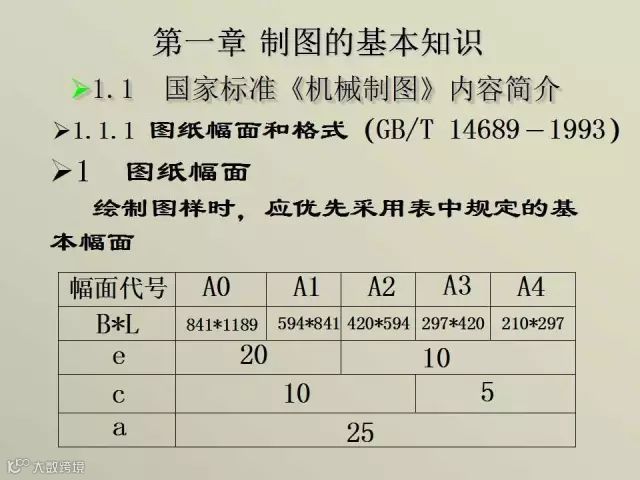

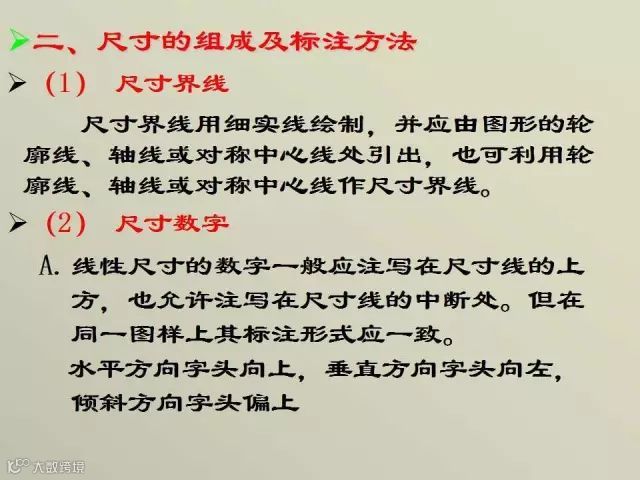

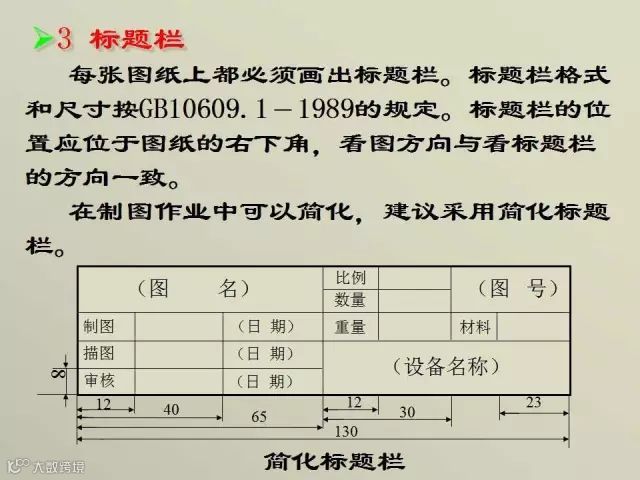

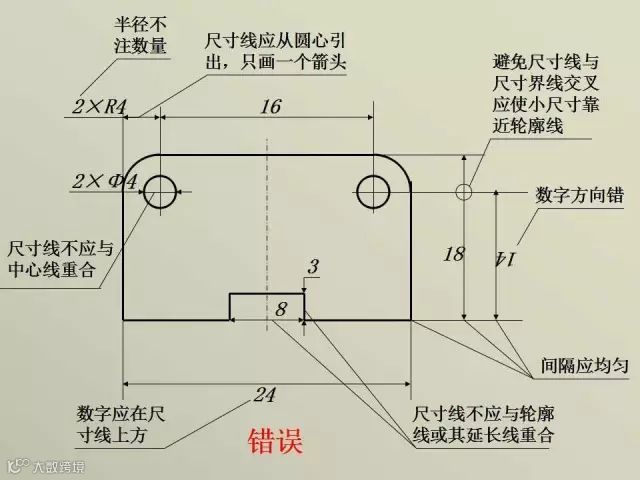

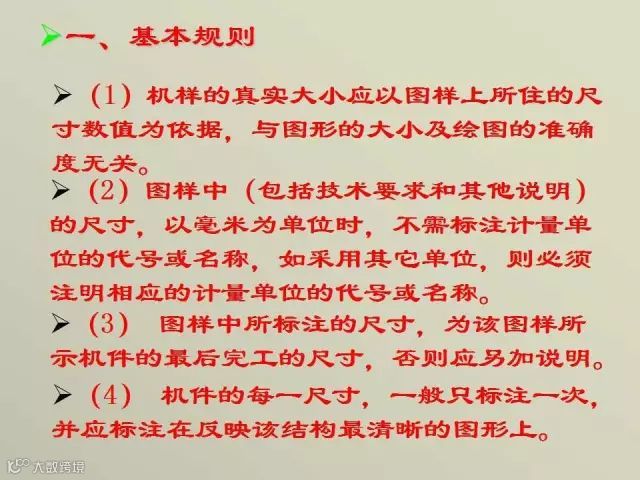

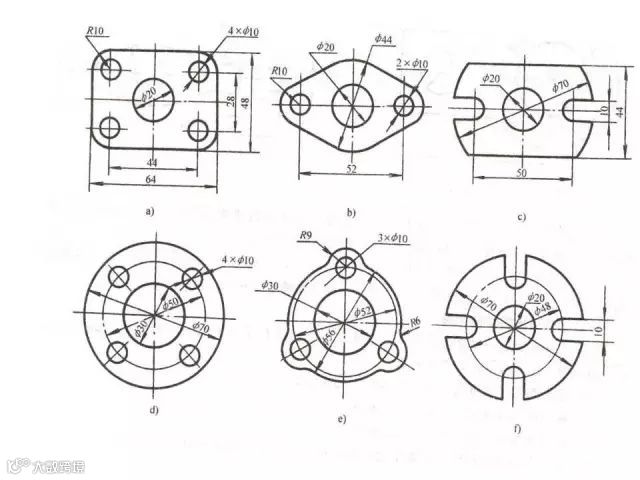

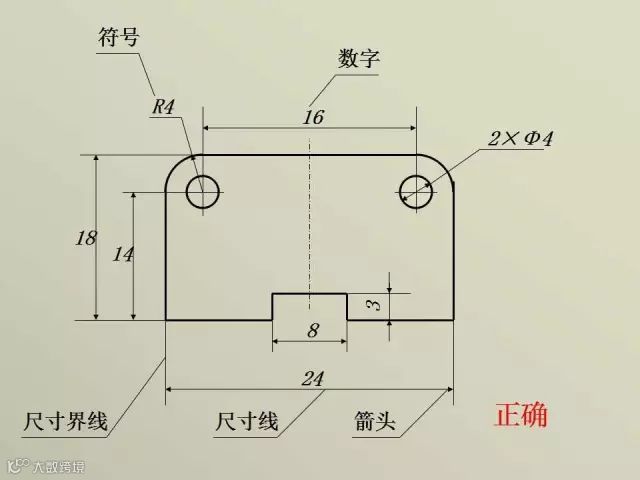

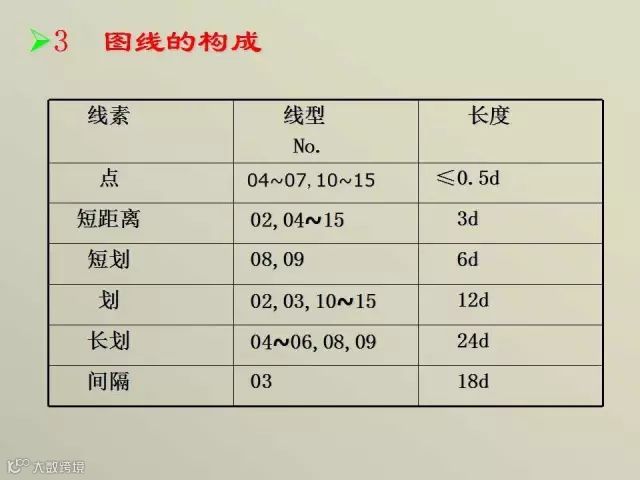

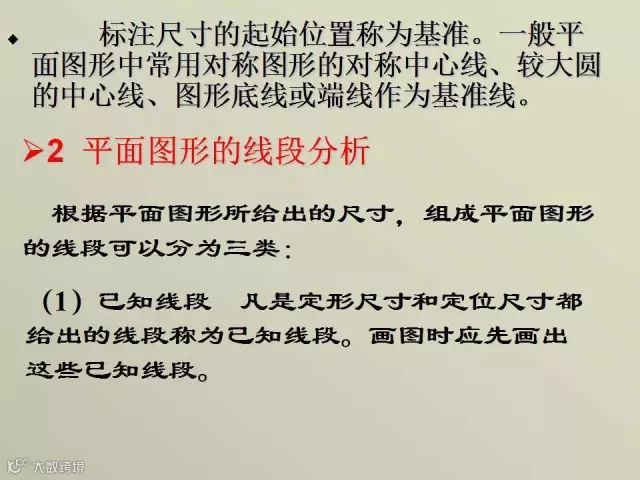

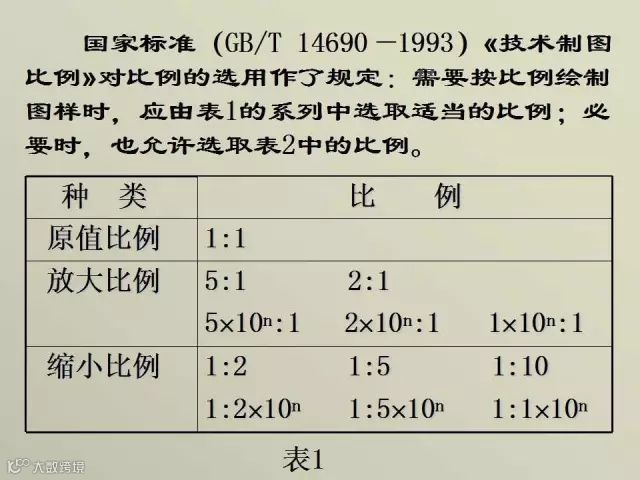

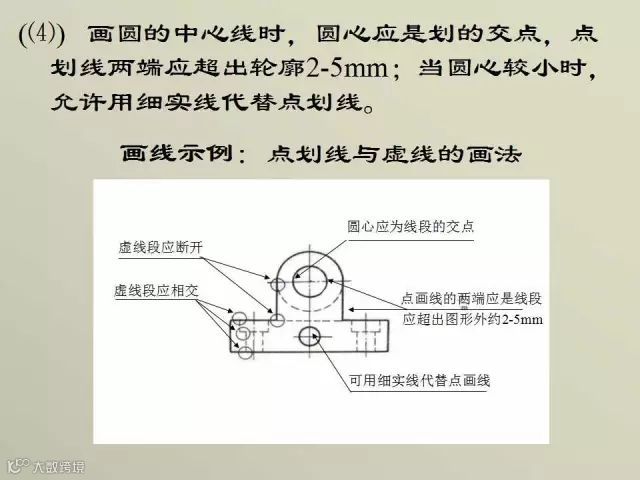

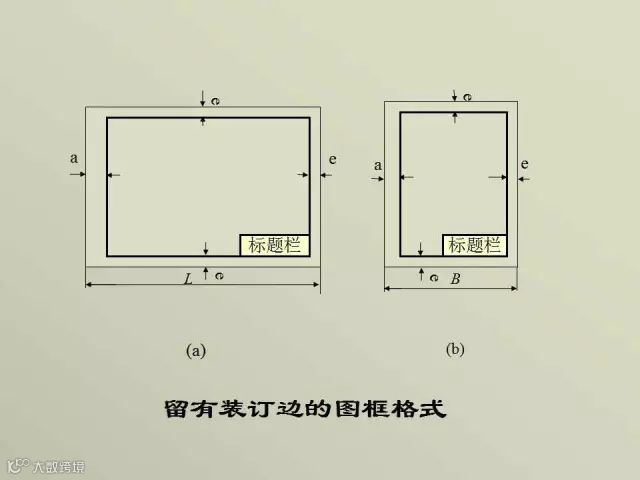

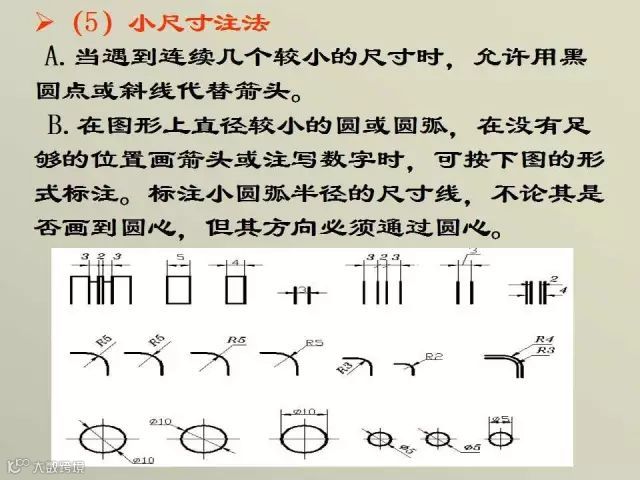

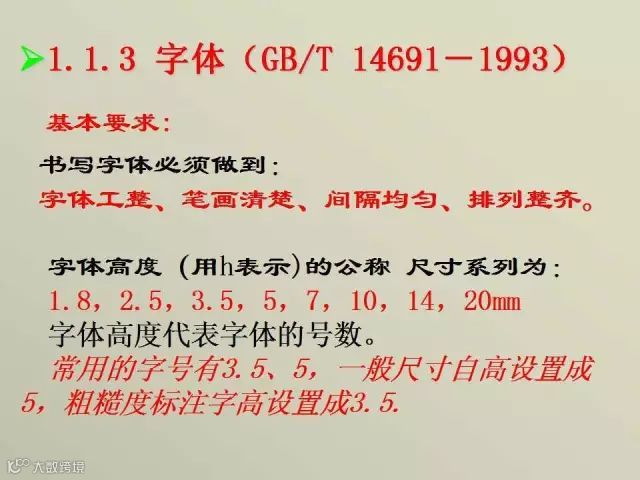

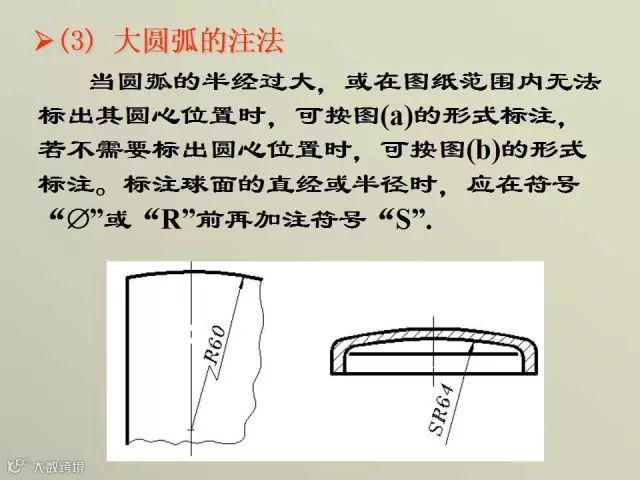

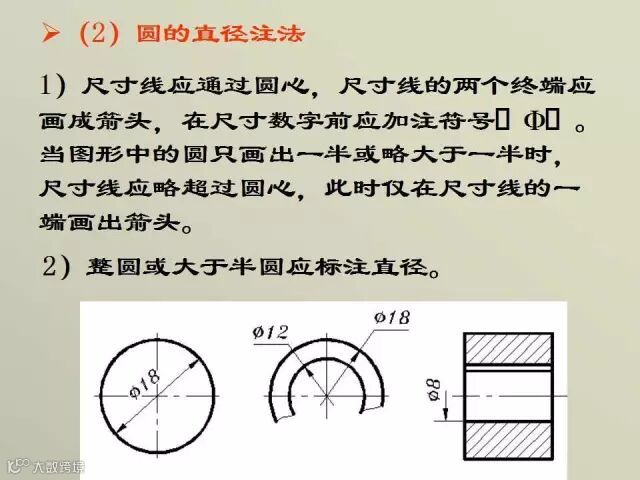

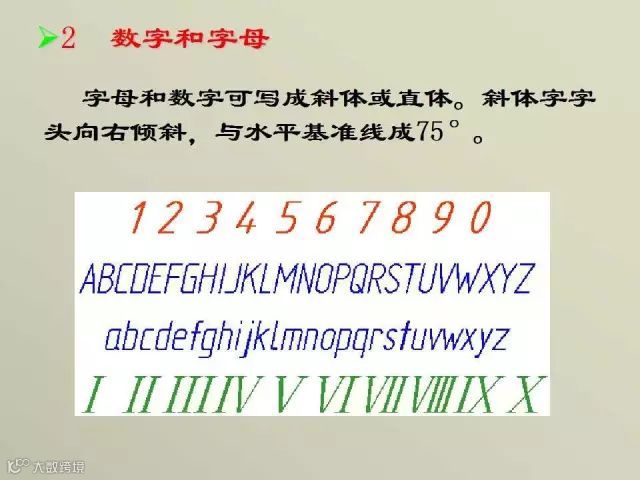

对于机械制图，还是有以下几点要求：一、图纸幅面，二、图框格式，三、标题栏，四、比例，五、字体，六、图线，七、尺寸标注。
