导读
随着数字地球、城市智能发展规划、建筑物景观设计、智慧旅游与社区服务的不断发展，人们对建立城市真三维模型产生了浓厚的兴趣。因此,建立具有真实纹理的数字城市三维模型已经突显出巨大的市场价值,并且拥有非常广阔的前景。
基于倾斜摄影测量技术的三维建模与传统三维建模方法相比具有很大的优越性，具有高时效、高分辨率、低成本、低风险等诸多优势。通过该技术建立的实景三维模型可广泛应用于城市规划、资源管理、三维导航、城市旅游管理、反恐维稳、安保警戒及抢险救灾等多种领域，开创了三维地理信息新时代。
本期讲师
陈全喜 公司副总经理、高级工程师
主要研究方向：摄影测量与遥感
01
传统摄影与倾斜摄影
正射摄影
•获取垂直方向单张影像
•地物单张二维平面图（正视）
•无法全方位表达空间地物

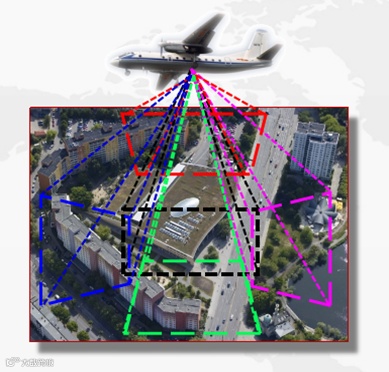

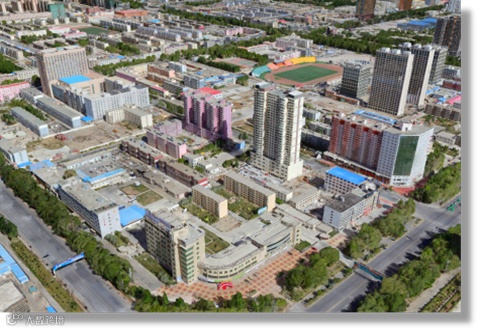

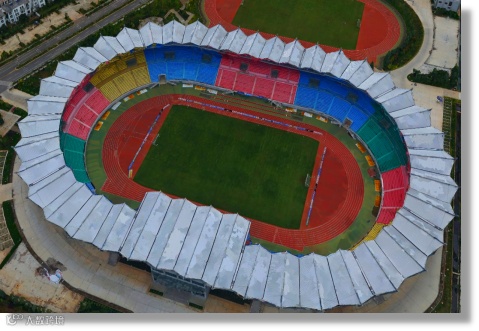

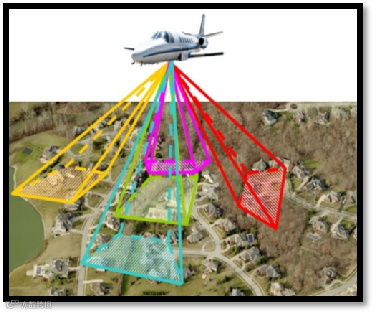

倾斜摄影
•多角度（一个垂直、4个倾斜角度）
•360°表达空间地物，弥补正射影像的不足
•可同时满足三维建模和传统航测要求
02
倾斜摄影优势
技术优势
• 多角度拍摄，弥补垂直摄影不足
• 多视交会，有助于提高测量可靠性
• 减少盲区，全方位获取侧面纹理
• 利用倾斜影像进行实景三维、单模型重建
03

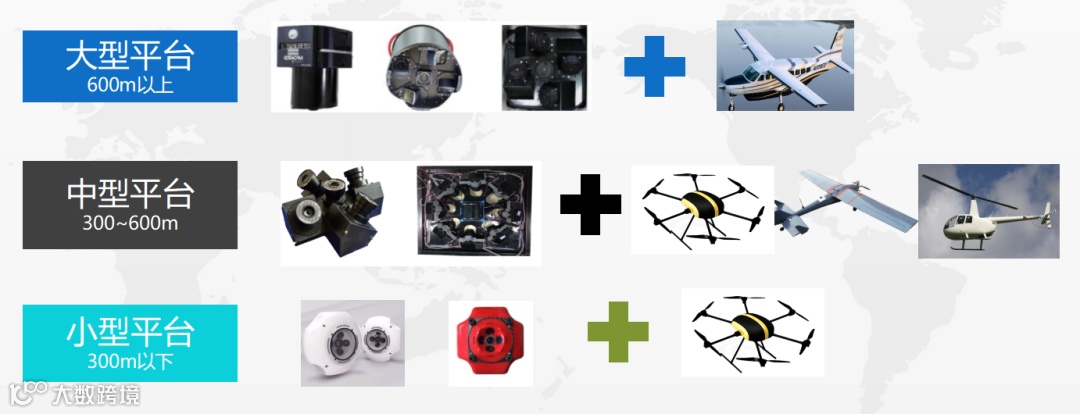

采集方案
飞行平台+传感器
04

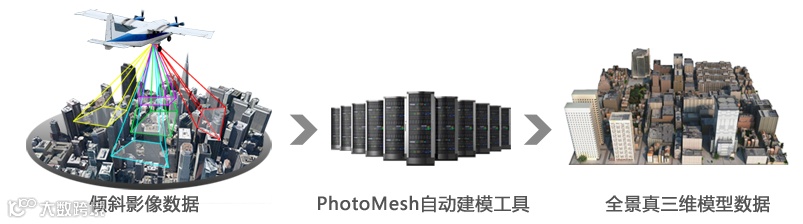

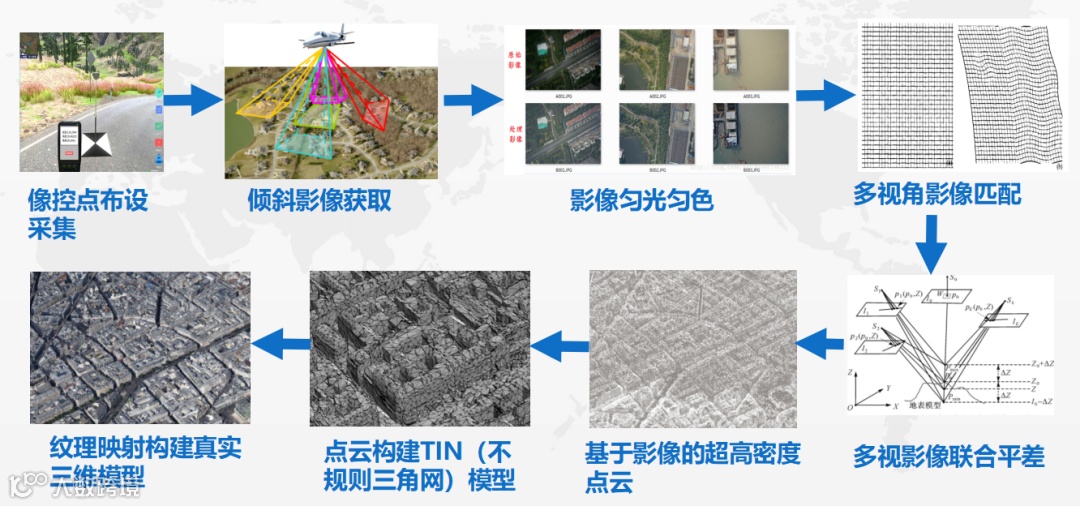

倾斜摄影技术流程
点击图片查看大图
05
数据处理软件
常用的国外软件有Context capture、Metashape、Pix4D mapper等，国内也有多家企业及单位对倾斜模型有比较深入的研究，形成自己独特的模型工艺流程，比如：天远视AI3D、中测智绘M3D、武汉智觉空间SVSDPO、大势智慧重建大师、大疆智图DJI Terra……
处理软件
06

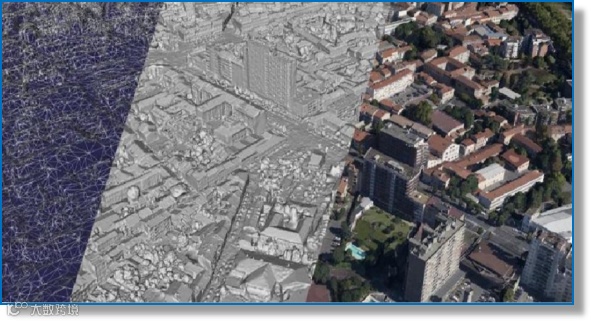

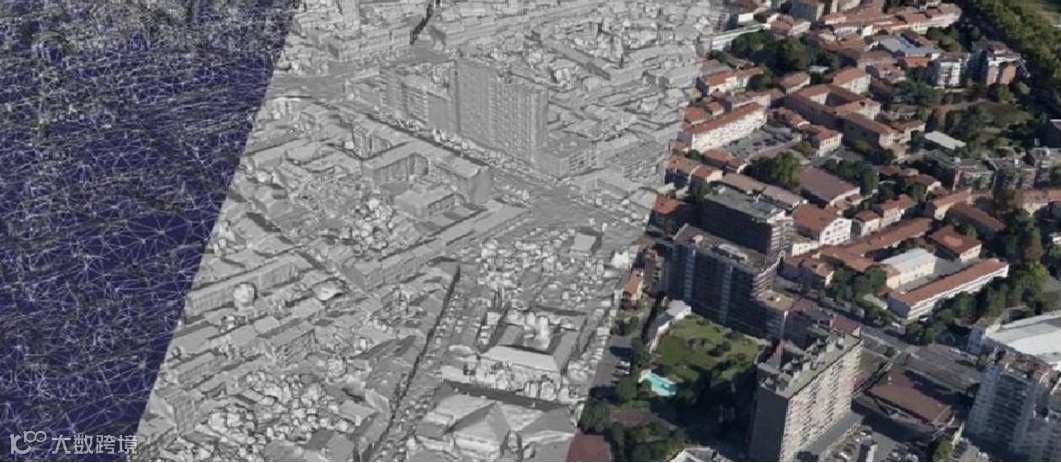

实景三维优势
优 势
模型效果逼真
地表全要素建模

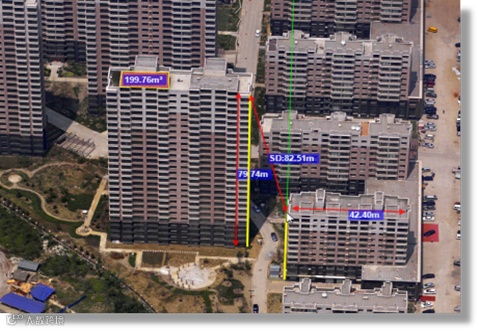

模型可量测、精度高
应用领域广泛
07

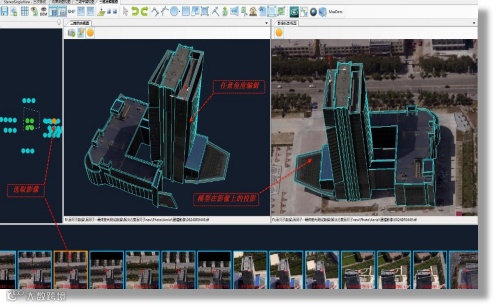

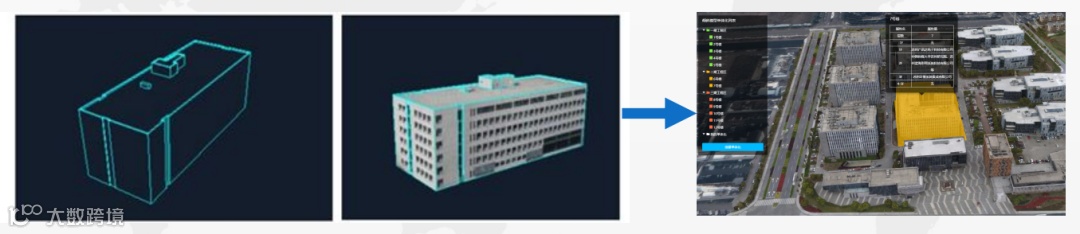

模型重建单体化
模型重建单体化
以DP-Modeler、OSketch等软件为代表，以连续倾斜摄影数据为基础数据源，进行人工干预。将建模成果导入软件进行精化编辑，通过模型重建在原有场景上达到分离效果，实现模型的单体化。结合地面照片，弥补航空影像对于底商、地面、城市部件等信息的缺失，在单体化的同时，完成整个场景的修饰。
模型单体化方案
▷ 多角度影像、倾斜航空摄影处理系统

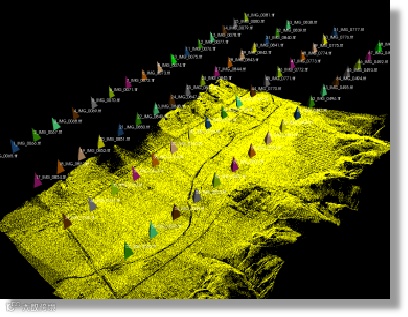

▷ 高效精准的自动空三加密技术
▷ 自动影像密集匹配
▷ 纹理映射
▷ 实景三维模型
▷ 实景三维模型重建成单体化模型
08

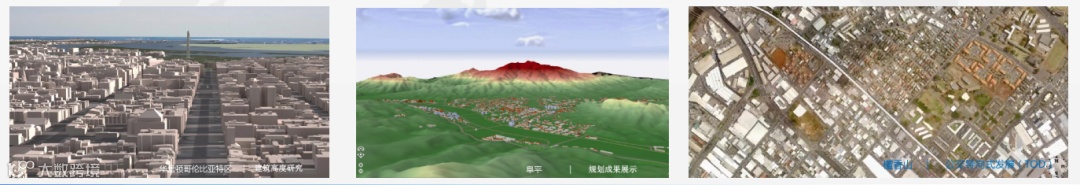

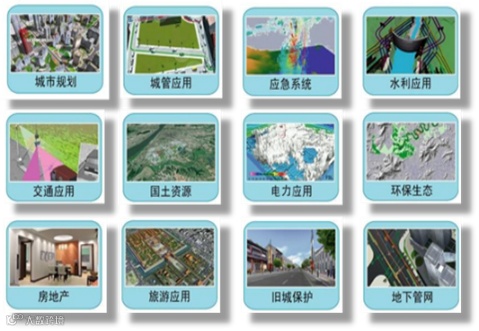

三维模型在行业中的应用

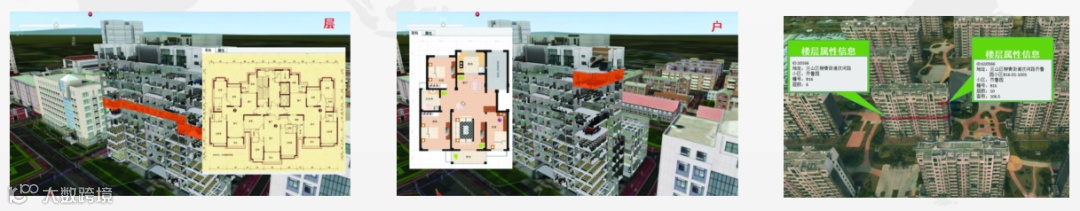

不动产登记应用
把倾斜摄影测量获取的高清影像和三维模型应用于不动产统一登记平台，实现了复杂不动产信息在三维空间环境下的真实、准确呈现。
城市规划应用
利用城市三维模型，在城市的规划管理上可以处理许多问题，比如模拟和分析城市噪音、研究地面风场环境、模拟研究城市突发事件等等。

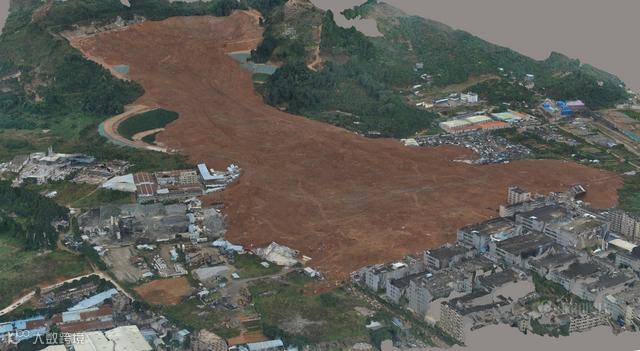

应急救灾应用
建立地质灾害三维模型，使得灾害发生前后信息表达、传递、沟通更加真实直观，降低了专业门槛，有利于领导和各行业专家发挥多方智慧共同会商决策。
