Tips:
水准测量又名“几何水准测量”，是用水准仪和水准尺测定地面上两点间高差的方法。由于水准测量的精度要求较高，因而对误差的控制就较为严格。本期主要讨论水准测量的误差及注意事项，为大家提供参考意见。
本期讲师
邓宝林
高级技术工程师
主要研究方向：摄影测量与遥感
01
仪器误差
校正残余误差

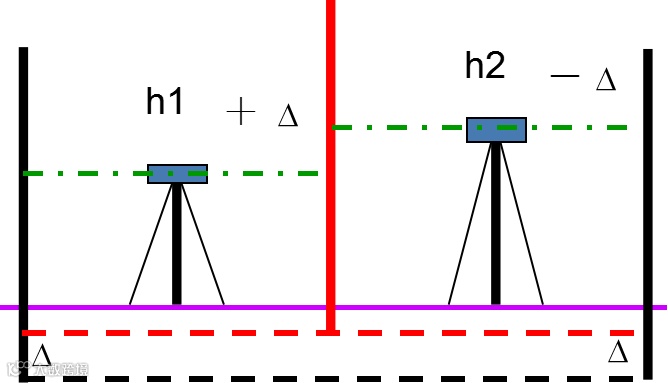

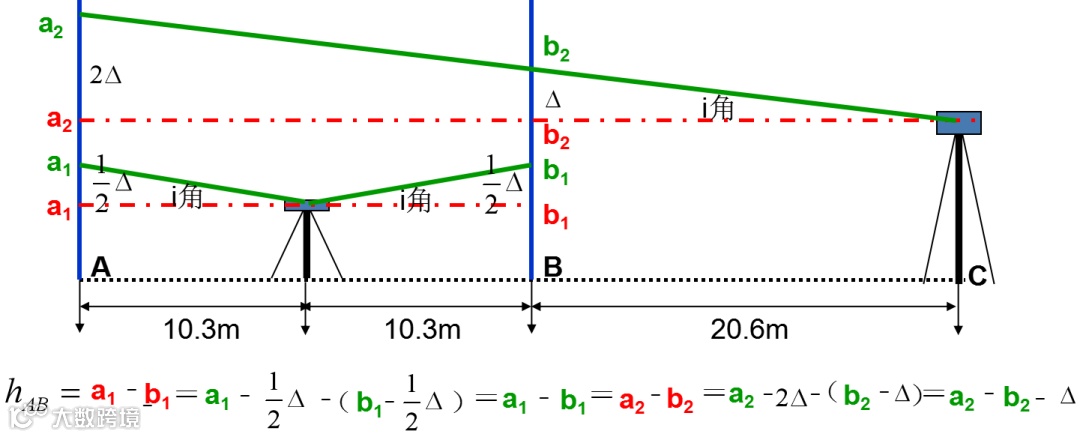

视准轴i角误差大于20″需校正。
用“前后距相等或相近”的方法予以消除或削弱。
水准尺误差
(1)检验水准尺每米间隔平均真长与名义长之差；
区格式木质标尺，不应大于0.5mm，否则，应在所测高差中进行米真长改正。
(2)一对水准尺的零点差。
在一水准测段的观测中将测站数布置成偶数，仪器和前后标尺应尽量在一条直线上。
02
观测误差
气泡居中误差
影响：视线越长，影响越大。
消减：认真检查气泡符合（惯性）限制视线长度<50m。
估读误差(估读mm不准)
影响：视差估读，放大倍率。
消除：注意消除视差，对称比较。

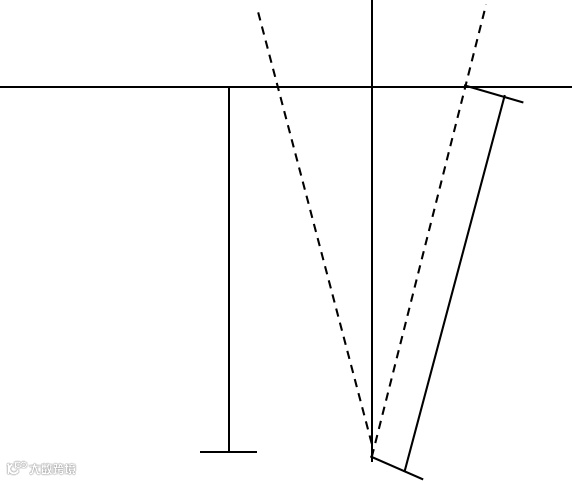

水准尺倾斜误差(扶尺没有扶正)
影响：读数偏大，视线越高，影响越大。
消减：尺上装水准器，正确扶尺姿势；摇尺法读数，前后仰俯读最小数。
03
外界条件影响
仪器下沉和标尺尺垫下沉的影响
影响：与测站所在土质有关，与观测时间长短有关。
消减：
①转点和测站选在坚实地面，踩紧尺垫与脚架②缩短观测时间；③注意手不按仪器，不读数时尺放大；④采用往返测，观测程序如下：
往测奇数站的观测程序为“后前前后”
往测偶数站的观测程序为“前后后前”
返测奇数站的观测程序为“前后后前”
返测偶数站的观测程序为“后前前后”
地球曲率和大气折光的影响
(1)曲率影响
b——水平线，a’b——水准线。
对高差：
消除：保持前后视距相等。
(2)大气折光影响
空气密度不匀引起折光，视线非直线。
数字水准仪是根据条码影像在探测器上的位置和比例进行测量的,CCD的物理特性决定其在光线过强或过弱、条码标尺表面光照不均匀、观测瞬间强光闪烁、外界热闪烁等情况下,都会大大降低标尺成像的对比度,也会造成局部失真,这将造成测量误差,甚至无法读数。
影响：与曲率影响类似，视线向下弯曲（下层空气密度大）。
地面起伏大，影响大，视线距地面近，影响大；中午影响大，视线长影响大。其值：

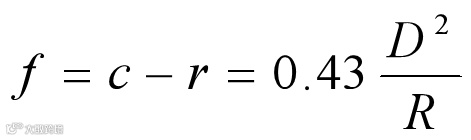

综合考虑：
消减：①保持前后视距相等（可抵消大部分）；②选择有利观测时间；③限制视线长度；④控制视线长度。
气候的影响
影响：太阳暴晒，风吹，气温变化等。
消减：打伞遮阳，风太大不宜测。
