包装结构那些事丨超细干货，设计师不可错过的管式盒细节设计

在包装设计中，管式盒多用于日常用品、食品、文具包装等，是生活中最常见的包装盒型之一。事之成败，必由小生，设计中处处体现细节。今天，小编带各位设计师朋友从细节入手，了解管式盒的插舌、锁扣形式以及防尘翼设计。

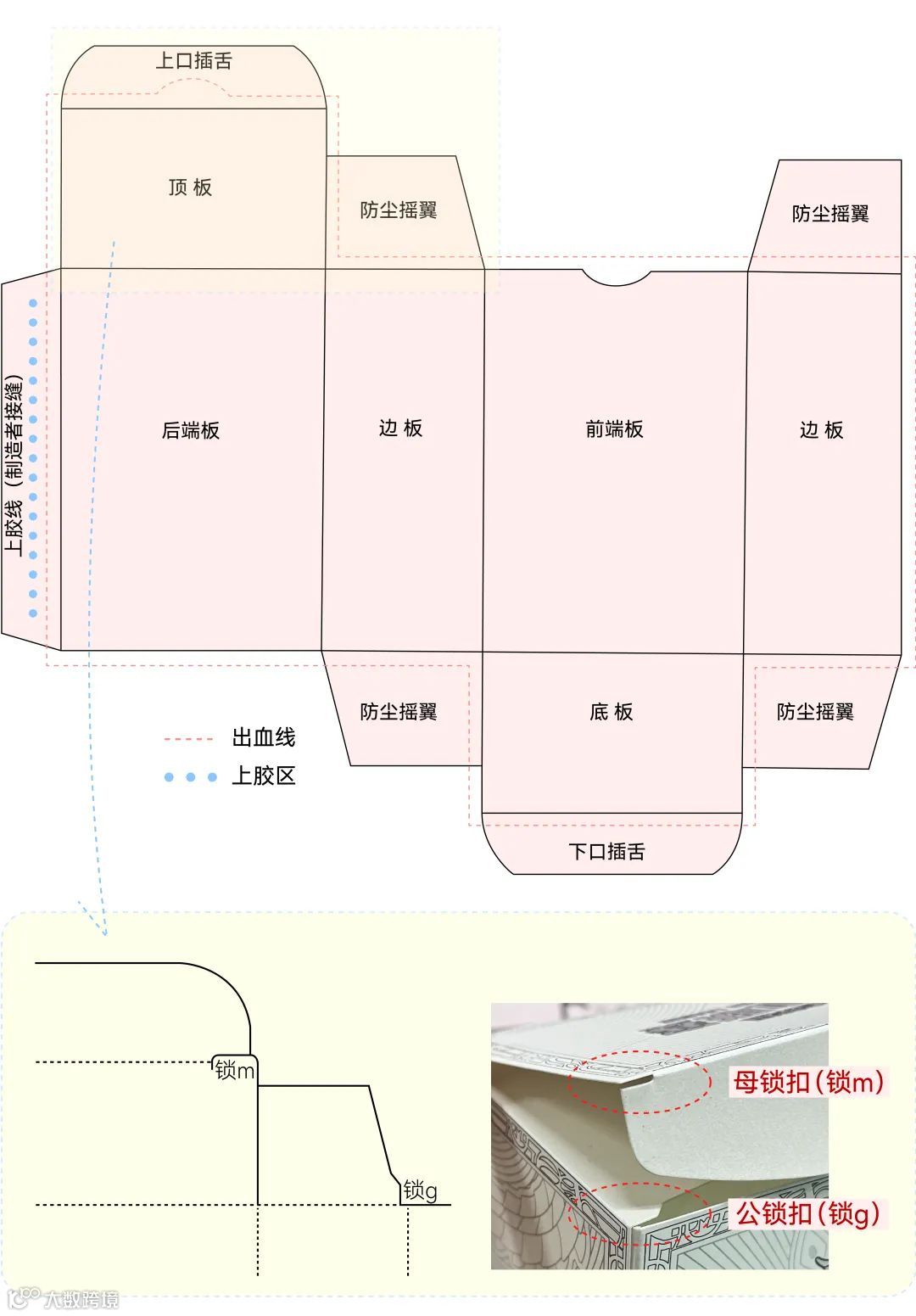

管式盒全称管式结构折叠纸盒，专指在纸盒成型过程中，盒体通过作业线折叠在平板状态下用1个接头接合，盒盖与盒底都需要有盒板或襟片通过折叠组装、锁、粘等方式固定或封合的纸盒。

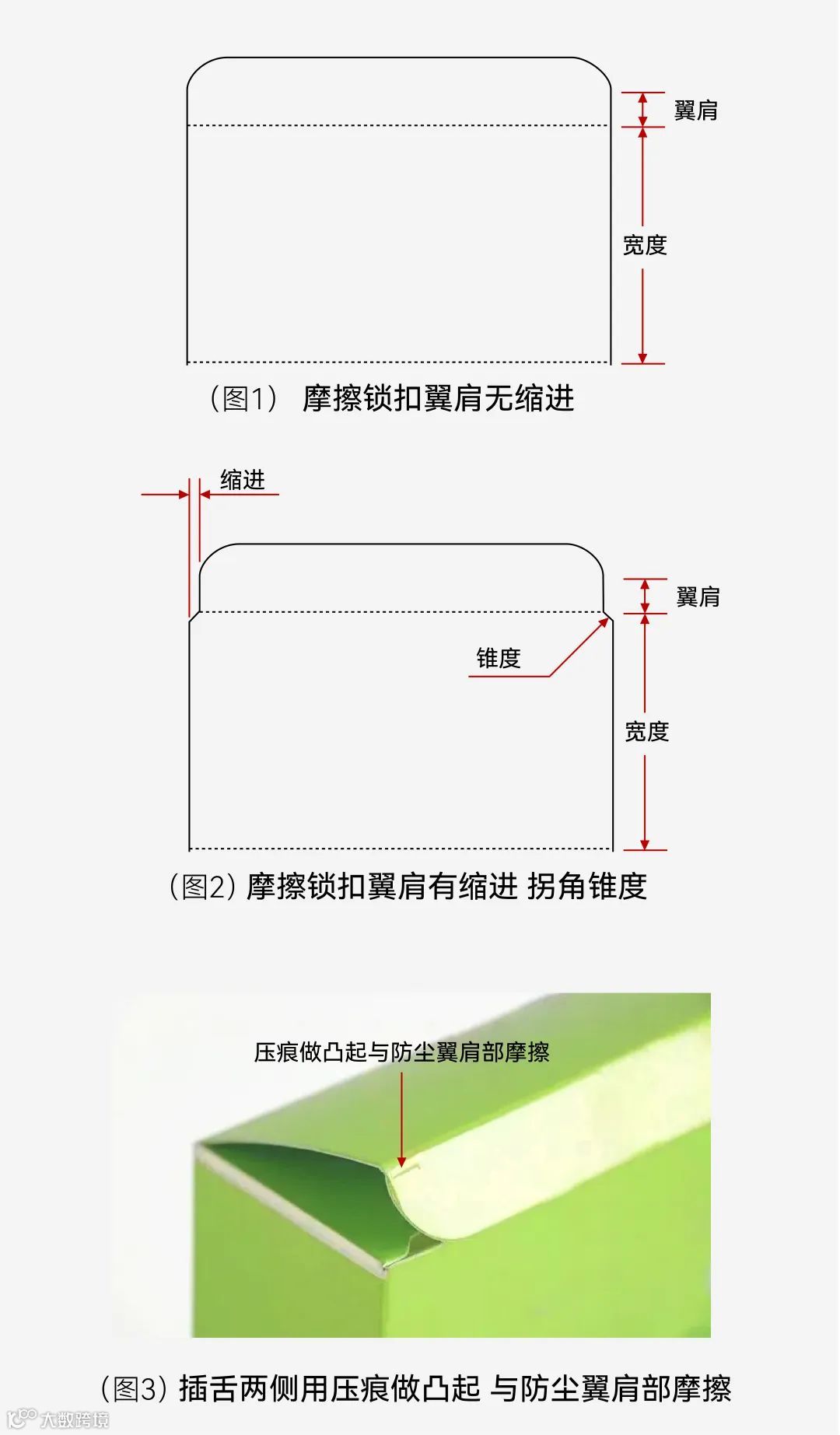

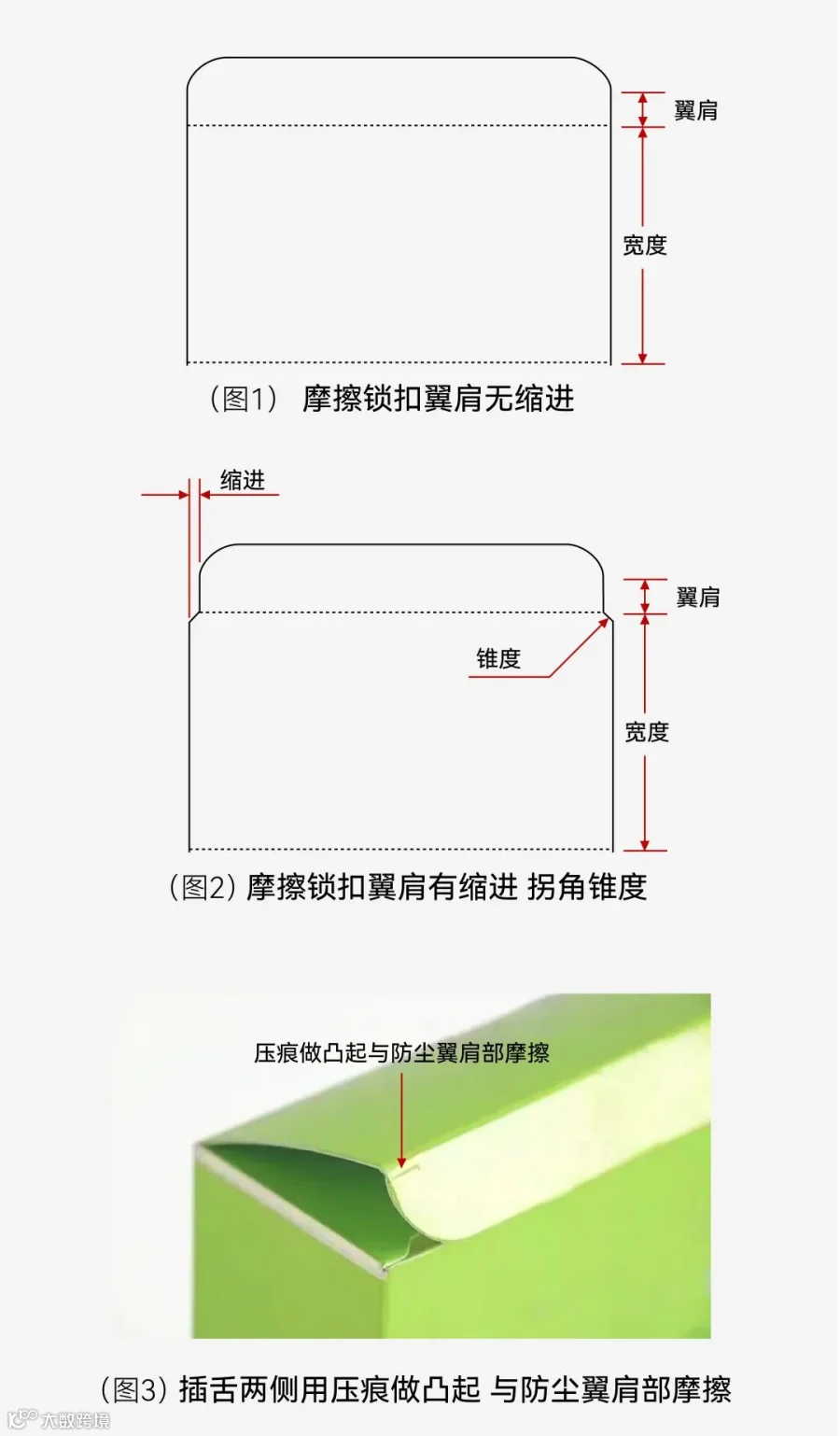

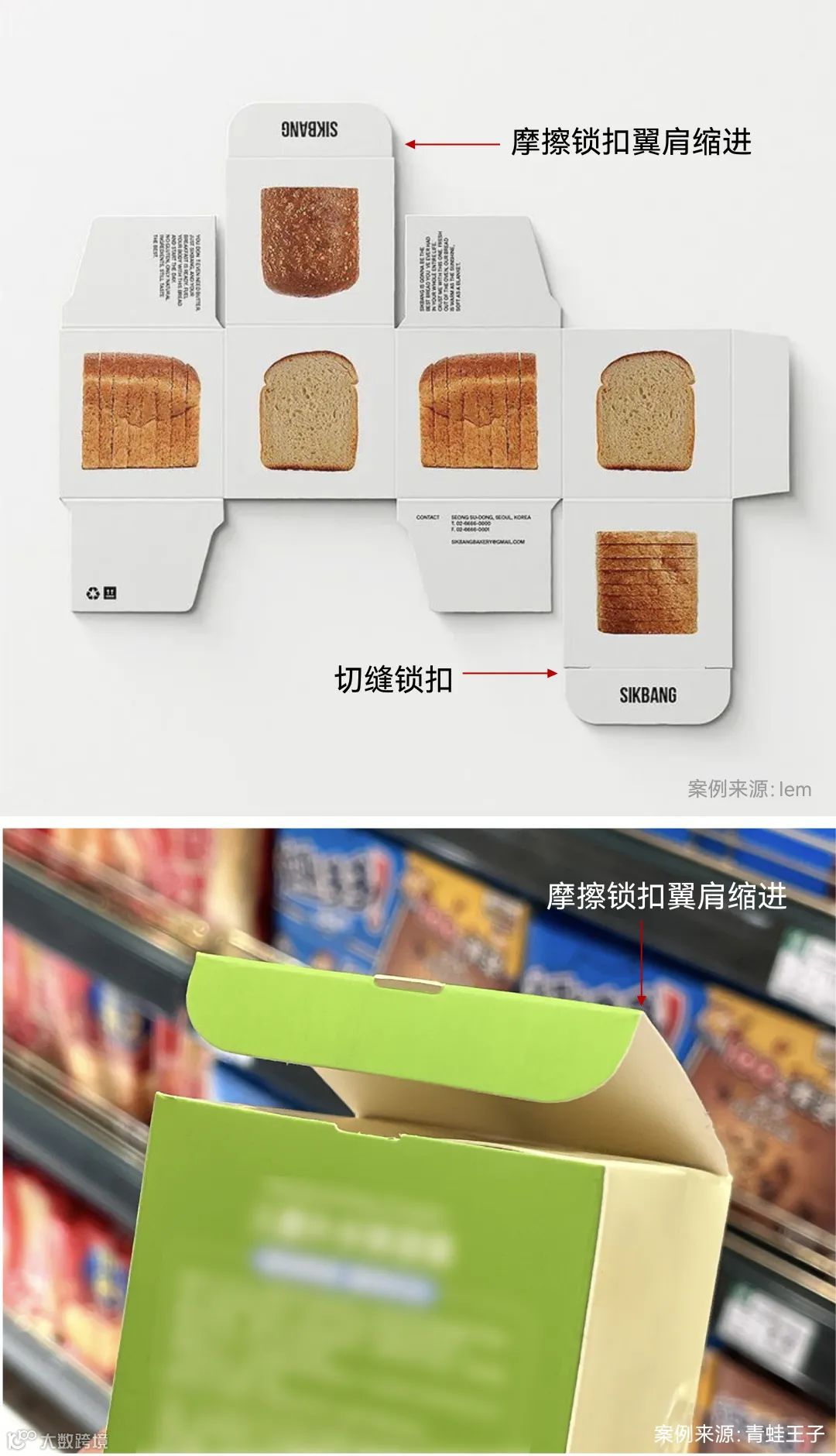

摩擦式锁扣的特点是插舌的左右两边，圆角到折痕之间有肩膀，我们称之为“翼肩”（图1）。

摩擦式锁扣插舌是利用翼肩部分与盒身两边的摩擦将盒盖进行锁合，从而固定盒盖且易开启，常应用与美妆类的包装盒。

纸张比较厚的时候（300g以上的卡纸、瓦楞纸）插舌两边需要缩进（图2）300g和以下的纸张不需要缩进（图1）。

为了加强摩擦力，有时候会在插舌做一个短的压痕线，利用压痕的凸起与防尘翼摩擦。

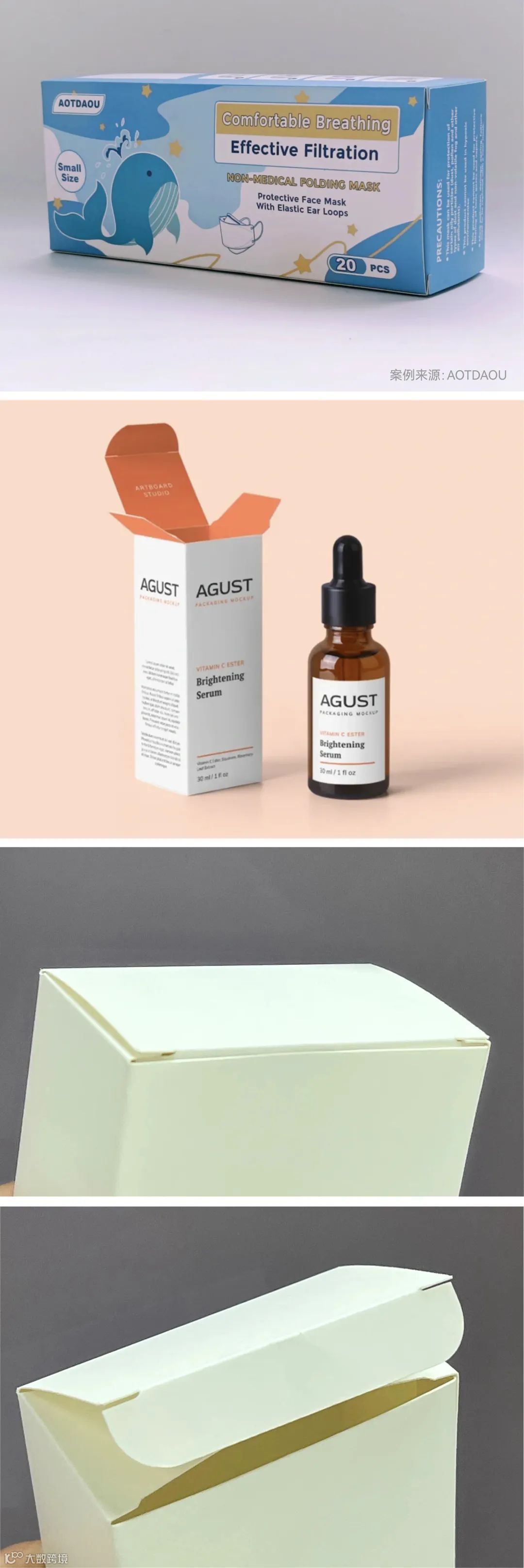

大多数管式彩盒的盖子都采用切缝锁扣插舌，包括内容物易受潮、易掉落，或对盒体美观度要求高、对盒盖密闭要求高的时候通常都采用切缝锁扣。

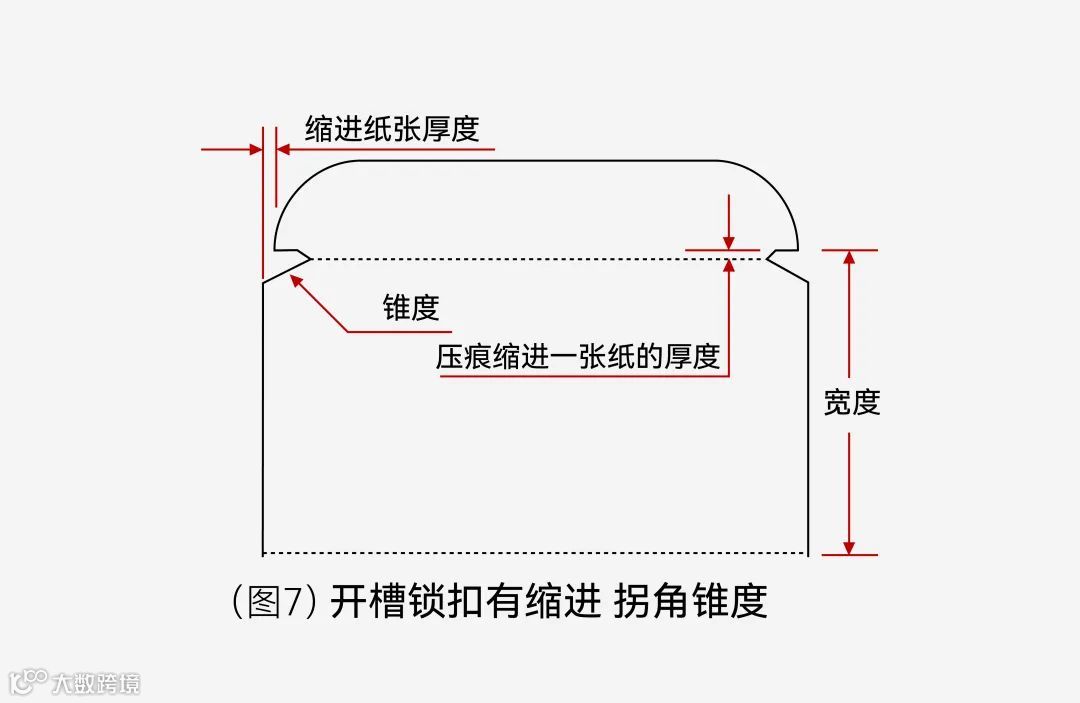

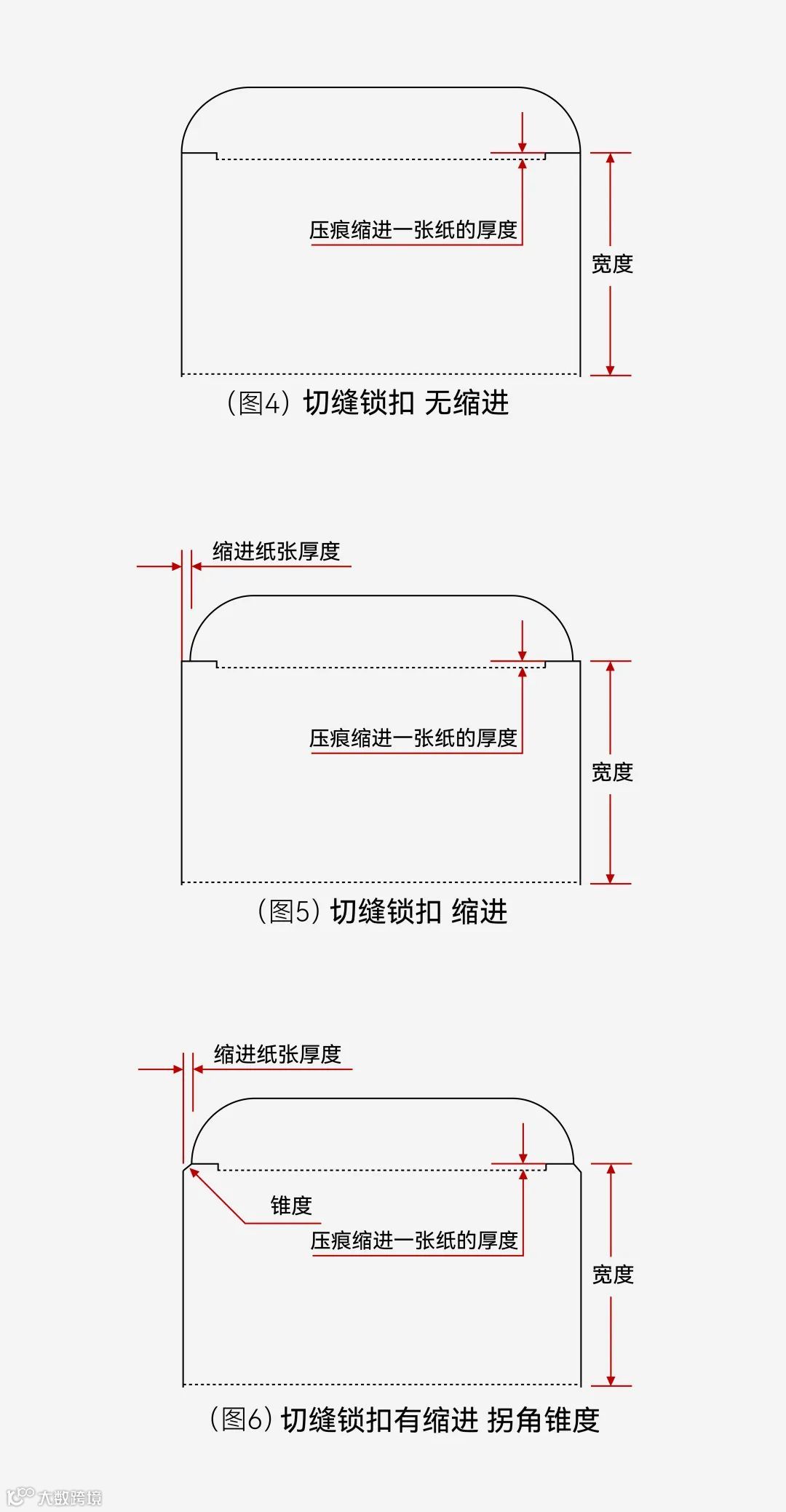

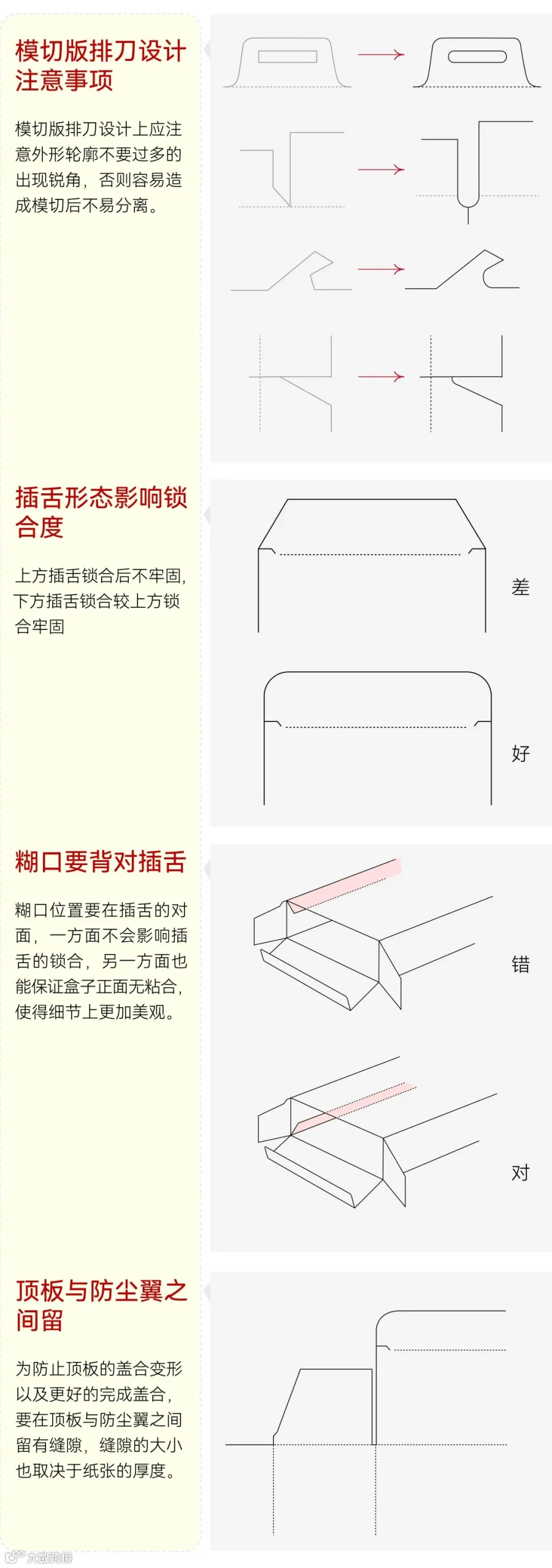

通过插舌两边切一条缝，插入后与防尘翼形成锁合，这种结构盒盖不容易弹开，但是要特别注意压痕的缩进量，一张纸的厚度即可，（图4）缩得太多盒盖开启比较困难。盒子比较大的时候，纸张厚，插舌两边缩进多（图5），盖子与插舌有一个明显的拐角，容易在仓储、搬运、生产过程中碰撞变形，所以有的客户要求“削平”这个角，（图6）因此会做一个斜的锥度。

开槽锁扣插舌这种形式比较少见，但这种结构非常适合于瓦楞纸彩盒。

根据不同锁扣 设计不同的防尘翼

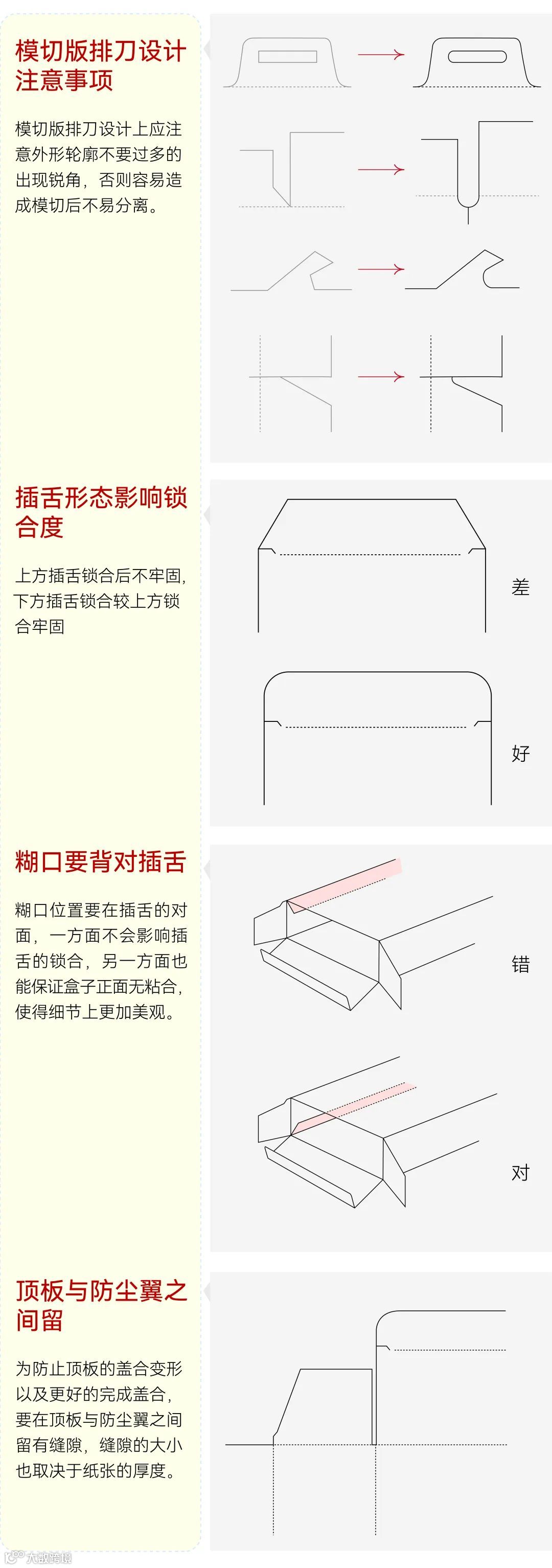

插舌结构是与防尘翼配套设计，什么样的插舌就有相应的防尘翼结构配合。

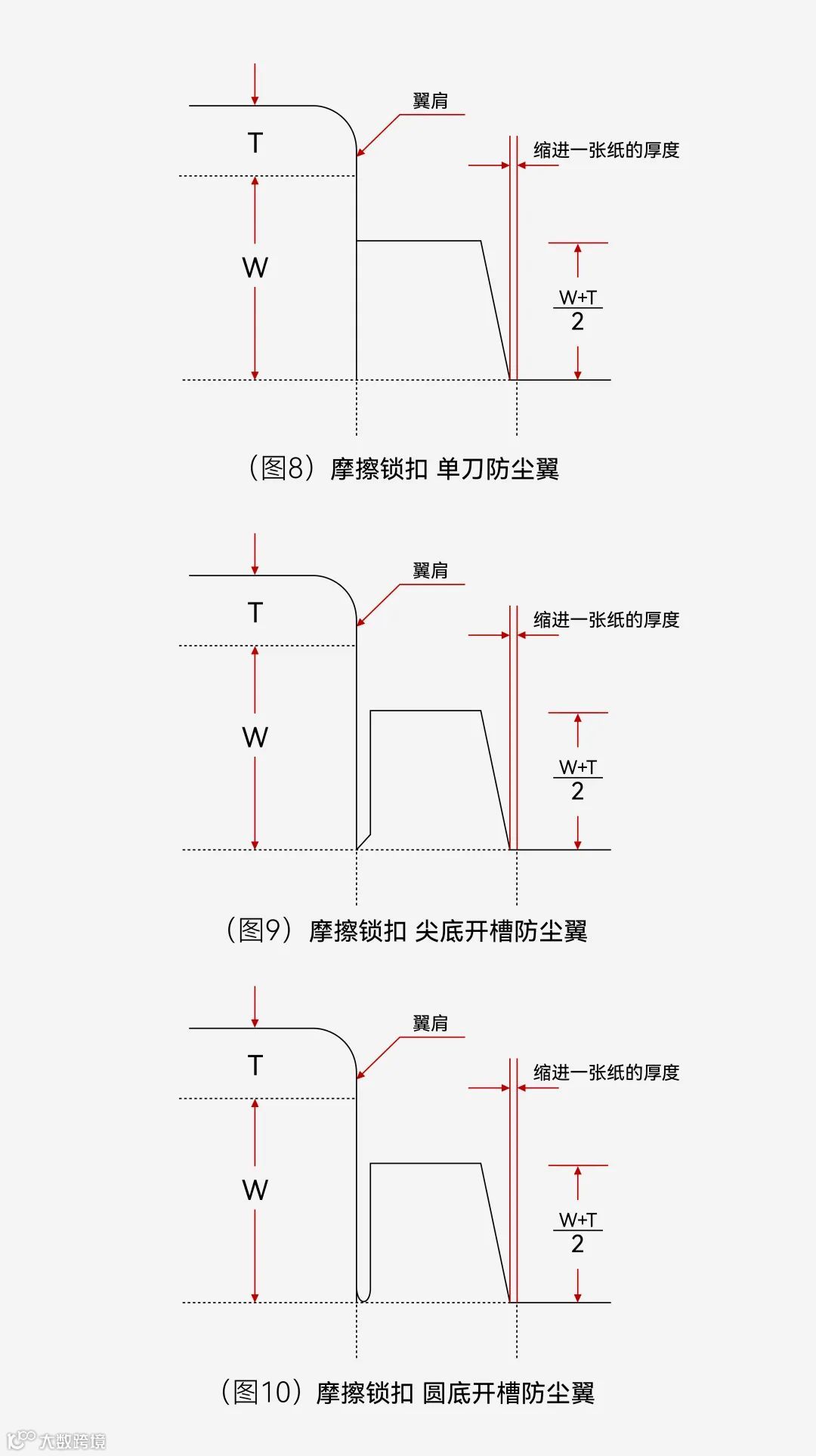

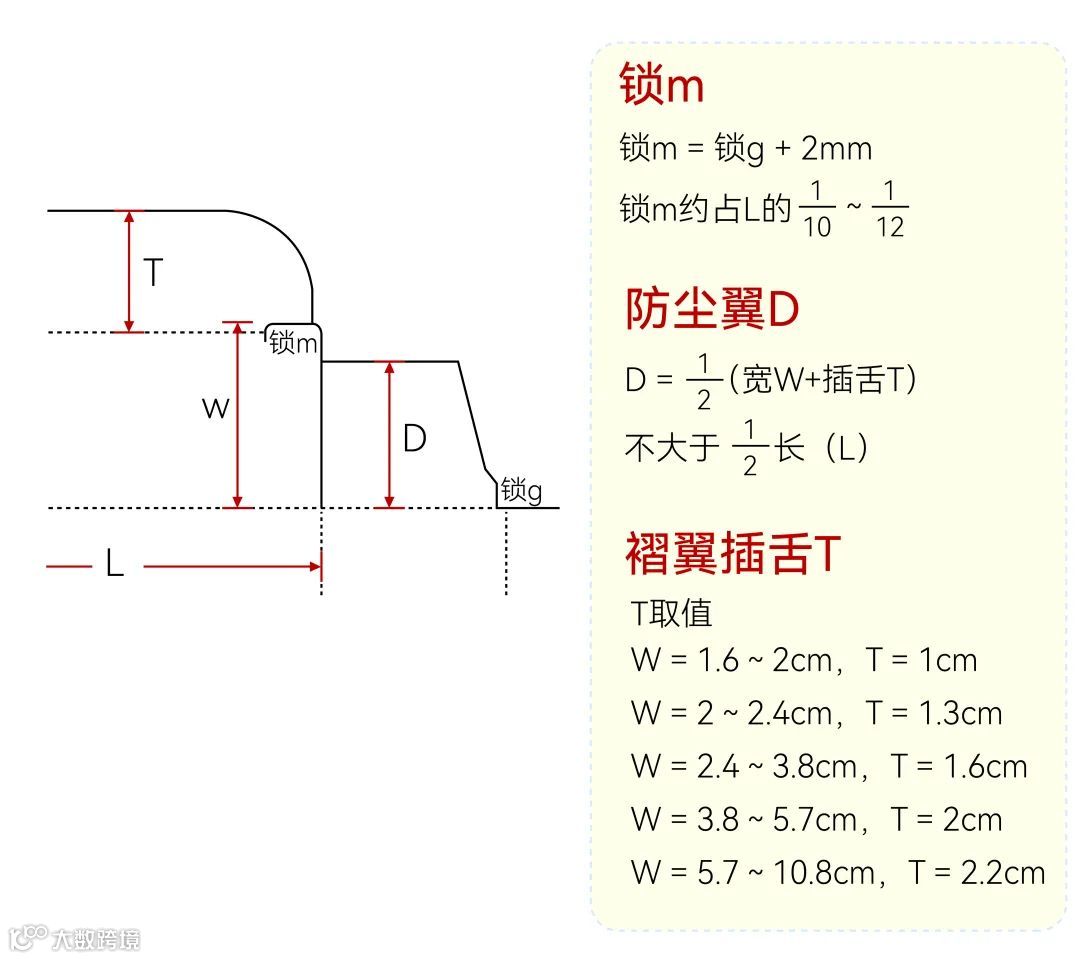

摩擦锁口的防尘翼，与插舌配合的一边只需要设计一条斜边就可以（图8）。防尘翼与盒盖相邻的一边，如果是纸张较薄的卡盒切单刀（图8）就好，厚纸板或者瓦楞纸彩盒则需要开槽。尖底的开槽（图9）折叠时工作线容易爆裂，多数情况我们建议客户采用圆形的开槽（图10）。

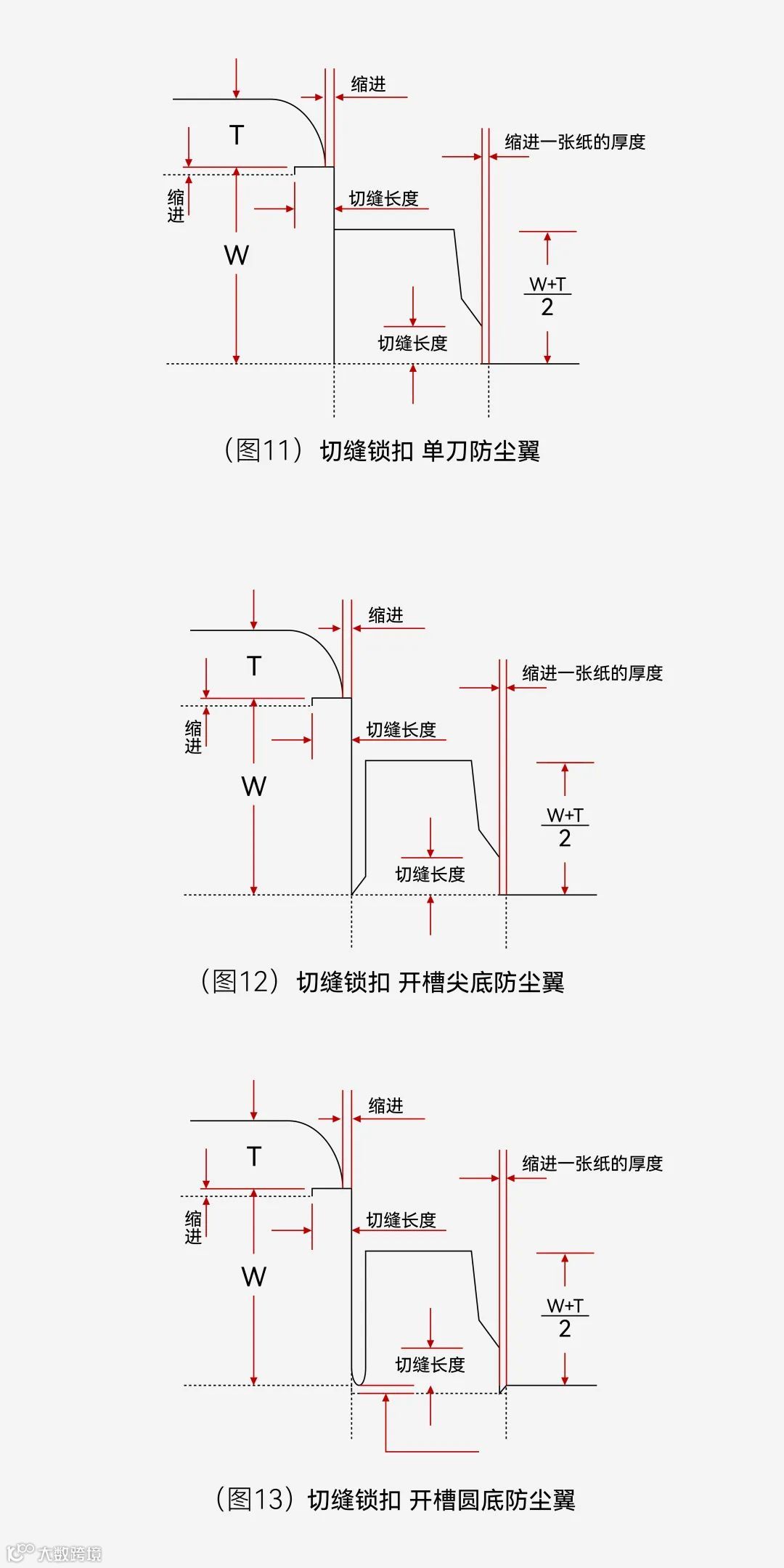

（图11）是切单刀，（图12）和（图13）是开槽的方式。需要注意的是：当纸张比较厚的时候，防尘翼的压痕线要与盒盖的压痕有一定的偏移，目的是防止防尘翼对盒盖挤压导致扭曲、变形，甚至纸张爆裂（图13）。

插舌、锁扣以及防尘翼作为管式包装盒盖的必要组成部分，是包装结构设计中不可忽视的点。作为一名包装设计师，把控包装结构细节是做好设计的基础，更多包装结构干货，欢迎关注了解。
