不同类型的PE都可以改善PP的室温冲击强度，但差异十分明显。
对于PP/HDPE共混物，当HDPE质量分数低于60%时，共混物强度基本不变；当HDPE质量分数高于60%时，共混物的冲击强度才有所增加。
对于PP/LDPE共混物，也只有当LDPE质量分数高于60%时，其冲击强度才有较大幅度的提高。

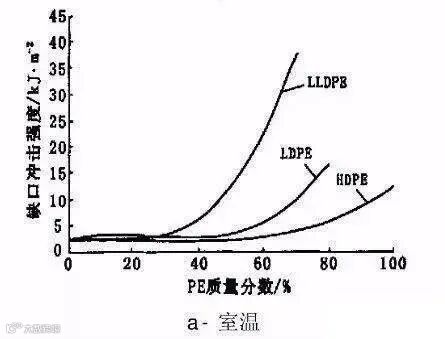

而对于PP/LLDPE共混物，当LLDPE质量分数大于40%时，其冲击强度就有明显提高。当LLDPE质量分数达到70%时，共混物冲击强度为37.5kJ/m2，可达到纯PP冲击强度的20倍，是同样用量的PP/HDPE和PP/LDPE共混物的10倍和4倍。

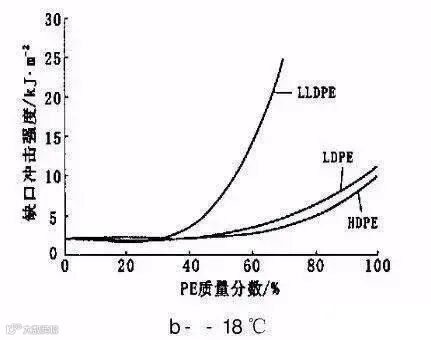

低温（-18℃)下，三种PE对PP韧性的改善变化趋势与常温时一致，还是LLDPE对PP的增韧效果最好。当PP/LLDPE质量比为30/70时，共混体系的冲击强度为23.2kJ/m2，而在同样条件下PP/HDPE、PP/LDPE共混体系的冲击强度仅为5kJ/m2左右。这进一步说明在达到相同冲击强度时，LLDPE的用量最少，即意味着可以更多地保持PP的刚性；而在相同用量时，LLDPE改性的PP的冲击强度最好，这又使材料获得了更优异的韧性。

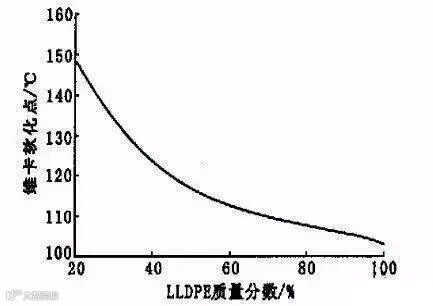

随LLDPE用量增加，共混体系的屈服应力下降，而断裂伸长率逐渐增加，并呈良好的线性关系。随着LLDPE用量的增加，共混材料的维卡软化点下降。当LLDPE质量分数为40%-60%时，共混材料的维卡软化点仍接近120摄氏度。随着LLDPE用量的增加，材料的冲击强度增加，而拉伸屈服强度、拉伸模量、维卡软化点降低。
