近期，中国科学院合肥物质科学研究院应用技术研究所研究员田兴友课题组在中间相聚丙烯研究中取得新进展，相关成果发表在Journal of Polymer Science Part B-Polymer Physics (2016,54,1573–1580)和Polymer (2017,108,242-250) 杂志上。
作为一种特殊的相态，中间相聚丙烯一直受到研究者的关注，它常常出现在一般的高分子加工过程中。淬冷、拉伸都会导致此相态的出现，严重地影响着材料的各项性能。不同于其他聚丙烯晶态，它是一种介于非晶和晶体之间的中间态，常规的手段难以给出其结构信息，因此人们对它的了解很少，难以利用其在加工中的作用更好地调控材料的结构和性能。近年来，课题组的副研究员李向阳利用同步辐射技术和其他手段，对其开展了系统性的研究。

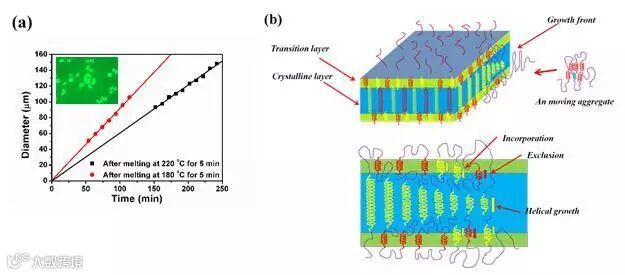

图1 (a) 球晶在中间相熔体和去除热历史熔体的生长过程，(b)聚丙烯中间相结晶模型。
研究人员发现，聚丙烯中间相熔体有助于加快球晶生长速度（如图1），表明熔体内可能存在折叠链有序结构，加快球晶表面成核速率；进一步研究表明，这种有序结构具有较高的热力学稳定性，在高于熔点15oC才能完全融解；利用同步辐射小角散射技术，发现此时产生的晶体具有三相结构，在片晶和非晶间存在过渡层，并由此提出中间相结晶模型。

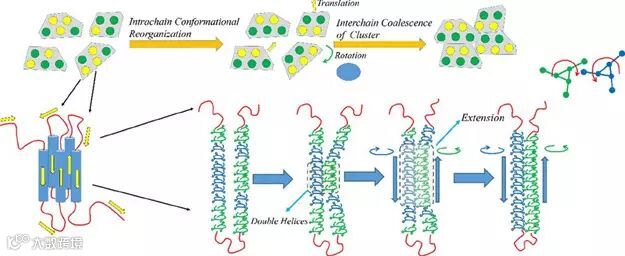

图2 聚丙烯中间相-α相转变新模型
研究人员利用傅里叶红外、宽角和小角X射线散射研究了中间相到α相的转化过程。发现形成由相反手性组成的双螺旋和链滑移是相转变的两个必备条件。当双螺旋形成时，链滑移带动不同手性的螺旋向相反方向运动，导致整个链的构象重组（如图2），这一模型有利于理解近年来发现的有关聚丙烯中间相的现象。
该研究工作得到国家自然科学基金项目的资助。
论文链接：
http://onlinelibrary.wiley.com/doi/10.1002/polb.24051/full
来源：中国科学院合肥物质科学研究院
免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号chemshow （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
