苯乙烯-丁二烯-苯乙烯三嵌段共聚物(SBS)作为目前商业化程度最高的热塑性弹性体之一，由于其出色的可回收性和加工性，被应用在诸如鞋类、冲击改性剂、粘合剂、增韧工程塑料等诸多方面。然而其低应变下较低的力学强度却在很多方面限制了SBS的应用。
为提高SBS在低应变下的力学强度及模量，并赋予SBS功能特性，陈玉坤研究员先进弹性体课题组通过对聚合物分子结构的设计，利用巯基-烯点击化学反应，先在SBS分子链中的PB段接上羧酸基团形成SBS-g-COOH，然后将其与氧化锌复配，ZnO与-COOH形成Zn2+盐键，得到产物SBS-g-COOH/ZnO。

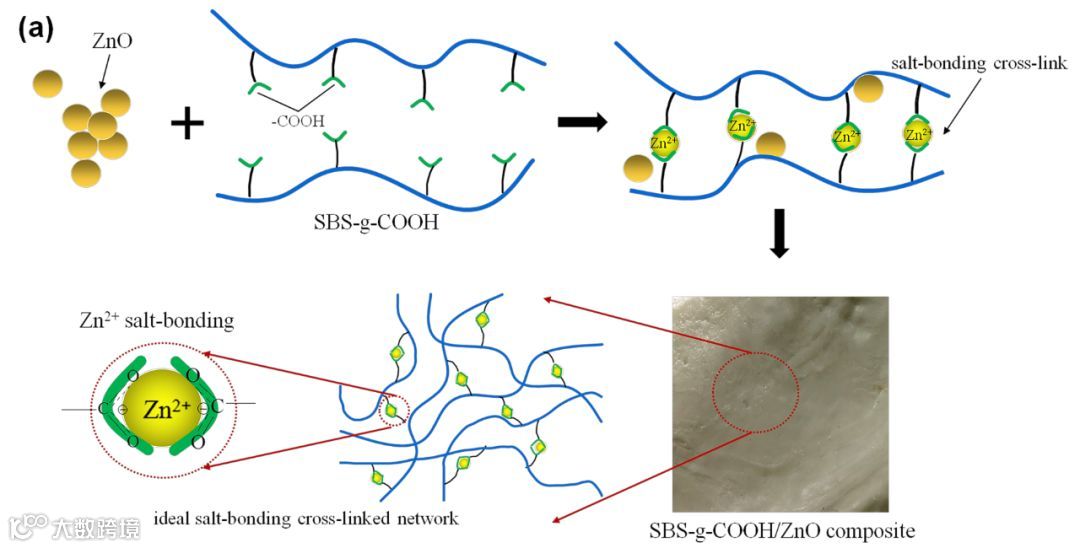

图1. (a) ZnO与SBS-g-COOH复配的反应示意图；(b) 离子多重态、离子簇和离子交联网络示意图
这种不饱和羧酸金属盐建具有较强的静电相互作用，形成的交联网络可以有效抑制分子链运动，同时自聚形成的离子簇有较高的模量，可以作为SBS的补强剂。最终SBS-g-COOH/ZnO复合材料在100%应变下的拉伸应力可达14.24 MPa，较未与ZnO复配的SBS-g-COOH提高了3.35倍，较纯SBS更是提高了5.44倍。

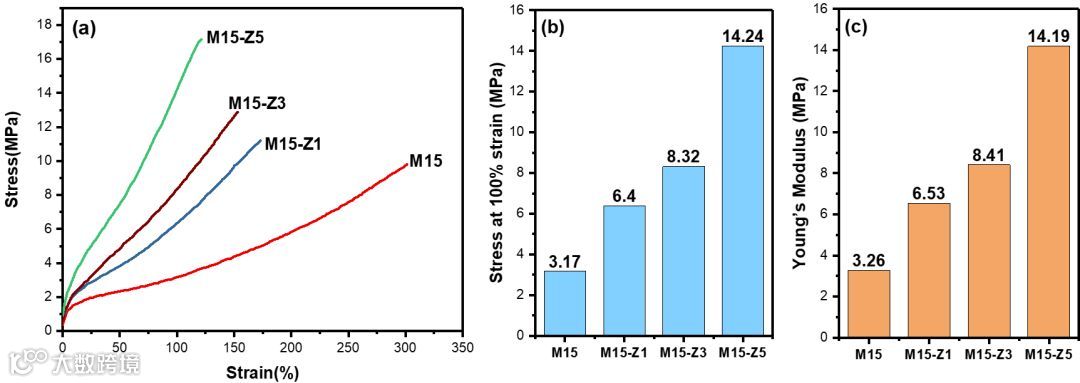

图2. (a) 拉伸曲线；(b) 100%定伸应力；(c)杨氏模量
Zn2+盐键的形成同时也使得SBS-g-COOH/ZnO的玻璃化转变温度有了大幅提升（-1.3~11.6℃），而且Zn2+盐键是一种具有温度适应性的动态非共价键，在两种因素的作用下赋予了材料形状记忆效应。

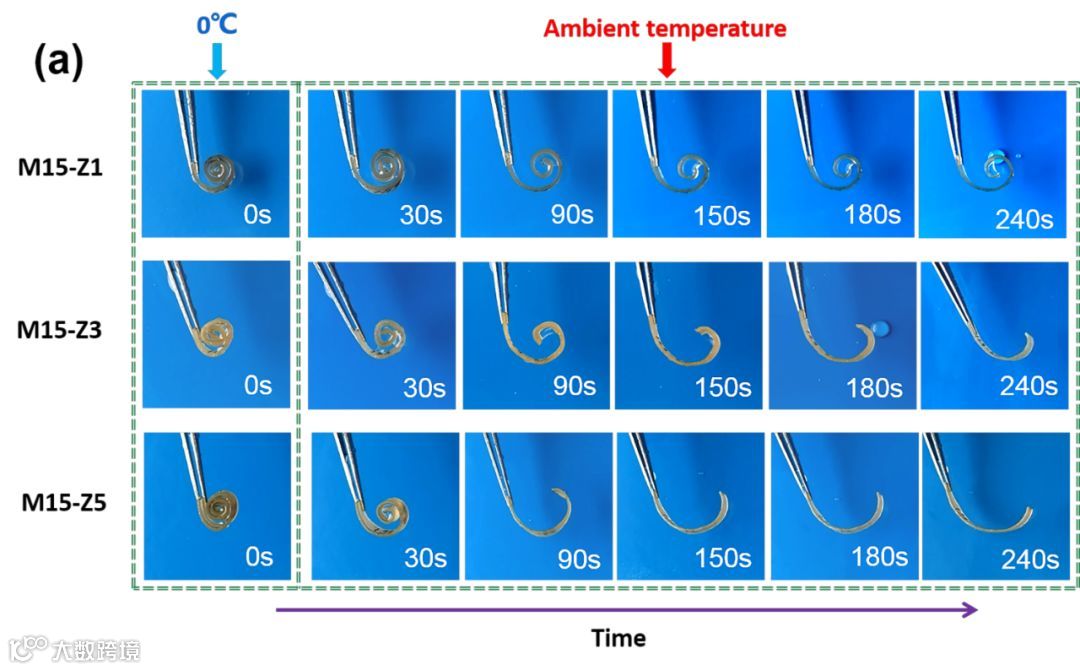

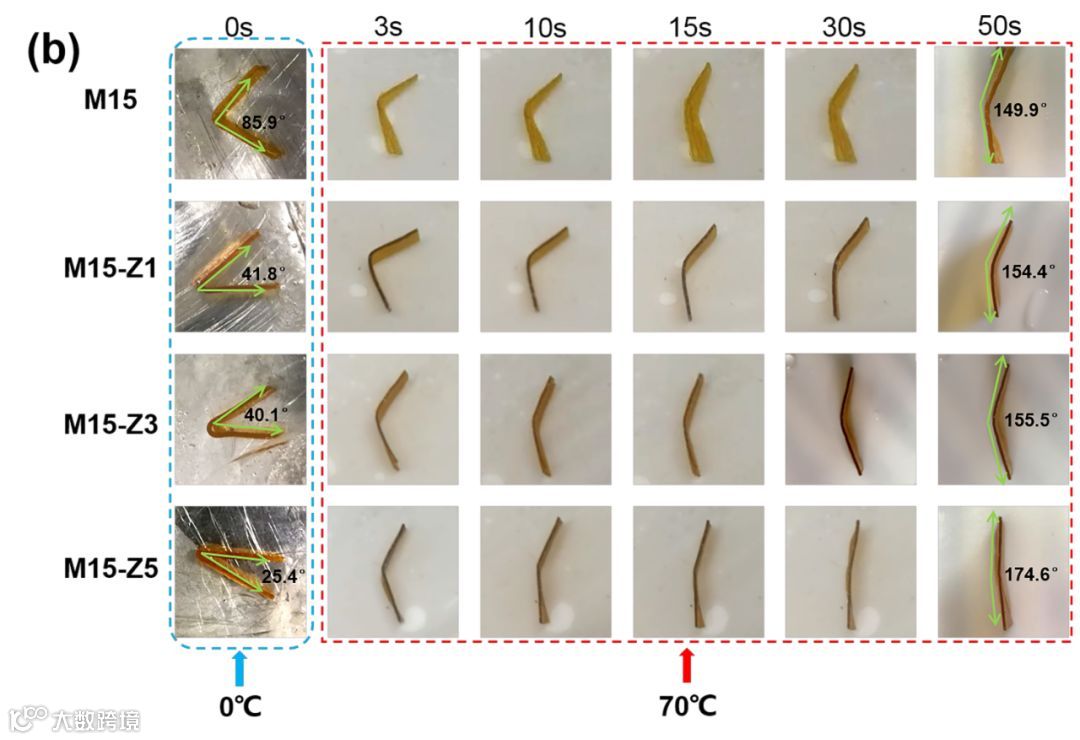

图3. 不同温度下SBS-g-COOH/ZnO的形状记忆行为
同时作者也利用变温红外表征了Zn2+盐键在不同温度下的特征峰峰位变化，证明其解离与重构。

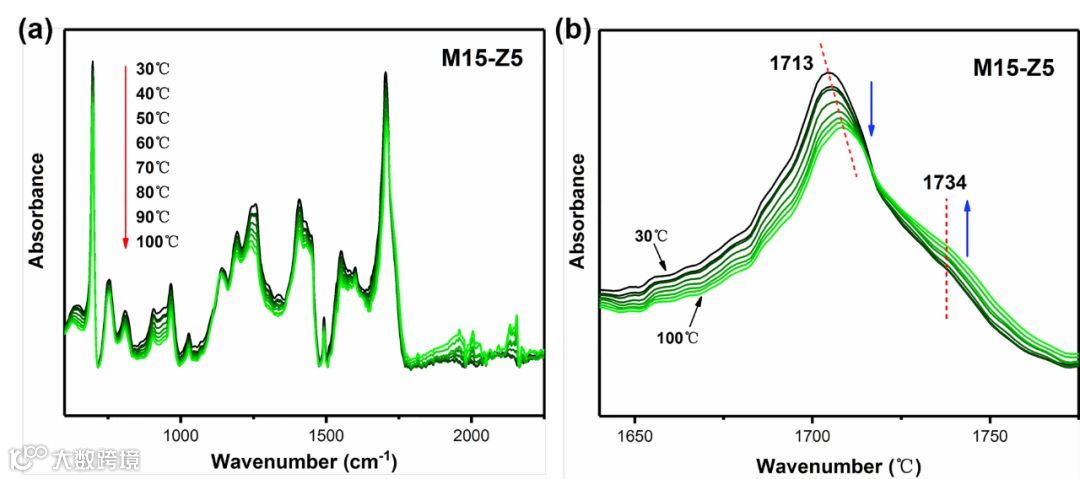

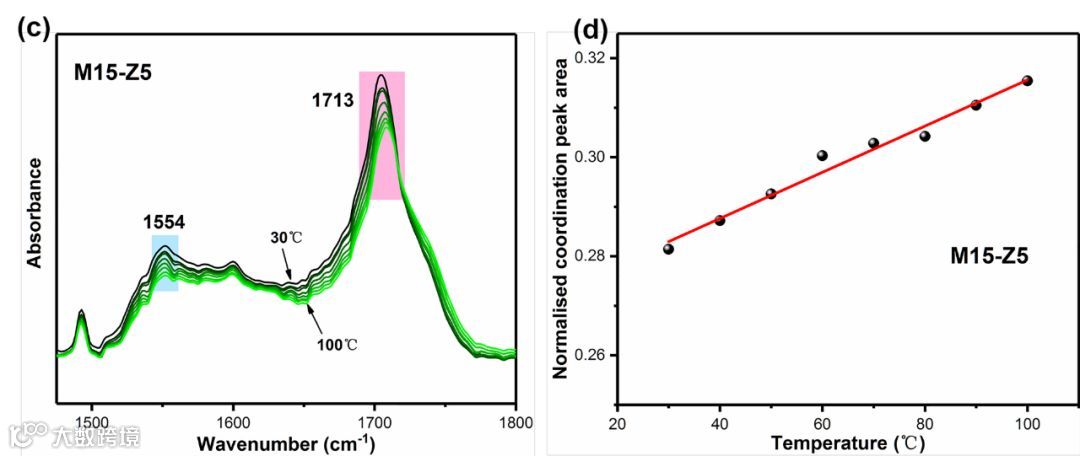

4. 变温（30~100℃）红外谱图
以上相关成果近日发表在Macromolecules (Article ASAP DOI: 10.1021/acs.macromol.9b00483)上。论文的第一作者为华南理工大学机械与汽车工程学院硕士生闫梦文，通讯作者为陈玉坤研究员，共同通讯作者为广西大学徐传辉副教授。
论文链接：
https://pubs.acs.org/doi/10.1021/acs.macromol.9b00483
相关进展
广西大学徐传辉副研究员课题组利用再生羧甲基壳聚糖获得纳米毛细管网络增强橡胶膜材料
哈工大冷劲松教授团队《中国科学》综述：4D打印形状记忆聚合物在生物医疗领域的研究进展
中国科大胡衍雷副教授、吴东教授和新加坡国立大学仇成伟教授合作：飞秒激光诱导形状记忆聚合物自生长研究取得新进展
中科院深圳先进院杜学敏副研究员团队：形状记忆微阵列研究获新进展
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
关注高分子科学技术 👉
长按二维码关注
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina
（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
这里“阅读原文”，查看更多
