碳纳米管可被认为是仅包含sp2键合原子的全碳基管状共轭聚合物，然而迄今为止，直径特定的碳纳米管片段长共轭聚合物尚无研究报道。近日, 中国科学技术大学杜平武教授课题组通过精确分子设计，在世界上合成出首例单一手性指数单壁碳纳米管的长共轭链段，并研究了其电子传输和空穴传输性质。该工作以“A Long π-Conjugated Poly-para-Phenylene-Based Polymeric Segment of Single-Walled Carbon Nanotubes”为题，以封面文章的形式发表于最新一期的国际权威期刊《美国化学会志》J. Am. Chem. Soc杂志上（J. Am. Chem. Soc. 2019, 141, 48, 18938-18943）。
图1. 被当选的杂志封面图
具有单一直径和手性的纯碳纳米管材料在纳米科技和电子学领域有着重要的应用潜力，但是合成这样的碳纳米管是合成化学和材料化学领域的一个重要挑战。催化剂表面介导生长的方法在制备碳纳米管方面表现出巨大潜力，然而纳米管纯度始终是个难以克服的问题。从精确结构控制的角度考虑，利用自下而上的方法是制备单一手性高纯度碳纳米管的理想策略之一，典型的环对苯撑结构可以看作是扶手椅型碳纳米管的最短片段，对其结构进行长共轭延伸，有望得到结构上接近碳纳米管的新型功能材料。
在该工作中，研究人员基于前期在碳纳米管新结构合成和物理性质方面的系列工作，巧妙地将双功能化结构引入到弯曲共轭小分子碳环上。随后，通过镍催化的偶联反应使该片段实现了在一维方向上的延伸构建出直径确定的[8,8]单壁碳纳米管长共轭链段（图2a），利用凝胶渗透色谱、核磁、红外和拉曼光谱等表征手段证实成功合成了碳纳米管的长共轭聚合物（图2b-2d）。利用广角射线衍射测试发现聚合物固体薄膜具有明显的衍射环，表现出一定的结晶度。对比单体和共轭聚合物的吸收、荧光、和荧光衰减曲线，发现由于其共轭程度的增加也大大提升了聚合物的光物理性质。载流子迁移率测试结果表明，该聚合物同时具有传输电子和空穴的能力，分别为μe∼2.0 × 10−5 cm2·V−1·S−1和 μh∼1.2 × 10−5 cm2·V−1·S−1（图2e-2f）。该长共轭链段是世界上首例在结构上接近扶手椅型单壁碳纳米管的共轭高分子化合物。本文报道的结果实现了合成特定直径的单壁碳纳米管的新型长共轭结构，为制备超纯单壁碳纳米管提供了相应的共轭高分子模板，也为溶液法构建单一手性碳纳米管的制备和性质研究提供了重要借鉴。

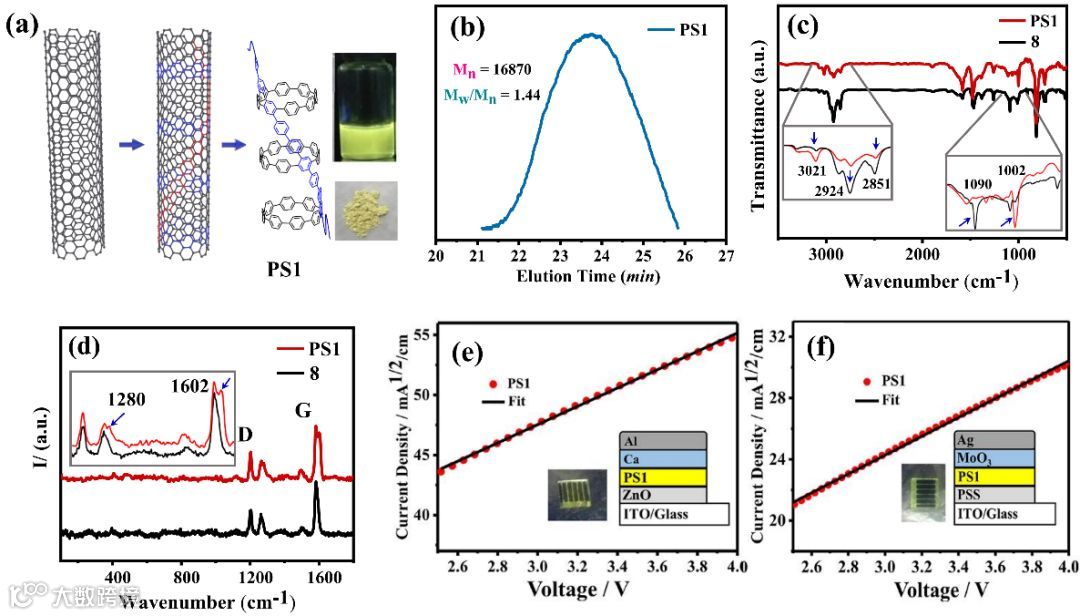

图2. 单一手性碳纳米管的长共轭链段结构PS1及其性质研究。(a)PS1的结构及其在溶液中发光; (b-d) PS1的凝胶渗透色谱、红外和拉曼光谱表征以及与单体8对比结果；(e-f) PS1中的载流子输运性质，兼具电子传输和空穴传输性能。
中国科学技术大学化学与材料科学学院材料科学与工程系博士生黄强为文章的第一作者，杜平武教授为论文的唯一通讯作者，理论计算部分由浙江工业大学庄桂林副教授完成，载流子传输性质是与中科大杨上峰教授合作完成的。该项研究得到了国家自然科学基金委、科技部、合肥微尺度物质科学国家研究中心、和能源材料化学前沿协同创新中心的资助。
文章链接：
https://pubs.acs.org/doi/10.1021/jacs.9b10358
来源：中国科学技术大学
相关进展
免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：info@polymer.cn
关注高分子科学技术 👉
长按二维码关注
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
