碳龙化学（Carbolong Chemistry）是我国夏海平教授团队原创并命名的化学，是从0到1的工作。其中“long”取自于“龙”的汉语拼音；“Carbolong”也可解读为长碳链，便于外国学者理解。近日，碳龙化学取得重要进展，相关成果于以“Addition of alkynes and osmium carbynes towards functionalized dπ–pπ conjugated systems” 为题在线发表于Nature Communications（Nat. Commun. 2020, 11, 4651）。

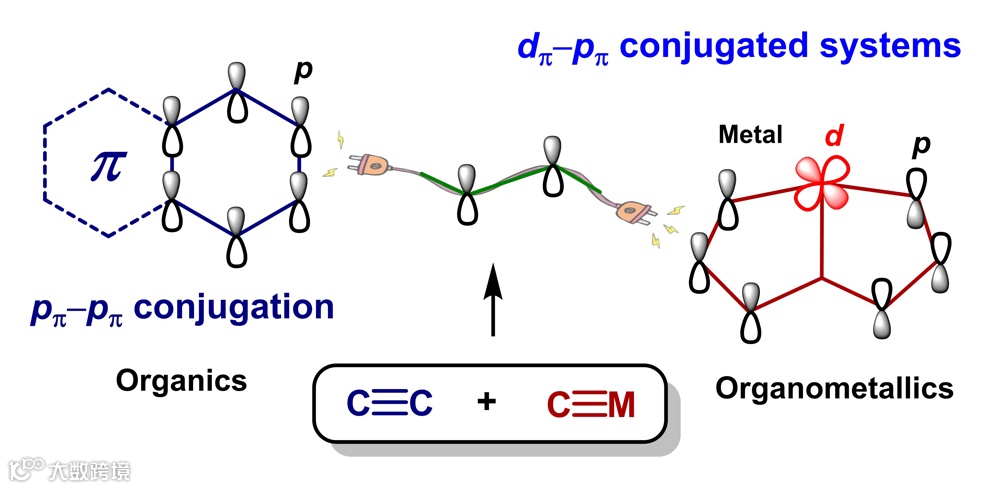

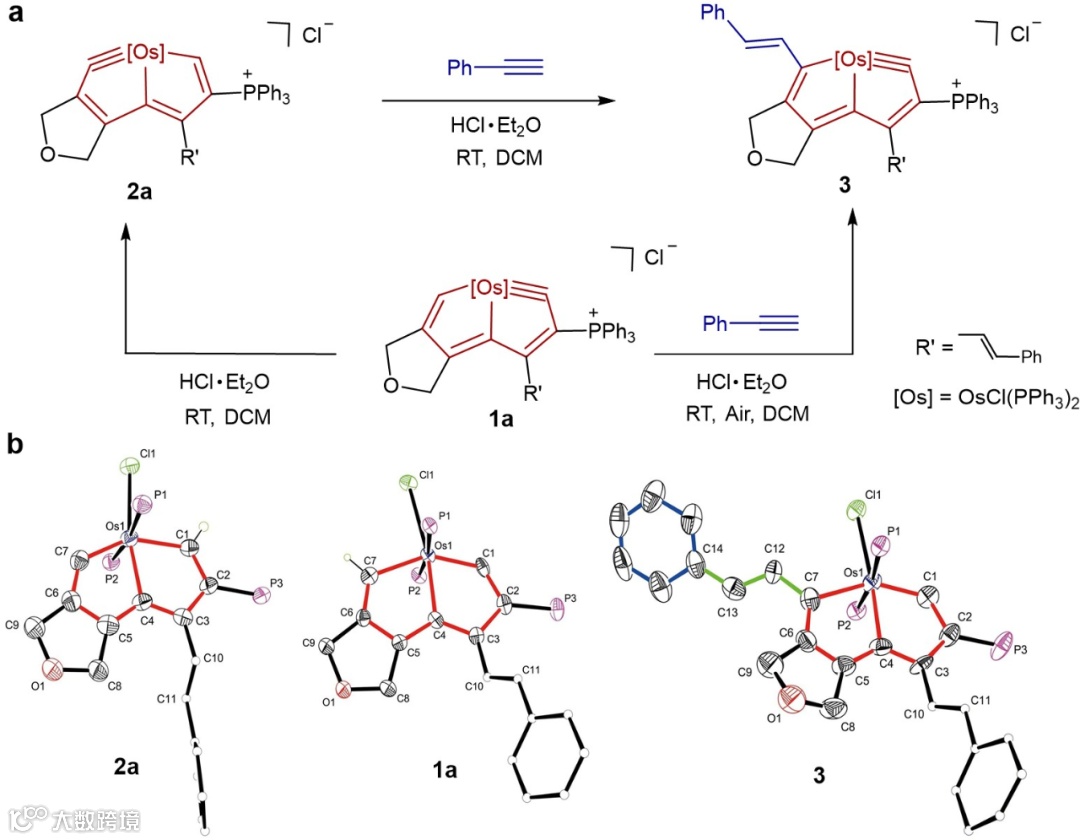

金属-碳三键与碳-碳三键是两类高度不饱和的化学键。该工作发现了这两类三键之间的新反应：如下图1所示，碳龙配合物环内锇卡拜的碳键角为130度左右，严重偏离了sp杂化碳的180度理想键角，极度扭曲的键角产生了巨大的环张力。导致锇-碳三键与碳-碳三键在酸性条件下能够高效单一地发生加成反应。该反应具有条件温和（常温、常压；空气氛下；溶剂不用处理直接使用），专一（没有副反应），高效（近100%转化率）等优点。
图1. 炔烃与卡拜的新反应

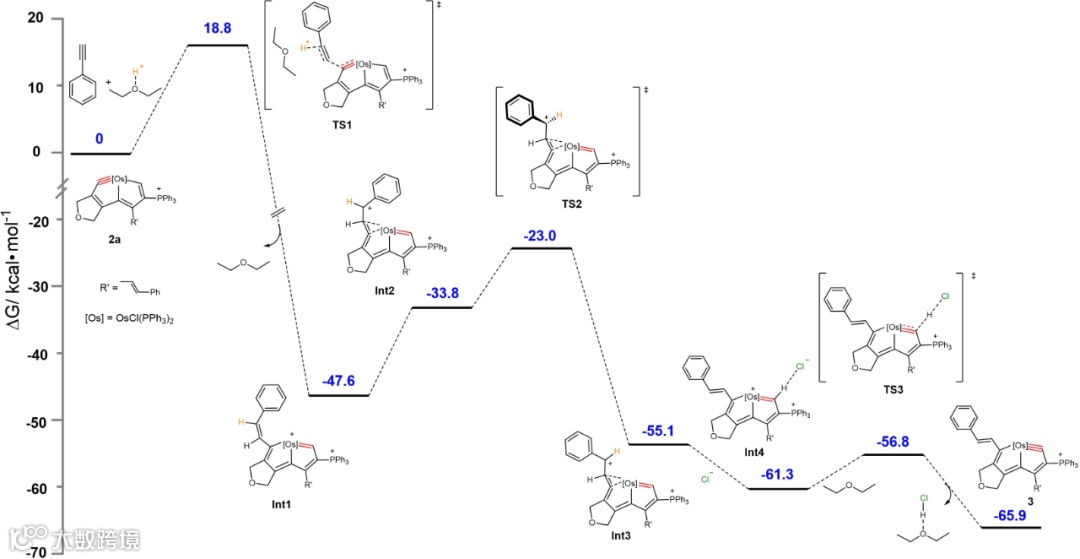

通过氘代核磁验证实验及密度泛函理论DFT理论计算，作者们深入研究了该反应的机理。如下图2所示：在H+的活化下，炔烃与金属锇卡拜键发生亲电加成反应。机理如下：首先，在盐酸乙醚的协同作用下，苯乙炔与碳龙配合物2a反应，生成金属中心16电子的锇杂戊搭烯。随后锇杂戊搭烯又在氯离子的作用下转化为金属中心18电子的锇杂戊搭炔。由于该反应非常高效，实验上无法捕捉到金属中心16电子的中间体Int1。
图2. 密度泛函理论计算(DFT)机理预测

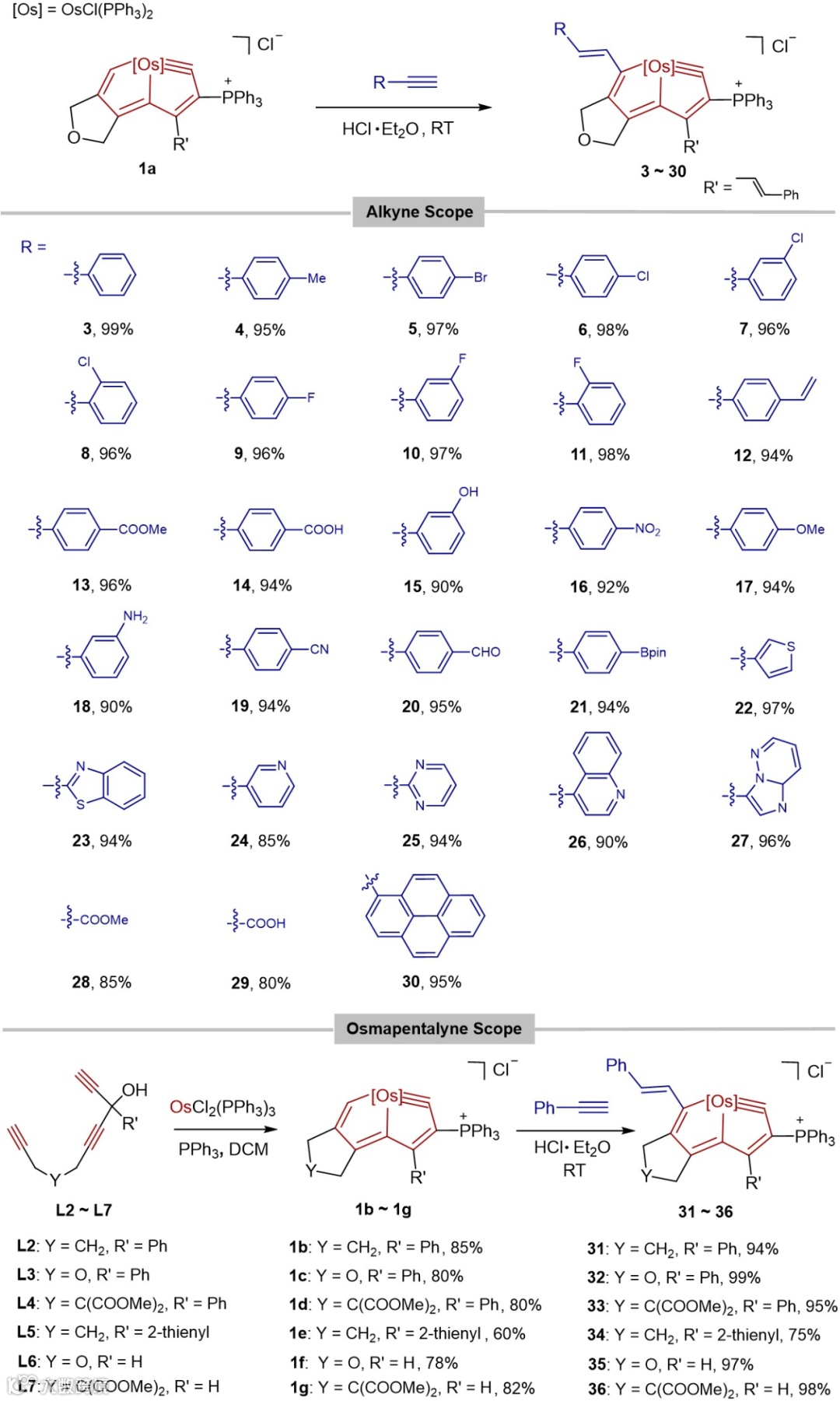

如图3所示，该反应底物拓展性良好：对于炔烃部分，带有烷基，卤素，烯基，酯基，羟基，羧基，硝基，甲氧基，氨基，氰基，醛基，硼酸频那醇酯基取代的苯乙炔，及含有噻吩，噻唑，吡啶，嘧啶，哒嗪，喹啉等杂环的芳香炔，或是丙炔酸甲酯，丙炔酸等非芳香炔，都能高效率地进行该反应。对于锇卡拜部分，无论是碳龙配合物3号位，5, 6号位取代或不取代的，也都能顺利地发生反应。
图3. 底物拓展范围

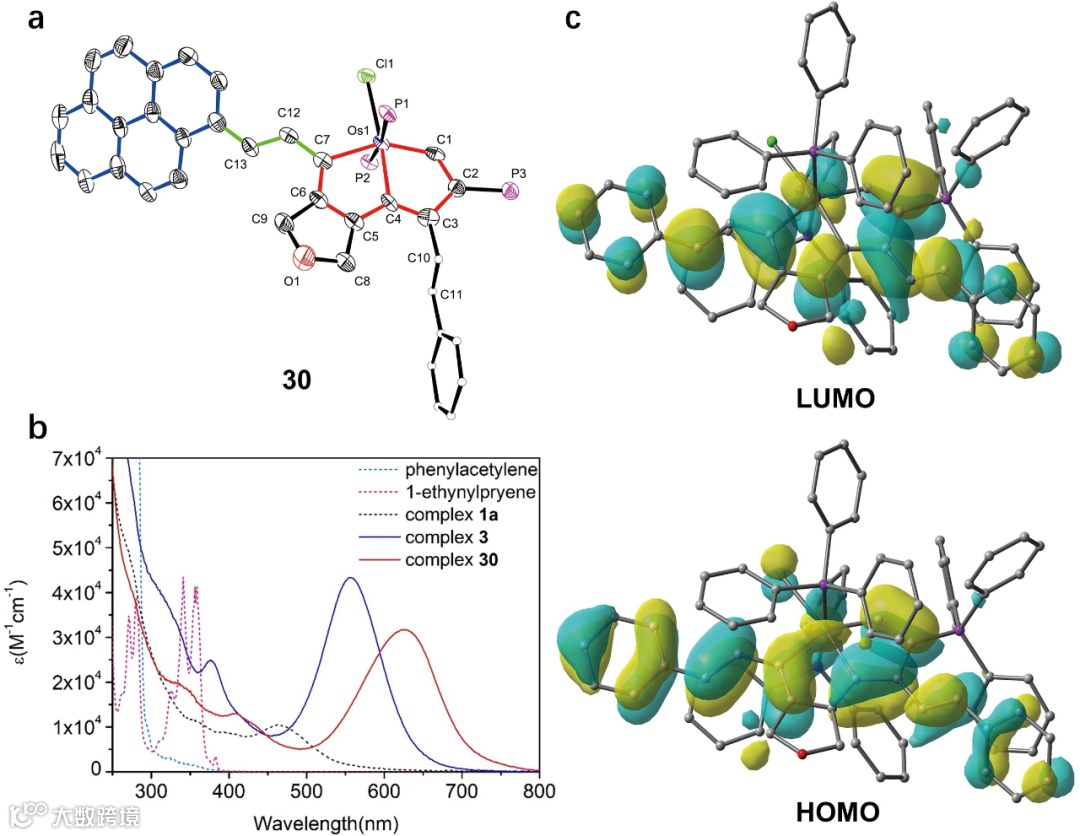

重要的是，该反应能把过渡金属和有机π共轭体系有效结合，获得一类金属d轨道参与共轭的全新大π体系。产物吸收光谱宽、强（可吸收紫外、大部分可见光，摩尔吸光系数达到4×104级），具有良好的应用前景。如下图4所示，将芘炔与碳龙配合物反应，可以得到一个有机dπ-dπ共轭与金属杂芳香dπ-pπ共轭全新耦合的体系。进一步拓展和延伸了芘炔的π共轭。通过前线轨道分析，可以发现金属d轨道与碳原子p轨道形成了良好的共轭。同时，TD-DFT计算可以表明产物优异的光谱性质主要是由于HOMO到LUMO的能级跃迁。
图4. 构筑金属杂大π共轭体系

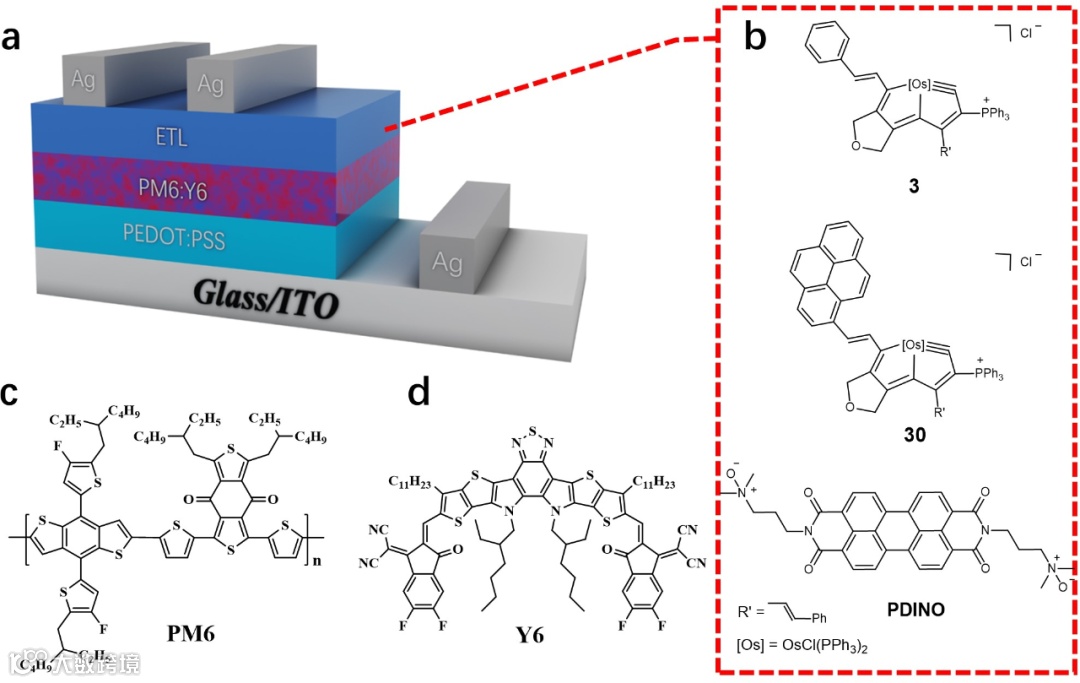

作为聚合物太阳能电池电子传输层性能优异，无论是非富勒烯（PM6:Y6和PTB7-Th:IEICO-4F）体系还是富勒烯体系（PTB7-Th:PC71BM），与传统的PDINO材料相比，都能增强10 %左右的PCE能量转化效率。器件光电转化效率可以高达到16.28 %。
图5. 该反应产物应用于有机太阳能电池体系中
该方法将成为构筑“金属d轨道参与π共轭的大π共轭材料”的通用合成方法。在新型光电新材料开发方面意义重大。可以预期的是，用该方法构筑的主链含过渡金属的全新导电高分子值得期待！
该工作是在夏海平教授（南方科技大学、厦门大学）和何凤副教授（南方科技大学）共同指导下完成的。厦门大学2016级iChEM博士生陈仕焰和南方科技大学博士生刘龙珠为论文的共同第一作者。该工作充分体现了多学科协同创新研究优势。
论文链接：
https://www.nature.com/articles/s41467-020-18498-2
相关进展
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
