早在1960年，H. E. Swim和R. F. Parker发现环氧乙烷和环氧丙烷的亲水性三嵌段共聚物Pluronics可以刺激细胞数量的增加。这一有趣的现象吸引了一批研究者探究聚合物与细胞的相互作用。2007年, K. Higashitani等人发现仅聚乙二醇（PEG）就可达到类似效果。而PEG作为一种目前广泛使用的生物材料，理解其与细胞膜的相互作用对于设计新型药物制剂、人工器官或细胞等有着重要意义。
已有研究表明，Pluronics对细胞表面的粘附提高了细胞对机械损伤的抵抗力和细胞修复能力。同样地，学者也发现了PEG对细胞表面的相互作用。然而后续研究未发现蛋白质作为结合靶标的任何证据，因此人们开始广泛地认为多糖更满足和PEG形成氢键的需求——PEG的醚氧可作为氢键质子受体，多糖的羟基可作为氢键质子供体。已证明PEG可与纤维素的伯羟基强烈相互作用，但该现象是在N,N-二甲基乙酰胺中发生的。然而，目前依然没有在水性环境中证明PEG与多糖的相互作用。这对解释PEG的促细胞增殖效应密切相关。
多糖透明质酸（HA）是细胞分泌在细胞表面粘稠物（糖萼）的主要成分之一，与糖萼其他成分形成氢键参与细胞增殖和形态的调控。在本文中，作者开展了验证PEG与HA在水性介质中的相互作用的研究。

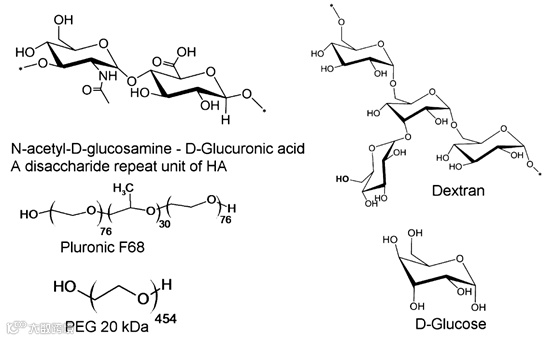

图1. 该工作中模型分子的结构式
首先，作者在磷酸盐缓冲液中检测了PEG对350 kDa的HA的粘度的影响，结果表明PEG可降低HA的粘度。作者还分析了HA和PEG混合物的动态黏度（图2）。图2a所示曲线的二阶导数小于0，即混合物粘度随着HA比例上升而趋于平缓。根据动态粘度的对数加和法则，这证明了混合物中HA和PEG的相互作用。在Pluronic F68（结构参见图1）和尺寸稍小的HA也观察到了类似的现象（图2b-1和图2b-2）。与聚合物HA形成鲜明对比的是，HA单体组分则表现出与PEG相容但不相互作用。作者认为PEG和HA相互作用的驱动力是大量氢键的产生，而单个氢键的贡献极小，因此PEG和单糖的相互作用很弱。

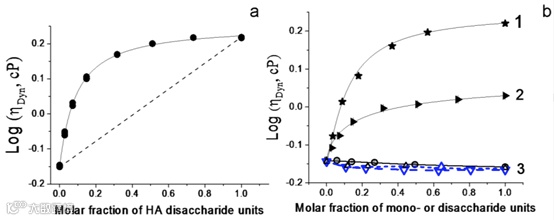

图2. HA-PEG混合物的动态黏度。（a）PEG + HA 350 kDa；（b）1) Pluronic F68 + HA 350 kDa，2) PEG + HA 108 kDa，3) PEG + N-乙酰基-D-葡萄糖胺（蓝色三角形）或D-葡萄糖醛酸（蓝色倒三角形）或D-葡萄糖（圆圈）。
作者进一步通过傅里叶变换衰减全反射红外光谱（ATR-FTIR）分析了水相中PEG和HA相互作用的基团。结果发现在PEG会造成HA光谱中1415 cm-1的吸收峰移动至1410 cm-1，表明PEG诱导HA羟基的振动模式发生了变化，说明了HA的羟基参与了PEG结合。HA分子中羟基分布如图1所示。作者通过等温滴定量热法（ITC）证明了是HA中伯羟基参与了和PEG的相互作用，并且平均3.3个EG单元与HA的一个二糖重复单元结合。

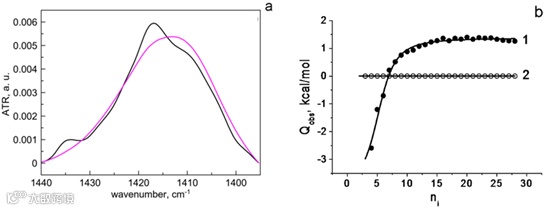

图3. （a）ATR-FTIR中有无PEG时羟基峰的位移；（b）PEG分别和HA与葡聚糖的ITC结果图。
有趣的是，作者发现PEG可降低溶液中HA的流体动力学尺寸。没有HA时，PEG不影响脂质体尺寸；而在HA包被的阳离子脂质体中添加PEG，脂质体半径减小。
总的来说，Irina D. Grozdova等人首次证明了水性介质中PEG与HA的相互作用，而PEG与任何单糖的相互作用都很弱。结果表明，PEG-HA复合物中，HA的每个二糖重复单元平均与3.3个EG单元相互作用。而相互作用主要来自于HA的游离伯羟基。另外，他们发现PEG会造成HA的坍缩，这可能可以解释PEG对细胞膜物理性质的改变。
该篇文章以“Poly(Ethylene Glycol) Interacts with Hyaluronan in Aqueous Media” 为题发表在Biomacromolecules上。该文的通讯作者是罗蒙诺索夫莫斯科国立大学化学学院高分子系的Irina D. Grozdova教授。
原文链接:
https://pubs.acs.org/doi/10.1021/acs.biomac.0c01504
相关进展
《J. Am. Chem. Soc.》：可调节透明质酸纤维的制备新策略
免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
