AlCl4-离子由于其离子尺寸太大因而在传统铝离子电池正极材料中的可逆脱嵌十分困难。因此，实现其他含Al离子在电极材料中的快速高效嵌入脱出对于构建新型可充铝电池十分重要。
有鉴于此，南开大学牛志强教授团队制备了聚苯胺/单壁碳纳米管复合薄膜并在其中对聚苯胺进行质子化从而实现了小尺寸的AlCl2+离子在其中的可逆脱嵌。
本文要点：

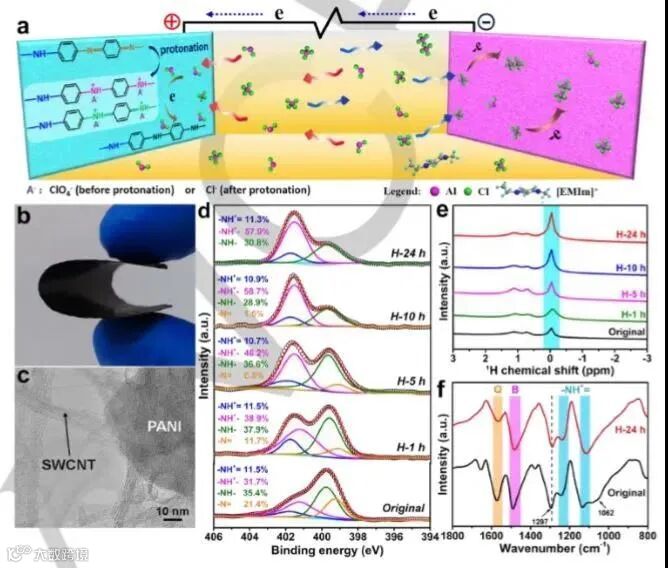

1) 研究人员利用-N=官能团向-NH+-官能团的转化实现了聚苯胺的质子化。高度质子化的聚苯胺和单壁碳纳米管网络集成在一起构筑了自支撑的PANI(H+)/SWCNT复合薄膜。质子化的聚苯胺不仅能够提供更多的活性位点，而且有助于复合薄膜电子电导率的提高。
2) 研究人员发现，质子化的聚苯胺中能够实现高度可逆的AlCl2+的嵌入与脱出。因此，Al/ PANI(H+)电池在1A/g的电流密度下能够实现大约200mAh/g的高放电比容量。这个容量值是未经质子化聚苯胺材料的两倍。而且，PANI(H+)/SWCNT自支撑电极的循环稳定性十分优异，8000周的长期循环过程中平均每周容量衰减仅为0.003%且库伦效率高达100%。
3) 此外，自支撑PANI(H+)/SWCNT薄膜电极优异的机械性能使其能够在柔性可充铝电池中发挥作用。研究人员利用这种电极构建了新型柔性电缆型的可充铝电池。该电池在各种不同弯曲条件下都表现出优异的电化学性能。
该工作为导电聚合物在可充电池正极材料中的应用开辟了一条新的道路。
原文链接：
Shuai Wang et al, Engineering Active Sites of Polyaniline for AlCl2+ Storage in Aluminum Battery, Angewandte Chemie International Edition, 2020
DOI: 10.1002/anie.202002132
https://onlinelibrary.wiley.com/doi/abs/10.1002/anie.202002132
来源：南开大学化学学院
相关进展
南开大学牛志强教授课题组Angew：智能热敏自保护水系锌离子电池
免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
