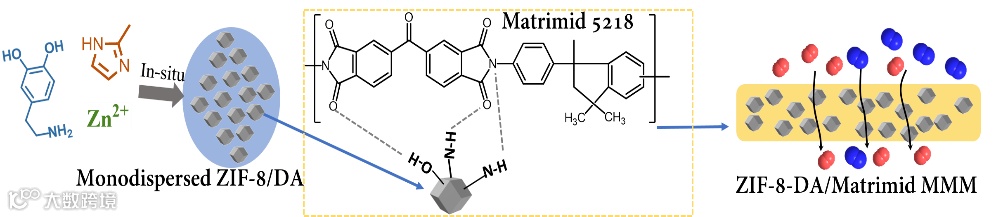

图1 多巴胺调节ZIF-8制备混合基质膜示意图
混合基质膜被认为是最具有发展前景的气体分离膜之一。ZIF-8作为金属有机框架（MOF）材料的代表，被广泛应用于混合基质膜填料。近日，哈尔滨工业大学教授、英国皇家化学会会士、城市水资源与水环境国家重点实验室成员邵路教授团队，巧妙的引入多巴胺，在室温下，在水溶液中一步合成单分散的ZIF-8（ZIF-8-DA）。

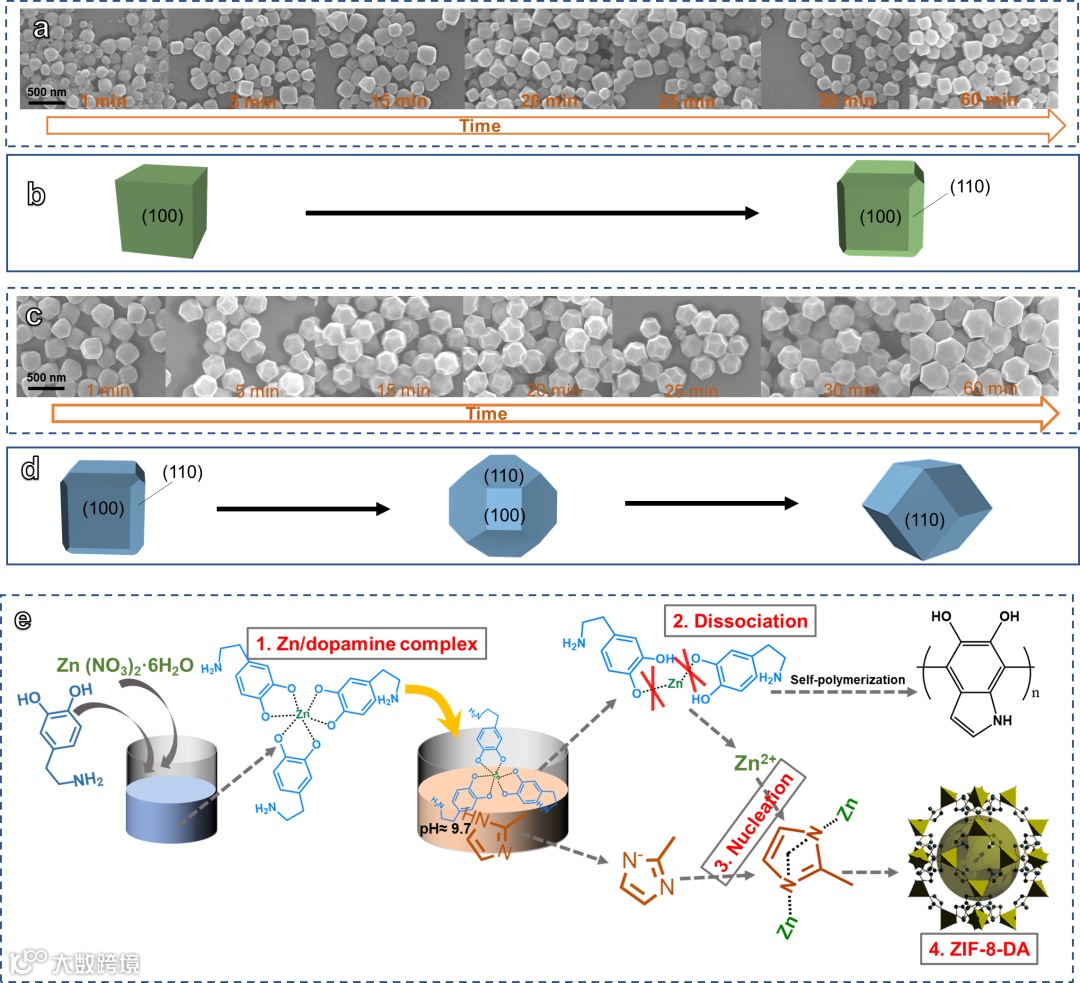

图2 多巴胺调节ZIF-8成核机理研究，（a, b）ZIF-8，（c, d）ZIF-8-DA
多巴胺(DA)与Zn (NO3)2·6H2O混合后加入到2-甲基咪唑溶液中，作为2-甲基咪唑的竞争配体，可以有效抑制ZIF-8的成核速率，从而实现ZIF-8的均相成核和生长，通过三段式结晶过程形成单分散的ZIF-8-DA纳米晶，其结构为菱形十二面体。

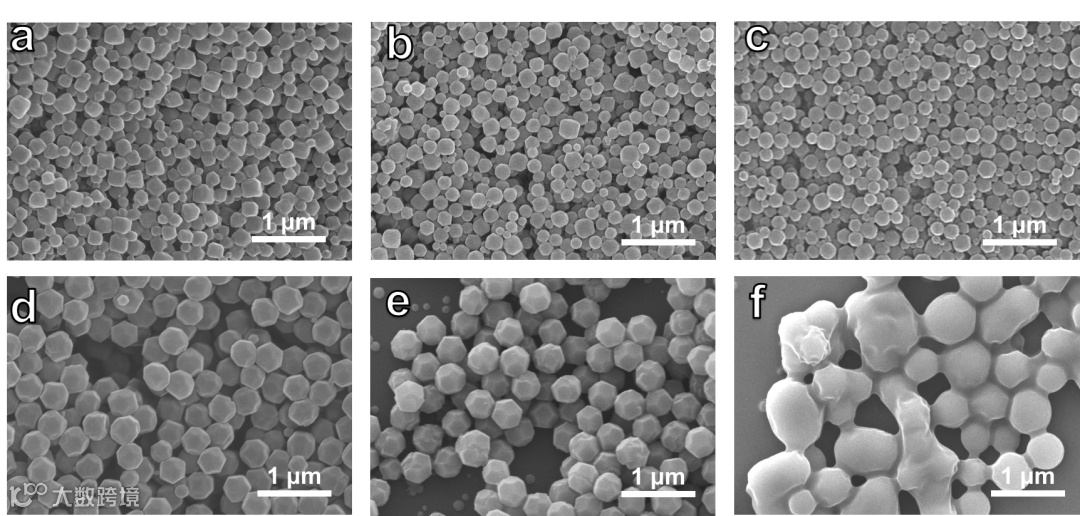

图3 不同多巴胺浓度调节的ZIF-8扫描电子显微镜图，(a) 0 mg/mL (b) 0.5 mg/mL (c) 1.0 mg/mL (d) 2.0 mg/mL (e) 3.0 mg/mL (f) 4.0 mg/mL.
多巴胺浓度超过2.0 mg/mL时，对ZIF-8的调节有明显效果，但浓度过大（4.0 mg/mL）时，多巴胺聚合形成厚聚多巴胺层，反而影响粒子的分散。选取适宜的多巴胺浓度（2.0 mg/mL），可促进原位形成聚多巴胺(pDA) 在颗粒表面进行修饰，显著提高了ZIF-8纳米粒子与聚合物基体的相容性。

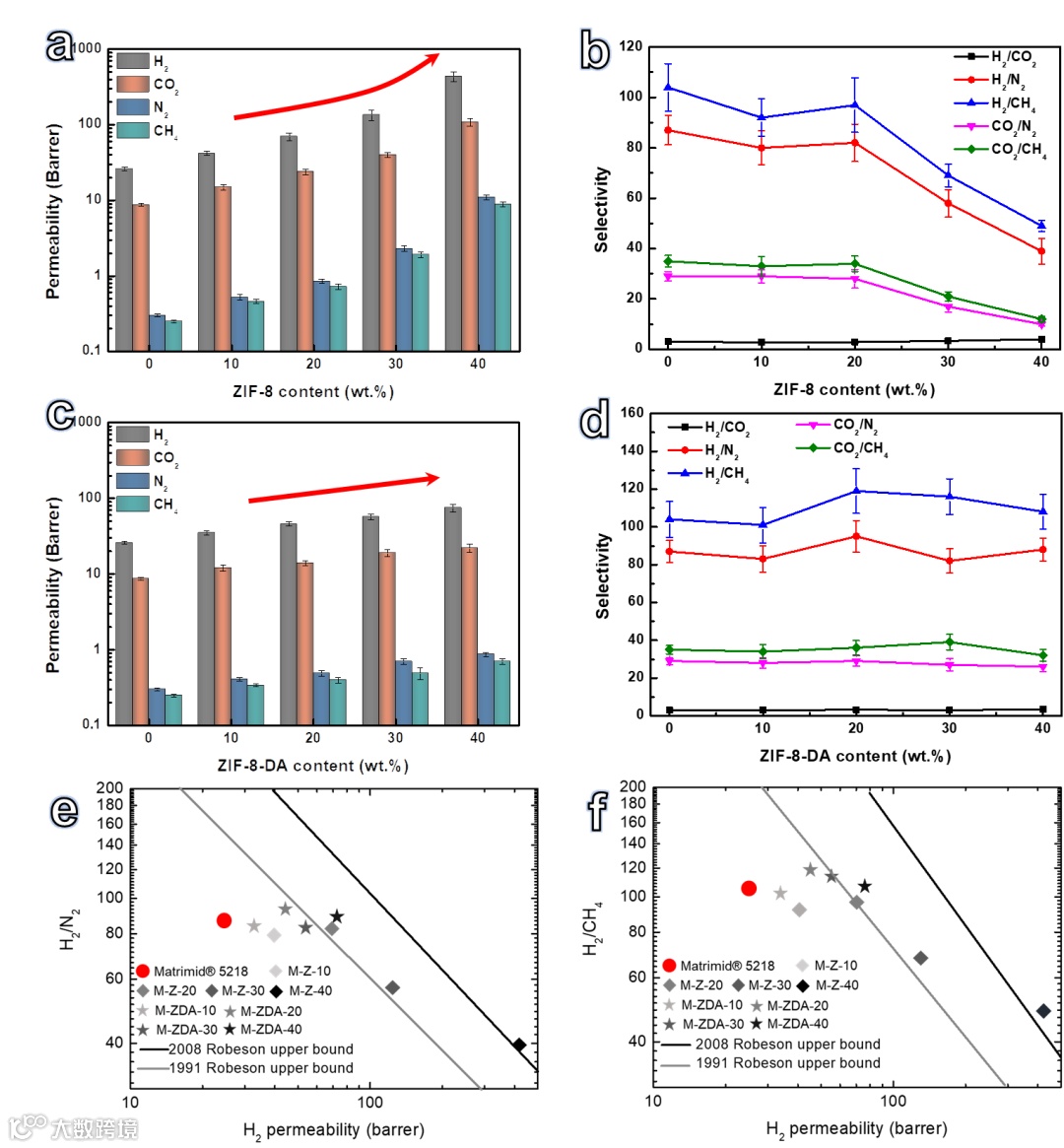

图4 气体分离性能
由于ZIF-8-DA具有良好的单分散结构和表面装饰，所制备的ZIF-8-DA/Matrimid纳米复合材料在气体选择性和渗透性方面同时表现出了改善，打破了传统聚合物膜渗透性和选择性之间的传统“此消彼长”效应。
哈尔滨工业大学化工与化学学院邵路教授为该论文的通讯作者，姜旭和赫羴姗为共同第一作者。
论文链接：
https://pubs.acs.org/doi/10.1021/acsami.0c22910
作者介绍：
邵路教授:
http://homepage.hit.edu.cn/shaolu 或
https://publons.com/researcher/1307969/lu-shao/publications/
相关进展
哈工大邵路教授等ACS Nano：可规模化超浸润膜实现超快油水分离
哈工大邵路教授课题组JMCA综述：面向可持续CO2捕集的聚氧乙烯基气体分离膜研究进展
哈尔滨工业大学邵路教授团队：高效CO2分离复合膜的界面性能调控揭示新型纳米复合材料界面评价体系
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
