共价有机框架（covalent organic frameworks, COFs）是一种由有机构筑单体通过共价键连接而成的二维/三维晶态多孔有机高分子材料，由于COFs均匀可调的贯通孔道结构利于提高质子迁移率和载流子容量，通过负载磷酸、甲苯磺酸等酸性分子，COFs材料在质子传导领域展示了巨大的应用潜力。然而，目前文献报道的COFs主要由可逆共价键连接而成，其在强酸或强碱条件下稳定性较差，严重限制了COFs在燃料电池中的实际应用。利用Knoevenagel缩合或Aldol缩合反应合成乙烯基连接的COFs已被证明具有较高的化学稳定性，能够满足实际应用的需求。然而，目前合成乙烯基COFs均需要苛刻的反应条件，需要特殊催化剂的辅助下，在适当混合比例的有机溶剂中反应制备。该过程既耗时又不环保，且该过程在密封的耐热玻璃管中进行，难以进行合成体系的放大，制约了乙烯基COFs的推广和应用。
近日，南开大学化学学院张振杰课题组，首次提出了一种新型的基于Aldol缩合反应制备乙烯基COFs的绿色合成策略，突破了传统溶剂热合成的局限。利用苯甲酸酐作为催化剂，无需任何添加剂的条件下，实现均苯三甲醛和2,5-二甲基吡嗪聚合，制备获得高结晶性、高化学稳定性的乙烯基COF(NKCOF-10)。值得注意的是，利用该固相反应可实现COFs的规模制备（单次反应产物可达克级），以及获得具有加工性能的COFs材料，能够满足广泛的应用需求。

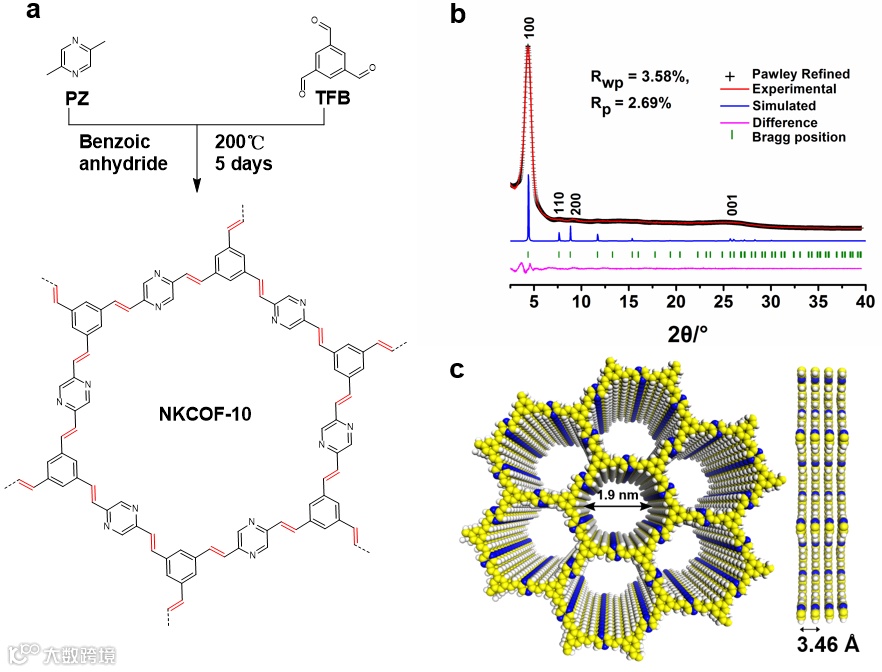

图1.NKCOF-10的合成路线和结构模拟数据图
利用NKCOF-10骨架上丰富的吡嗪基团固定磷酸后，H3PO4@NKCOF-10在25°C，90%RH测试条件下的质子导电率高达到6.97 × 10−2 S cm−1，是目前报道的所有COFs在相同测试条件下的最高值。进一步利用H3PO4@NKCOF-10作为PEM组装成PEMFCs，其开路电压（OCVs）为0.87V，说明膜与电极接触良好，无燃气泄露。重要的是，H3PO4@NKCOF-10的最大功率密度达到135 mW cm-2，最大电流密度达到676 mA cm-2，该性能高于商业Nafion。综上所述，该研究首次利用苯甲酸酐作为催化剂，构建了乙烯基COFs并研究了其质子传导和燃料电池性能。这项工作为制备可加工的、高稳定性COFs提供了一种新的环境友好的合成方法。为了进一步证明该方法的普适性，利用该固相绿色合成策略，已经实现了一系列碳碳双键等COFs的规模化制备，并研究了其吸附分离、催化、智能驱动等性能，该方面的研究工作已在整理中。

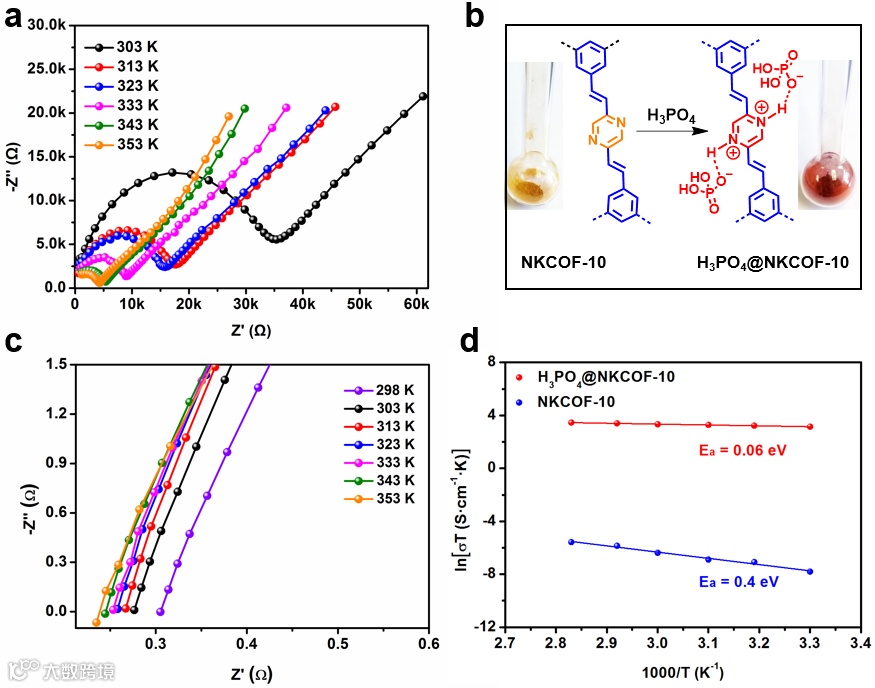

图2.（a）不同温度下NKCOF-10的阻抗谱图（90%RH）；（b）NKCOF-10的质子化；（c）不同温度90%RH下H3PO4@NKCOF-10的阻抗谱图；（d）NKCOF-10和H3PO4@NKCOF-10Arrhenius谱图。
该研究成果发表在Nat. Commun.（2021, 12, 1982; DOI:10.1038/s41467-021-22288-9）上，题目为“Green synthesis of olefin-linked covalent organic frameworks for hydrogen fuel cell applications”。南开大学化学学院张振杰研究员是论文唯一通讯作者。
原文链接：
https://doi.org/10.1038/s41467-021-22288-9
张振杰研究员简介：
张振杰于2016年7月加入南开大学任研究员，博士生导师。共发表论文92篇，形成了富有特色的“智能驱动晶态体系”研究方向。近五年以通讯作者发表论文35篇（影响因子10以上论文22篇，其中独立通讯11篇），包括Angew. Chem. Int. Ed.（10篇）、J. Am. Chem. Soc.（2篇）、Nat. Commun.（1篇）、ACS Cent. Sci.（2篇）、ACS Catal.（2篇）、CCS Chem.（1篇）、Chem. Soc. Rev.（1篇）、Coord. Chem. Rev.（3篇）等；获批或申请中国发明专利21件，PCT2件和美国专利2件。入选国家级青年人才项目、天津市杰青，获中国化学会首届菁青化学新锐奖、美国化学会DIC Young Investigator Award、国家优秀自费留学生奖等。
课题组主页：
https://www.x-mol.com/groups/zhang_zhenjie
相关进展
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
