图1
活性氧物种（ROS）的可控生成在生物、化学和环境等领域具有重要的作用。特别是在声动力学过程中，凭借高组织穿透性和定向引导特点，压电催化（piezoelectric catalysis）可原位高效产生ROS。然而，目前报道的压电ROS催化剂压电系数较低（3-105 pC/N），或对环境安全有害（如PZT中的Pb）、化学稳定性差，限制了压电催化的发展。因此，开发新型压电材料是亟待解决的挑战。近期，高冠道教授课题组等人开发了可诱导传统惰性的聚四氟乙烯（PTFE）颗粒形成压电驻极体（electret）方法。研究显示，对PTFE驻极体进行连续超声辐照可产生ROS，并且其产生速率显著高于已见报道的压电催化剂。该项研究颠覆了人们对惰性PTFE的认知，也开辟了惰性PTFE在环境污染治理、杀菌消毒领域的新应用。
PTFE的活化过程及机制：PTFE化学性质极其稳定，被广泛应用于严苛条件下的工业装备、实验设备、医疗器械及家用厨房用品等。同时PTFE作为一种典型的非极性聚合物驻极体材料，能够长期存储电荷并具有巨大的压电系数。研究人员在一次实验中偶然发现，PTFE在超声作用下具有良好的压电催化性能。因此，研究人员对PTFE颗粒以及薄膜进行超声辐照，再利用压电力显微镜（PFM）来检测被活化的PTFE的压电性能。PFM表征显示，被超声辐照的PTFE可诱导产生强大的局部压电性能。这是因为在超声激活PTFE过程中，超声波能够促使汽泡的形成和崩塌，而瞬间崩塌的超声空化气泡又能产生极端高压（约100 Mpa）和电场（约100 kV/m）。这些瞬态、高频的超高超声压力可以使PTFE产生永久的结构缺陷（结构电荷）；另一方面，并发产生的电场能够极化PTFE的缺陷进而产生极化电荷并被俘获在PTFE结构缺陷里，最终形成压电驻极体（图2）。

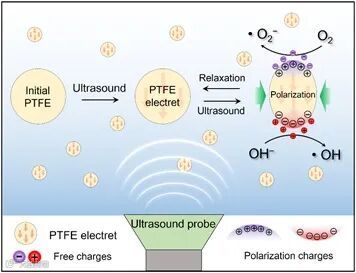

图2 超声活化PTFE示意图
进一步，本研究通过施加外力并测量开路电压来揭示 PTFE 驻极体的压电特性（图 3a、b）。随着外加压力从 0.156 增加到 0.624 N/cm2，开路电压从 0.5 V增加到 1.8 V。此外，活化的PTFE膜在超声波的作用下能产生可重现的压电电压（图 3c）。这揭示了惰性的PTFE超声催化活性的基本过程及机制，包括1）PTFE在超声压力场下的驻极化活化，以及2）高频超声压力波持续刺激压电PTFE驻极体产生迅速交变的内部电场，从而驱动电荷到PTFE/水界面并最终产生ROS（图 3d, e, f）。

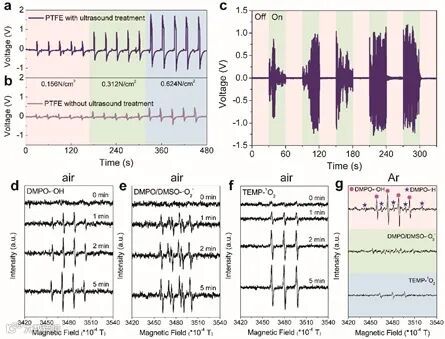

图3 PTFE驻极体的压电性能和ROS产生过程
PTFE压电催化产生ROS的潜在应用：ROS在环境、化学以及生物医药领域具有广泛应用。例如，PTFE在超声作用下能分解甲基橙、酸性橙7、亚甲基蓝、四氯酚以及硝基苯等多种污染物。与传统有机和无机压电材料对比发现，PTFE分解甲基橙的准一级速率常数是经典的有机压电材料PVDF的16倍以上，也远高于目前文献报道的无机压电材料Pb(Zr0.52Ti0.48)O3，Bi4Ti3O12和BaTiO3。同时实验结果表明，超声辐射10 min，PTFE膜能显著抑制细菌的生长，抑制率可达99.7%。以上结果表明，超声活化的PTFE展现出了优异的压电催化性能，在环境污染治理中具有广阔的应用前景。

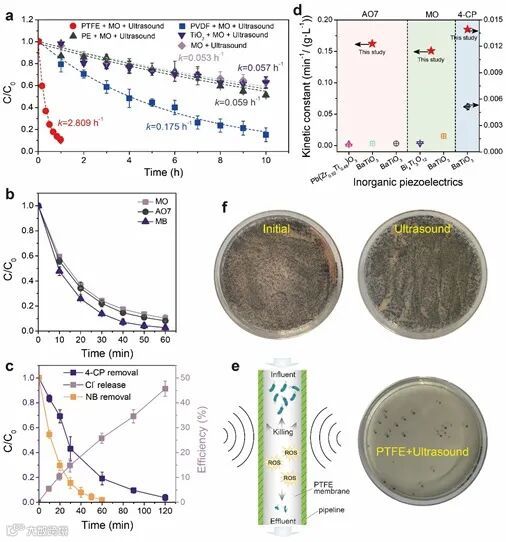

图4 PTFE压电催化的潜在应用
上述研究以“Ultrasonic activation of inert poly(tetrafluoroethylene) enables piezocatalytic generation of reactive oxygen species”为题于2021年6月9日在线发表在Nature Communications 。论文第一作者为博士生王炎锋，通讯作者为高冠道教授。共同作者包括现代工程与应用科学学院2020届硕士毕业生徐烨明、环境学院2020届硕士毕业生董上上，以及南京大学现代工程与应用科学学院王鹏教授、鲁振达教授、吴迪教授，化学与化工学院叶德举教授，南开大学陈威教授、哈佛大学Chad Vecitis教授以及团队带头人潘丙才教授。南京大学现代工程与应用科学学院张善涛教授，化学与化工学院沈群东教授，物理学院屠娟教授以及环境学院王伟伟博士参与了论文讨论，现代工程与应用科学学院博士生席中男和李晨博士对PFM测试做出了贡献。研究得到了国家自然科学基金、国家重点研发项目以及江苏省科技厅的资助。
原文链接：
https://doi.org/10.1038/s41467-021-23921-3
来源：南京大学新闻网
相关进展
南京大学张炜铭/潘丙才课题组在氧化石墨烯膜限域分离策略及其水处理应用方面取得新进展
四川大学CEJ：等离子体辅助固相剪切碾磨技术制备选择性激光烧结用聚合物基球形复合粉体--从理论到压电应用
免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
