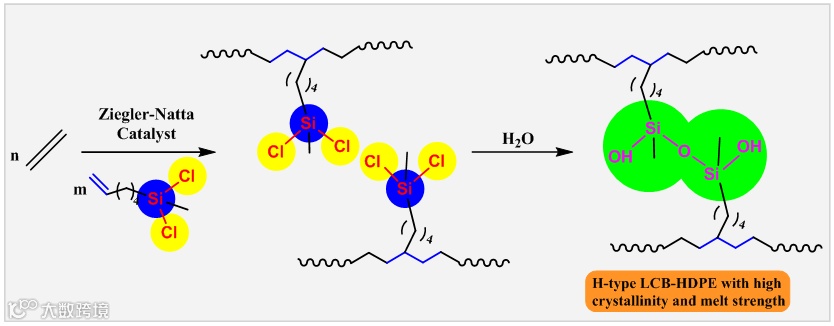

本文报道基于Ziegler-Natta催化剂，利用ω-烯烃基甲基二氯硅烷功能分子辅助乙烯聚合制备长链支化高密度聚乙烯的研究工作。在以往研究中，长链支化高密度聚乙烯的制备主要依赖于茂金属催化剂、后过渡金属催化剂或由其组成的多催化剂体系，而基于Ziegler-Natta催化剂制备长链支化聚乙烯则鲜有报道。Ziegler-Natta催化剂所制备的聚乙烯中因不具有长链支化结构，导致其在很多领域的加工应用受到限制。如何在Ziegler-Natta催化剂的聚乙烯中有效引入长链支化结构，是烯烃聚合研究的长期挑战之一。本文以5-己烯基甲基二氯硅烷作为长链支化助剂，首先在Ziegler-Natta催化剂催化的乙烯聚合中实现其与乙烯共聚，在聚乙烯分子链侧基上引入反应性二氯硅烷基团；聚合反应结束后通过对聚合物进行水处理，使近邻聚合物链上的二氯硅烷基团发生水解缩合反应，获得H型长链支化结构。通过ω-烯烃基甲基二氯硅烷辅助乙烯聚合-水解化学，首次实现了以Ziegler-Natta催化剂制备长链支化高密度聚乙烯(LCB-HDPE)，长链支化密度可达0.15/1000 C，而催化剂效率基本不受影响。与线性HDPE相比，LCB-HDPE的熔体弹性增大，零切粘度提高，熔体强度提高，拉伸流动中应变强化效果明显。同时，LCB-HDPE进一步增强了HDPE的高结晶性能，其熔点和结晶温度与线性HDPE相当，而结晶度有较大幅度提高。目前，聚乙烯发泡塑料主要由LDPE制备，但LDPE结晶度低，结晶速度慢，因此只能以丁烷、戊烷等烷烃为发泡剂，不但生产危险度极高，而且环境污染严重。新型LCB-HDPE同时具有高熔体强度和高结晶性能，将有望以CO2或氮气等惰性气体为发泡剂，取代LDPE在发泡塑料领域的应用，使发泡塑料行业彻底实现绿色化转型。
原文链接：
https://dx.doi.org/10.11777/j.issn1000-3304.2021.21121
来源：高分子学报
相关进展
宁波大学王宗宝教授课题组：低温剪切流场中乙基支链对双峰聚乙烯串晶形成的影响研究
东华大学蔡正国教授与中国科大陈昶乐教授《Angew》：氢键策略制备异相催化剂用于乙烯与极性单体共聚
免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
