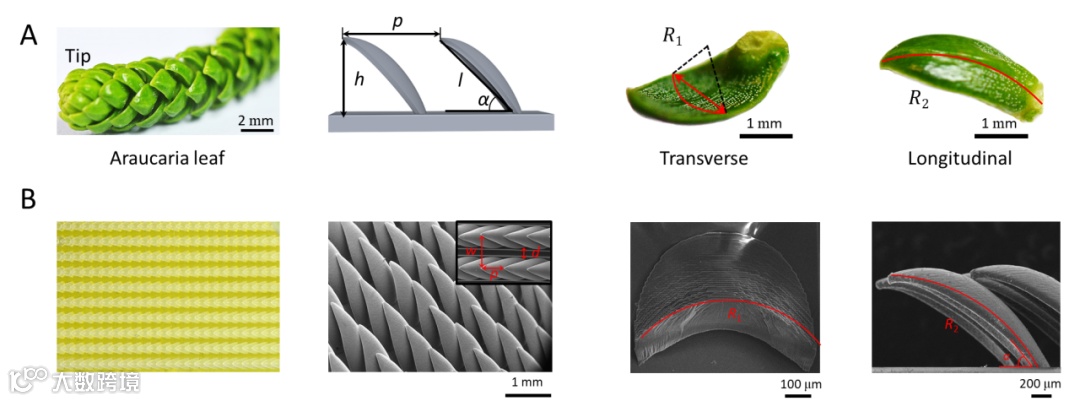

图1 南洋杉叶片及其仿生表面多悬臂结构特征。A 南洋杉叶片表面双重曲率结构特征，包括横向和纵向曲率。B仿南洋杉3D毛细锯齿结构表面双重悬臂结构特征，单个锯齿厚度80 μm。
要点：研究者借鉴南洋杉叶片结构特征，使用PμSL 3D打印技术（nanoArch® S140，摩方精密），设计并制备了由平行排列的具有横向和纵向曲率的双重悬臂结构的锯齿阵列组成的仿南洋杉3D毛细锯齿结构表面、具有对称垂直平面叶片结构的表面、具有倾斜平面叶片结构的表面和具有平行沟槽结构的表面。3D打印技术所使用树脂为丙烯酸光敏树脂，固化紫外光波长为405 nm，能量密度、曝光时间、曝光分辨率、打印层厚分别30 mW/cm²，1 s，10 μm，10 μm。叶片间距p为750 μm，列间距w为1000 μm，叶片倾斜角度为15 – 90°，纵向和横向的曲率半径R1和R2分别为~400 μm和~650 μm。

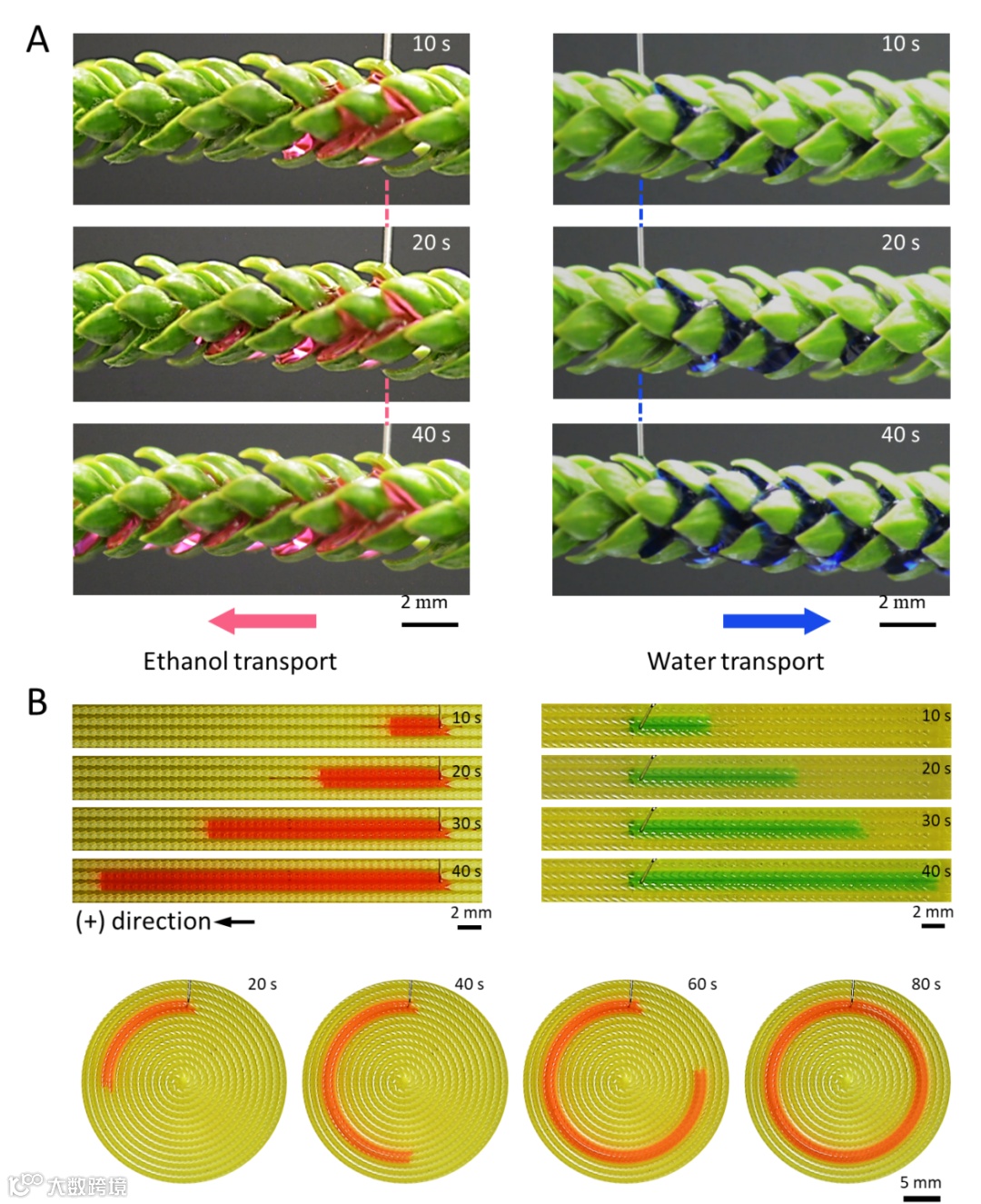

图2南洋杉叶片及仿南洋杉3D毛细锯齿结构表面流体输运性能。A酒精（红色）和水（蓝色）在南洋杉叶片上的运动行为。其中，酒精沿着锯齿结构倾斜的方向运动，而水沿着相反的方向运动。B低表面能液体和高表面能液体在仿南洋杉3D毛细锯齿结构表面运动行为。

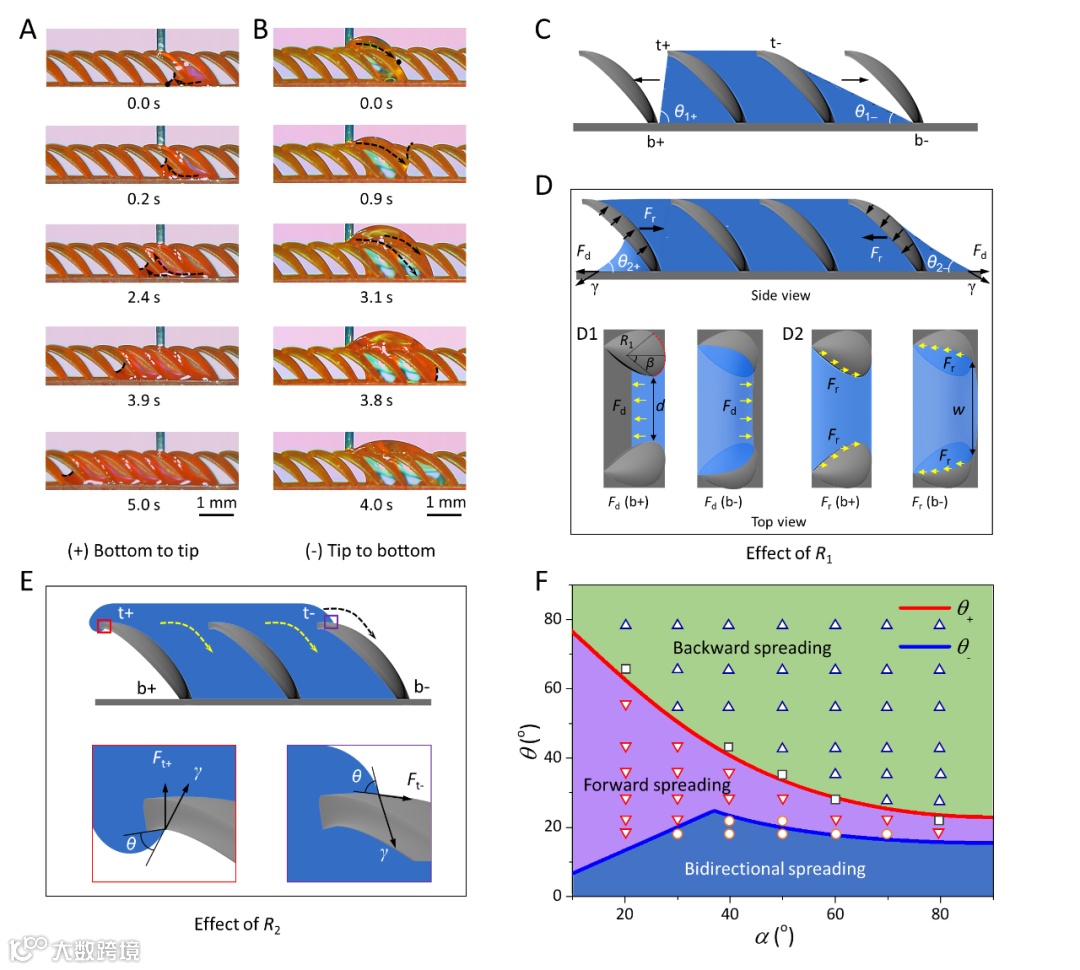

图3 仿南洋杉3D毛细锯齿结构表面流体自主择向机理。A/B低表面能液体和高表面能液体在仿南洋杉3D毛细锯齿结构表面的铺展行为。C横向曲率结构悬臂效应力学分析模型。D流体打破结构扎钉效应的临界状态。E纵向曲率结构悬臂效应力学分析模型。F流体自主择向现象和表面结构及流体表面张力的关系。
论文链接:
https://www.science.org/doi/10.1126/science.abg7552
相关进展
免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
