青科大贺爱华教授课题组：高反式-1,4-丁二烯-异戊二烯共聚橡胶的老化行为研究取得突破进展

高分子科技

2021-11-20

导读：不仅有助于深刻理解反式丁戊橡胶的老化行为，而且将为改善该材料的耐老化性提供参考依据。

点击上方“蓝字” 一键订阅

近日，青岛科技大学贺爱华教授课题组在高反式丁戊共聚橡胶在不同条件下的老化行方面取得突破进展，相关成果以青岛科技大学为第一单位发表于Polymer Degradation and Stability。

高反式-1，4-丁二烯-异戊二烯共聚橡胶（TBIR），是丁二烯与异戊二烯单元的嵌段共聚物，该共聚物兼具优异的动态性能及加工性能。该共聚物与通用橡胶的并用胶表现出低滚动阻力及生热、优异的耐屈挠性能，是发展高性能绿色轮胎的理想胶料。但是，该共聚物内部含有大量不饱和双键，容易在加工使用过程中发生老化，从而降低其使用价值，贺爱华教授课题组在高反式-1,4-丁二烯-异戊二烯共聚橡胶的老化行为研究取得突破进展。

前沿科研成果：高反式-1,4-丁二烯-异戊二烯（TBIR）是一种具有高含量的反式-1,4构型（>90%）的多嵌段共聚物橡胶，结晶熔融温度在30-45℃(Polymer 143 (2018) 173-183；Polymer 109 (2017) 197-204；Polymer 156 (2018) 148-161等)。研究表明，TBIR与NR/BR或SSBR/BR并用时可以提高抗疲劳性能和耐磨性并且降低滚动阻力（Compos. Part A 116 (2019) 197-205；Compos. Sci. Technol. 158 (2018) 156-163）。相比于NR，TBIR混炼胶具有更高的热氧老化稳定性（图1）。

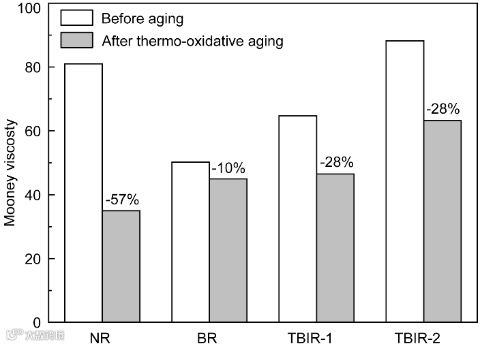

图1. NR，BR，TBIR混炼胶在100 ºC热氧老化12h前后的门尼粘度

作者进一步考察了TBIR、NR、BR混炼胶在热剪切作用下的稳定性（图2）。相比于NR，TBIR具有较高的热剪切稳定性，且具有与BR不同的老化行为。

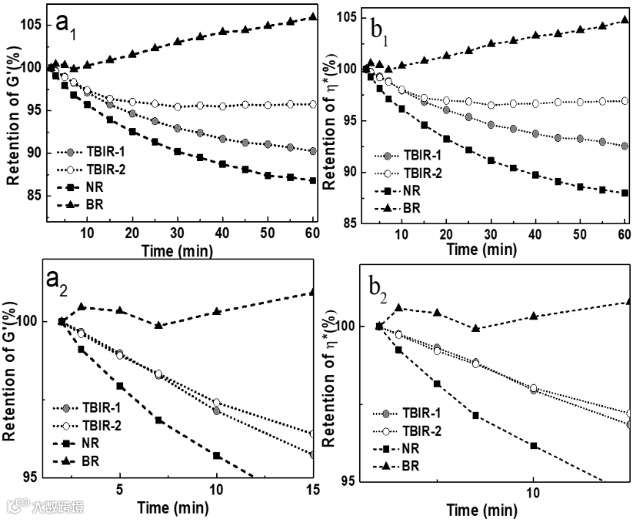

图2. RPA在150 ºC下时间扫描曲线：a₁, a₂)弹性模量G’保留率，b₁,b₂)复数粘度η*保留率

进一步研究了TBIR在混炼、开炼及模压等常用加工工艺后的门尼粘度保留率，发现TBIR在加工过程中的稳定性优于NR（图3）。

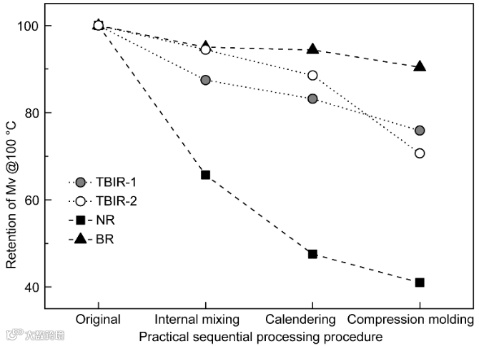

图3.NR，BR，TBIR混炼胶经不同加工工艺后的门尼粘度保留率

最后，研究了TBIR及NR硫化胶热氧老化前后的物理机械性能变化（图4）。结果表明TBIR硫化胶经热氧老化后的物理性能保留率更高。

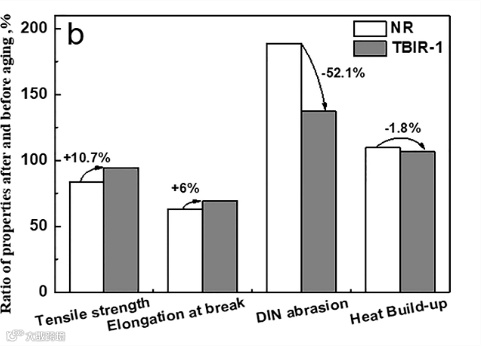

图4.NR、TBIR硫化胶老化前后性能保留率

综上，作者研究了高反式丁戊共聚橡胶在不同热氧及常规加工条件下的老化行为，并将其与NR作对比。该工作不仅有助于深刻理解反式丁戊橡胶的老化行为，而且将为改善该材料的耐老化性提供参考依据。研究工作实验部分由硕士研究生李宁完成。研究工作得到了山东省自然科学基金重大项目（ZR2017ZA0304）、泰山学者工程的资助。

原文链接：

https://doi.org/10.1016/j.polymdegradstab.2020.109456

来源：青岛科技大学

相关进展

青科大贺爱华教授课题组在高性能绿色轮胎材料开发方面取得进展

大连理工大学宾月珍教授团队《CEJ》：天然橡胶增韧碳纳米管巴基纸及其在电磁屏蔽，导热，焦耳加热和摩擦纳米发电等领域的应用

广西大学徐传辉教授课题组《Adv. Mater.》：高性能橡胶基柔性可穿戴多功能传感器

中国科大李良彬教授课题组在硅橡胶低温变速拉伸诱导结晶研究中取得新进展

陕科大马建中教授课题组在橡胶基复合发泡材料方面取得新进展

免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：info@polymer.cn

诚邀投稿

欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。

欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。

申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。

点

这里“阅读原文”，查看更多

【声明】内容源于网络

高分子科技

高分子科技®协同全球高分子产业门户及创新平台 “ 中国聚合物网 www.polymer.cn ” ，实时报道高分子科学前沿动态，关注和分享新材料、新工艺、新技术、新设备等一线科技创新设计、解决方案，促进产学研及市场一体化合作的共同发展。

内容 16581

粉丝 0

高分子科技高分子科技®协同全球高分子产业门户及创新平台 “ 中国聚合物网 www.polymer.cn ” ，实时报道高分子科学前沿动态，关注和分享新材料、新工艺、新技术、新设备等一线科技创新设计、解决方案，促进产学研及市场一体化合作的共同发展。

总阅读294

粉丝0

内容16.6k
