导电聚合物因其独特理化性质成为功能高分子材料领域的重要部分，其在过去的二十年间已被广泛应用于柔性穿戴、能量储存、生物传感等领域。此外，原位电聚合形成将导电聚合物原位形成防护涂层，充分发挥物理屏蔽与阳极保护的双重作用，可有效减缓电子器件金属基底在苛性条件下的腐蚀。然而，导电涂层的耐久性仍是学术争论焦点。已有研究证明，在π-共轭单体（如苯胺、吡咯）的N位引入强极性基团可在一定程度提升电聚涂层的耐蚀性，但其真实防护机理（如阳极保护、物理屏蔽或两者共同作用）有待深入揭示。
有鉴于此，北京工商大学樊保民/杨彪教授研究团队结合实数离散傅里叶变化方程与电化学频率调制谱（EFM）建立了导电聚合物涂层电活性的识别新方法（Colloids and Surfaces A: Physicochemical and Engineering Aspects, 2021, 629: 127434）；通过此法亦可监测导电聚合物电活性在腐蚀介质中电活性的演变规律。

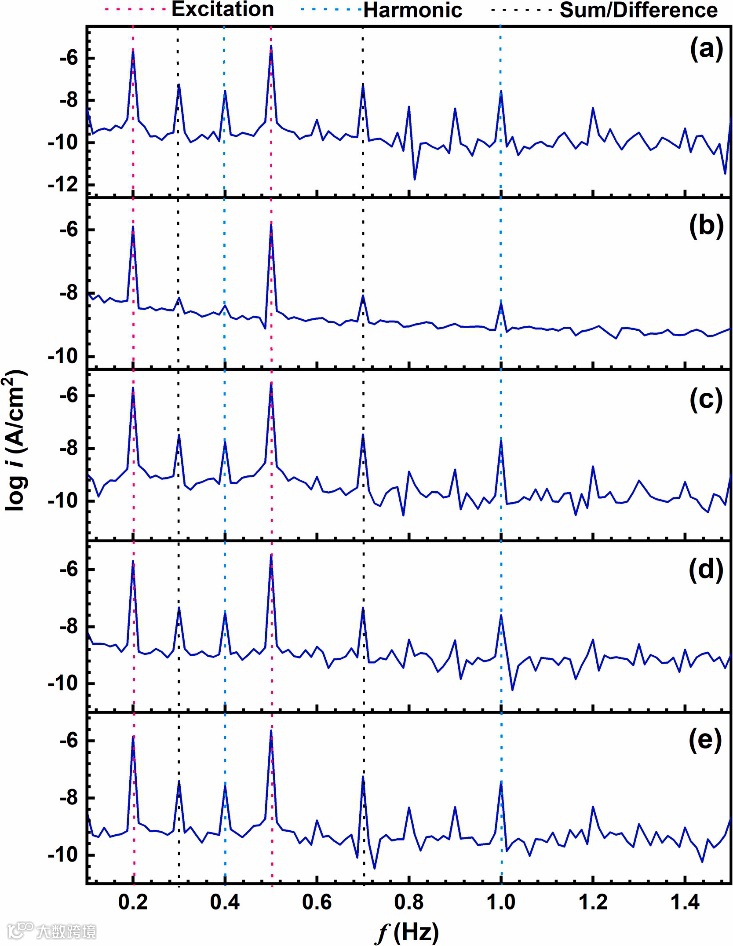

图1. EH36钢(a)和涂层钢在人工海水中中浸泡1(b)、7(c)、15(d)和30(e)后的EFM图
近期，该团队又采用计时电流法在在Q235钢基底上制备了聚苯胺（PANI）、聚N-甲基苯胺（PNMA）、聚N-甲酰苯胺（PNFA）。通过第一性原理计算预测相应单体在支持电解质中的化学态，为大分子链荷电形式提供基础判据。基于实数离散傅里叶变化方程解析EFM谱发现，因单体N位接枝基团供/吸电子差异，甲基和甲酰基的存在使PNMA和PNFA的电活性得到提高，尤其是吸电子性的甲酰基显著提高了PNFA的电活性，致使其拥有卓越的阳极保护性能。此外，导电聚合物的电活性随在腐蚀介质中浸泡时间的延长而逐渐衰弱，致使其阳极保护性能下降，揭示了导电聚合物电活性在腐蚀介质中的衰减规律。

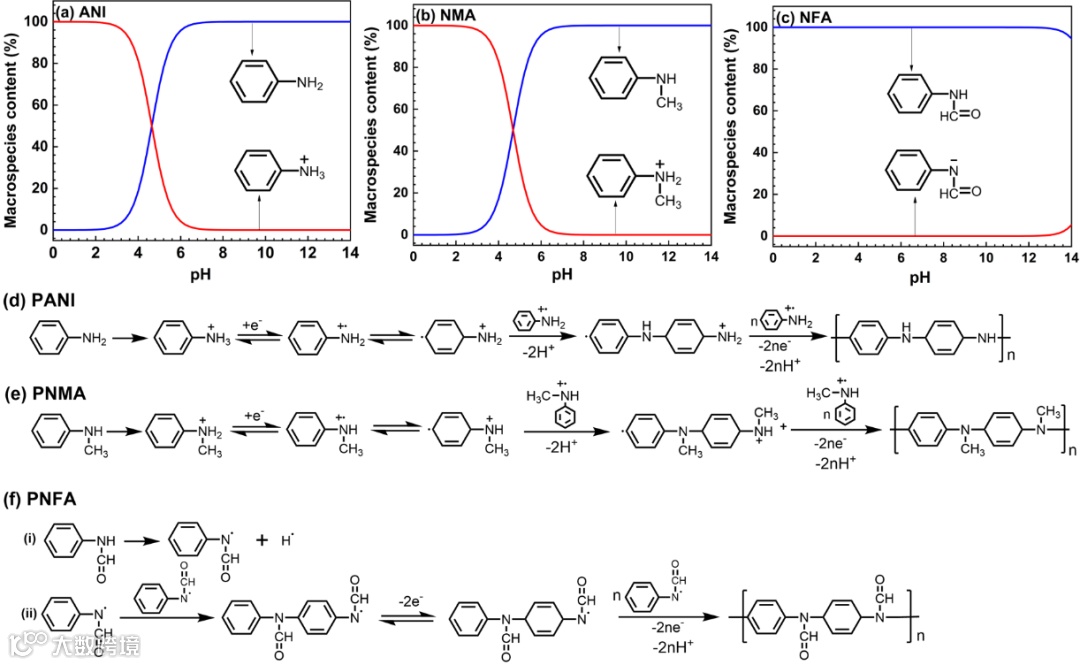

图2. 三种单体的第一性原理物种分析

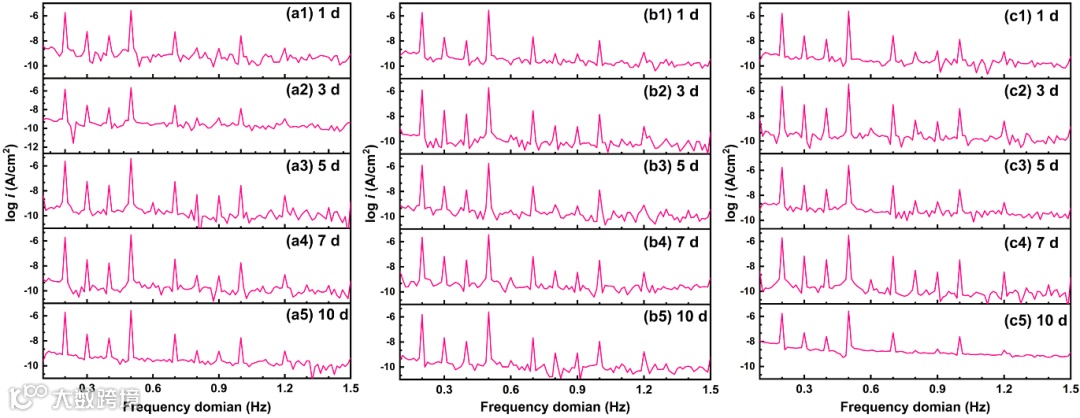

图3. PANI (a)、PNMA (b) 和 PNFA (c)涂层电极在不同浸泡时长下的EFM图
经电化学和表面分析，甲基和甲酰基的存在通过增强了聚合物链的空间效应而提高涂层的物理阻隔性；此外还提高了涂层的电活性，但供电子取代基（甲基）仅提供有限的电活性，而吸电子取代基（甲酰基）因优异的电活性致使PNFA具有卓越的阳极保护能力。该研究可能为设计具有显着电活性的高性能防腐涂层提供有价值的参考。

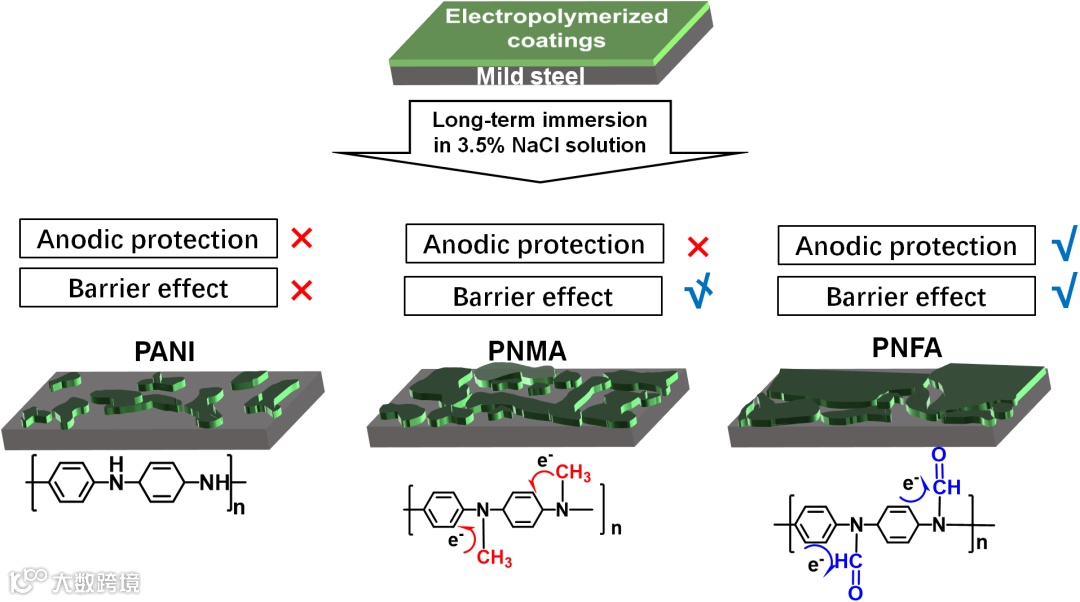

图4. 不同涂层对3.5% NaCl 溶液中低碳钢的保护机制图
该成果以“Electronic effects on protective mechanism of electropolymerized coatings based on N-substituted aniline derivatives for mild steel in saline solution”为题，发表在国际期刊Journal of Industrial and Engineering Chemistry, 2021。论文的第一作者为北京工商大学化学与材料工程学院2019级硕士生刘浩，樊保民副教授，杨彪教授为共同通讯作者。
相关研究工作得到了国家自然科学基金（21606005）、北京市自然科学基金（2192016）、“十三五”北京市属高校高水平教师队伍建设支持计划（CIT&TCD201904042）等项目的大力支持。
原文链接：
https://doi.org/10.1016/j.jiec.2021.11.004
相关进展
北京工商大学杨彪教授团队：新机理增强PLLA结晶能力及耐热性
中科院宁波材料所余海斌研究员团队在MXene基复合防腐涂层研发领域取得进展
西南交大樊小强研究员团队CEJ：原位制备Ti3C2Tx/LDH异质结及其在防腐耐磨涂层中的应用
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
