兼顾腐蚀防护和高效的热量传递是众多工业设备的关键问题。但是，在实际应用时，二者往往存在相互排斥，提升一方面的性能经常导致另一种性能的下降。特别是对于换热器金属材料制成的设备来说，这个问题更为突出。复杂介质中金属容易腐蚀，可能会导致经济和安全问题。研究者经常采用有机涂层来解决金属的腐蚀问题。但是，传统的有机涂层热导率低，会不可避免地牺牲设备整体的传热效率，导致能源和经济损失。因此，在全球节能减排的双碳背景下，提升有机防腐涂层的热导率，制备兼具高导热和高防腐性能的涂层具有重要意义。
针对上述问题，天津大学汪怀远教授团队开展了深入研究，选择具有良好导热和物理阻隔性能的氮化硼BN和石墨烯G复合提升热导率，并且通过Phe的非共价改性改进填料的分散性及填料/环氧界面相容性。这样不仅形成了高效导热通路，而且提供了出色阻隔作用。改性复合涂层热导率达到1.63 W/(m·K)，比环氧树脂的热导率(0.22 W/(m·K))提升了641%。目前国际上德国索卡酚、日本米通产品的导热率在0.6 W/(m·K)左右。根据理论计算，涂覆改性复合涂层的换热器传热系数损失可以从9.47%（涂有EP涂层时）大幅降低到1.39%。这样能基本维持换热器原有的换热效率，有效提升能源利用率。另外，功能涂层可进一步与金属表面形成纳米钝化膜，涂层在3.5 wt%的盐水中浸泡150天后，低频阻抗模量仍可以维持在1011ohm·cm2 。该工作具有广阔应用前景。
相关工作近期以“A novel polymer composite coating with high thermal conductivity and unique anti-corrosion performance” 为题发表在《Chemical Engineering Journal》。天津大学化工学院博士生徐飞为论文第一作者，通讯作者为天津大学化工学院汪怀远教授。

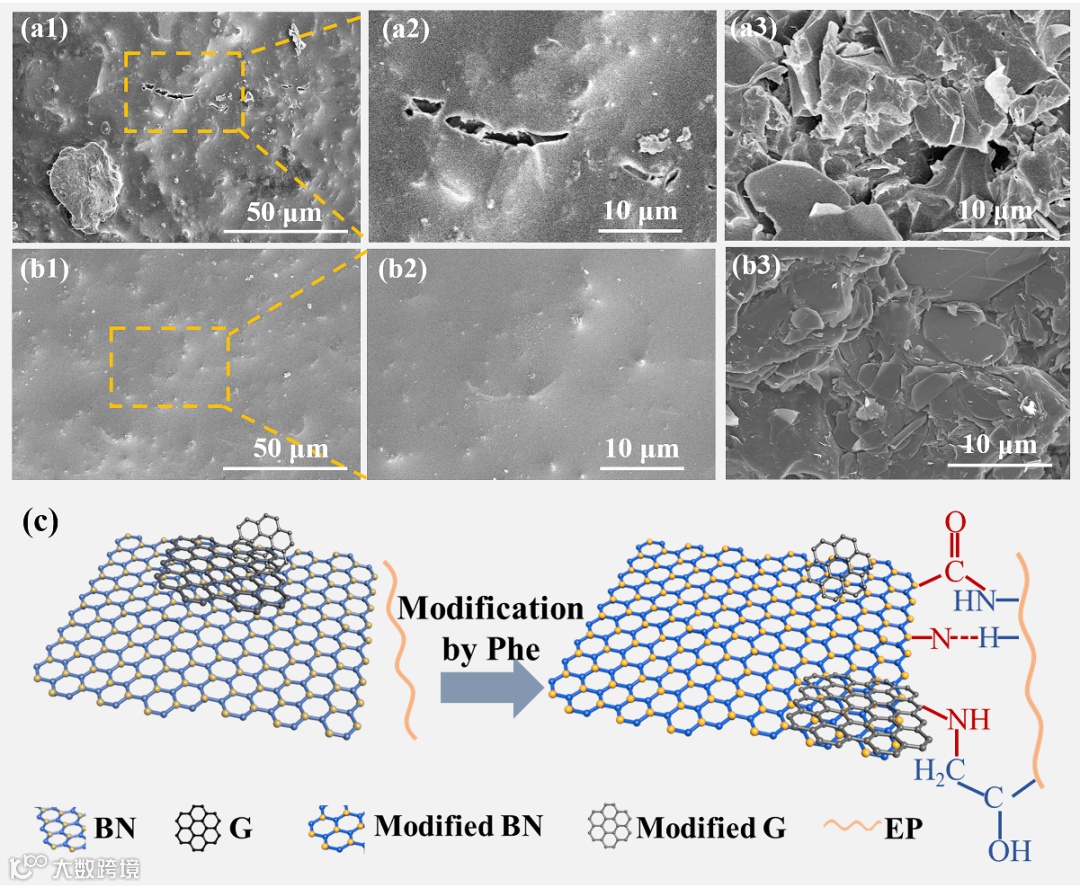

未改性的填料表现出明显的聚集，并且截面展现出明显的孔隙缺陷。这些界面缺陷不仅会导致大的界面热阻，而且使得腐蚀介质快速渗透。BN和G经过Phe非共价改性后，如图1c所示，Phe通过π-π相互作用修饰BN和G后，Phe上的氨基和羧基可以与树脂形成共价键和氢键，最终的改性BN/G/ /EP 涂层呈现出相对光滑的表面，并且填料与环氧基质间没有明显的界面缺陷。
图2 (a)不同涂层的热导率变化和(b)不同涂层的热导率拟合结果；涂覆不同涂层((d1) EP, (d2) BN/G/ EP) 的铝盒中的热水的(c)红外热成像和(d)表面温度变化; (e)换热器表面涂层的不同热导率(kc)下计算得到的传热系数损失值 Kloss
对功能涂层的热导率进行测试，改性BN/G/EP涂层在填料含量为30 wt%时热导率已经达到1.63 W/(m·K)，显著高于环氧涂层和其他涂层，并且高于现在市场上的多种防腐涂层的导热值，蒸发实验研究表明制备的功能涂层具有良好的传热效果。另外，理论计算表明，当换热器表面涂覆的涂层热导率达到1.63 W/(m·K)时，整体换热器的传热系数损失降低到1.39%。这可以有效降低能源消耗和额外的经济损失。

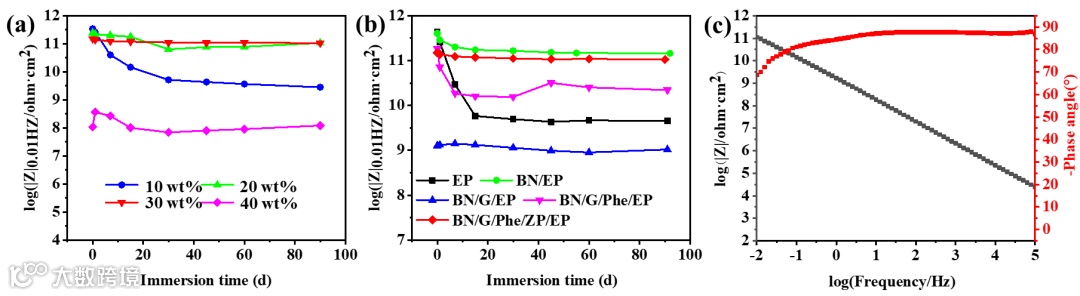

改性BN/G/ EP涂层在3.5 wt%盐水浸泡150天的过程中，低频阻抗模量一直维持在1011ohm·cm2以上，并且相角值维持在60°以上，获得了良好的长效防腐效果。
图4 综合比较不同涂层的热导率值和|Z|0.01 Hz阻值变化
原文链接：
https://doi.org/10.1016/j.cej.2022.135660
相关进展
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
