聚烯烃材料具有性价比高、力学性能好、热性能稳定等优点，广泛应用于工业生产和日常生活的各个领域，现已成为最大类的合成高分子材料。催化剂是化学工业的灵魂，对聚烯烃工业更是如此。开发新型的聚烯烃催化剂，能够不断地推动新的聚合工艺的变革，以及合成高性能聚烯烃树脂新材料。青岛科技大学李志波/刘绍峰教授团队一直致力于聚烯烃催化剂的设计与合成，开发了多类高效金属催化剂（Organometallics 2021, 40, 242−252；Organometallics 2021, 40, 184-193；Organometallics 2020, 39, 3268−3274；Dalton Trans. 2018, 47,13459–13465）。
最近，青岛科技大学刘绍峰/李志波教授团队成功合成了一系列基于SNN三齿配位的均相铬金属催化剂（Cr1-Cr6，图 1），以MAO为助催化剂对乙烯聚合表现出极高的催化活性（高达2.4 × 107 g(PE)·mol−1(Cr)·h−1）。

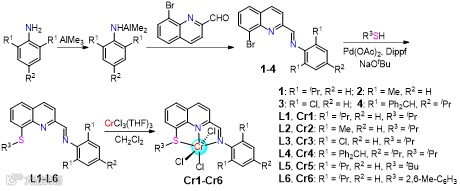

图1. 合成SNN三齿配位的均相铬金属催化剂Cr1-Cr6

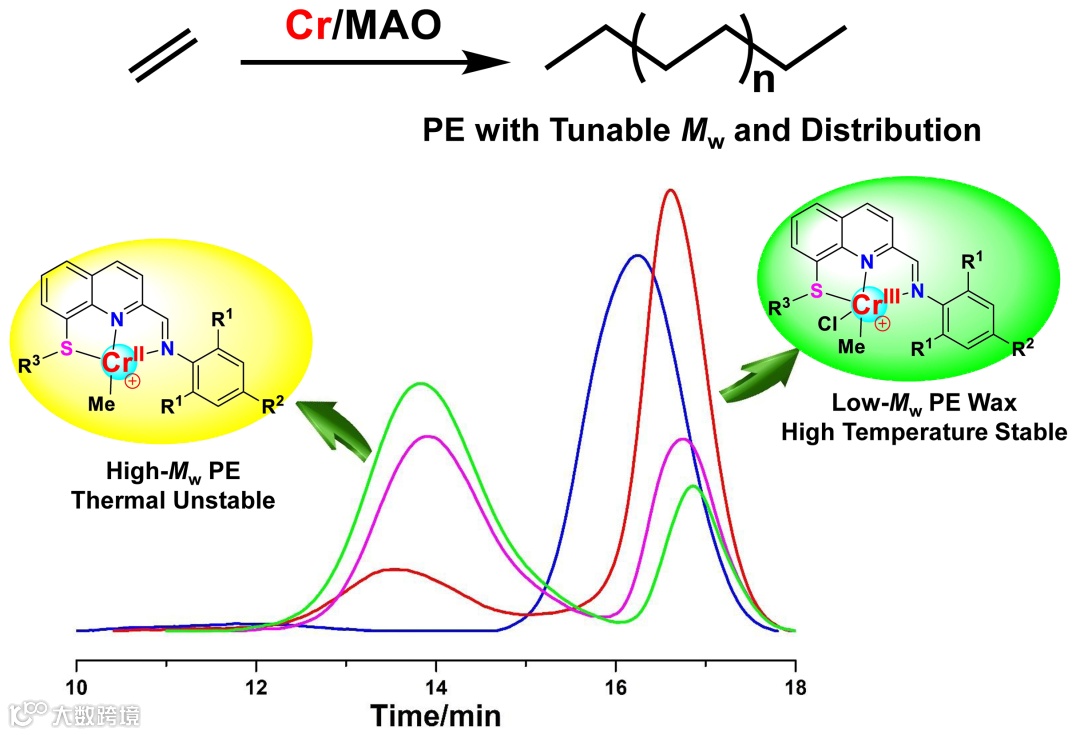

图2. Cr/MAO体系制备高附加值双峰聚乙烯
研究发现，通过调节铬金属催化剂的结构和聚合条件，可以有效地调控聚乙烯的结构，制备包括低分子量聚乙烯蜡、超高分子量聚乙烯以及双峰分布的高附加值聚乙烯（图 2）。例如，在较低反应温度（50 °C）、乙烯压力（5 atm）和较高MAO用量（Al/Cr = 1500）条件下，合成了分子量及其分布可调的双峰聚乙烯，兼具优异的力学性能和加工性能；而在较高反应温度（≥ 80 °C）、乙烯压力（40 atm）和较低的MAO用量（Al/Cr ≤ 500）条件下，制备了具有单峰和窄分布的低分子量聚乙烯蜡。
研究人员通过原位紫外对催化剂及活性中心进行了研究，并结合DFT理论计算，提出了双活性中心制备双峰聚乙烯的机理（图 3）。铬金属催化剂与助催化剂MAO相互作用，能够生成A-F六个潜在的活性中心。由于B和E为电中性化合物，不利于乙烯单体配位，因此不可能为存在的活性中心。根据DFT理论计算，C中间体配位的能垒远高于A中间体，因此在低MAO用量条件下，活性中心主要为A，可以制备低分子量聚乙烯腊；而在高MAO用量条件下，D中间体和F中间体配位和插入反应的能垒非常相似，均可能存在，制备了高分子量聚乙烯。这一结果也说明了对于铬系聚烯烃金属催化剂（包括非均相的Phillips催化剂），其Cr活性中心的氧化态很难确定，仍旧是该领域研究的难点。

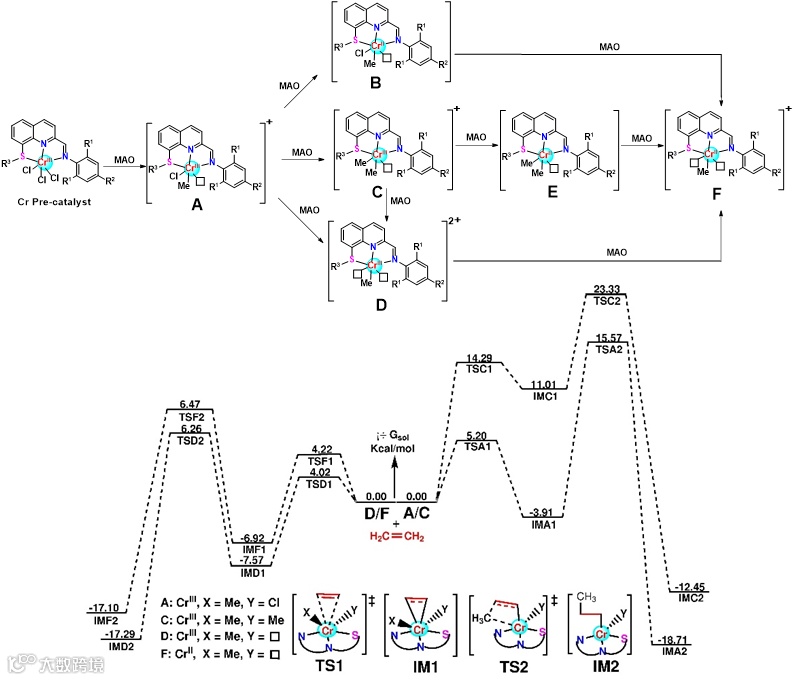

图3. DFT理论计算及双活性中心制备双峰聚乙烯的机理
相关进展
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
