胶原基生物材料的孔隙结构对其性能有显著影响。孔隙结构可由交联来调节，但少有研究关注交联剂结构特性对胶原基质多孔性能的调控机制。四川大学轻工学院王亚楠教授与新西兰皮革和制鞋研究协会（LASRA）Sujay Prabakar教授联合团队通过改变羧甲基纤维素钠的取代度，制备了一系列尺寸相似但醛基含量不同的双醛羧甲基纤维素钠（DCMC），并将其用于胶原基质的交联，实现了对胶原基生物材料孔隙结构的有效调控（图1）。该工作以“Effect of dialdehyde carboxymethyl cellulose crosslinking on the porous structure of collagen matrix”为题发表在Biomacromolecules上，博士研究生易玉丹为第一作者，王亚楠教授及Sujay Prabakar教授为通讯作者。

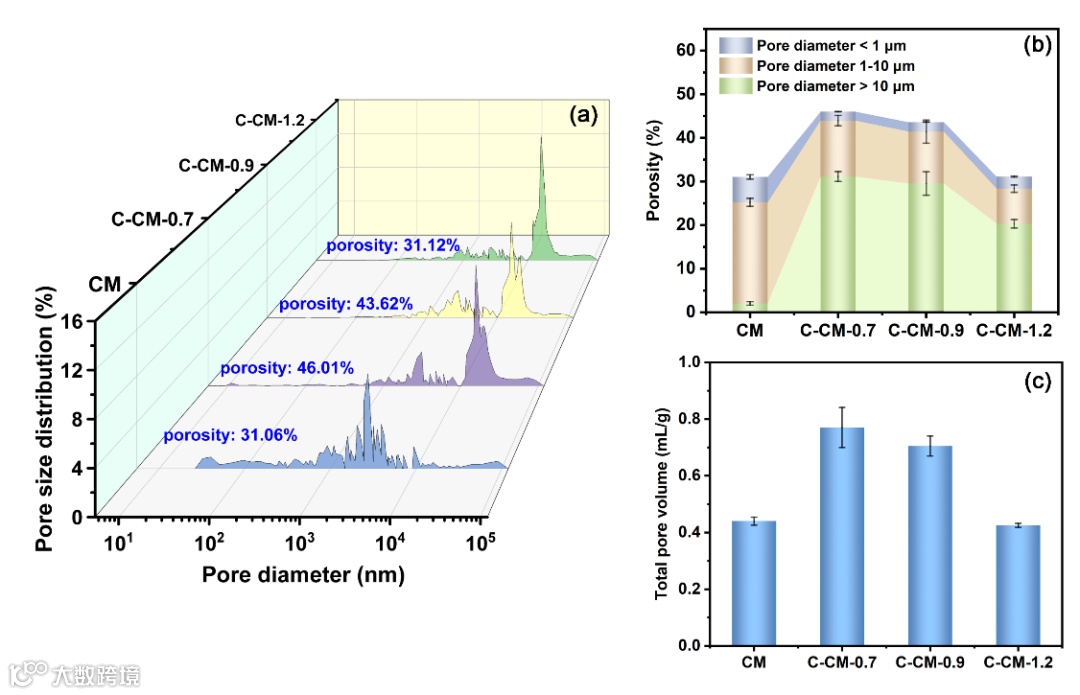

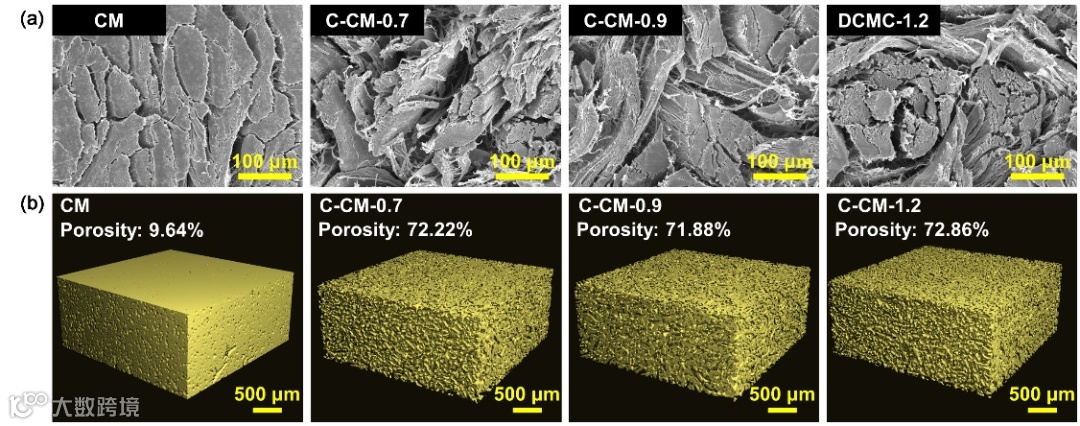

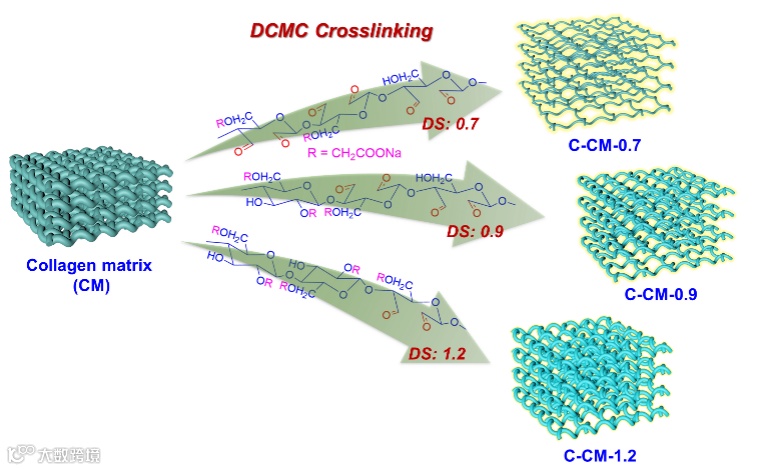

图1. DCMC交联对胶原基生物材料孔隙结构的可控调节

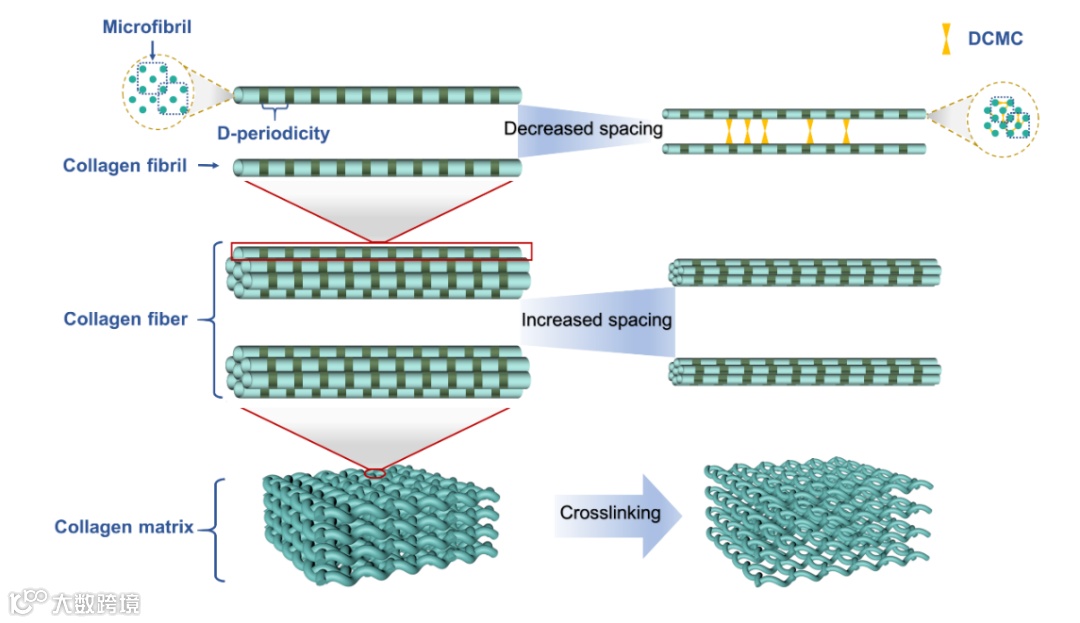

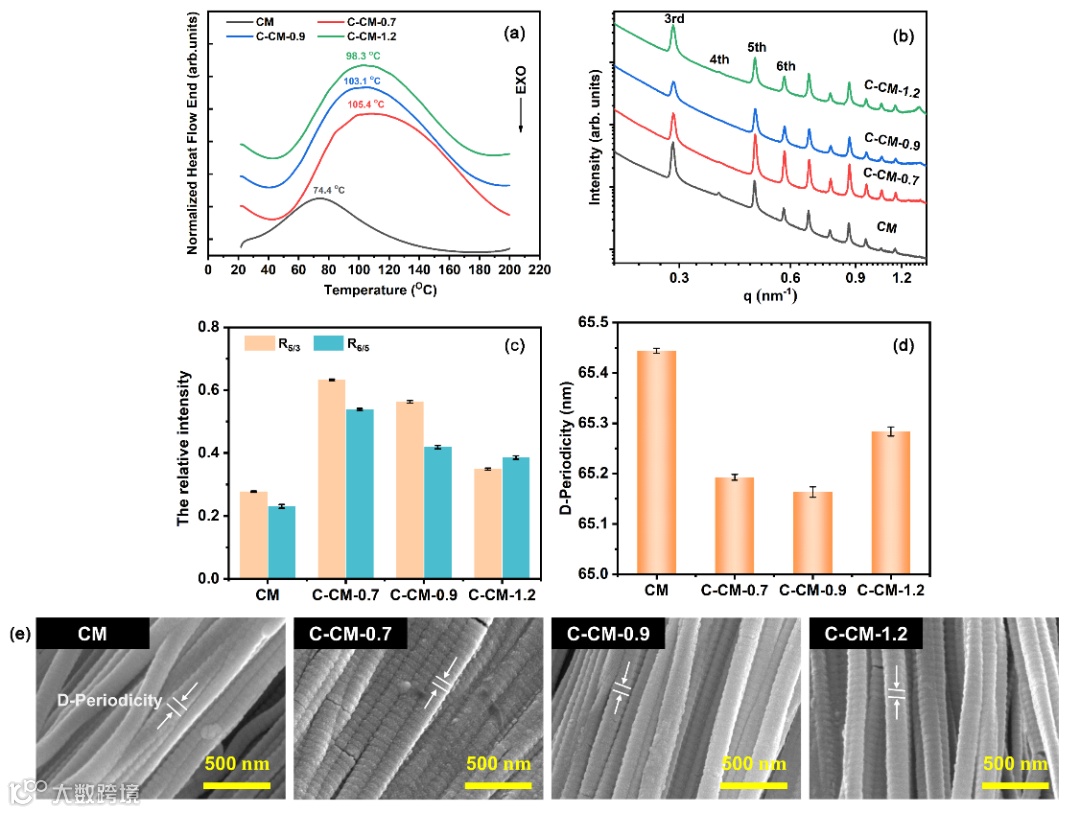

图2. DCMC交联前后胶原多层级结构的变化
论文信息：
Yi Yudan, Zhang Yi, Mansel Bradley, Wang Ya-nan*, Prabakar Sujay*, Shi Bi. Effect of dialdehyde carboxymethyl cellulose cross-linking on the porous structure of the collagen matrix. Biomacromolecules, 2022, 23(4): 1723−1732.
原文链接：
https://pubs.acs.org/doi/10.1021/acs.biomac.1c01641
相关进展
华中农大胡杨/余小月/熊善柏等软骨修复材料领域综述：从结构认知到功能赋性角度阐述胶原基软骨修复材料的研究进展
陕科大王学川教授/刘新华副教授《Nano Energy》：用于睡眠质量检测的胶原基质仿生自供电电子皮肤
四川大学王云兵教授团队《Biomaterials》论文新发现：抗凝血定制化重组人源化胶原蛋白为心血管植介入器械功能改性打开新窗口
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
