尽管有机太阳电池的最高认证效率已超过18%，但使用的加工溶剂大多含卤素，环境有害的溶剂并不利于未来商业化大规模生产。因此，有必要开发一种使用环境友好型的溶剂，制备大面积有机太阳电池的技术。在高通量印刷技术中，刮刀涂布作为一种与卷对卷工艺相匹配的方法受到了广泛关注。然而，很少有报道探讨，刮刀涂布工艺中，加工溶剂差异引起活性层的微纳米形态与光伏性能之间的明确关系。
为了明确加工溶剂、活性层的微纳米形貌、光伏性能这三者之间的关系。近日，江西师范大学/南昌大学陈义旺教授团队报道了一种将刮刀涂布工艺与非卤溶剂相结合的策略，制备高效的有机太阳电池。研究人员采用非卤化溶剂甲苯作为加工溶剂，基于PM6:BTP-eC9体系制备的薄膜具有高的结晶度，较小的相分离形貌；器件具有优异的光电转化效率16.58%，高于氯仿溶剂制备的器件效率15.08%。此外还探讨了，基于氯仿和甲苯两种加工溶剂、旋涂与刮涂工艺制备器件的性能差异，并定义了PCEloss = (PCEspin-coating-PCEblade-coating)/PCEspin-coating)，从而评估相关性能。实验结果表明，基于甲苯制备的器件PCEloss仅为2.8%；而氯仿制备的器件PCEloss高达10.6%。说明，基于甲苯的刮涂器件效率与旋涂相当；而氯仿的刮涂器件具有较大的效率损失。最后，通过刮涂工艺与甲苯溶剂相结合的策略，制备的1cm2的大面积器件效率超过14%。实践证明，将刮涂工艺与非卤化溶剂甲苯相结合的奇特策略，是实现有机太阳电池环保规模化生产的一种简单有效的途径。

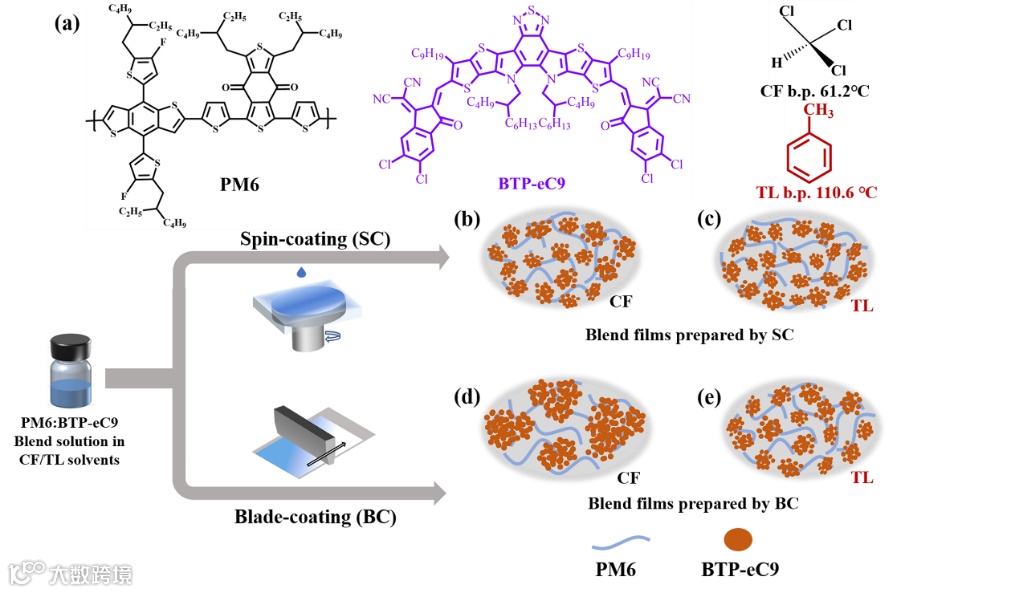

图1 给体PM6和受体BTP-eC9、氯仿和甲苯溶剂的（a）化学结构式；不同条件下制备的PM6:BTP- eC9共混膜：（b）氯仿旋涂制备的共混膜；（c）甲苯旋涂的共混膜；（d）氯仿刮涂的共混膜；（e）甲苯刮涂的共混膜。

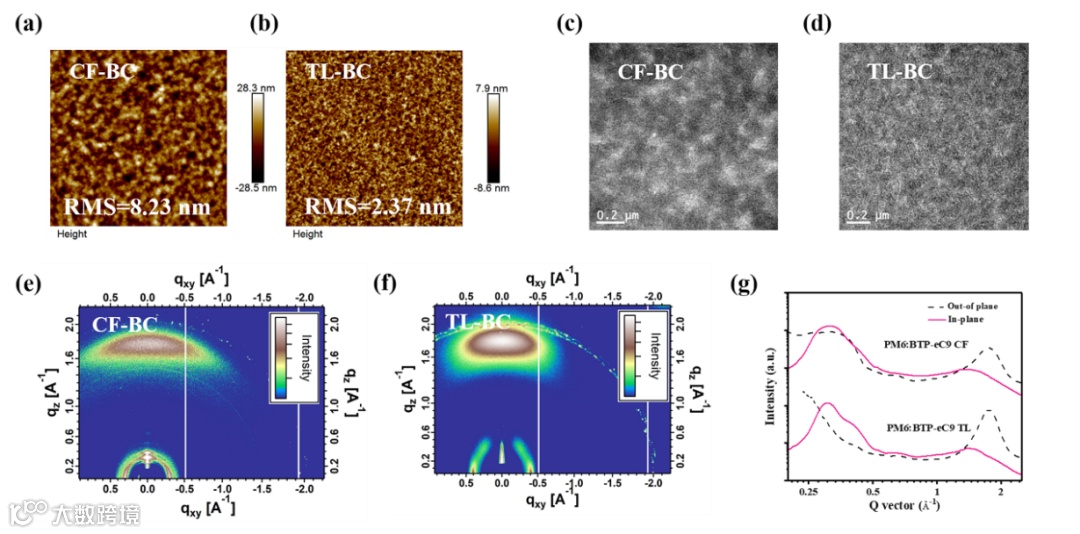

图2 通过刮刀涂布工艺，氯仿溶剂制备共混膜的（a）AFM、（c）TEM; 甲苯制备共混膜的（b）AFM、（d）TEM；（e-g）相应共混膜的GIWAXS图。
全文链接：
https://doi.org/10.1002/aenm.202200165
相关进展
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
