2022年4月27日，复旦大学材料科学系刘云圻院士、王洋青年研究员团队在Matter期刊上发表了一篇题为“An all-C–H-activation strategy to rapidly synthesize high-mobility well-balanced ambipolar semiconducting polymers”的新研究。
科研团队通过全C-H活化策略（2步C-H活化反应），仅仅耗时2个钟头就快速合成了分子量可控的聚合物半导体材料，实现了合成步骤的缩减和时间成本的降低，并进一步提高了产率。该系列聚合物应用到柔性场效应晶体管中，展示了优异的平衡双极性载流子迁移率。
复旦大学材料科学系2020级博士研究生沈涛和2020级硕士研究生李文豪为论文的共同第一作者；王洋青年研究员为“Lead contact”通讯作者，赵岩青年研究员和刘云圻院士为共同通讯作者。
聚合物半导体材料因其在柔性光电子器件、可穿戴电子、仿生传感和神经系统等领域的巨大潜力，引起了工业界和学术界的极大兴趣。尤其是能同时传输电子和空穴的双极性聚合物半导体材料，对于柔性有机电子电路和有机发光晶体管的制造具有重要意义。近年来由于吡咯并吡咯二酮衍生物（DPP）的优异分子平面性和良好的拉电子能力，基于DPP的有机半导体材料的合成与应用受到了广泛关注。这其中，基于DPP的双极性聚合物半导体可以展示出超过3 cm2 V−1 s−1的空穴/电子迁移率。
然而高性能双极性半导体材料的开发至少还存在着3个科学问题：1）双极性的不平衡性问题，也就是说其p-型迁移率远大于n-型；2）合成上的困难，高迁移率聚合物多通过Stille或者Suzuki偶联聚合而成，需要多步反应，尤其是硼酸酯和C-Sn官能团化反应挑战很大，提纯较困难。这其中尤以有机锡试剂为甚，且有机锡试剂毒性较大，若要进一步放大量合成难度很大；3）高分子量与低溶液加工性之间的矛盾。一般认为要获得高性能，就要使所合成的聚合物分子量越高越好。但是，高分子量往往会导致聚合物溶解度较低，从而使溶液加工性变差。所以，在设计合成高性能聚合物半导体时，要同时兼顾半导体性能和溶液加工性，也就是说对于聚合物分子量的控制就显得尤为重要。
近日，复旦大学材料科学系刘云圻院士、王洋青年研究员团队通过全C-H活化策略，快速合成了分子量可控的高性能DPP类平衡双极性聚合物半导体（如图1所示）。从单体到聚合物只需要两步。第一步的单体合成以及第二步的C-H直接芳基化聚合都可以在1 h内完成，并且可以通过对时间的调控来得到不同分子量的聚合物。这得益于DTD、DFD两个新受体高的反应活性。另外，通过F取代有效地调控了分子能级和分子平面性，进而使得薄膜晶体管具有优异的平衡双极性特征，其空穴和电子迁移率分别为达3.56和3.75 cm2 V−1 s−1（空穴与电子迁移率之比接近1.0）。

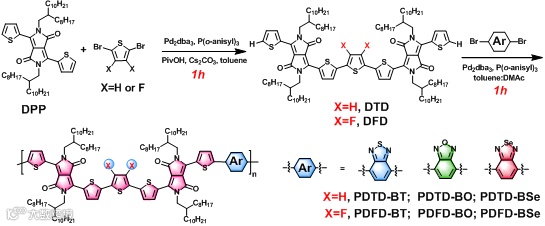

图1：全C-H活化策略合成路线
如图2所示，通常H-Aggregation的薄膜更有利于载流子的传输，该系列聚合物通过F取代，可以有效地提高H-Aggregation比例。同时，F原子取代加深了HOMO和LUMO能级。更深的LUMO能级有利于电子的稳定传输。因此，F取代的聚合物，例如PDFD-BT，就展示了更高的电子迁移。值得一提的是，在F取代的聚合物中还存在着F···S非共价键相互作用，使得F取代系列的聚合物具有更好的分子平面性和更强的分子间相互作用，从而有利于载流子的传输（如图2H所示）。

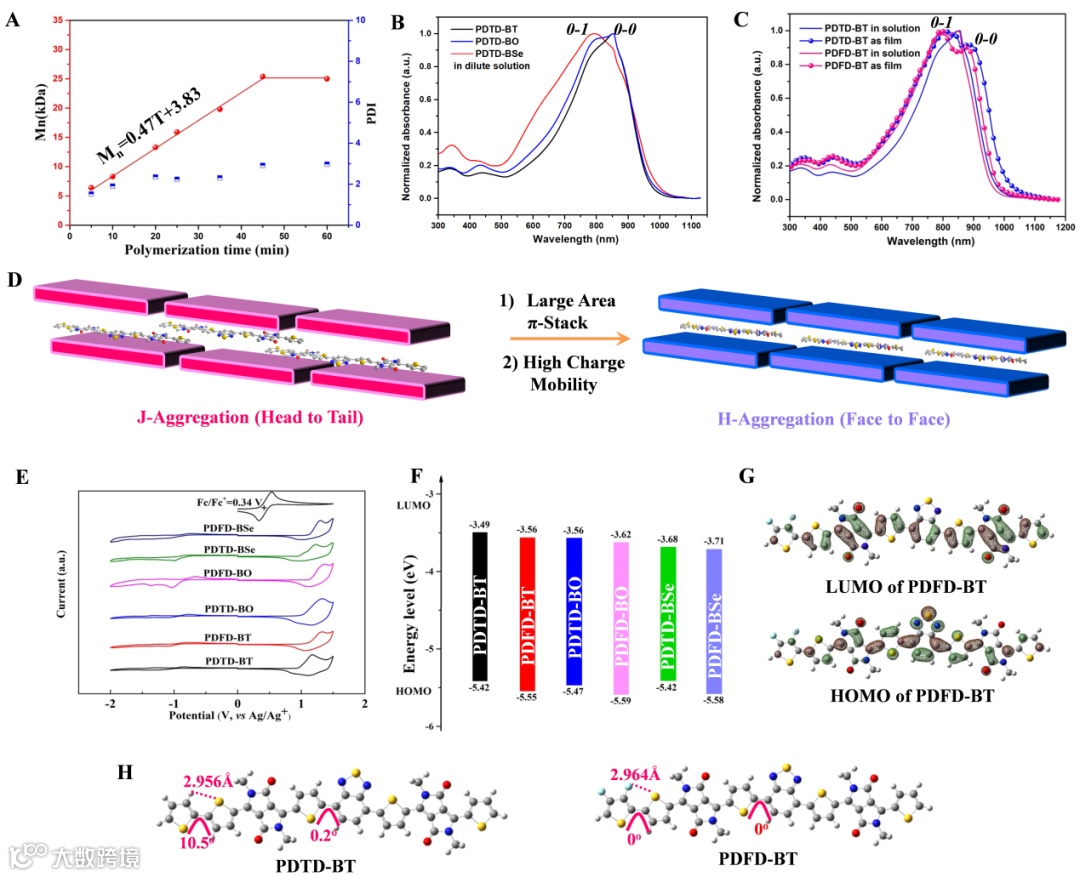

图2：聚合物物理化学性质表征以及计算模拟的分子骨架示意图
进一步利用GIWAXS，论文还研究了F原子取代对系列聚合物薄膜的结晶和堆积方式的影响，进而阐释了性能提升的机理。如图3（A）所示，6种聚合物均呈face-on堆积方式。但是，根据图3（C）中的π-π堆积衍射峰计算得知F取代的聚合物薄膜存在更小的π-π堆积距离。例如PDTD-BT薄膜的π-π堆积距离为3.69 Å，而F取代的PDFD-BT薄膜的π-π堆积距离缩小为3.59 Å。更紧密的π-π堆积更有利于载流子的传输。所以F取代的聚合物展示了更高的迁移率。结合F取代对前线轨道能级LUMO以及聚合物聚集态结构的影响，F原子取代策略更加有利于电子迁移率的提升，从而最终获得了优异的平衡双极性半导体性能。空穴和电子迁移率分别为3.56和3.75 cm2 V−1 s−1，空穴与电子迁移率之比接近1.0，是已报道的基于DPP类双极性聚合物的最佳性能之一（综合考虑迁移率和双极性传输的平衡性）。

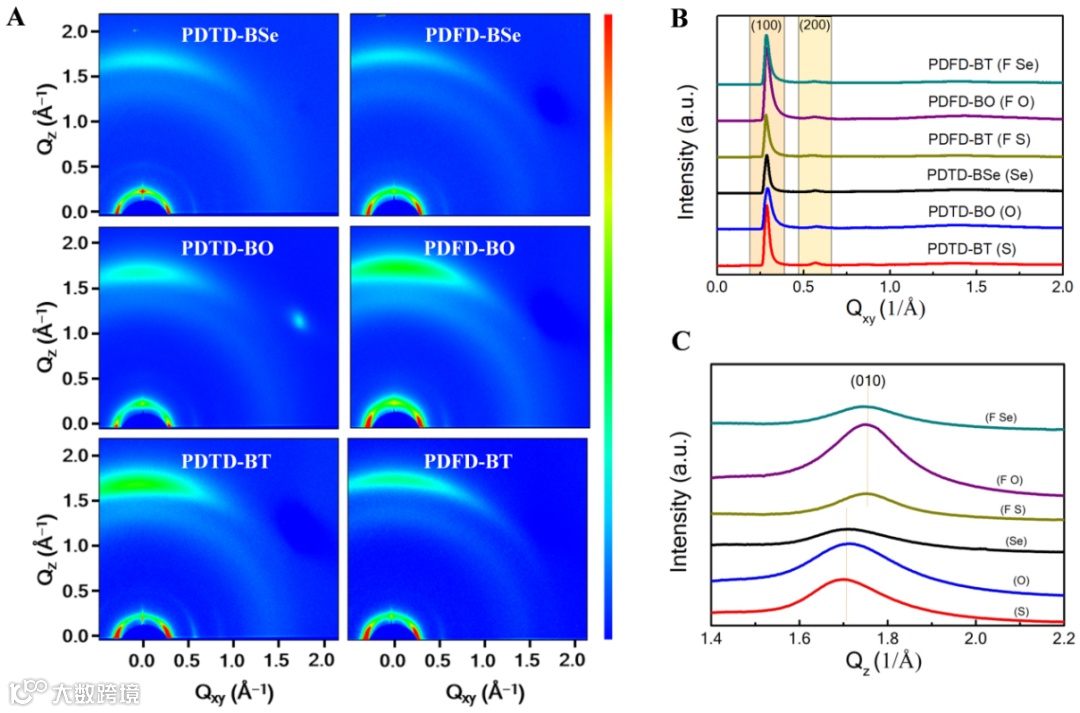

图3：六种聚合物薄膜的GIWAXS。（A）2D图像；（B）in-plane方向；（c）out-of-plane方向
论文信息：
https://doi.org/10.1016/j.matt.2022.04.008
来源：小柯化学
相关进展
中科院化学所刘云圻院士课题组等Chem：在高稳定性聚合物FET研究方面取得进展
免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
