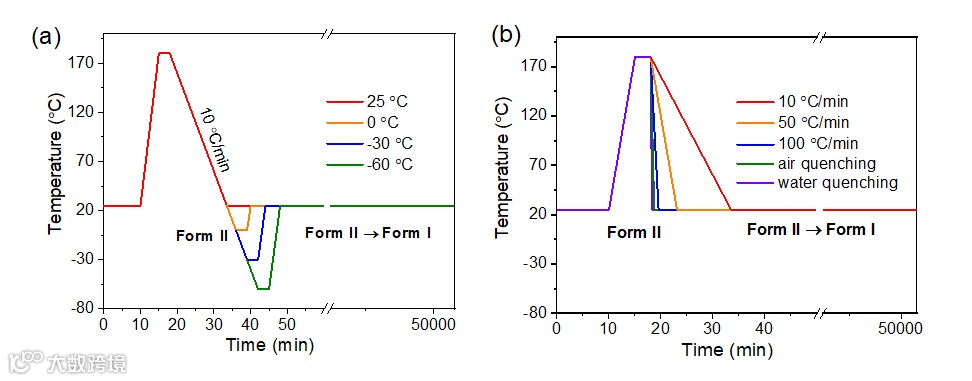

图1. 实验热处理程序: (a) 样品以10 ºC/min降至不同温度处理3 min，再升至25 ºC退火: (b) 样品以不同速率降至25 ºC退火

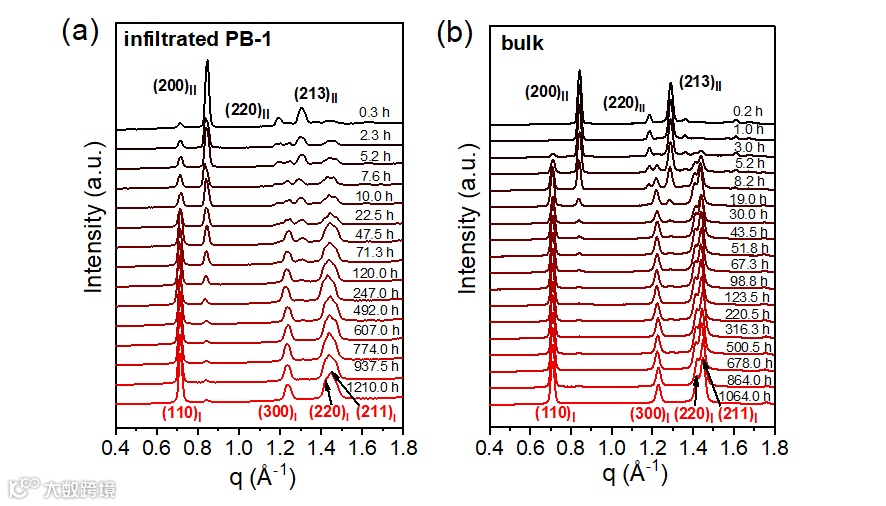

图2. 受限 (a) 和本体 (b) 样品在室温下退火的WAXS曲线

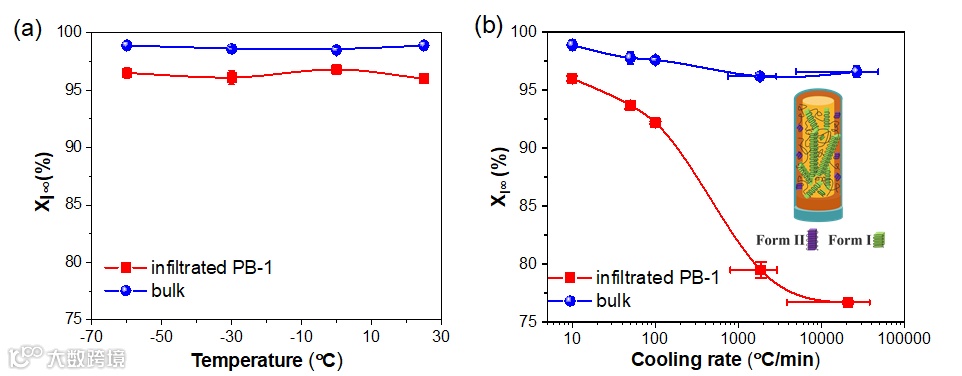

图3. 饱和转变程度与预处理温度 (a) 和降温速率 (b) 的关系
本文通过设计热处理程序系统研究了受限在AAO中的PB-1的晶型转变，发现降温速率是影响饱和转变程度的最重要因素。受限样品转变程度的降低可能同AAO中晶体的形貌有关。在二维受限的AAO中，晶体的生长受到限制，结晶“破碎化”，不再以球晶的形态存在。受限样品的结晶动力学一般由成核主导，导致片晶之间的堆积较为松散，靠近孔壁处的Form II中可能难以发生Form I的成核。随着降温速率的增大，堆积更为松散，最终导致更多的区域中的Form II难以转变，在实验观察的时间尺度内长期以Form II形式存在。
原文链接：
https://doi.org/10.1021/acs.macromol.2c01041
相关进展
中科院化学所刘国明研究员特约专论：高分子在氧化铝纳米孔道中受限结晶的研究进展
大连理工大学马红卫课题组 Macromolecule：活性阴离子共聚合诱导结晶方法
复旦大学彭娟团队 ACS Nano: 共轭高分子的晶型及结晶取向调控
达特茅斯学院张文麟 Macromolecules：链缠结对聚合物结晶成核的影响
免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
