纤维素是世界上含量最多、分布最广的的生物高分子之一。为了将纤维素加工成功能材料，通常需要使用纤维素溶剂。然而，现有的纤维素溶剂存在纤维素溶解度低、价格高昂、环境污染严重或者对纤维素聚合度要求苛刻等问题。浓酸能溶解纤维素的现象早已被发现。特别是浓硫酸具有价格低廉且能溶解大部分其它化学物质的特点，为优良的候选纤维素溶剂。然而，用浓硫酸溶解纤维素存在溶解度低及纤维素降解严重的问题。因此，纤维素经浓硫酸溶解后几乎不具有实用性。

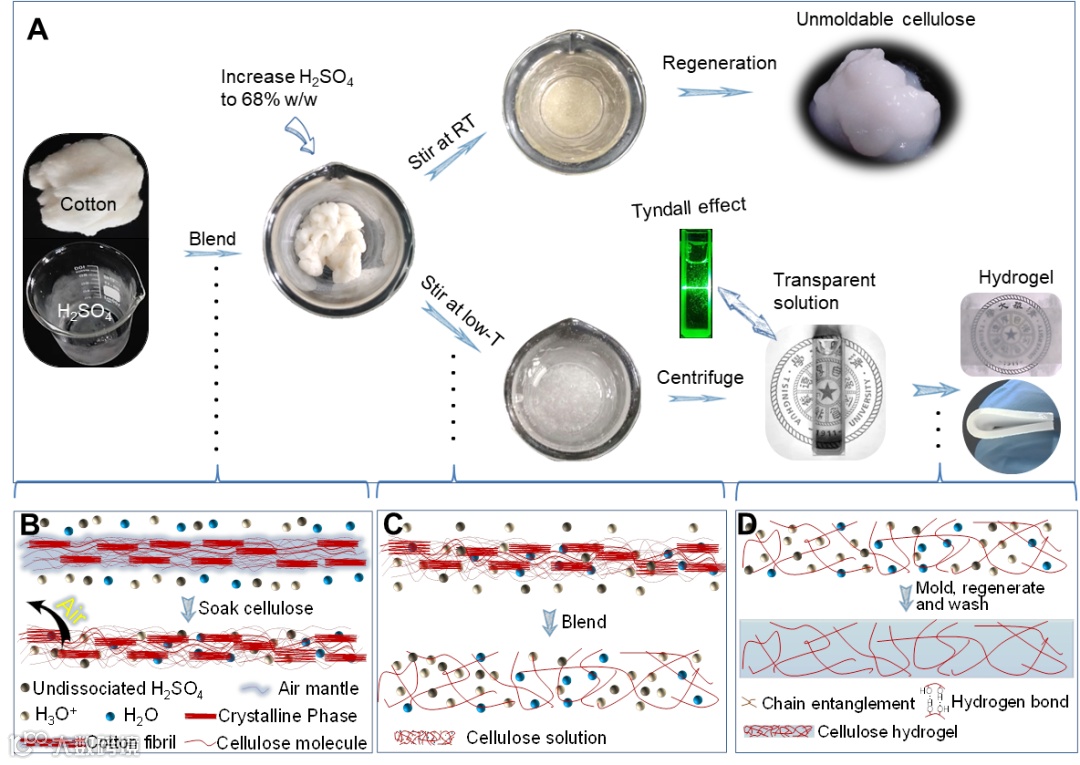

基于以上背景，本研究开发了低温两步浓硫酸法纤维素溶解体系（图1）。该体系具有极高的纤维素溶解度（>300 g/L），且纤维素溶解速率快、再生纤维素得率高（>0.92 g/g）、再生过程中纤维素可成型（图2）。带来这些优良特性的原因主要是在低温下，较低浓度的浓硫酸对纤维素具有很高的亲和性，而高浓度浓硫酸与纤维素直接接触时亲和性很小（图2D）。

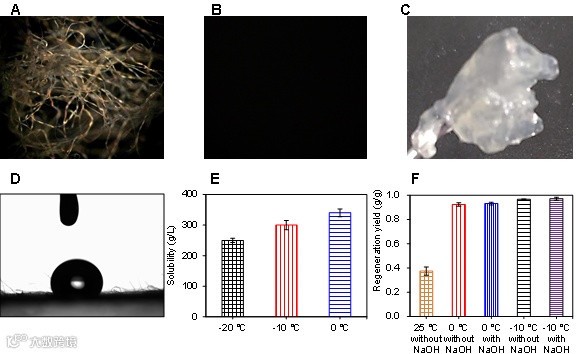

图2. 纤维素在低温两步浓硫酸中的溶解及再生。（A）棉纤维素在溶解前的偏光显微照片，（B）棉纤维素在两步法浓硫酸中溶解后的偏光显微照片，（C）300 g/L的棉纤维素溶液，（D）0 °C时 68% 浓硫酸与纤维素的接触角，（E）纤维素在不同温度的两步浓硫酸中的溶解度，（F）不同条件下再生纤维素的得率。
通过使用低温两步浓硫酸法，再生纤维素的聚合度与性质高度可调。其中硫酸的起始浓度、加入前纤维素的温度、溶解过程温度、纤维素再生温度、再生试剂以及溶液存放时间均会影响再生纤维素的聚合度（图3）。再生纤维素的聚合度为起始纤维素的4%-90%。

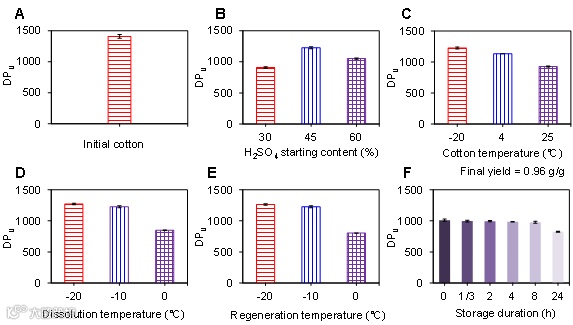

图3. 不同过程参数对再生纤维素聚合度的影响。（A）棉纤维素的初始聚合度，（B）起始硫酸浓度对再生纤维素聚合度的影响，（C）加入前纤维素温度对再生纤维素聚合度的影响，（D）溶解温度对再生纤维素聚合度的影响，（E）再生温度对再生纤维素聚合度的影响，（F）存放时间对再生纤维素聚合度的影响。
使用该纤维素溶解体系，可制备超高强度纤维素水凝胶、高强度纤维素丝、各种均相纤维素基复合材料、纤维素寡糖、甚至对纤维素开展均相化学改性（图4）。

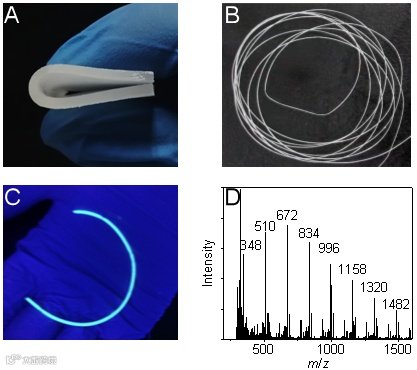

图4. 低温两步浓硫酸的功用。（A）制备超高强度纤维素水凝胶，（B）制备高强度纤维素丝，（C）制备各种均相复合物，图为聚集诱导发光染料@纤维素无相复合物，（D）制备纤维素寡糖。
相关研究成果近日以“Super solvent of cellulose with extra high solubility for tunable cellulose structure with versatile application”为题，在线发表于Carbohydrate polymers（DOI: 10.1016/j.carbpol.2022.119917）。清华大学博士后陈根强为第一作者，危岩教授为通讯作者。
原文链接：
https://doi.org/10.1016/j.carbpol.2022.119917
相关进展
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
