日本理化学研究所侯召民教授课题组 Angew：稀土催化剂调控聚异戊二烯微观链结构制备自愈合聚烯烃材料

高分子科技

2022-09-03

导读：从单一的工业级单体出发，通过一步聚合反应合成了具有自修复功能的聚烯烃材料，也为将来聚烯烃材料的设计合成提供了新思路...

点击上方“蓝字” 一键订阅

聚烯烃材料具有量轻、廉价、耐腐蚀以及卓越的机械强度等理化性质，是现代工业最重要的塑料原料之一，也是我国国民经济持续稳步发展不可或缺的重要原料。在聚烯烃材料使用过程中，发生物理损伤后具备自动愈合的聚烯烃材料具有广泛的应用前景，但这类聚烯烃材料的合成却面临巨大挑战。

材料的自修复机制主要分为化学相互作用和物理相互作用两类，通过化学相互作用引发自动愈合的材料主要依靠材料中的动态化学作用，如可逆/非可逆共价键、氢键、金属离子配位键等。这类材料通过巧妙的设计可以实现自修复功能，但这类材料的合成往往需要多步化学反应将功能化基团引入聚合物网络中，导致使用成本过高，且这些化学相互作用对材料真实服役环境（如高湿度、酸、碱等）比较敏感，从而降低其自修复效率。相比之下，通过微相分离、范德华作用力等物理相互作用实现的自修复往往不需要引入特定的官能团，从而可以实现低成本的大量生产。因此，通过催化剂和聚合物的分子设计，将这类物理相互作用在聚合过程中引入传统聚烯烃材料的微观结构中，理论上可以制备具有自修复性能的高附加值聚烯烃材料。

日本理化学研究所侯召民教授和王号兵博士（现华南理工大学前沿软物质学院教授）长期致力于利用稀土金属配合物催化烯烃聚合/共聚制备功能化聚烯烃材料，成功实现了一系列含有杂原子（氧、硫等）的功能化α-烯烃间规选择性聚合及与乙烯共聚、非共轭α,ω-二烯高区域和立体选择性环化聚合及与乙烯共聚、苯甲醚取代丙烯与苯乙烯共间规完美交替共聚等（J. Am. Chem. Soc. 2019, 141, 12624; Angew. Chem., Int. Ed. 2020, 59, 7173），制备了一系列结构新颖、性能独特的功能化聚烯烃及共聚物。特别是该课题组利用钪催化剂实现了乙烯与苯甲醚基丙烯的高效共聚，成功合成了高分子量、乙烯-取代丙烯交替为主同时含有少量短链聚乙烯的多嵌段共聚物（J. Am. Chem. Soc., 2019, 141, 3249），出人意料的是，此类共聚物是一类具有自愈合和形状记忆性能的智能高分子材料。该研究发现改变苯甲醚基团上的取代基对共聚物的力学和自愈合性质影响巨大，如利用乙烯与两类不同的甲氧基芳基取代丙烯进行可控三元共聚反应，可获得一系列组份可调控的三元无规共聚物，且这类三元共聚物表现出显著提升的自愈合和力学性能，其自愈合能力几乎不受环境影响，在空气、水、酸与碱溶液中均可高效愈合（Angew. Chem., Int. Ed. 2021, 60, 26192）。

随后，作者将目标转向廉价的化工单体，期望通过简单单体的聚合直接合成自修复材料。异戊二烯是一种大量使用的化工原料，该单体通过不同的聚合方式可产生不同微观结构的聚异戊二烯，导致所得产物表现出不同的物理和机械性质，如顺式1，4-聚异戊二烯是天然橡胶的主要成分，是一类高流动性的黏态材料，而反式1，4-和3，4-聚异戊二烯是拉伸强度较高的塑料材料。作者设想，通过不同催化剂调节聚异戊二烯中不同结构的含量，是否能引入纳米级别的微相分离，从而使异戊二烯均聚物产生自修复性能？

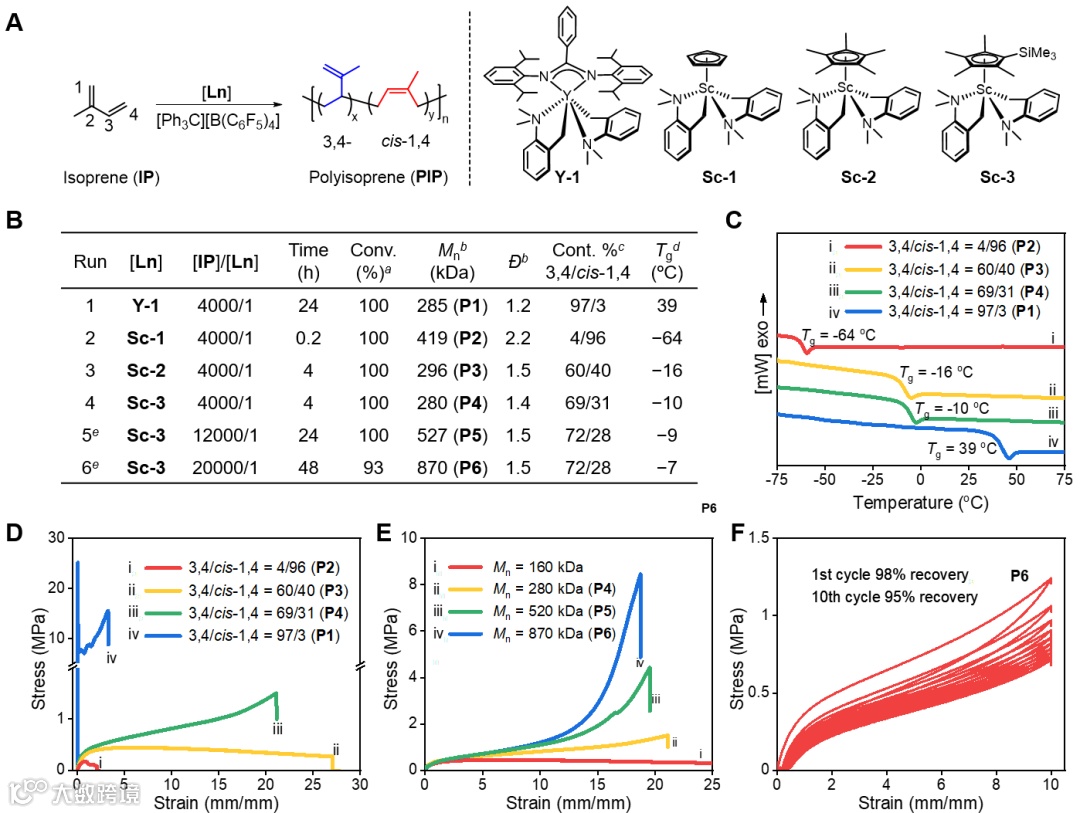

作者挑选了四个稀土催化剂，分别制备了不同顺式1，4-和3，4-含量的聚异戊二烯，研究发现，两种组分的比例对材料的玻璃化转换温度和力学性能产生了巨大的影响。如高顺式1，4-含量的聚合物具有较低的玻璃化温度和较差的力学性能，高3，4-含量的聚合物玻璃化温度较高，室温下是一类塑料材料。而顺式1，4-和3，4-比例约为30:70的一类聚合物表现出了较好的弹性体特征，具有高分子量聚合物表现出了更高的力学强度和弹性（图1）。

图1. 材料的制备与力学性能

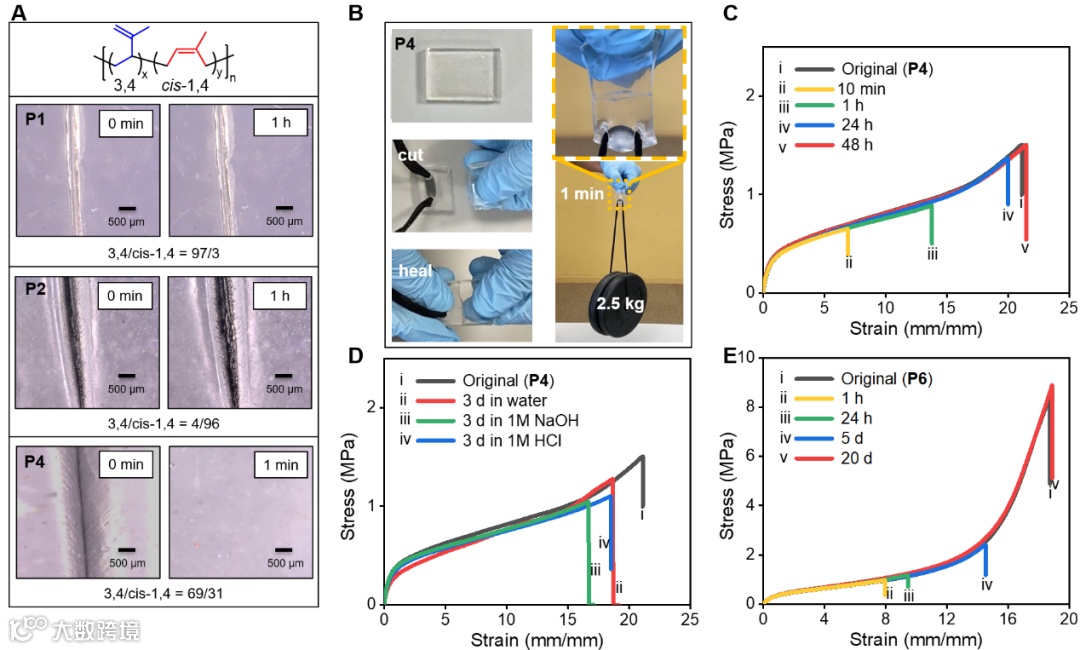

值得一提的是，这类弹性体材料（P4）用利器切断后产生了快速的自愈合效果，而相应的高顺式1，4-和3，4-含量的聚异戊二烯并不具备自修复效果。P4制成的块状材料完全剪短后再次接触，1分钟后便能承受2.5公斤的负重，1小时候可以称重5公斤的负重。这个材料不仅在空气中可以实现较快的自修复，在水中、酸、碱中均可以实现较好的自修复性能（图2）。

图2. 材料的自修复性能

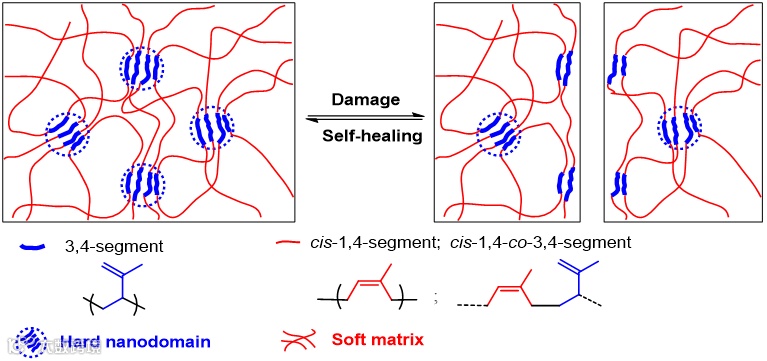

作者通过固体核磁研究了这类弹性体中不同组分的动态作用，证实了顺式1，4-结构的单元具有较高的流动性，而3，4-结构单元的聚集会产生纳米级别的微相分离。小角度X射线散射（SAXS）分析也观测到纳米级别的微相分离， 3，4-结构单元的聚集平均半径约为6 nm，不同聚集体之间的平均距离为29.5 nm。这种3，4-结构单元作为硬相，在流动性较高的顺式1，4-本体上产生的微相分离导致这类聚合物具有了较好的弹性。当聚合物发生物理损伤后，流动性较高的顺式1，4-单元的快速链运动会带动3，4-结构的重新聚集，产生无需外加刺激的自修复现象（图3）。值得一提的是，当把这种自修复聚异戊二烯进行完全氢化后，产生的饱和聚烯烃材料同样具有较好的弹性和自修复性能。该工作从单一的工业级单体出发，通过一步聚合反应合成了具有自修复功能的聚烯烃材料，也为将来聚烯烃材料的设计合成提供了新思路。

图3. 材料的自修复机理

以上成果发表在近期的德国应用化学期刊（Angew. Chem., Int. Ed. 2022, DOI: doi.org/10.1002/anie.202210023），文章的通讯作者是日本理化学研究所侯召民主任研究员，第一作者是华南理工大学王号兵教授。

原文链接：

https://onlinelibrary.wiley.com/doi/10.1002/anie.202210023

华南理工大学前沿软物质学院王号兵课题组因发展需求，长期招聘博士后研究人员，年薪>40万。目前课题组得到科技部重点研发计划重点专项、广东省“珠江人才计划”引进创新创业团队（海外青年英才）、国家自然科学基金面上项目、‘双一流’高校科研启动经费、广东省自然科学基金等纵向项目以及中石油、金发科技等企业横向项目的大力支持。研究经费充足，仪器齐全，欢迎具有有机化学、金属有机、高分子合成和材料合成背景博士生申请（邮箱：haobingwang@scut.edu.cn）。

日本理化学研究所侯召民教授课题组Angew：在制备快速自愈合聚烯烃功能材料取得新进展

日本理化学研究所侯召民教授课题组：稀土催化的功能化丙烯与苯乙烯间规立体选择性的交替共聚

日本理化所侯召民教授、大连理工大学罗一教授 JACS: CO2参与的N2断裂与官能团化反应

高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn

诚邀投稿

欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。

欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。

申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。

点

这里“阅读原文”，查看更多

【声明】内容源于网络

高分子科技

高分子科技®协同全球高分子产业门户及创新平台 “ 中国聚合物网 www.polymer.cn ” ，实时报道高分子科学前沿动态，关注和分享新材料、新工艺、新技术、新设备等一线科技创新设计、解决方案，促进产学研及市场一体化合作的共同发展。

内容 16581

粉丝 0

高分子科技高分子科技®协同全球高分子产业门户及创新平台 “ 中国聚合物网 www.polymer.cn ” ，实时报道高分子科学前沿动态，关注和分享新材料、新工艺、新技术、新设备等一线科技创新设计、解决方案，促进产学研及市场一体化合作的共同发展。

总阅读6.6k

粉丝0

内容16.6k
