近日，清华大学化工系徐军课题组在《Materials Horizons》期刊上发表了题为Thermal and UV Light Adaptive Polyurethane Elastomer for Photolithography-Transfer Printing Flexible Circuits（doi:10.1039/D2MH01005D）。本文提出了“一石二鸟”的简便策略，用于合成热-紫外调控的聚氨酯弹性体，该弹性体具有高强度、自愈合、表面可改性和图案化功能，可用于光刻-转印柔性电路。文章的第一作者为史家昕博士，本研究得到清华大学自主科研项目和国家自然科学基金等资助支持。

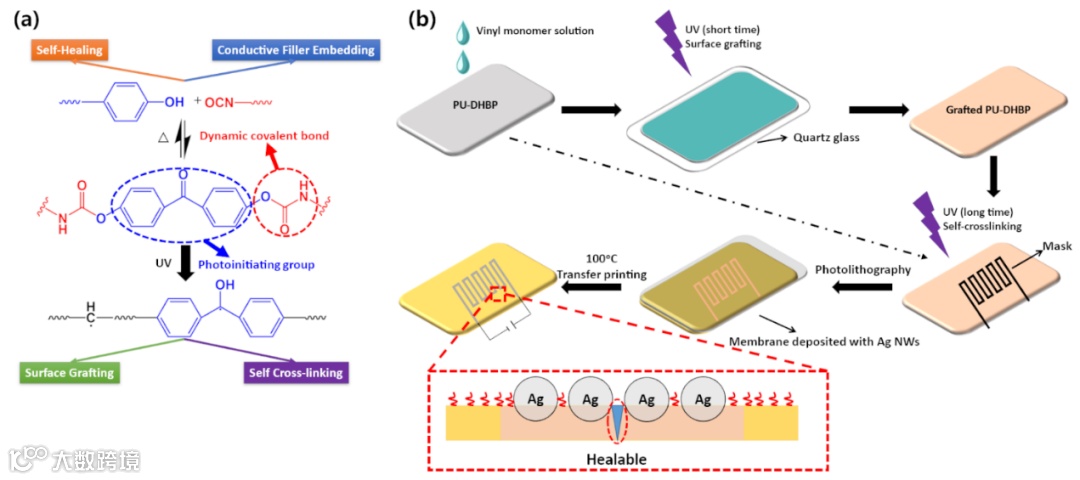

作为柔性电子领域中的可拉伸基底，聚合物弹性体的本征性能非常重要，包括强度、回弹、自愈、功能化、图案化印刷等。然而，如何平衡这些性质，仍然是一个重要挑战。此外，聚合物的表面改性在柔性电子的应用中也非常重要，例如油墨印刷、抗菌等，而这很少被报道。基于本课题组前期对酚-氨基甲酸酯动态共价键（Polymer, 2019,121788； ACS Sustain. Chem. Eng. 2020, 8, 1207; Polym. Chem. 2021, 12: 2421）调控的系统研究和对聚氨酯/脲高韧性分子机制的理解（Macromolecules, 2022, 55, 3020; Mol. Simul. 2021, 47, 1258），开发了一种多功能的动态共价交联聚氨酯弹性体。其中，起到核心作用的是二羟基二苯甲酮单体。首先，其与异氰酸酯反应形成的酚-氨基甲酸酯键是一种高温解离的动态共价键，赋予材料自愈合、表面粘附导电颗粒等性质。其次，二苯甲酮单元对紫外光敏感，可产生自由基，从而实现表面接枝改性和图案化控制导电颗粒粘附性等性质（图1）。

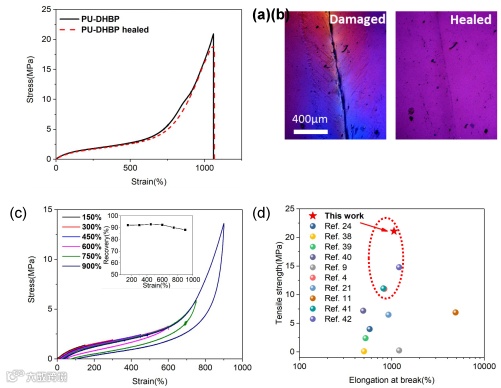

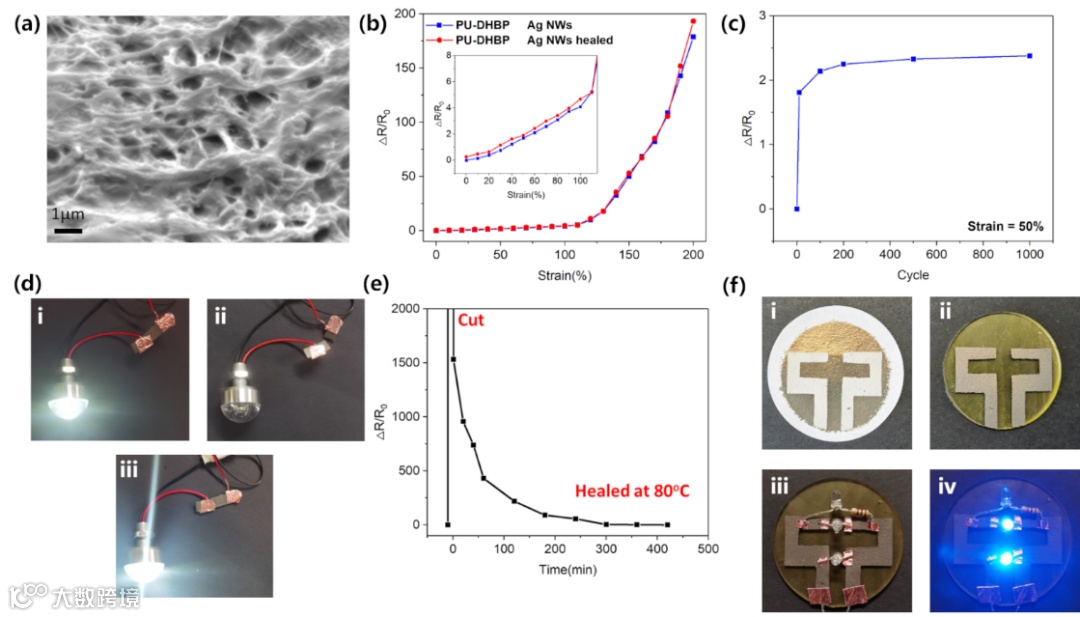

基于适当的软硬段和化学交联结构设计，该材料具有高强度、高回弹率等特点，且自愈合效率高（图2）。短时间的紫外照射可以使材料表面产生少量自由基，诱发表面涂覆的烯丙基单体聚合，实现表面改性，同时保留自愈合性（图3b-c）。而长时间的紫外照射会在表面产生大量不可逆的C-C键，使照射区域模量提高、松弛速率下降（图3d-f）。因此，可以利用光刻法先在材料表面形成局部自交联的图案，再将沉积有导电颗粒的薄膜覆盖于材料上，利用动态共价网络的重排实现导电颗粒的图案化牢固粘附（图4a,4f）。所制备的柔性电路具有低电阻、电导率稳定、可愈合等特点(图4b-e)。本研究开发了一种合成简单、多功能的柔性电子聚合物基体，同时提供了光刻-转印制备柔性电路的新策略。未来，基于功能单体的动态聚合物可应用在不同领域的各种功能性材料中。

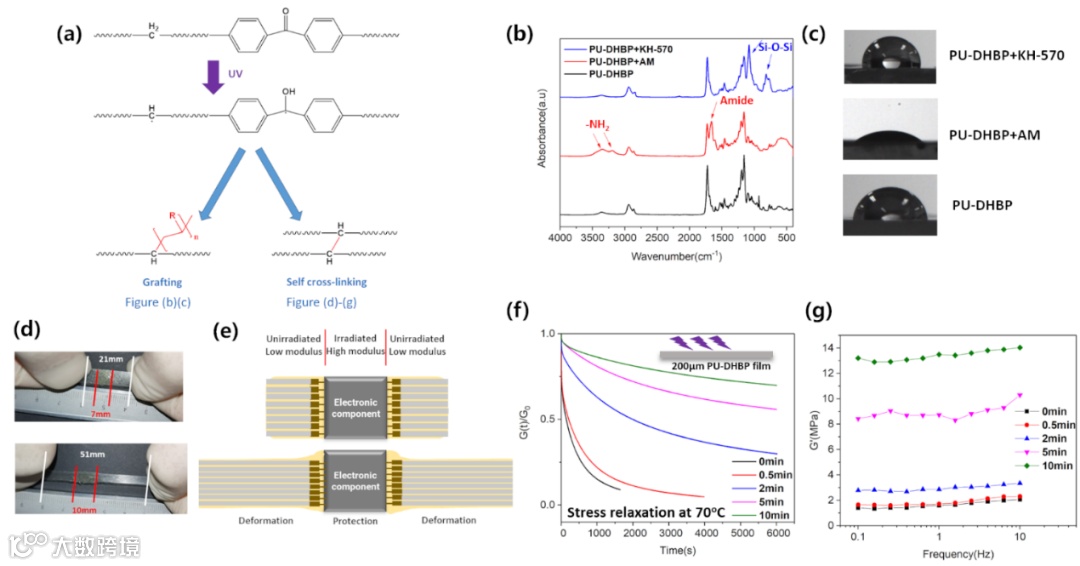

图3 利用二苯甲酮单元实现弹性体的表面光接枝、表面自交联
原文链接：
https://pubs.rsc.org/en/Content/ArticleLanding/2022/MH/D2MH01005D
相关进展
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
