纤维素、甲壳素等天然高分子在生物合成过程中形成了独特的多层次结构，通过“自上而下”的方法剥离得到的高性能纳米材料可进一步构建生物基功能材料。然而由于高能耗、化学品的大量消耗及复杂的后处理工艺，目前天然高分子纳米材料的生产成本仍然较高。
针对这一问题，西湖大学王蕾团队近期开发了基于2,3-环氧丙基三甲基氯化铵和尿素的反应型低共熔溶剂体系（DES），实现了低能耗、无废弃物排放的纳米纤维素生产工艺，并得到了一系列新型的纤维素功能材料。该成果以“Multifunctional cellulosic materials prepared by a reactive DES based zero-waste system”为题发表在期刊《Nano Letters》，第一作者为西湖大学工学院博士后杨贤鹏博士，通讯作者为西湖大学中植助理教授王蕾。

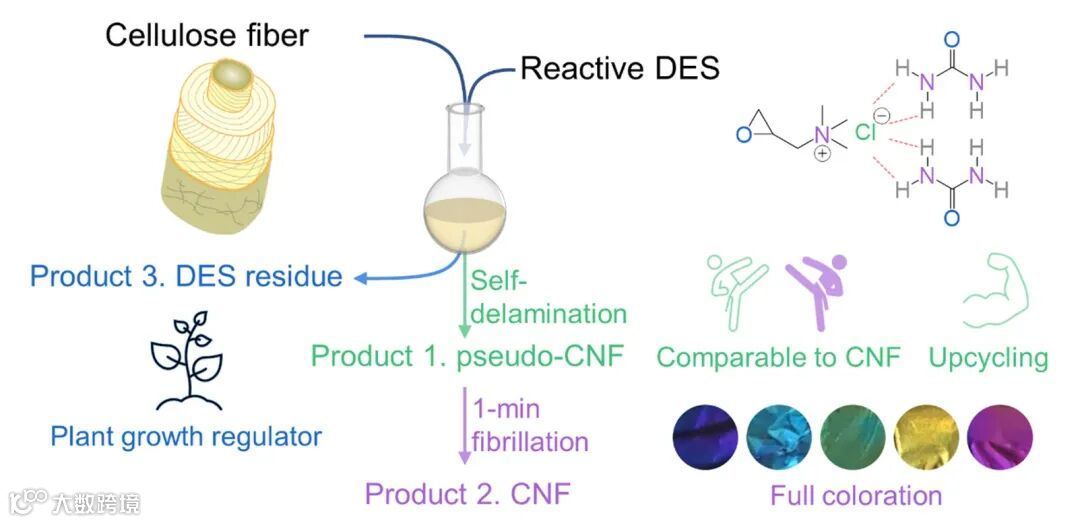

纤维素在低共熔溶剂（deep eutectic solvent）中处理后发生阳离子化反应，植物细胞壁的多层次结构发生了自脱层现象（self-delamination），所得产物1被称为准纤维素纳米纤丝（pseudo-CNF），具备与纤维素纳米纤丝相当的性能，并展现出独特的再造增强特性（upcycling）；产物1在破壁机的剪切作用下，可解纤成作为产物2的纤维素纳米纤丝（CNF），可用于制备全色域的自支撑干涉膜；而低共熔溶剂残液稀释后可直接作为植物生长调节剂使用，实现整个工艺无废弃物产生。
相比于纤维素的纤维状结构，经过低共熔溶剂处理后，由于溶胀作用和静电相互作用，细胞壁薄层之间发生了自脱层现象，产物1呈现薄层状结构，其长度和宽度在微米尺度，厚度接近纳米尺度（图2a–b）。

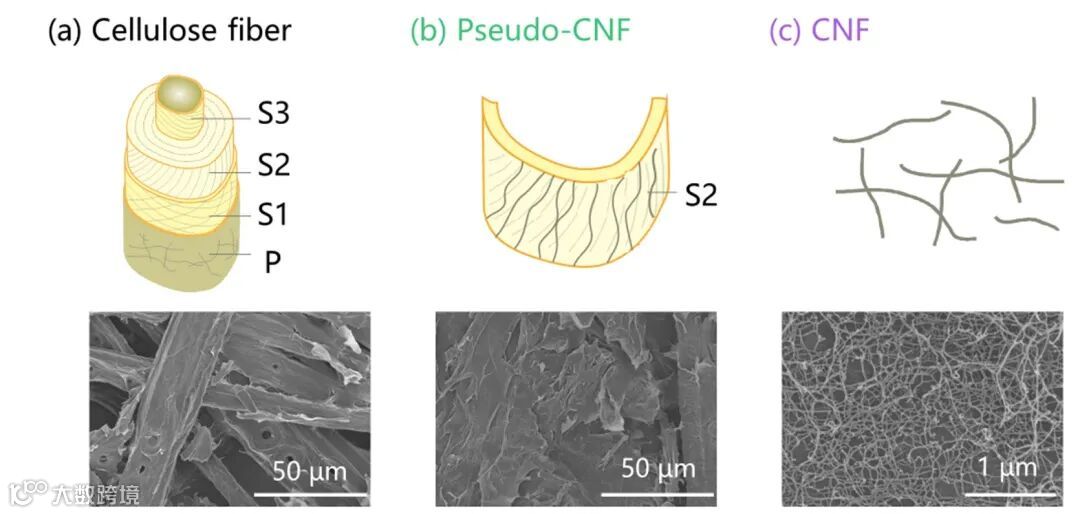

图2. 纤维素纤维、pseudo-CNF和CNF的结构示意图及对应的SEM图
由产物1（处理4 h的HP-4h样品）制得的片材在拉伸性能上与纳米纤丝（HP-NF）接近（图3a），因此产物1被称为准纤维素纳米纤丝（pseudo-CNFs）。另外，由于在分散-再造过程中发生纤丝化，pseudo-CNFs第一次实现了纤维素材料的再造增强性能。在HP-2h片材的分散-再造循环中，随着循环次数的增加，强度由初始的83.8 MPa增强到第5次再造后的134.0 MPa（图3b）。以上现象适用于不同的纤维素原料，包括综纤维素、高木质素含量的植物纤维和漂白针叶硫酸盐木浆等。
图3. （a）处理时间对pseudo-CNF拉伸性能的影响；（b）分散-再造循环对pseudo-CNF拉伸性能的影响
薄层状结构经过简单解纤可得到产物2纤维素纳米纤丝，其突破性应用是将阳离子化CNFs用于制备全色域的自支撑干涉膜（图4）。选择疏水的磨砂玻璃作为基底时，铸膜干燥后的膜容易揭下，膜呈现的颜色由厚度决定（图4d–g）。

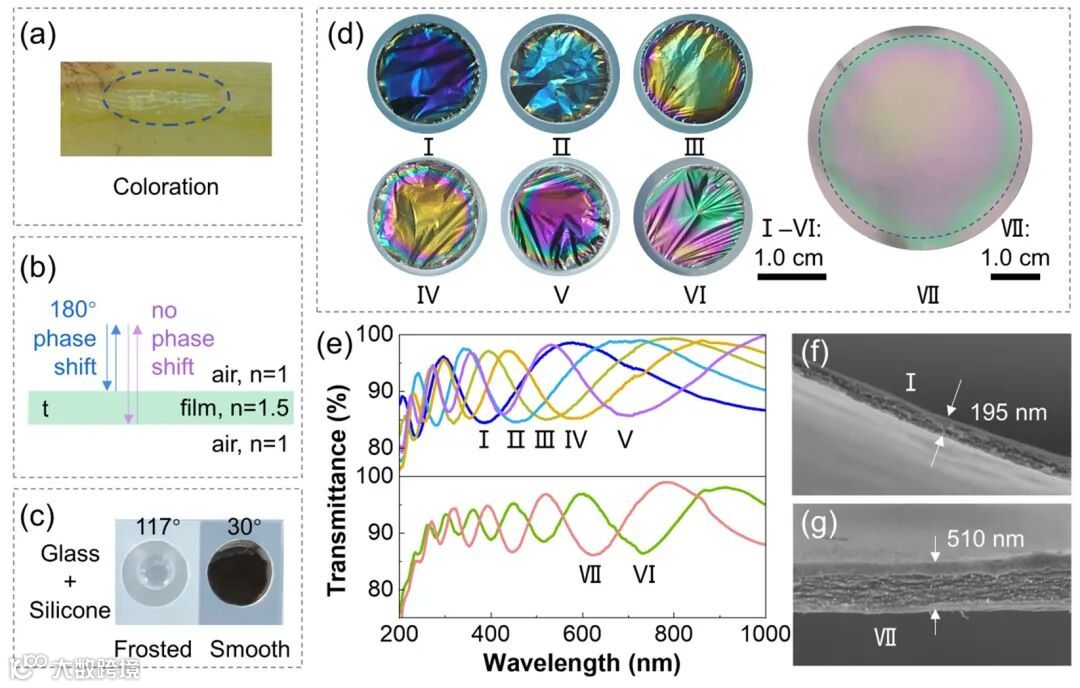

图4. (a) 阳离子化CNFs涂覆于香蕉表面作为保鲜剂时呈现彩虹色. (b) 光经薄膜上下表面反射，薄膜为光密介质，空气为光疏介质. (c) 阳离子化CNFs用于制备自支撑干涉膜的关键是干燥的基底，在疏水的蒙砂玻璃表面易实现. (d) Ⅰ–Ⅵ为casting方法制得的自支撑干涉膜，厚度为192–352 nm（计算得到）；Ⅶ 为膜法过滤得到的干涉膜，亦可完整揭下. (e) 干涉膜在200–1000 nm波长下的透过率曲线. (f–g)干涉膜的截面SEM图.
不同于纤维素纳米晶制得的结构色材料，纤维素纳米纤丝之前一直被认为无法用于制备自支撑干涉膜。而本研究首次证明了CNFs可用于制备干涉膜。相较于纤维素纳米晶干涉膜，CNFs干涉膜不仅在厚度上小两个数量级，可通过改变膜厚度调控颜色，且具有更好的柔韧性。该薄膜材料有望用于光学涂层、防伪和传感等领域。
论文链接：
https://doi.org/10.1021/acs.nanolett.2c01303
相关进展
清华大学张衍国、周会和西湖大学王蕾等 Nat. Commun.：解耦温度压力由纤维素水热合成亚微米碳球
普渡大学李恬教授、剑桥大学Vignolini 教授 《Adv. Sci》：结构着色的辐射制冷纤维素薄膜
广西大学聂双喜教授团队《Nat. Commun.》：集雾发电的纤维素新材料
燕大焦体峰教授/马金铭博士等 CEJ：一种用于火灾预警的可生物降解纤维素基阻燃摩擦纳米发电机
免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
