北京时间2022年7月19日，上海科技大学刘巍教授团队在Matter期刊上发表了一篇题为“Self-driven lithium extraction by directional liquid transport nonwoven”的研究成果。
课题组通过将一层含有锂离子筛颗粒的疏水纤维层和一层亲水纤维层复合，构建具有润湿梯度的提锂非织造材料，直接依靠水溶液重力与材料自身的毛细管压力差，引导水溶液穿透材料内的曲折孔道与离子筛颗粒接触，无需任何外部驱动力的情况下实现了锂离子的提取。
上海科技大学物质学院陈鑫博士为论文第一作者，上海科技大学物质学院刘巍教授为论文唯一通讯作者。
在“碳达峰”和“碳中和”的宏大使命之下，作为新能源汽车、3C消费电子和储能这些领域最不可或缺的能源金属，锂正在成为一种战略性资源。商业锂主要来自于陆地锂矿，存在数量有限且地理上分布不均的问题。作为一种大量且与地理位置无关的锂资源，海洋和盐湖卤水含有巨大的锂储量。因此，从海水/盐水中提取锂被认为是最具潜力的方法。
现有提锂工艺基于离子置换吸附法的锂离子筛膜可实现对Li+的提取，而传统锂离子筛膜的结构致密，液态锂源（海水/盐水）须施加外部压力作为驱动力才能实现液体的渗透。因此，传统锂离子筛膜在提锂过程中会造成额外的能耗问题。
近日，刘巍教授团队开发一种具有定向水渗透功能的复合不对称非织造材料（composite asymmetric nonwoven, CAN），CAN由一层含有锂离子筛（钛酸锂，Li4T5O12）颗粒的疏水（聚偏氟乙烯，PVDF）纤维层和一层亲水（棉，cotton）纤维层组成（图1）。先通过水刺非织造加工工艺制备棉纤维层（亲水层），然后在其表面通过静电纺丝制备含锂离子筛的PVDF纳米纤维层（疏水层），最后通过热轧实现亲水层与疏水层的复合（图2）。这项工作无需任何外部驱动力的情况下实现了锂离子的提取，有望为海水/盐湖提锂节省能源成本带来希望。

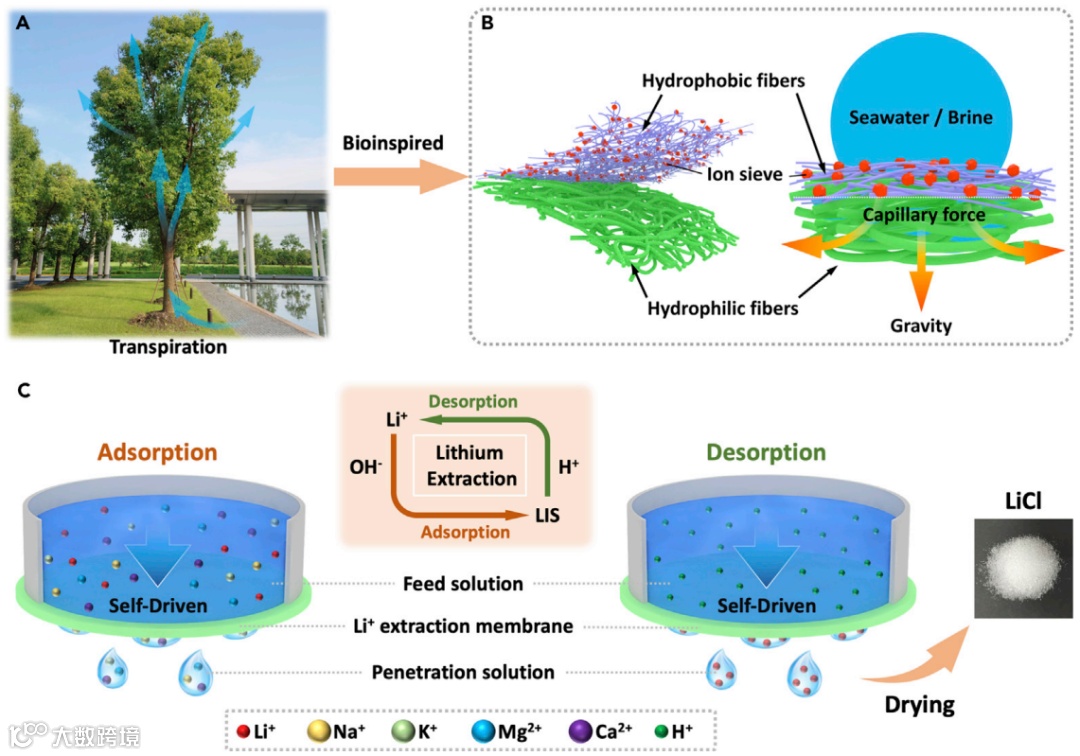

图1：具有定向水渗透功能CAN的结构和应用示意图。

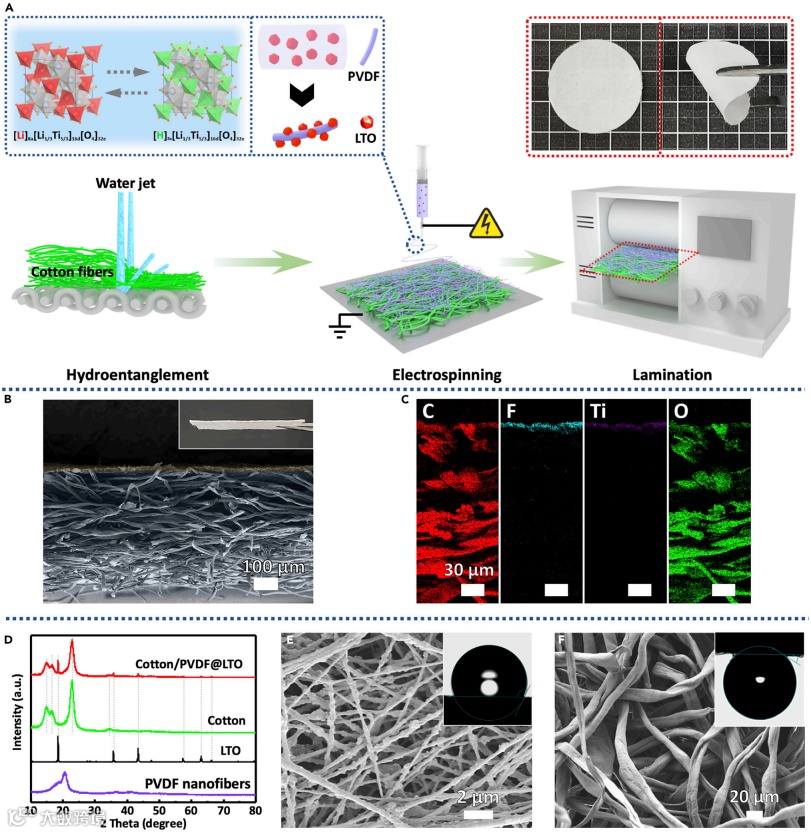

图2：CAN的制备过程和相关表征。
CAN的非对称亲水/疏水结构与定向水渗透的特性。CAN在两面展示了完全不同的润湿性（图3），亲水面的接触角为~35°，而疏水面的接触角为~115°，这种非对称润湿结构导致CAN两面表现出不同的毛细效应。利用亲水/疏水纤维本征形貌与润湿性差异构建润湿梯度，当液体与疏水面接触时，在重力与材料自身的毛细管压力差的作用下，液体通过疏水提锂层内部通孔以及亲水纤维导流完成自主渗透；而当液体接触亲水面时，液体迅速扩散到整个表面，无法形成足够的高度克服疏水面毛细管压力，因而无法穿透CAN。因此，这种定向水渗透特性可以驱使含Li+水溶液在无任何外力的条件下穿透CAN。

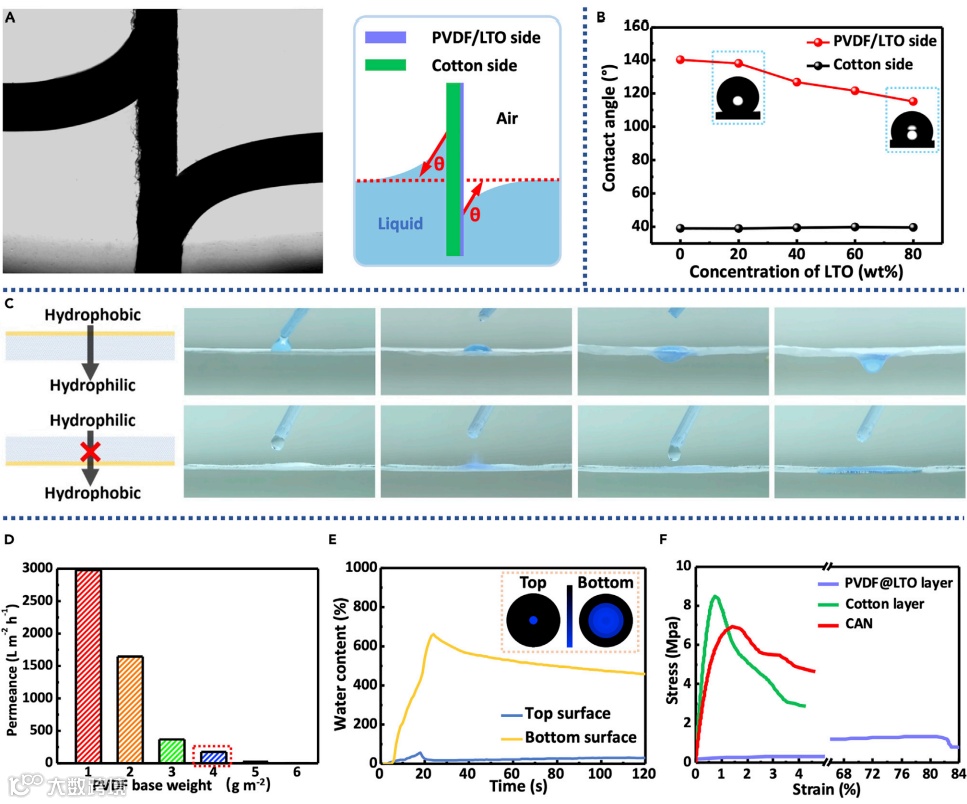

图3：CAN的非对称亲水/疏水结构与定向水渗透的特性。
CAN在碱性含Li+溶液中的提锂特性。基于离子置换吸附法，CAN经酸化后，疏水层Li4T5O12晶格中的Li+被H+置换取代；与碱性含锂溶液接触时，贫锂状态的CAN与Li+接触发生离子置换完成Li+吸附。结果显示，CAN对Li+溶液（pH=12，CLi+ = 400 mg L-1）的吸附容量可以达到~30.5 mg m-2，此外，CAN在多次循环的过程中表现出良好的稳定性。与其他提锂技术相比，提锂能耗比仅为~1.63 J mg-1，CAN在吸附法提锂领域具有很高的成本效益。

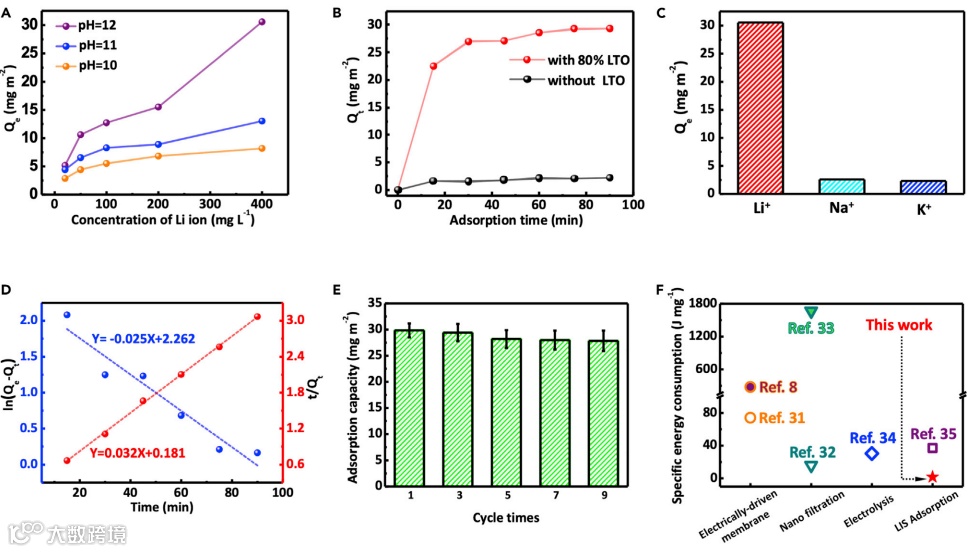

图4：CAN在碱性含Li+水溶液中的提锂特性。
相关论文信息：
https://doi.org/10.1016/j.matt.2022.06.050
来源：小柯化学
相关进展
上科大刘巍教授课题组在全固态锂电池固体聚合物电解质研究中取得突破
上海科技大学刘巍助理教授课题组开发出智能自修复聚合物稳定的锂金属电池
免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
