作为一种重要的化工产品，丙烯（C3H6）被广泛应用于生产多种化学品和聚合物，如聚丙烯、丙烯腈、环氧丙烷等。据预测，到2025年，人们对丙烯的年需求量将达到13亿吨，与乙烯相当。目前在工业生产中，丙烯的制备主要是通过原油催化裂化、石脑油蒸汽裂解等方式进行，然而在这些过程中不可避免的会产生少量丙炔（C3H4）作为副产物。为了除掉丙炔以获得聚合物级纯度（≥99.95%）的丙烯，目前工业上主要采用低温蒸馏或催化加氢等方法，但是这些传统分离方法具有成本高、能耗大、效率低等缺点。近年来，利用多孔材料特异性吸附以实现混合气体分离的变革性新技术，具有低能耗、效率高等优点，受到了国内外众多科研工作者的广泛关注。
南开大学化学学院张振杰课题组长期从事多孔框架材料吸附/分离方面的研究，在前期工作（J. Am. Chem. Soc. 2022, 144, 5643-5652；Chem 2022, 8, 3064-3080）的基础上，利用课题组独创的八醛基单体，通过[8+4]的单体连接方式，设计合成了两例三维COFs（NKCOF-36和NKCOF-37）。作者建立了解析框架聚合物复杂拓扑结构的平台，利用连续旋转电子衍射（cRED）、高分辨HRTEM电镜、粉末衍射精修、氮气吸附再结合结构模拟，最终确定了NKCOFs具有flu新拓扑。进一步，通过单组分吸附测试，作者发现NKCOFs对丙炔均表现出明显的吸附选择性。混合气体的穿透实验结果表明NKCOFs可以实现丙炔/丙烯的高效分离，进而获得聚合物级纯度的丙烯。这一工作不仅填补了COFs在丙炔/丙烯分离方面的研究空白，而且为设计合成新的三维COFs提供了借鉴。

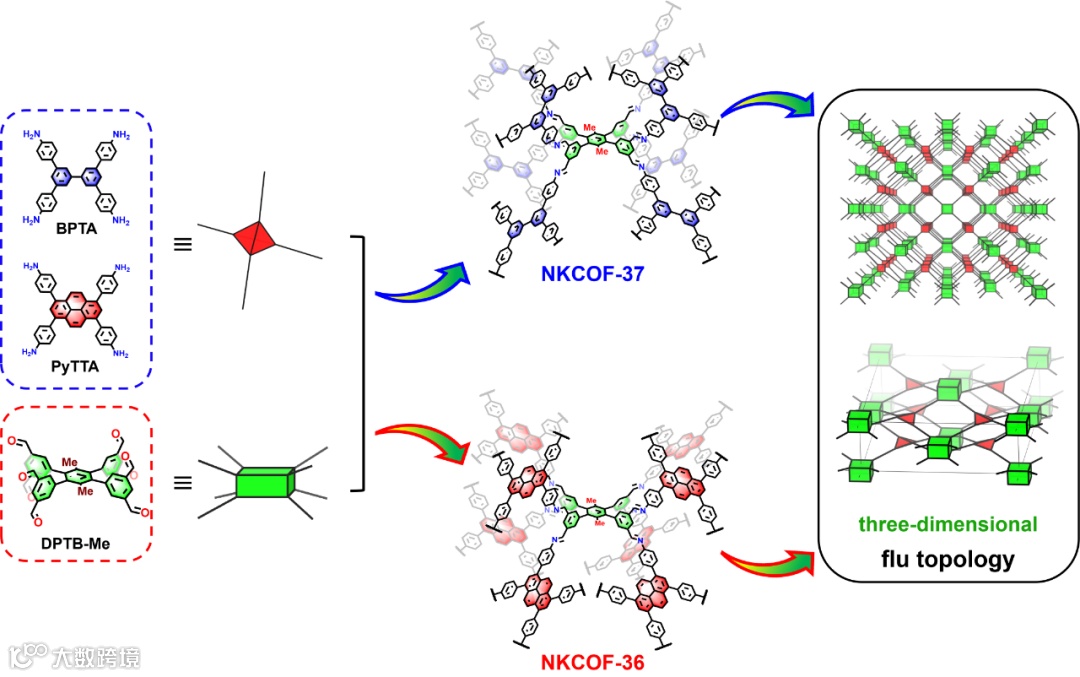

图1. 通过[8+4]的单体连接方式构筑具有flu拓扑的三维COFs

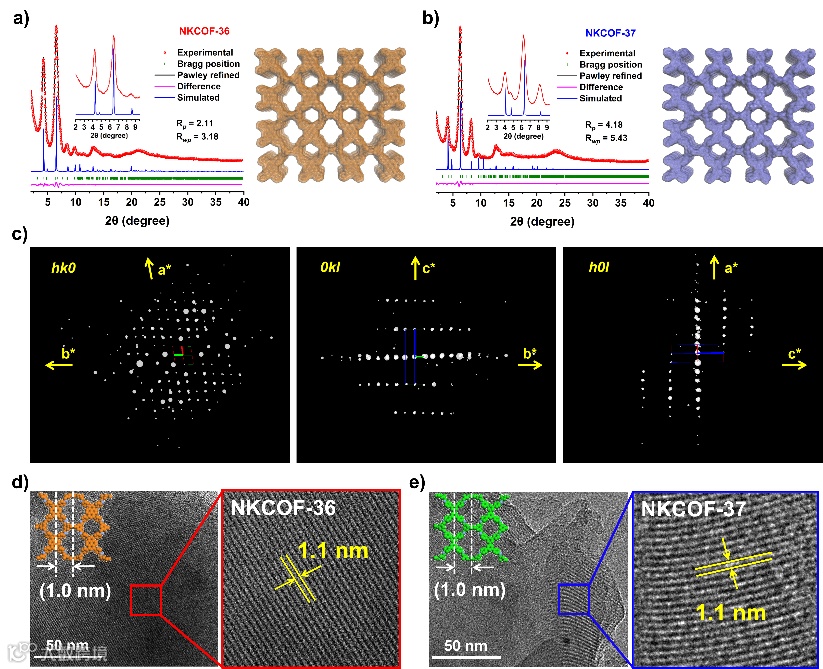

图2. 图2. (a, b) NKCOFs的PXRD谱图以及结构图示；(c) NKCOF-36的三维电子衍射数据；(d, e) NKCOFs的HRTEM图像

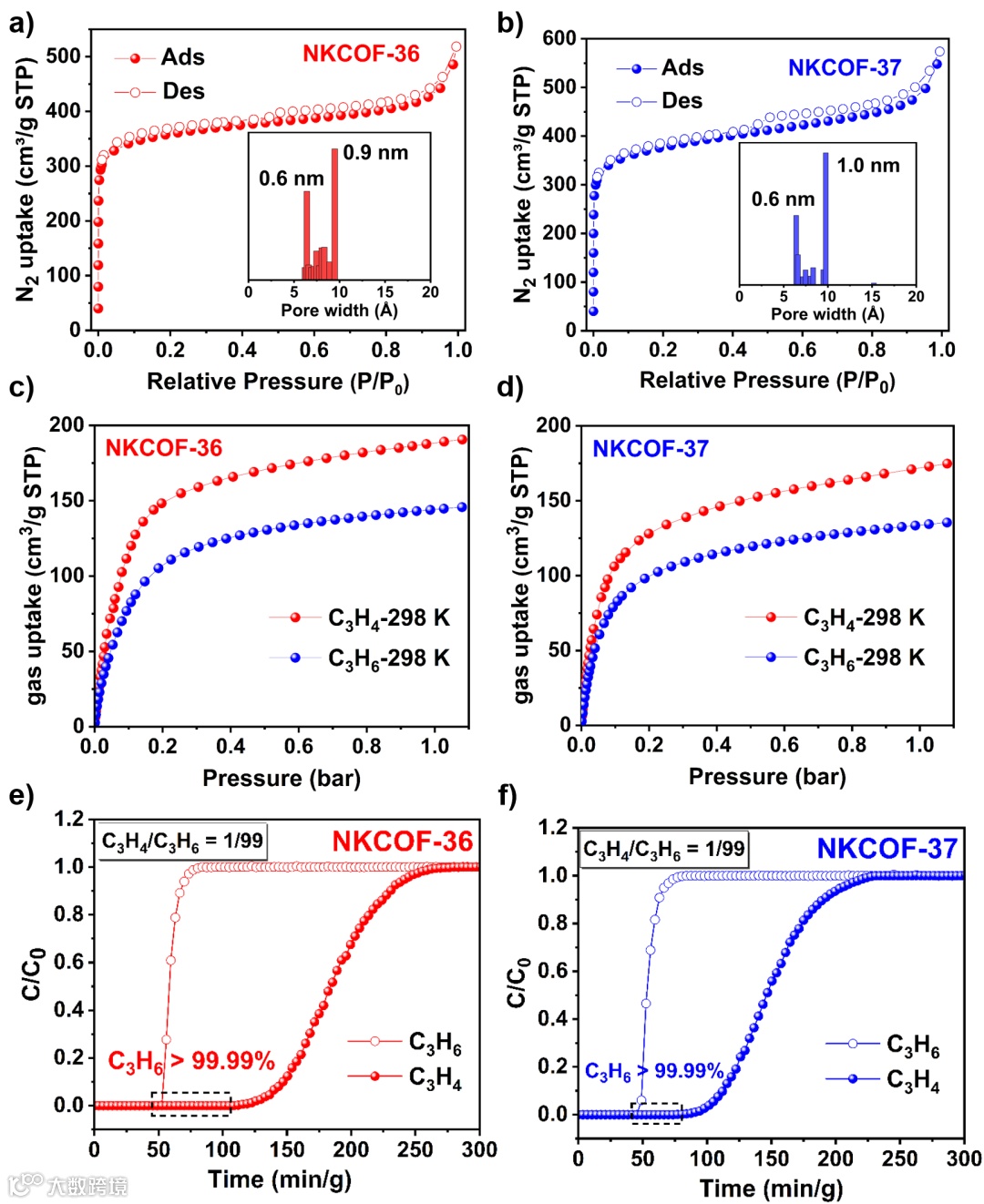

图3. (a, b) NKCOFs的氮气77 K等温吸-脱附曲线和孔径分布; (c, d) NKCOFs在298 K下丙炔、丙烯单组分吸附曲线；(e-f) NKCOFs对丙炔/丙烯(1/99, v/v)混合气体的穿透曲线
该工作以“Rationally Fabricating Three-Dimensional Covalent Organic Frameworks for Propyne/Propylene Separation”为题发表在《Journal of the American Chemical Society》上（DOI：10.1021/jacs.2c10548）。论文的第一作者为南开大学博士毕业生靳法征（现为天津理工大学副研究员），通讯作者为张振杰研究员，文章中NKCOFs结构的确定由博士研究生林恩帮助完成，也特别感谢上海科技大学马延航教授对cRED数据分析的指导。
原文链接：
https://pubs.acs.org/doi/10.1021/jacs.2c10548
课题组网站：
https://www.x-mol.com/groups/zhang_zhenjie
相关进展
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
