

南开大学陶占良教授团队 CEJ：新型聚合物正极助力高性能水系锌离子电池

高分子科技

2022-09-29

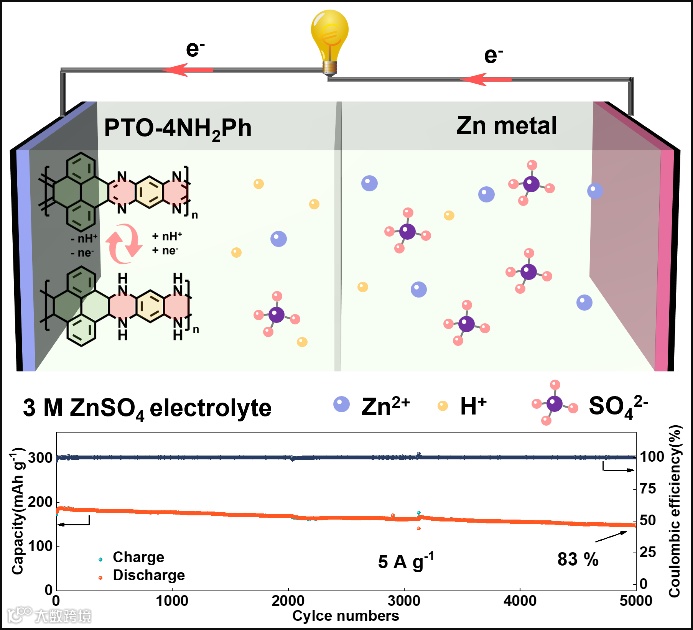

导读：将芘-4,5,9,10-四酮（PTO）和1,2,4,5-四氨基苯（4NH2Ph）进行聚合得到新型的聚合物PTO-4NH2Ph...

点击上方“蓝字” 一键订阅

近年来，水系锌离子电池由于其绿色环保、安全经济等优点受到科研人员的广泛关注。然而，水系锌离子电池仍然面临一些问题，比如正极材料的溶解和坍塌导致全电池循环性能不佳；二价锌离子与宿主原子的强静电吸引作用导致全电池的倍率性能差等。因此，寻找合适的正极材料对发展高性能水系锌离子电池意义重大。

近期，南开大学陶占良教授团队针对有机电极材料PTO理论容量大、电压适宜但溶解度高、导电性差的特点，将芘-4,5,9,10-四酮（PTO）和1,2,4,5-四氨基苯（4NH₂Ph）进行聚合得到新型的聚合物PTO-4NH₂Ph，并将其作为正极材料应用于水系锌离子电池中。使用4NH₂Ph作为聚合单元可以将PTO单元中的C=O活性位点转化为C=N活性位点，进一步提升聚合物整体的导电性，同时也能够抑制PTO单元的溶解。引入苯环作为连接位点拓展了聚合物的共轭平面，极大抑制了容量的损失。另外，C=N活性位点暴露在聚合物分子表面，载流子可以迅速活性位点结合。因此，PTO-4NH₂Ph材料也可以提供更快的离子转移动力学。组装的Zn//3 M ZnSO₄//PTO-4NH₂Ph水系锌离子电池表现出令人满意的电化学性能。在5 A g^-1的电流密度下循环5000圈容量保持率为83%。在100 C (25 A g^-1)时放电容量为128.5 mAh g^-1。其成果以题为 “Proton-insertion dominated polymer cathode for high-performance aqueous zinc-ion battery” 在国际知名期刊 Chemical Engineering Journal 上发表。

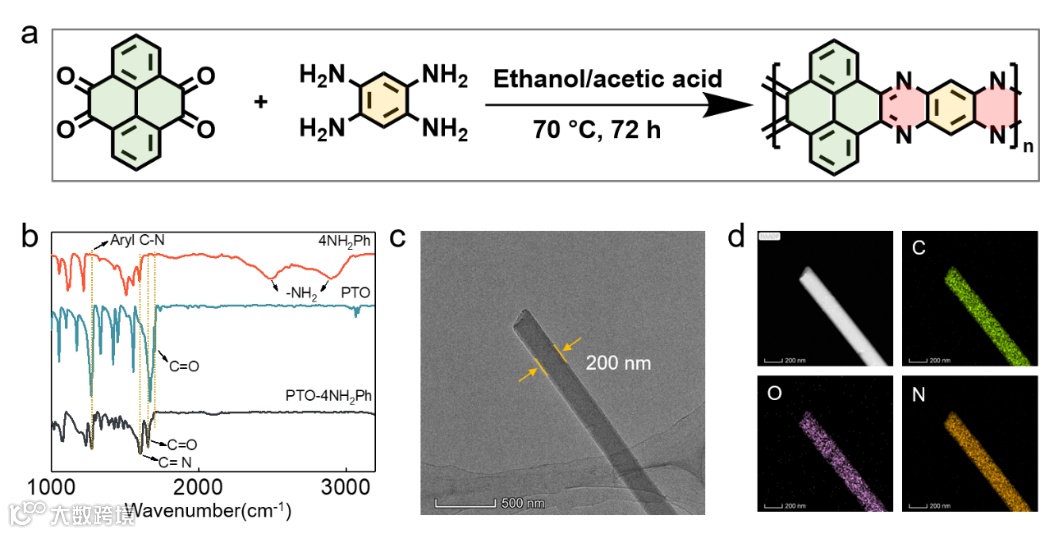

图1. 合成路径及结构表征.

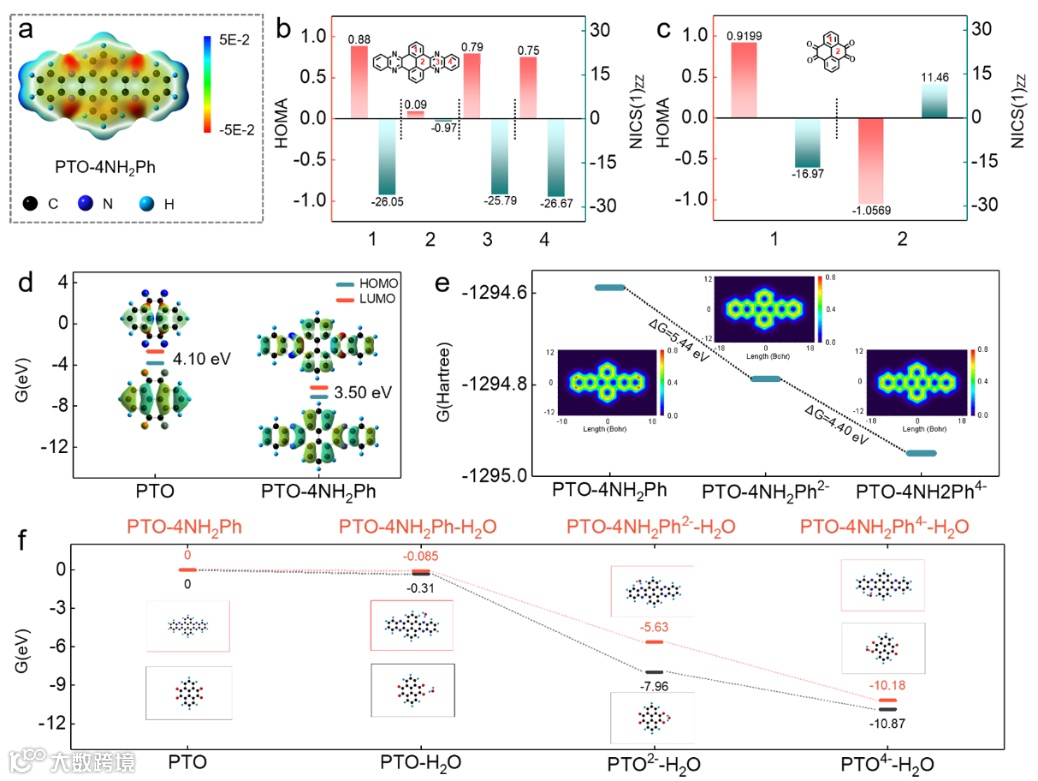

图2. 理论计算.

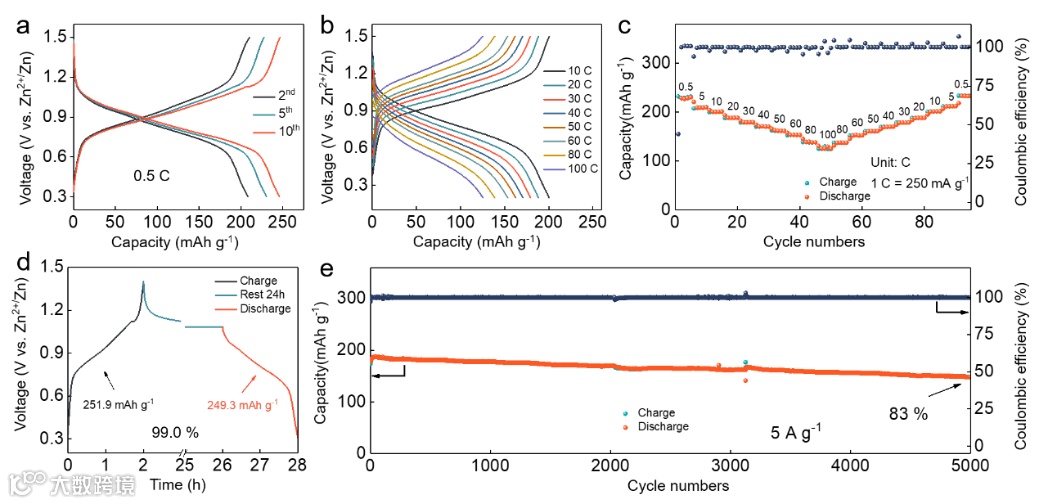

图3. 电化学性能.

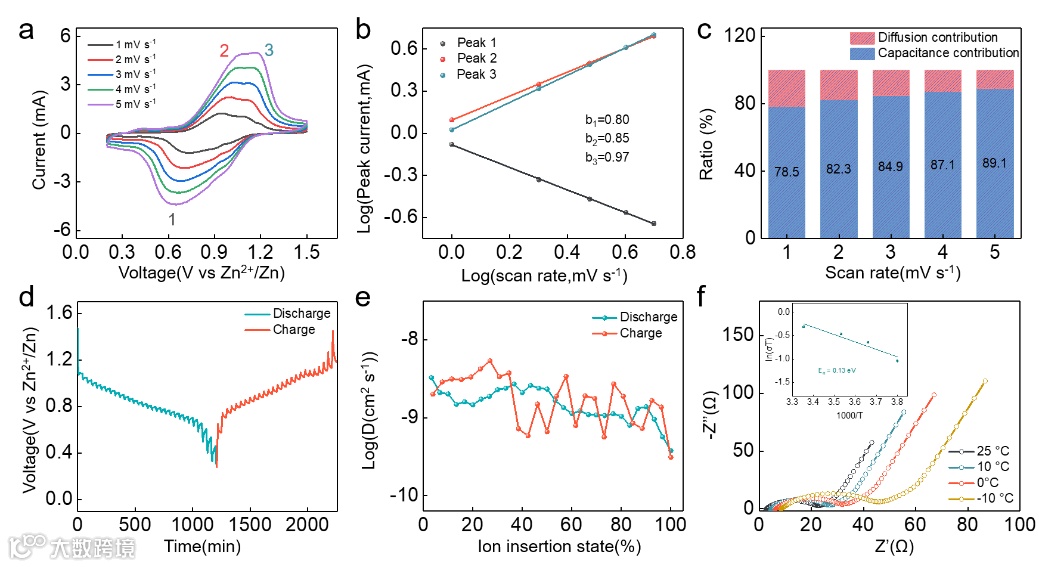

图4. 电化学性能.

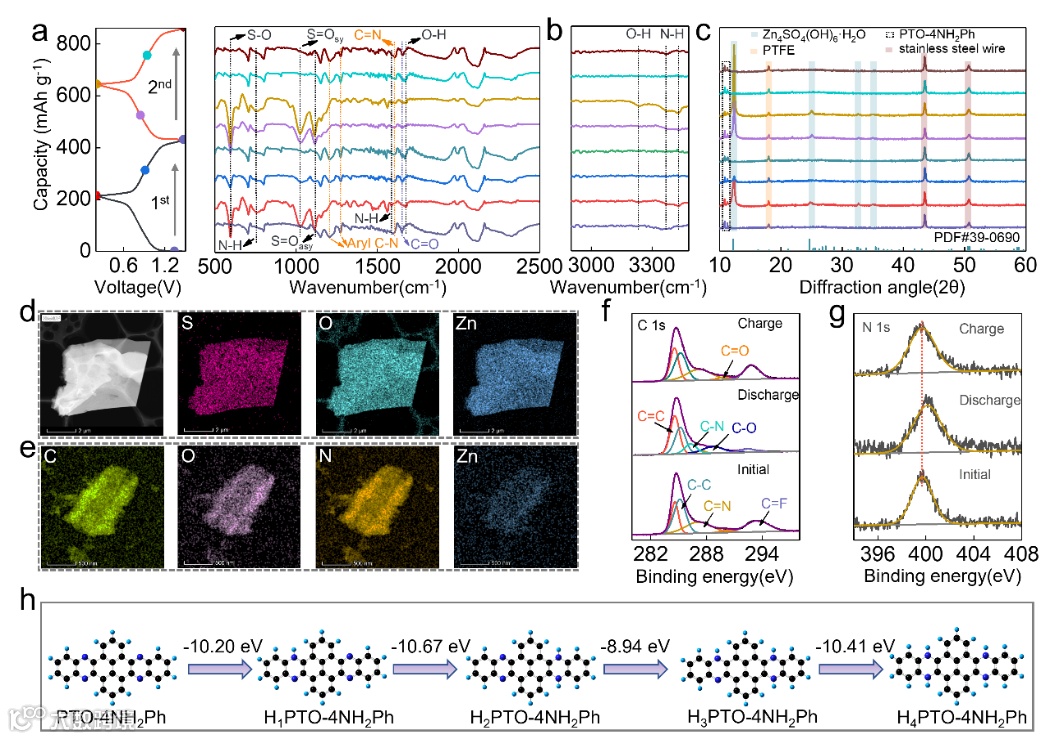

图5. 机理表征.

另外，作者利于芳香性指标（HOMA，NICS(1)ZZ和LOL-π）来评估聚合物分子的芳香性。计算结果表明PTO-4NH₂Ph分子在中性和得电子状态（PTO-4NH₂Ph^2-，PTO-4NH₂Ph^4-）仍表现出较高的芳香性，因此具有较好的结构稳定性。通过理论计算模拟了PTO-4NH₂Ph和PTO分子在中性和得电子状态下与水分子的结合能力。相比于PTO，不同状态的PTO-4NH₂Ph分子与水分子的结合能力更弱，表明PTO-4NH₂Ph分子在氧化还原过程中更不易溶解。最后，作者通过了一系列手段 (如XRD，FTIR，XPS, TEM-Mapping深度分析等)证实了氢离子主导的脱嵌入机理。

原文链接：

https://www.sciencedirect.com/science/article/abs/pii/S1385894722048033

东华大学武培怡/焦玉聪团队《Small》：电解液添加剂助力水系锌离子电池实现宽温度范围内无枝晶生长

南开大学牛志强教授课题组Angew：智能热敏自保护水系锌离子电池

高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn

诚邀投稿

欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。

欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。

申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。

点

这里“阅读原文”，查看更多

【声明】内容源于网络

高分子科技

高分子科技®协同全球高分子产业门户及创新平台 “ 中国聚合物网 www.polymer.cn ” ，实时报道高分子科学前沿动态，关注和分享新材料、新工艺、新技术、新设备等一线科技创新设计、解决方案，促进产学研及市场一体化合作的共同发展。

内容 16581

粉丝 0

高分子科技高分子科技®协同全球高分子产业门户及创新平台 “ 中国聚合物网 www.polymer.cn ” ，实时报道高分子科学前沿动态，关注和分享新材料、新工艺、新技术、新设备等一线科技创新设计、解决方案，促进产学研及市场一体化合作的共同发展。

总阅读294

粉丝0

内容16.6k
