新加坡南洋理工大学王蓉教授团队最近在《Chemical Engineering Journal》期刊上发表题为“Robust Polyamide-PTFE Hollow Fibre Membranes for Harsh Organic Solvent Nanofiltration” 的文章（10.1016/j.cej.2022.139333）。有机溶剂纳滤（OSN）在绿色高效有机溶剂分离纯化中有重大的应用前景。然而, 由于大部分聚合物在强溶剂（比如二甲基甲酰胺 (DMF) 和二甲基亚砜 (DMSO)）中出现明显的溶胀或者溶解的现象，严重限制了聚合物基OSN 膜在强溶剂的应用。为了克服以上不足，本研究以具有超强耐化学性的聚四氟乙烯 (PTFE)作为OSN膜的支撑基底，并辅助聚多巴胺（PDA）表面改性技术和二次界面聚合技术，成功研发聚酰胺 (PA)-PTFE 薄膜复合 (TFC) 中空纤维有机溶剂纳滤膜。该膜在DMF溶液的分离中展现出优异的稳定性。

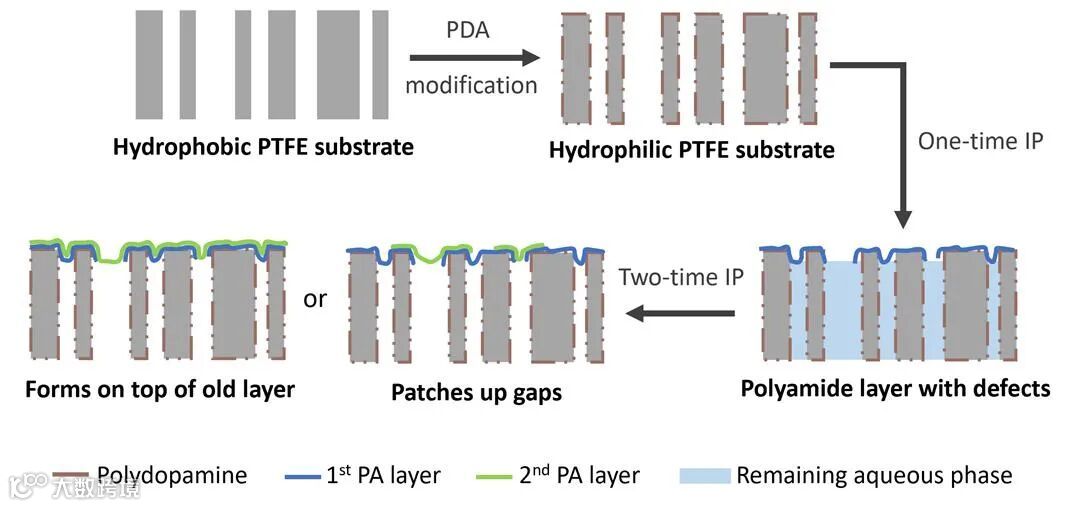

图1: PA-PTFE薄膜复合中空纤维膜的制备过程示意图
图1 展示了PA-PTFE薄膜复合中空纤维膜的具体制备过程。从图中可以看出，为了在微滤 PTFE 中空纤维基材上成功合成无缺陷的PA薄膜层，克服 PTFE 基体的大且不均匀孔径、以及疏水性的挑战，研究者首先用PDA图层对PTFE基体进行了亲水化改性。随后以大分子的聚乙烯亚胺 (PEI) 和均苯三甲酰氯 (TMC) 为单体，通过界面聚合 (IP)反应在PTFE 中空纤维的内表面复合上PA薄膜层。由于PTFE 基体的表面孔径比一般基体大，第一层PA薄膜层容易出现缺陷。因此研究者再次用有机相反应单体TMC进行了第二次IP反应。从图2的SEM中可以看出，两次IP反应可以成功修补分离层表面缺陷，获得无缺陷的分离皮层。

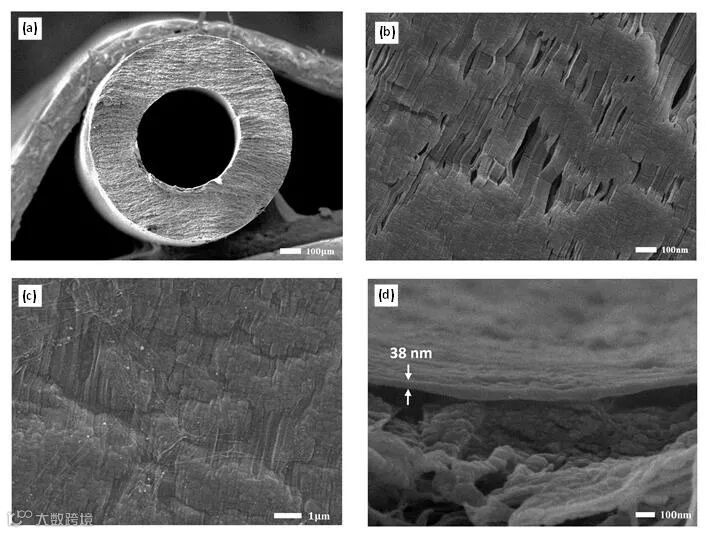

图2：SEM 图: (a,b) PTFE中空纤维; (c,d) PA-PTFE薄膜复合膜

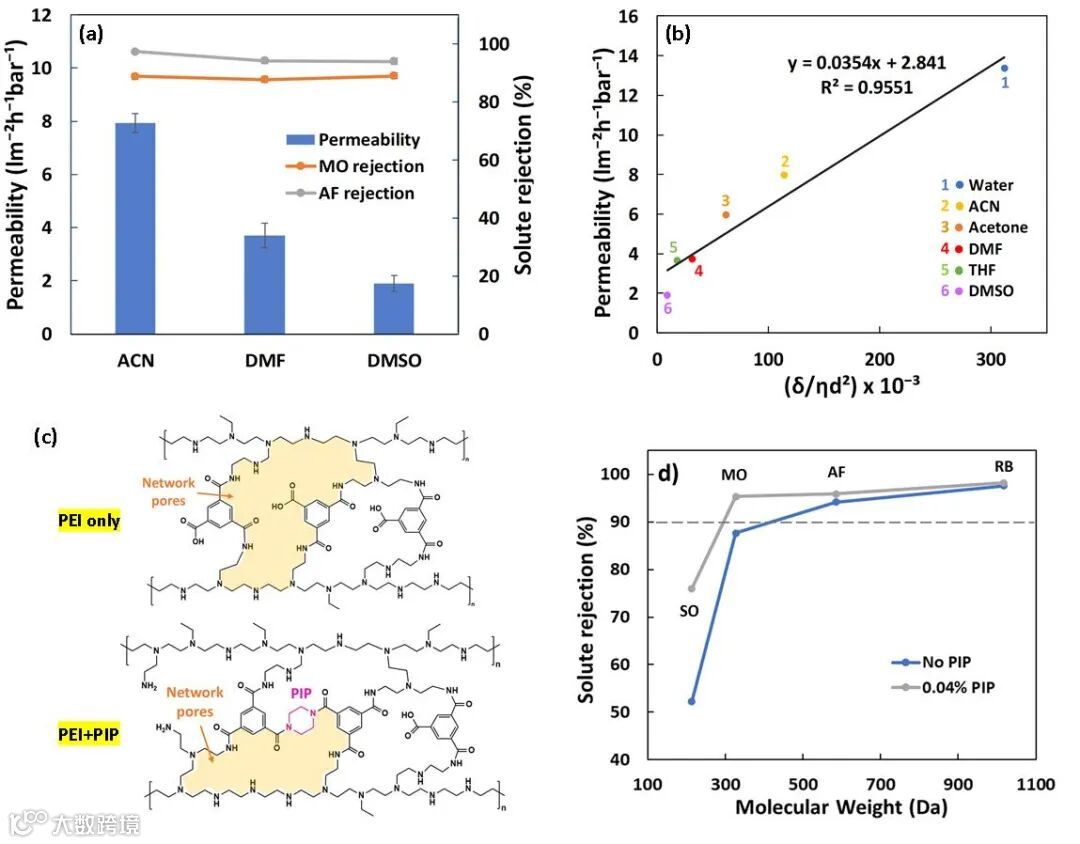

如图 3所示，合成的膜具有高乙腈 (ACN) 和 DMF 渗透率, 分别为7.94 和 3.70 L m -2 h-1 bar-1，同时兼具 >90 % 的酸性品红 (585 Da) 截留率。进一步改变制膜配方，将小分子的哌嗪 (PIP) 单体引入到水相中，所制备分离膜的截留分子量 (MWCO) 可降至 300 Da。

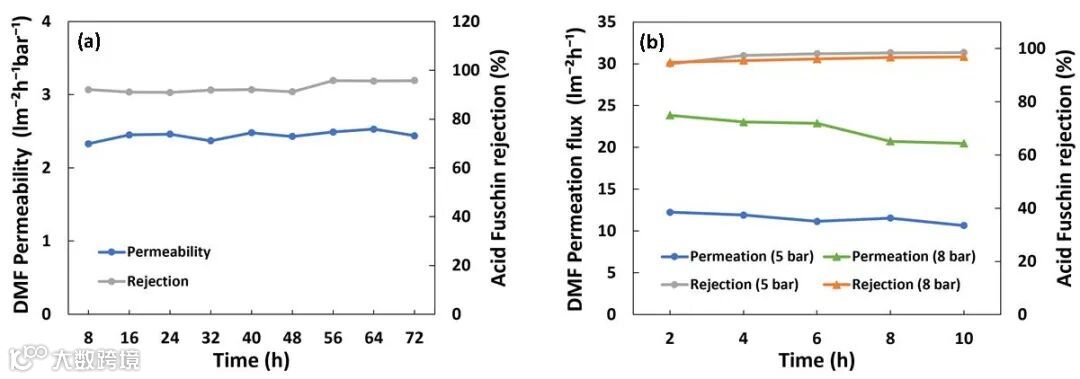

图4: (a)72 小时 (2 bar) 和; (b) 较高压力的OSN 测试。
除此之外，在72 小时 (图4a) 和较高压力(图4b)的OSN 测试中，该膜还显示出出色的稳定性和分离性能，证明了该膜在苛刻溶剂中有效分子分离方面的巨大潜力。本研究展示了简单的改性和涂层技术，并有效的把微滤 PTFE 中空纤维转变为耐用且高价值的 OSN 膜。
该文章第一作者为新加坡南洋理工大学硕士生Verona Nithya Francis；第二/共通讯作者为博后钟征益博士，通讯作者为南洋理工大学的王蓉教授。
原文链接
https://doi.org/10.1016/j.cej.2022.139333
相关进展
新加坡南洋理工大学王蓉教授课题组综述：静电纺丝纳米纤维在膜法水处理方面的应用
中科大徐铜文、李兴亚与合作者《ACS AMI》：具有可调控交联结构的聚酯酰胺纳滤膜
中科院过程工程研究所万印华研究员团队 ACS AMI：生物-化学级联反应对聚酰胺纳滤膜的绿色清洗
郑大张亚涛教授课题组《ACS AMI》：共价有机骨架调控聚酰胺纳滤膜实现精确离子筛分
免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
