通过将聚-N-异丙基丙烯酰胺 (PNIPAM) 和硫酸纤维素 (CS) 相结合，用于组织工程的稳健的热响应性和生物活性表面仍然非常需要，但尚未实现。近期，德国哥廷根大学张凯教授团队与德国哈勒大学Thomas Groth教授团队合作，合成了基于纤维素改性的热响应生物活性材料，通过LbL技术制备了组织工程的稳健的热响应性和生物活性表面。

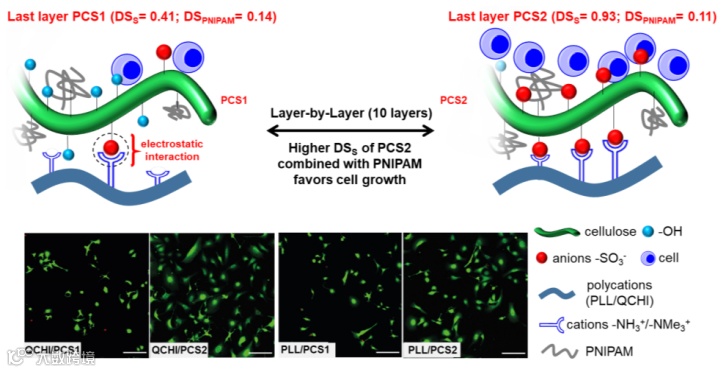

首次合成了具有不同程度的硫酸根（DSS）取代度的 PNIPAM 接枝纤维素硫酸盐（PCS）。在浊点温度 (TCP) 约为 33 ˚C 时，高硫酸化 PCS2 通常比低硫酸化 PCS1 形成更大的聚集体，而在体温 (37 ˚C) 时，PCS1 会导致更大的聚集体。通过逐层 (LbL) 技术，制备了由作为聚阴离子的 PCS 与作为聚阳离子的聚 L-赖氨酸 (PLL) 或季铵化壳聚糖 (QCHI) 组成的生物相容性聚电解质多层 (PEM)。得到的表面含有与两种聚阳离子更混合的聚阴离子结构，而硫酸化程度更高的纤维素衍生物（CS2 和 PCS2）则表现出更高的稳定性。使用 3T3 小鼠成纤维细胞对 PEM 的毒性和生物相容性进行的研究表明，PEM 与 PCS2 和 CS2 的细胞毒性低于 PCS1 和 CS1。此外，使用 PCS2 特别是与 QCHI 结合的 PEM 表现出优异的生物相容性，有望在生物材料和基质上用于培养粘附依赖性细胞的新型生物活性、热响应涂层。该工作以“Synthesis of Thermoresponsive PNIPAM-grafted Cellulose Sulfates for Bioactive Multilayers via Layer-by-Layer Technique”为题发表在《ACS Appl. Mater. Interfaces》上（ACS Appl. Mater. Interfaces 2022, doi.org/10.1021/acsami.2c12803）。文章并列第一作者分别是德国哥廷根大学博士后曾逵，德国哈勒大学博士生Falko Doberenz, 德国哈勒大学博士生Yi-Tung Lu。
该工作是团队近期关于生物活性材料相关研究的最新进展之一。两个团队合作研究了基于热响应性 PNIPAM 接枝壳聚糖/肝素的稳定交联多层膜工程以调整其理化性质和生物相容性的工作 (ACS Appl. Mater. Interfaces 2022, 14, 29550–29562)。同时对于离子型纤维素生物活性材料 (Adv. Mater. 2021, 33, 2000717；ChemBioChem, 2019, 20, 737-746), 以及热响应材料应用于生医工程研究进行了系统的总结 (J. Mater. Chem. B 2020, 8, 607-628).
原文链接：
https://doi.org/10.1021/acsami.2c12803
相关进展
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
