热响应水凝胶是用于制备热致变色智能窗的极具前景的材料。然而，理想的热响应水凝胶材料应具有高透光率、高太阳光调制性能、低相变温度和优异的高温热稳定性，但上述性能难以同时实现。因此，制备能同时满足上述需求的具有优异综合性能的热响应水凝胶仍是一个巨大挑战。

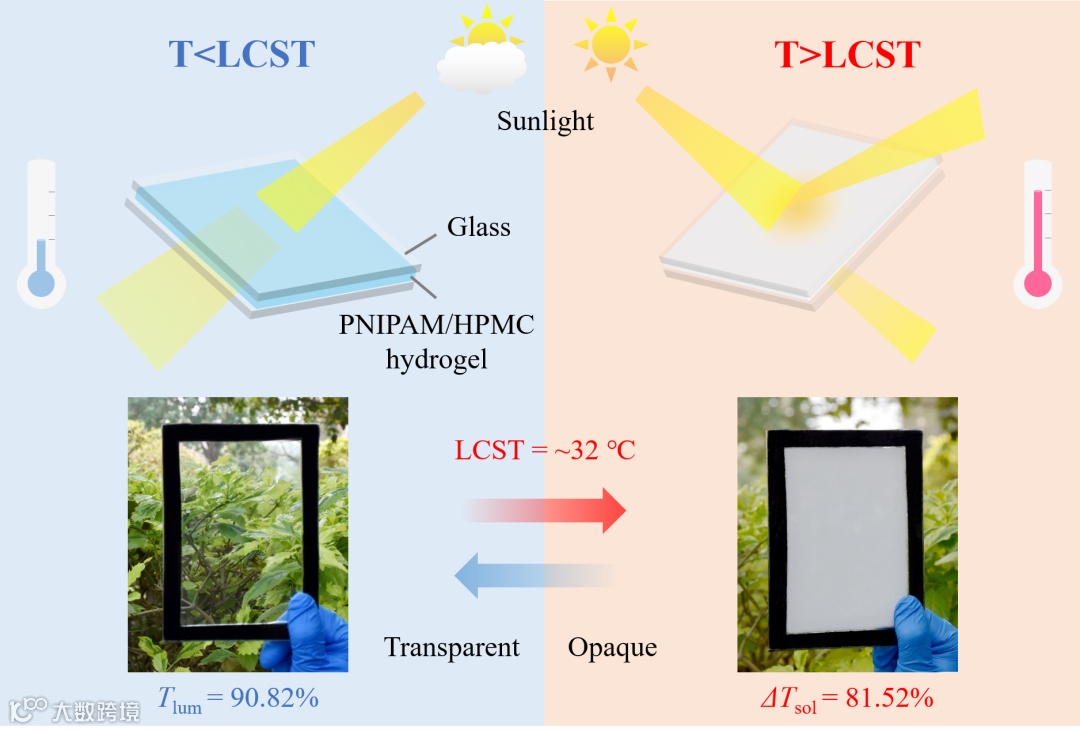

图1. PNIPAM/HPMC智能窗的结构和性能示意图。
近期，福州大学江献财副教授和武汉纺织大学叶德展副教授团队在ACS Applied Materials & Interfaces上发表了题为“Thermo-Responsive Poly(N-isopropylacrylamide)/Hydroxypropylmethyl Cellulose Hydrogel with High Luminous Transmittance and Solar Modulation for Smart Windows”的论文。本论文以聚N-异丙基丙烯酰胺（PNIPAM）作为热响应水凝胶的基底，引入羟丙基甲基纤维素（HPMC）作为改性材料，通过氧化还原引发剂在冰水浴的低温环境引发聚合，制备得到热响应PNIPAM/HPMC水凝胶。该水凝胶材料具有高透光率（Tlum=90.82%）、高太阳光调制性能（∆Tsol=81.52%）、低相变温度（LCST=~32 °C）和优异的高温热稳定性。

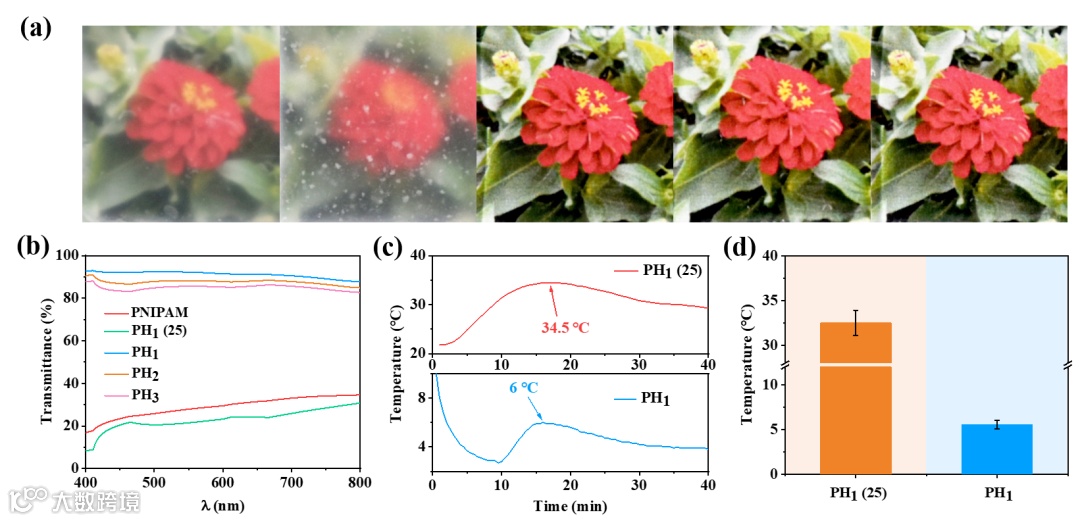

研究人员通过向N-异丙基丙烯酰胺（NIPAM）和HPMC溶液中加入氧化剂过硫酸铵（APS）和还原剂亚硫酸氢钠（NaHSO3），并在冰水浴的低温环境引发聚合，制备得到热响应PNIPAM/HPMC水凝胶。选择HPMC作为改性材料的原因在于其分子链上同时具有亲水基团羟基（-OH）和疏水基团甲基（-CH3），可以在提升水凝胶的机械性能和热稳定性能的同时不显著改变水凝胶的亲水性，从而保证水凝胶的相变温度不发生显著改变。此外，低温的聚合环境可以及时分散反应过程中放出的热量以防止由高温引起的单体析出和分子链收缩，从而提升水凝胶的透明性。基于上述策略成功制备得到具有高透光率、高太阳光调制性能、低相变温度和优异的高温热稳定性的理想热响应水凝胶材料PNIPAM/HPMC，且由该水凝胶材料组装而成的热致变色智能窗具有高透光率（T380-760=86.27%），优异的光调制性能（∆T365=74.27%、∆T380-760=86.17%、∆T940=63.93%）、良好的室温调节能力和稳定性。这项工作为改性PNIPAM基水凝胶热致变色智能窗口提供了一个选择和方向。

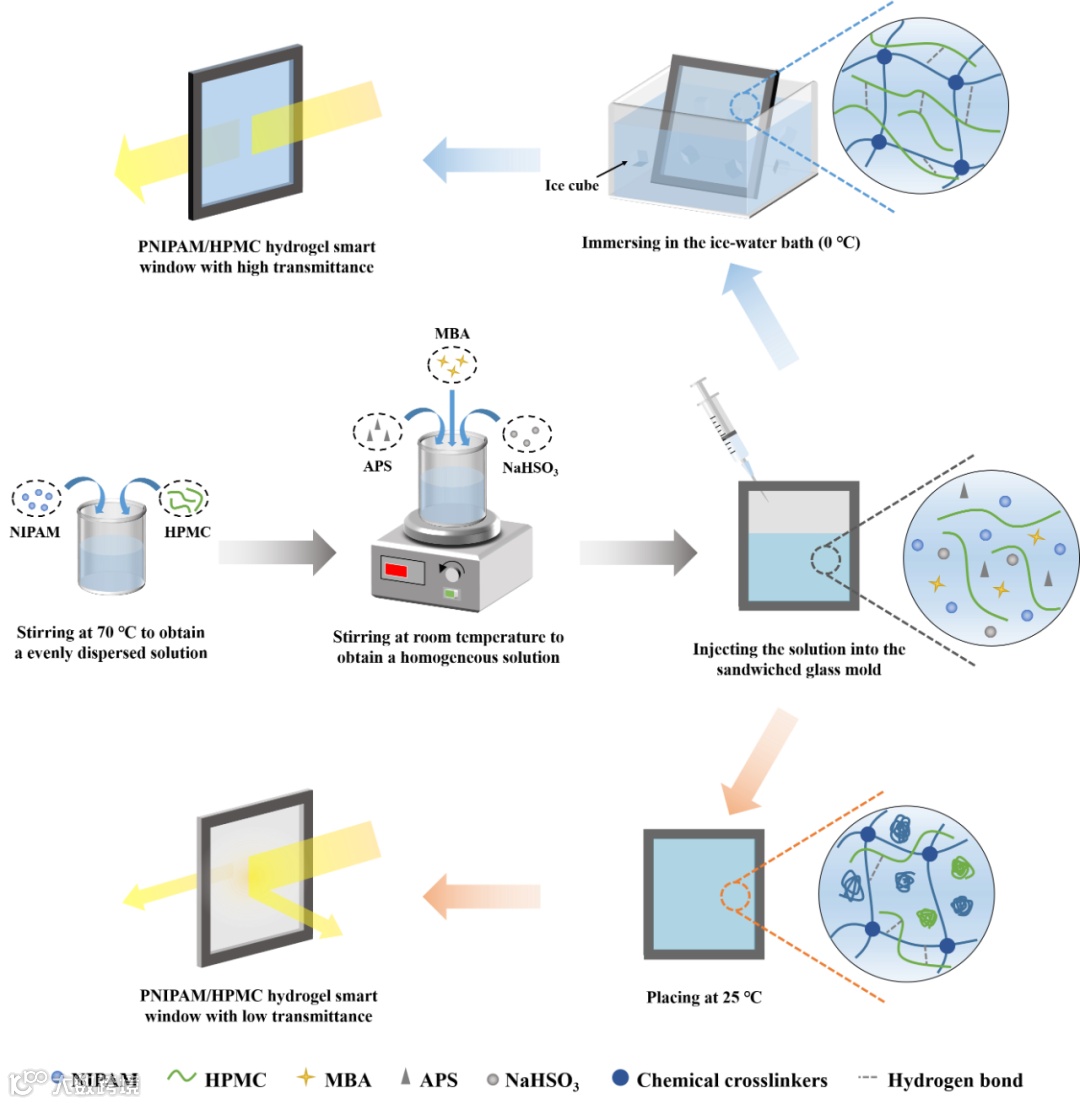

图2. PNIPAM/HPMC水凝胶的制备流程和机理图。

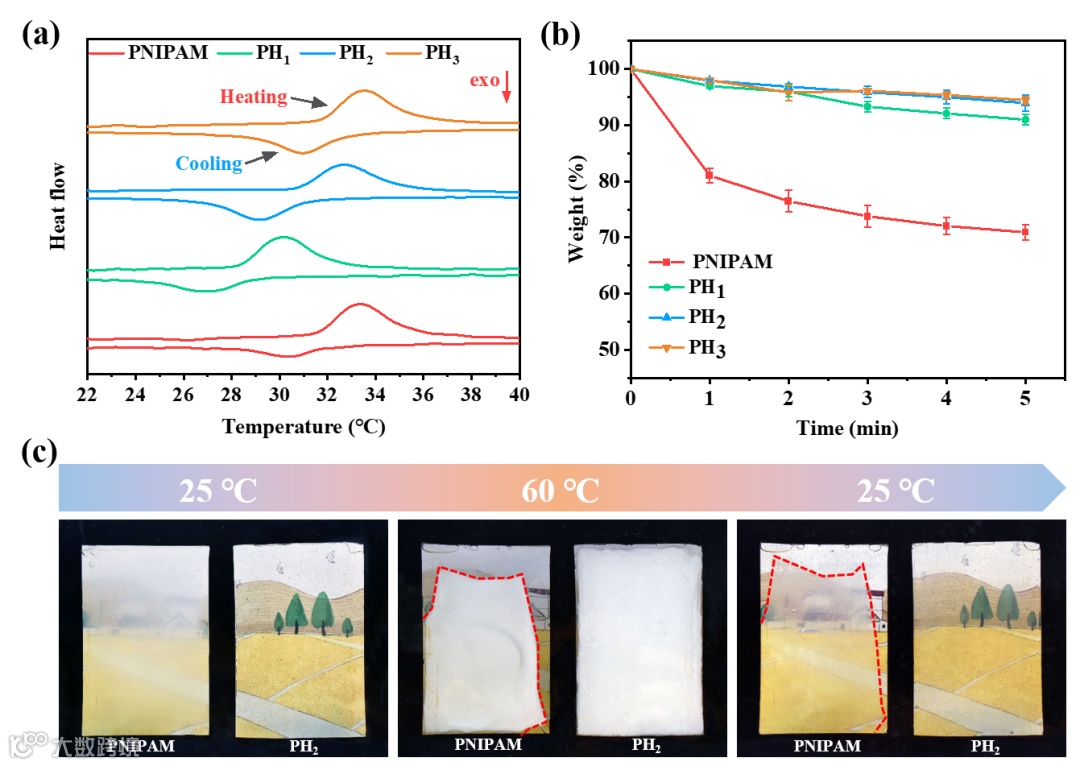

图4. PNIPAM/HPMC水凝胶的热学性能表征。

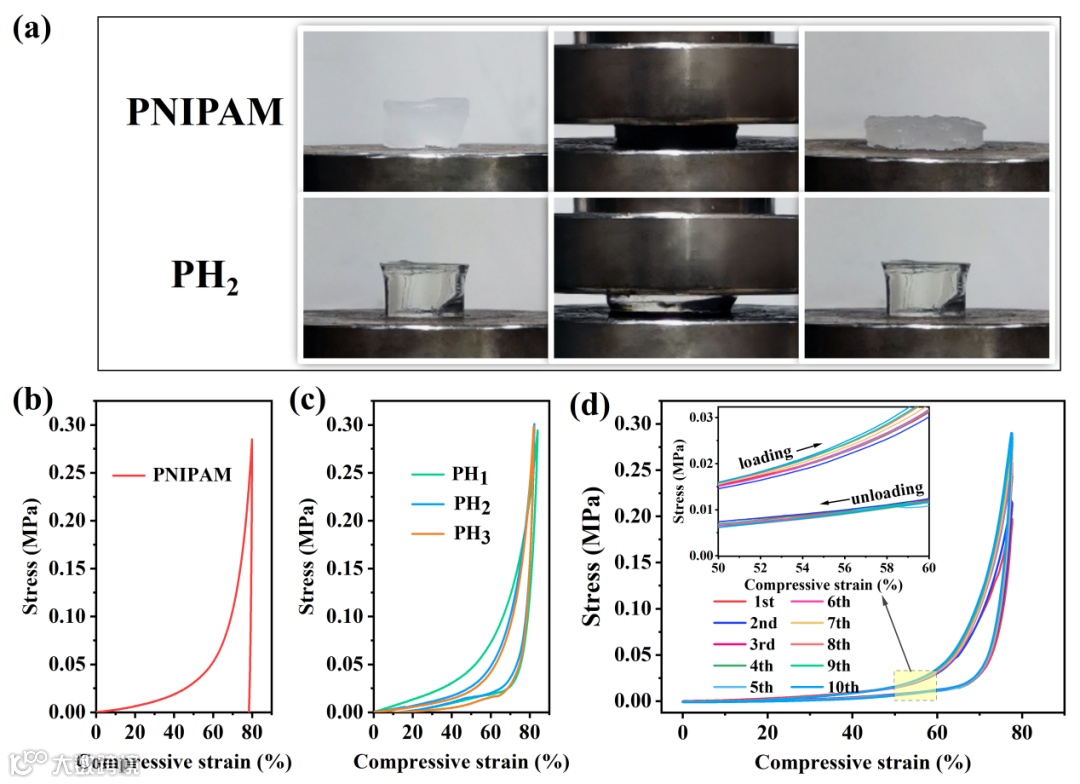

图5. PNIPAM/HPMC水凝胶的力学性能表征。

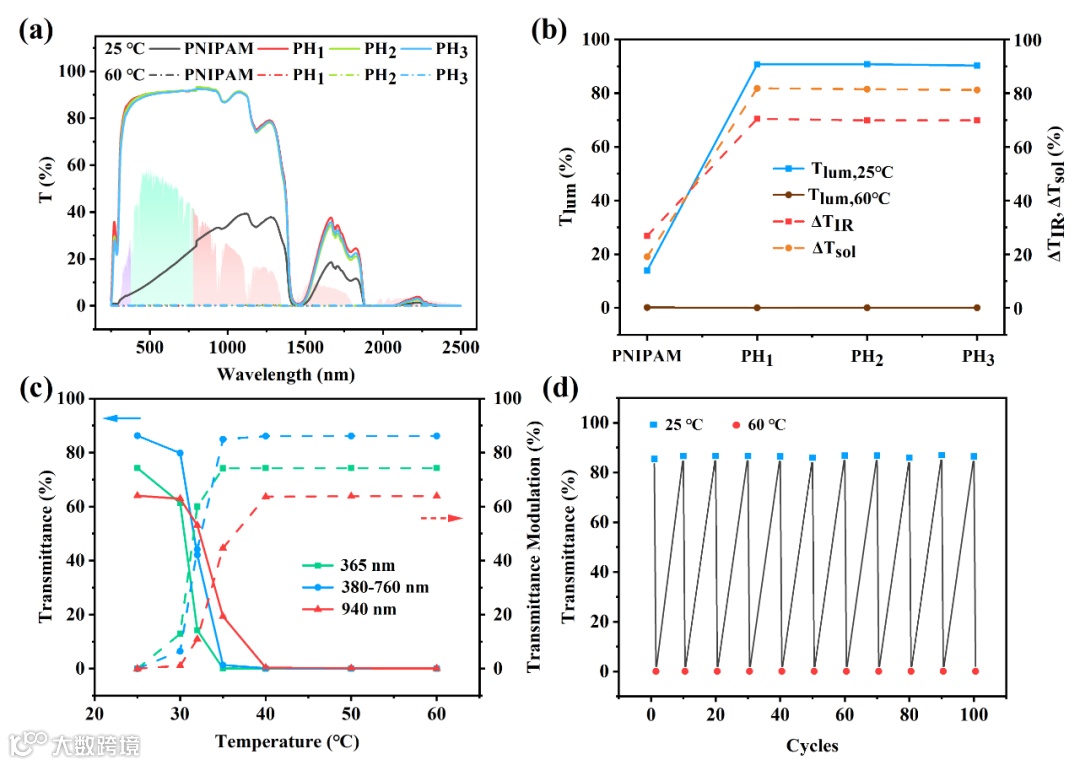

图6. PNIPAM/HPMC水凝胶的光学性能表征。

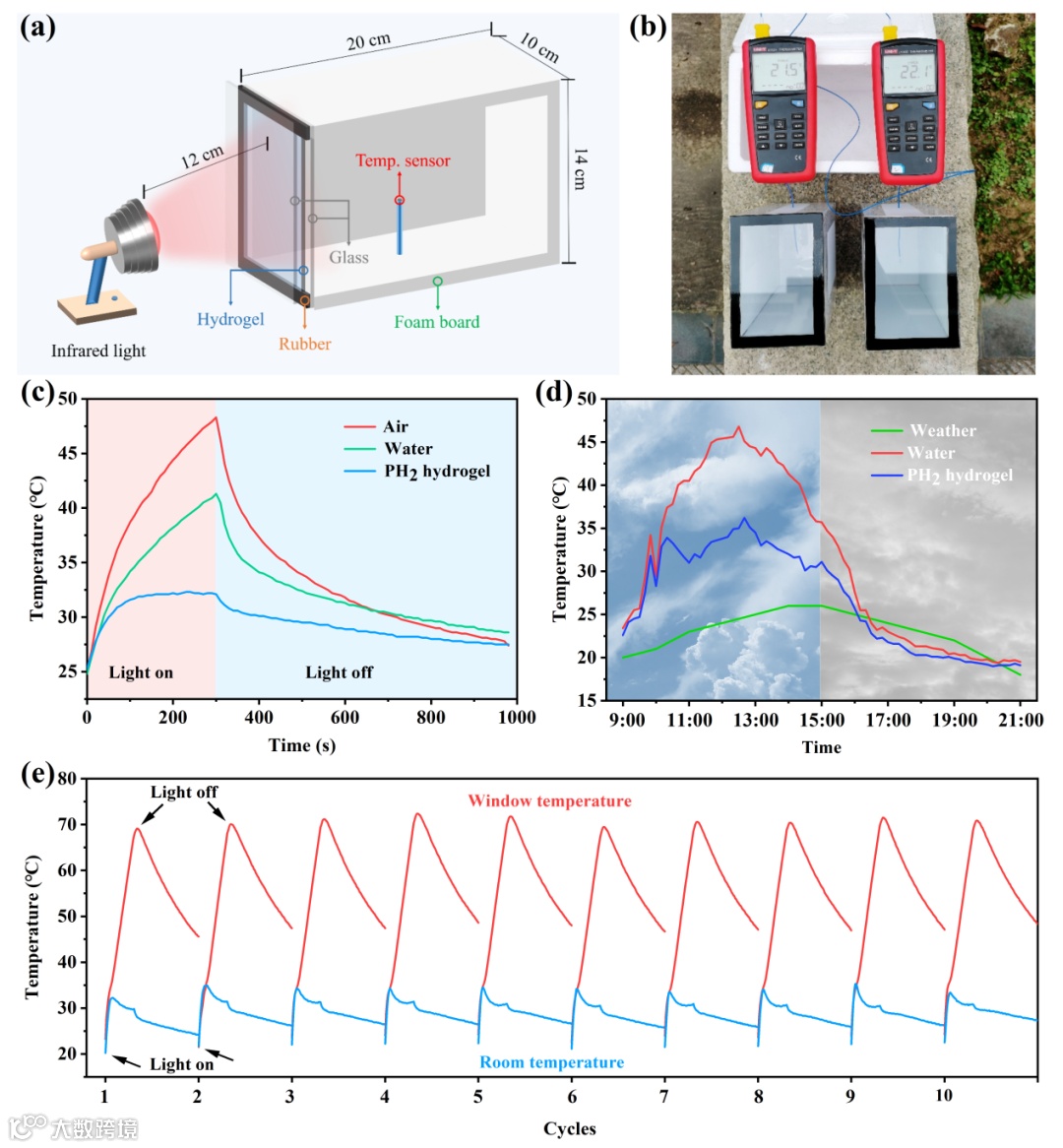

图7. PNIPAM/HPMC水凝胶智能窗的室温调节能力表征。
福州大学研究生王凯为论文的第一作者，福州大学江献财副教授、武汉纺织大学叶德展副教授为论文的通讯作者。本研究工作得到了福建省自然科学基金（No. 2020J01516）以及高分子材料工程国家重点实验室开放课题基金（四川大学）（Sklpme 2019-4-25）的经费资助。
原文链接：
https://pubs.acs.org/doi/abs/10.1021/acsami.2c15367
相关进展
福州大学江献财副教授JMCA：基于淀粉和聚乙烯醇制备有机凝胶电解质并用于构建柔性电子器件
福州大学江献财副教授《ACS Sustain. Chem. Eng.》：基于高性能有机凝胶电解质构建的柔性超级电容器
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
