中国科学技术大学工程科学学院机器人与智能装备研究所张世武教授研究团队与英国和澳洲合作者组成的联合研究组，成功开发了一种可以响应外界机械载荷和电信号变化从而自主调节机械刚度、电导率和灵敏度的新型复合材料。该成果以“Electro-mechano responsive elastomers with self-tunable conductivity and stiffness”为题于2023年1月25日发表在Science Advances上（DOI:10.1126/sciadv.adf1141）。
传统材料的电导率和机械刚度等物理性能往往是固定不变的。但如今越来越多的应用场景，例如软体机器人、 医疗手术设备和可重构电子器件，需要一种可根据环境变化主动调节物理性能的智能材料。由低熔点合金和弹性聚合物组成的复合材料是当前广泛采用的一种解决方案，通过在室温附近融化/凝固合金填料，复合材料可以实现软/硬和导电/绝缘之间的切换。然而，现有的此类材料往往需要外部控制装置来调节温度，不能自主响应压力或变形等环境变化。这些材料只能在绝缘体和导体间切换，而不能实现电阻的连续调节。

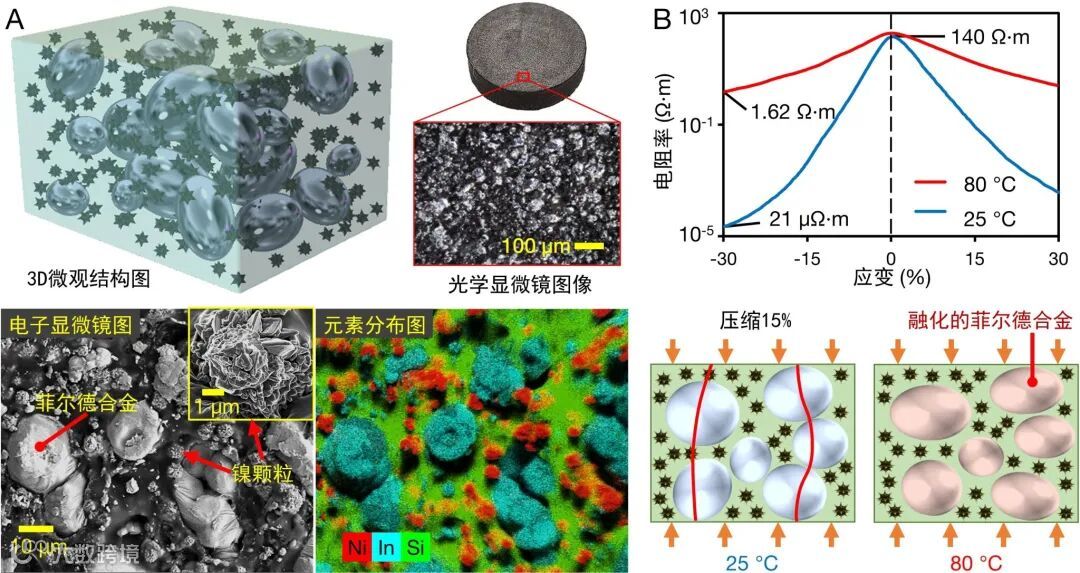

为填补这一研究空缺，联合研究组开发了一种由镍微米颗粒、低熔点菲尔德合金（FM）和聚合物基体组成的复合导电弹性体（FMHE）。归功于不规则镍颗粒和FM颗粒形成的多填料导电网络（图1A），这种材料的电导率可在包括压缩、拉伸、扭转、弯曲在内的机械载荷下指数增强超过一千万倍。当材料被加热至60℃以上时，其中的FM颗粒融化。熔化的FM液滴不能像固体FM颗粒一样互相接触以形成导电路径，而是在载荷下随聚合物基质变形。这显著降低了材料的弹性模量，导电性和应变灵敏度 （图1B）。由于材料在变形时电阻显著降低，由3V电压供电的复合材料可以在特定压力下被加热以融化FM颗粒，从而实现刚度和电阻的自触发协调增效调节。
图2 基于FMHE开发的(A)变刚度补偿器和(B)可复用保险丝
通过将这种材料的可调节电阻/刚度特性相结合，研究组开发了一种可用于机械臂关节的可变刚度多轴柔性补偿器（图2A）。这种补偿器可以通过变形为机械臂提供位置和角度误差补偿，从而避免在复杂操作环境中由于磕碰损坏电机和设备。此外当关节变形达到预设幅度时还可以触发补偿器减小刚度以进一步增加补偿量。与当前最先进的商业补偿单元相比（可弯曲1°），研究组开发的装置提供了大得多的弯曲补偿（可弯曲16.5°）。此外，研究组还基于这种材料开发了一种可重复使用的限流低温保险丝（图2B）。当达到预设的熔断电流后，保险丝的电阻可在0.1秒内增加1000倍以切断电路，并在10秒内恢复至可用状态。与商用可复用保险丝相比，它具有更紧凑的结构（<1mm），更低的熔断温度（65℃），以及更快的熔断和恢复速度。这种可响应环境变化的智能材料实现了可调节电气和机械性能的协同利用，充分展现了它为下一代软体机器人和电子设备带来革命性改变的潜力。
中国科学技术大学工程科学学院博士后贠国霖为论文的第一作者。中国科学技术大学张世武教授，英国伯明翰大学唐诗杨副教授和澳大利亚伍伦贡大学的李卫华教授为论文的共同通讯作者，合作者还包括英国剑桥大学的TawfiqueHasan教授。该研究得到了国家自然基金委项目资助。
论文链接：
https://www.science.org/doi/10.1126/sciadv.adf1141
相关进展
浙大王立教授和俞豪杰副教授团队 AFM：受贻贝粘附蛋白启发的聚合物液晶弹性体及其光/热响应软体驱动器
福大江献财、纺大叶德展 ACS AMI：具有高透光率和太阳光调制性能的热响应聚（N-异丙基丙烯酰胺）/羟丙基甲基纤维素水凝胶
香港城市大学叶汝全教授、密苏里大学闫政教授《Nano Lett.》：超灵敏、快速响应、定向气流传感的仿生石墨烯纤维
东华大学张青红/侯成义研究员《Adv. Funct. Mater.》：热响应纤维用于多功能热激活防护织物
免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
