中科院过程工程所庄永兵研究员等 CEJ:新型可溶性聚苯并咪唑(PBI)膜材料助力高温质子交换膜燃料电池商业化

中科院过程工程所庄永兵研究员等 CEJ:新型可溶性聚苯并咪唑(PBI)膜材料助力高温质子交换膜燃料电池商业化 高分子科技
2023-05-04
1

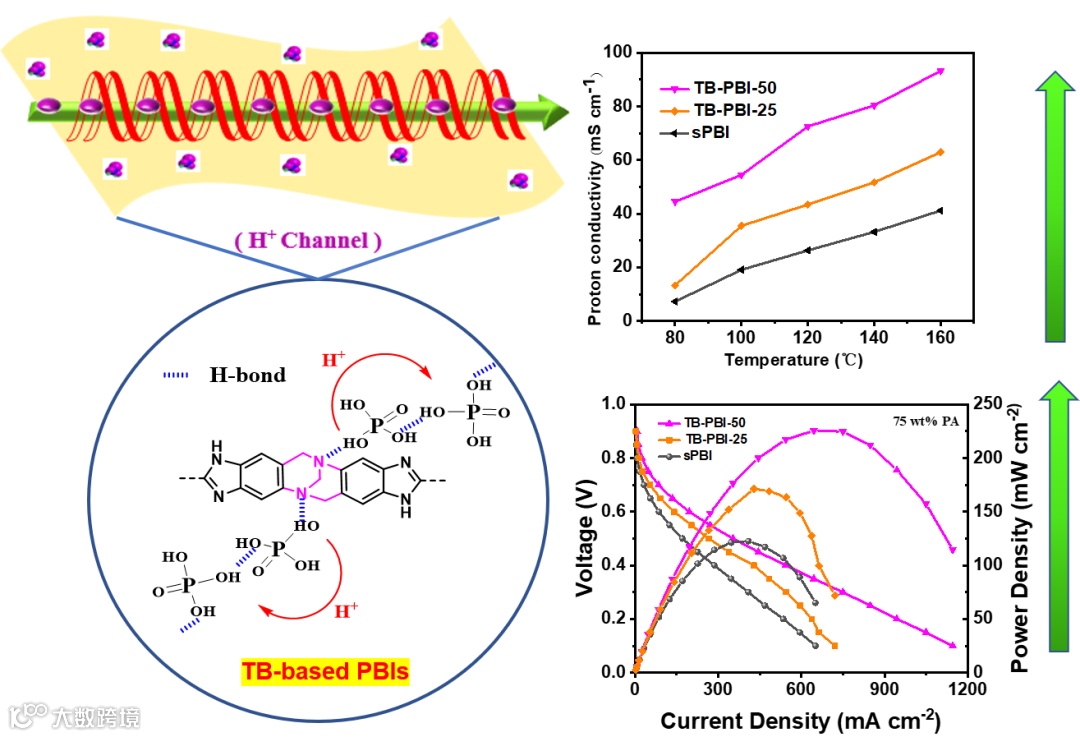

导读:首次将TB结构引入到主链结构中,解决了PBI高温质子交换膜材料实现商业化的可加工性问题...
点击上方蓝字 一键订阅

不可持续性化石能源不断消耗使当今世界面临严重污染和气候变化问题,为实现可持续发展,急需找一种可持续的、清洁的、高效的化石能源替代品。目前,燃料电池作为一种新型清洁能源装置在国内外受到广泛关注和研究。燃料电池汽车已广泛应用于汽车、便携式装置和固定式电站等领域。目前主要商业化的质子交换膜为美国杜邦公司的Nafion系列膜,其操作温度一般为80 °C以下性能突出稳定。然而,Nafion膜的应用也存在燃料透过率高及成本昂贵等问题,大程度限制了Nafion 膜大规模商业化应用。

为解决低温质子交换膜如Nafion膜面临的局限性问题,高温质子交换膜燃料电池(100~200 ℃)的发展得到了广泛关注。其应用具有很多优势:如提高的电极的催化反应动力学过程;防止催化剂中毒;简化燃料电池水、热管理系统等。目前研究较多的高温质子交换膜材料为聚苯并咪唑(PBI聚合物,其掺杂磷酸后在高温无湿度条件下具有良好的质子传导性能。然而,传统的PBI由于分子链本身的刚性导致其溶解性差,且聚合物链段内磷酸的吸附位点有限,导致质子传导能力不足。因此,制备良好溶解性及高质子传导能力的PBI膜是迫切需要的。



朝格尔碱基(Tröger’s base (TB))是刚性的v形桥联双环连接基团,将其引入到聚苯并咪唑(PBI)主链中,可能是提升PBI材料溶解性及质子传导能力的有效方法。TB结构的引入可打破链堆积,同时TB结构中额外的氮原子也为聚合物提供了更多的酸吸附位点。到目前为止,仍然没有报道将TB结构引入到PBI中,将其作为高温质子交换膜材料也鲜有报道。

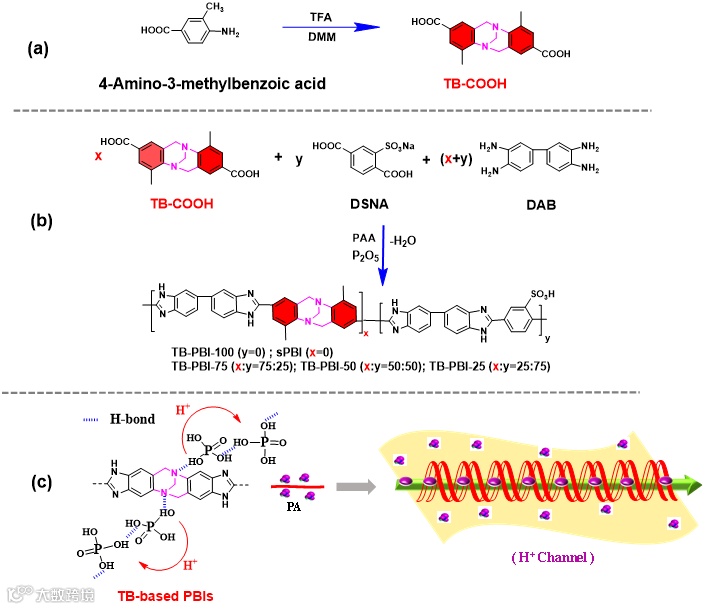

1 (a)二羧酸单体TB-COOH的合成路线; (b) TB基的PBI (TB-PBI-100TB-PBI-75TB-PBI-50TB-PBI-25)sPBI的合成路线; (c) TB基的PBI的质子转移机理

为了解决这一问题,中国科学院过程工程所庄永兵研究员等在Chemical engineering journal发表了名为Soluble polybenzimidazoles incorporating Tröger’s base for high-temperature proton exchange membrane fuel cells的文章,第一作者为中国科学院过程工程所博士生代俊明。研究人员首先制备了含有TB结构的新型羧酸单体,后以此为聚合物单体,制备了一系列含有TB结构的聚苯并咪唑(TB-PBI),并将其用于高温质子交换膜材料。对TB-PBI膜的基本性能(热稳定性、抗氧化稳定性、磷酸吸附能力、机械性能、电导率及燃料电池性能等)进行了详细的探究。由于TB结构引入,TB-PBI 显示出提高的溶解性。同时,TB-PBI中额外的氮原子为膜提供了更多的磷酸载体,形成更多的质子传输通道,质子传导能力改善明显,在160 °C下最高的质子电导率可达93.2 mS cm– 1,远高于未引入TB结构的PBI膜。同时,组装的单电池性能(H2/air)也表明引入TB结构可获得更高的功率密度。

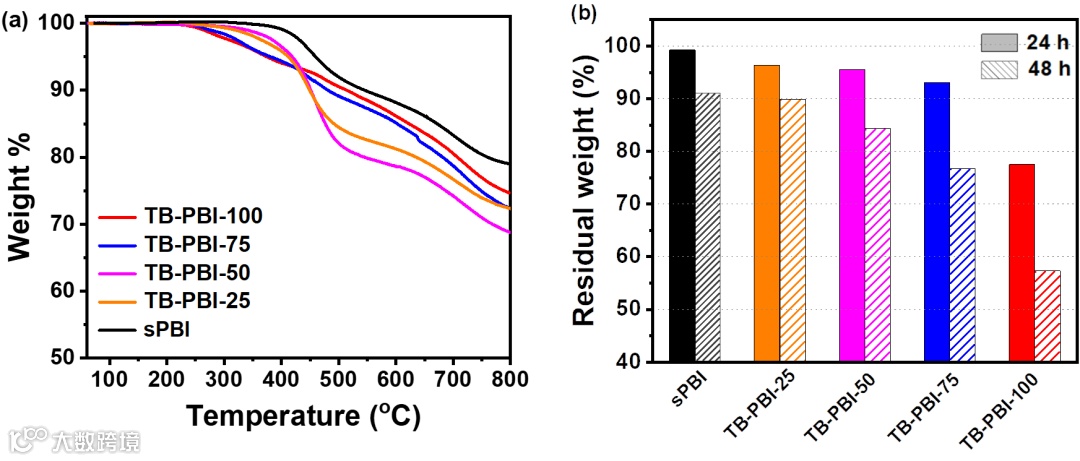

2 TBPBI的热稳定性及抗氧化稳定性。

3 TBPBI膜的拉伸应力和膜断裂伸长率(a)未掺杂PA(b) 65wt%PA溶液掺杂(c) 75wt%PA溶液中掺杂。

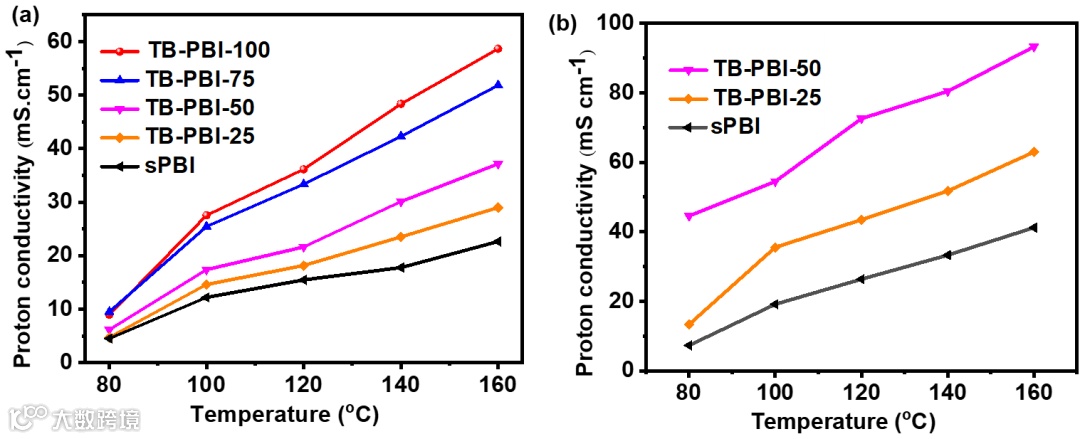

4 TBPBI膜的质子电导率(a) 65wt%PA溶液掺杂(b) 75wt%PA溶液中掺杂

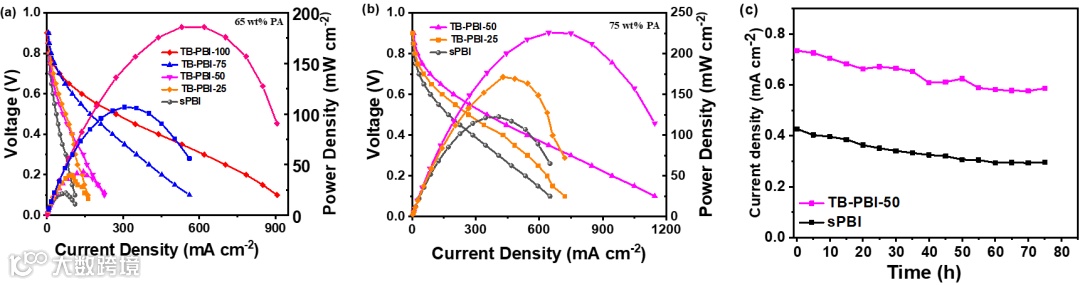

5 TBPBI膜燃料电池的极化和功率密度曲线 (H2/Air):(a) 65wt%PA溶液掺杂(b) 75wt%PA溶液中掺杂 (c) TB-PBI-50sPBI膜的单电池长期稳定性

这项工作首次将TB结构引入到主链结构中,解决了PBI高温质子交换膜材料实现商业化的可加工性问题。研究得到了国家自然科学基金委基金项目(No. 52173210)及江苏冰城氢能科技有限公司企业委托项目资助。相关研究成果申请国家发明专利6项,获得专利授权5项。


相关链接:

Dai, J.; Zhang, Y.; Gong, C.; Wan, Y.; Zhuang, Y. Soluble polybenzimidazoles incorporating Tröger’s base for high-temperature proton exchange membrane fuel cells. Chemical Engineering Journal, 2023, 466, 143151.

https://doi.org/10.1016/j.cej.2023.143151
