目前，将金属有机框架（MOF）与聚合物相结合用以处理染料废水受到了广泛关注。如何高效且低成本的制备MOF活性位点充分暴露且耐用的聚合物/MOF复合材料已经成为了近期十分热门的科研方向。

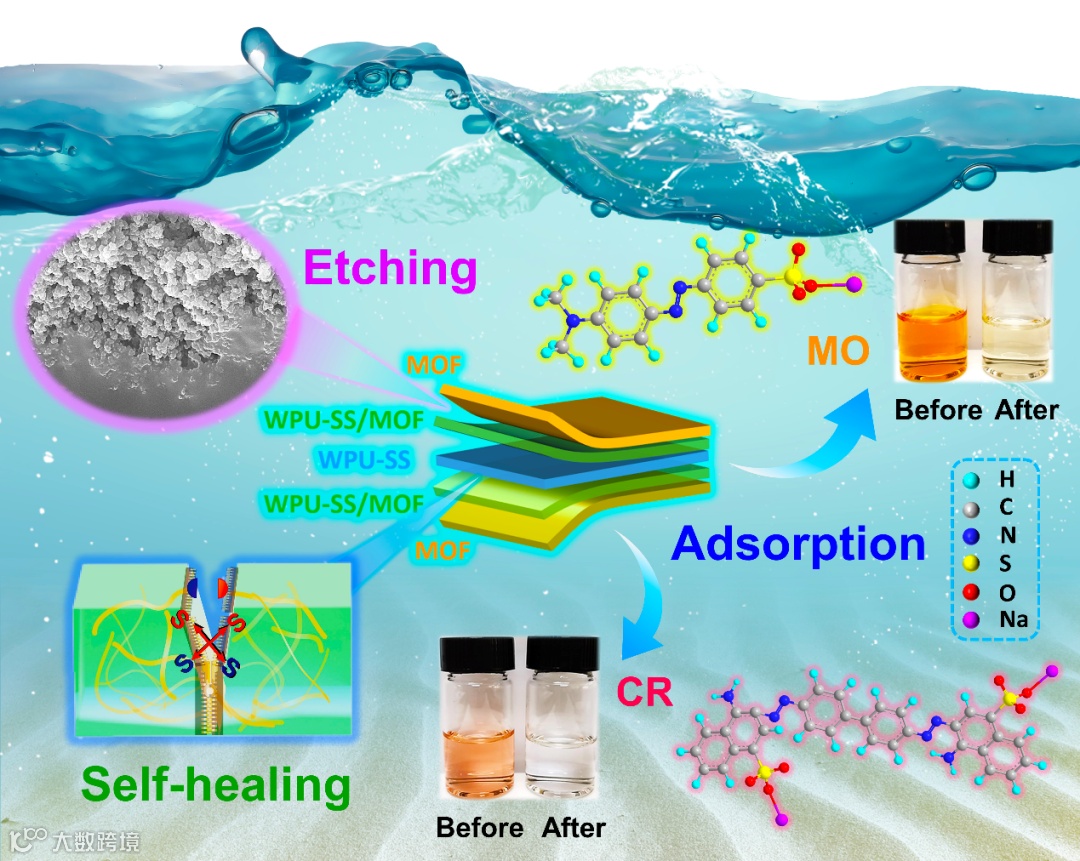

近日，广西大学王双飞，赵辉团队以具有优异自修复和耐溶剂性能的水性聚氨酯（WPU-SS）为基材，首次提出了一种简单的溶剂刻蚀沉积策略，设计并制备了一种三明治结构的WPU-SS-MOF复合膜。这种复合膜可以充分将MOF的活性位点暴露在聚合物基材表面，同时对阴离子染料甲基橙（MO）和刚果红（CR）具有很好的吸附能力。此外，首次将吸附膜赋予了自修复功能，使其在破坏并修复之后仍然可以保持MOF的结构稳定性和高效的吸附活性，从而赋予其优异的可循环使用性能。这种WPU-SS-MOF复合膜在染料废水处理领域具有一定的应用价值。这项成果以题为“Construction of self-healable and recyclable waterborne polyurethane-MOF membrane for adsorption of dye wastewater based on solvent etching deposition method”发表在了《Separation and Purification Technology》（中科院一区TOP，IF=9.136）上。文章以2020级硕士研究生李宏伟为第一作者，2022级硕士研究生张佳乐为共同第一作者，赵辉助理教授为通讯作者。
该工作通过在水性聚氨酯（WPU）主链上引入含二硫键（S-S）自修复单元的双（2-羟乙基）二硫化物（HEDS）赋予基材优异的自修复特性。同时，通过溶剂热法制备了一种结构稳定的MOF（UiO-66-NH2）。随后，将MOF分散于丙酮中作为刻蚀原液，采用溶剂刻蚀沉积法设计和制备了一种三明治结构的WPU-SS-MOF复合膜。这种三明治结构可以将MOF牢牢的锚定在WPU-SS膜表面，从而形成均匀稳定的MOF晶层。同时，MOF的活性位点与WPU-SS基材之间存在的静电吸引力和共价键作用，进一步提高了二者之间的界面结合力。这种WPU-SS-MOF复合膜使得MOF的活性位点得以充分暴露从而发挥出了MOF优异的吸附特性，并有效地解决了传统聚合物/MOF复合材料存在的相容性差、MOF易于团聚和包埋等问题。

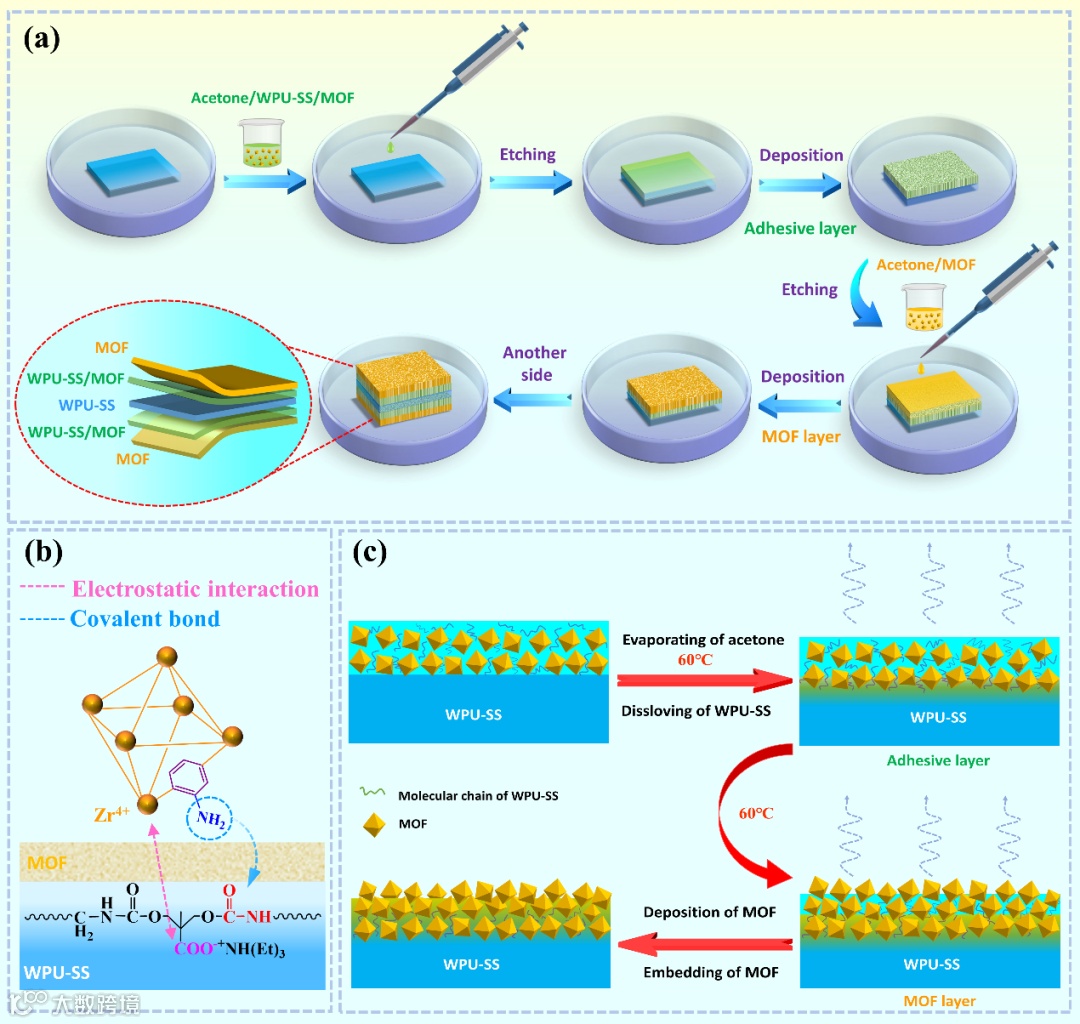

图2. WPU-SS-MOF复合材料的制备流程及原理图
WPU-SS-MOF复合膜的SEM结果表明，复合膜表面均匀地负载了一层球型的MOF纳米晶体，这表明MOF被成功制备并牢固的嵌入和锚定在了WPU-SS的表面，并自组装形成了一层均匀的多孔结构。EDS结果也直观的表明了MOF的Zr4+活性位点得以充分暴露于复合膜的表面。Zeta电势和XPS结果表明，MOF与WPU-SS之间除了物理缠结和锚定作用，还存在静电吸引和共价键的化学作用机制，这使得二者之间的界面结合力进一步得到了提高。此外，WPU-SS-MOF复合膜在弯折90°和拉伸后可以恢复至其原始状态，且其表面的MOF晶层没有出现脱落现象，表现出了优异的结构稳定性和力学性能。

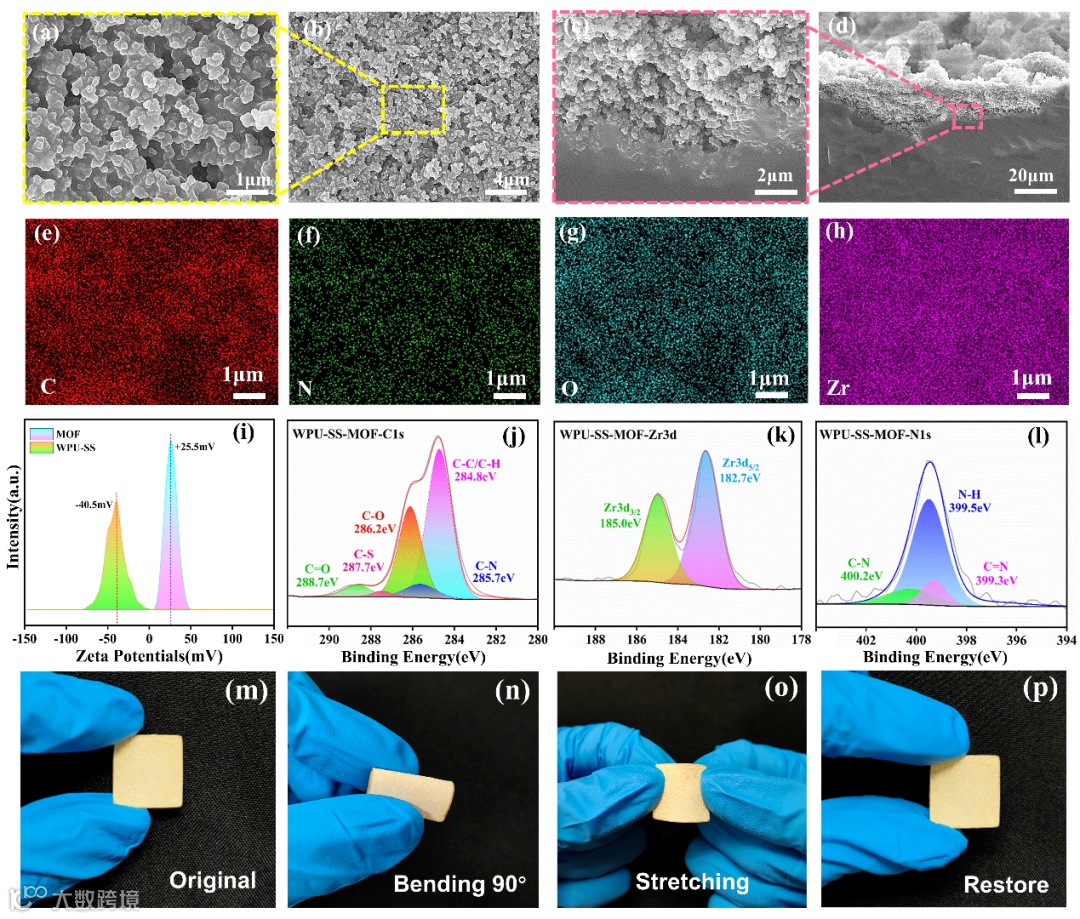

图3. WPU-SS-MOF复合膜的形貌和化学结构表征

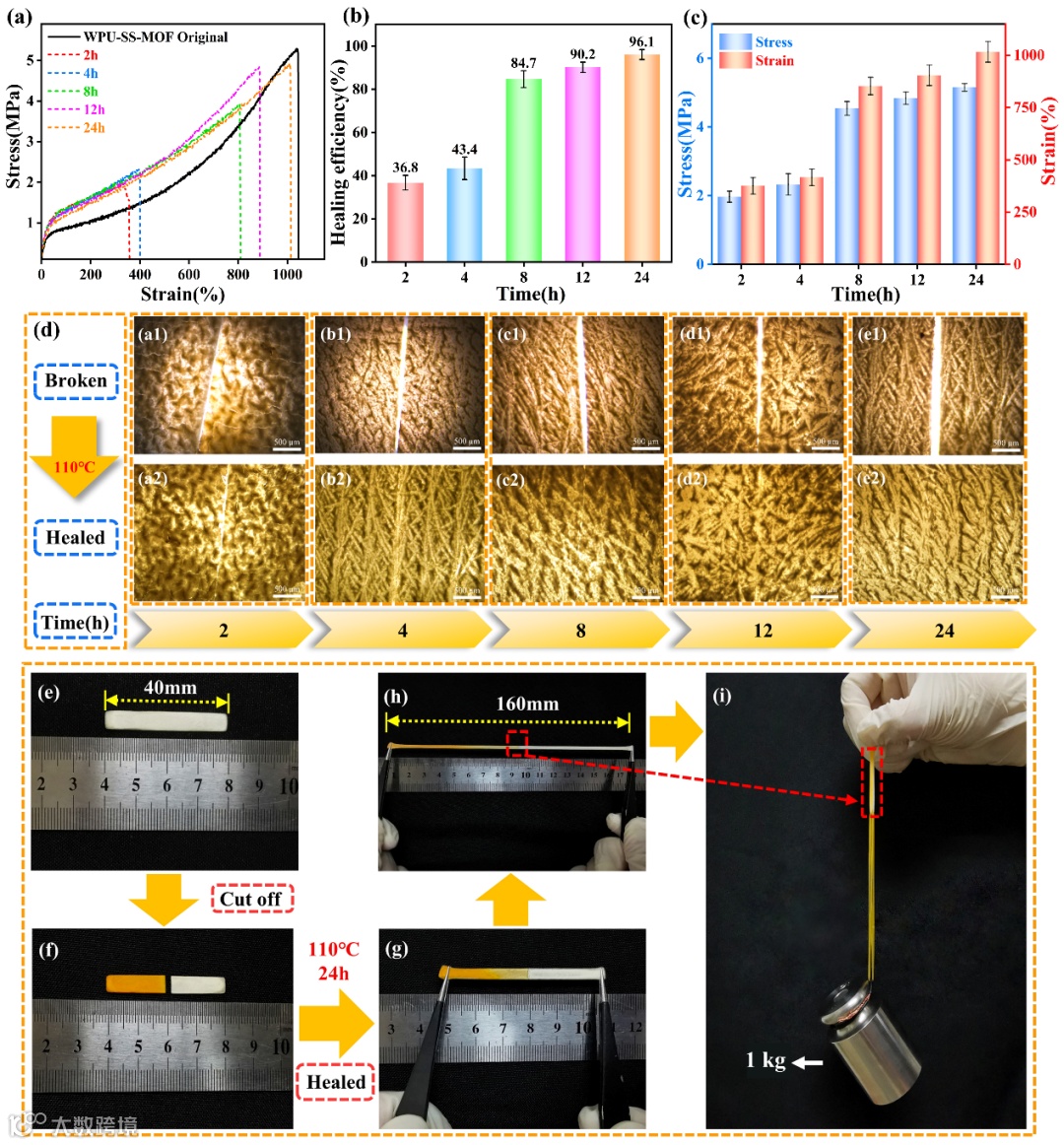

当温度和时间分别控制在110℃和24 h时，WPU-SS-MOF膜具有96.1%最高的自修复效率，其拉伸强度和断裂伸长率分别可以恢复至5.16 MPa和1117.1%。采用悬挂重物法从宏观上进一步测试了WPU-SS-MOF膜的实际自修复效果，修复后的WPU-SS-MOF试样在悬挂1 kg的砝码后，切口处并未出现裂纹和断裂，其表现出了优异的自修复效果和力学性能。

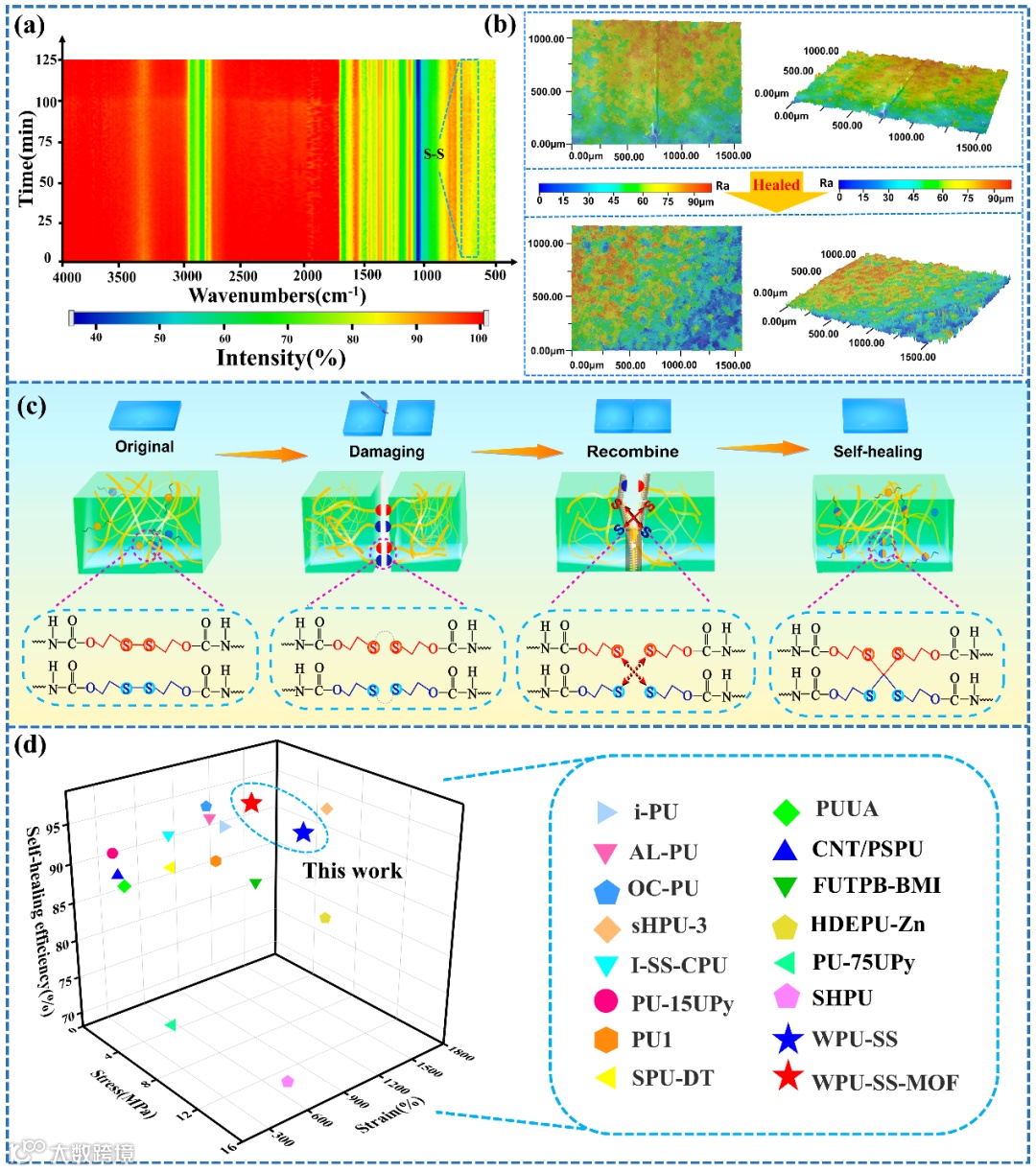

WPU-SS-MOF复合膜的自修复机理完全依赖于基材的S-S动态交换反应，MOF不具备任何自修复特性。由变温红外（ATR）和光学轮廓图像分析结果表明，S-S的链交换反应是一个动态的过程，且随着温度升高和降低S-S的重组反应活性会随之增强和减弱。同时，在热驱动的情况下S-S在体系中始终存在，且S-S在被破坏后不断的发生动态重组反应，促使断面逐渐由内致外实现完全自修复。
WPU-SS-MOF复合膜对MO和CR两种阴离子染料表现出良好的吸附效果和可循环使用性能。在5次吸附-脱附循环后，对MO和CR的吸附率仍分别可达82.4%和80.5%。同时，破坏修复后的吸附膜对MO和CR的吸附率分别为98.3%和96.6%，与原始试样几乎保持一致。

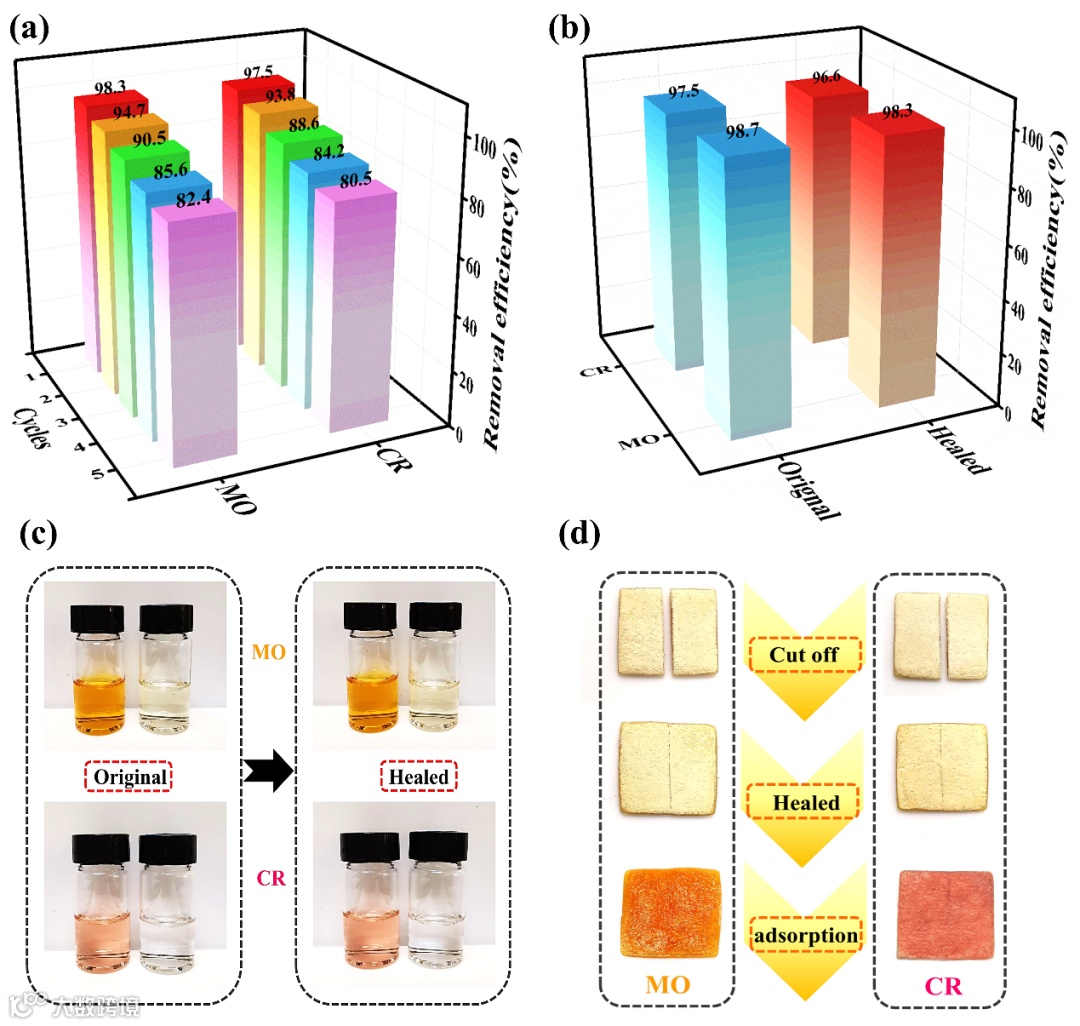

图6. WPU-SS-MOF对MO和CR的循环吸附应用

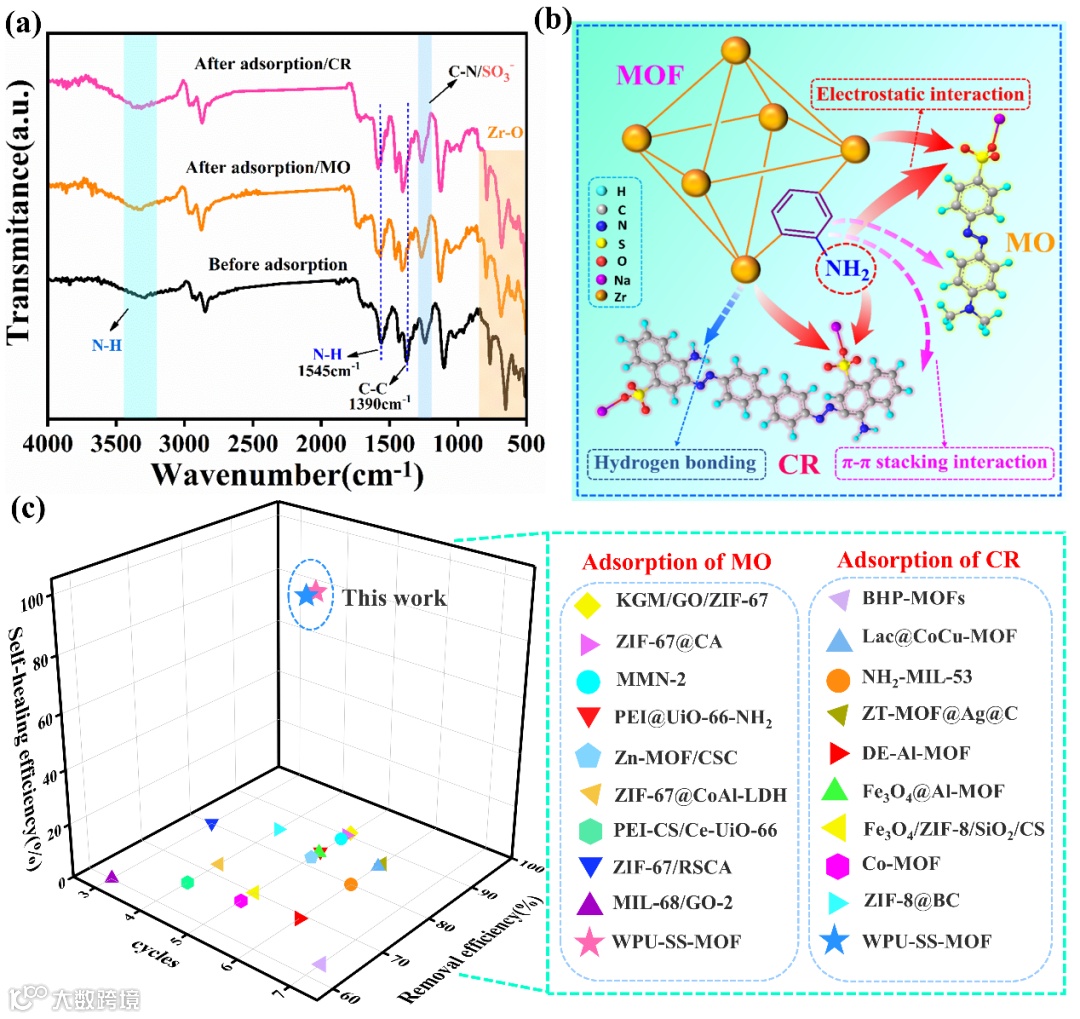

WPU-SS-MOF膜对MO和CR染料分子之间的吸附受物理扩散和化学吸附双重影响，但主要取决于静电相互作用、π-π堆积效应和氢键作用的化学机制。此外，与先前报道的传统MOF基吸附剂的性能相比，这项工作首次赋予了MOF基吸附膜自修复性能。
这种溶剂蚀刻沉积法具有很强的普适性。可以选择不同的聚合物基材和MOF并通过该方法设计和制备具有吸附、催化、自修复、形状记忆和能量收集等多功能的复合材料。其应用范围不仅局限于染料废水处理，甚至在气体分离与收集、能源存储、光电催化、柔性传感器和生物医学等领域也可以大放异彩。
论文链接：
https://doi.org/10.1016/j.seppur.2023.124145
相关进展
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
