以金属锂为负极，硫为正极的锂硫电池具有高理论比容量（1675 mAh g-1）和高能量密度（2600 Wh kg-1）。这些优势使得锂硫电池有望成为新一代高能量密度、低成本、可大规模使用的储能技术。但是，锂硫电池在充放电过程中存在硫及其放电产物的电子、离子导电率低、体积膨胀、穿梭效应和反应动力学缓慢等问题，制约了锂硫电池技术的应用与发展。因此，如何兼顾硫电极结构稳定性和可溶性多硫化物高效吸附-转化过程，成为了锂硫电池面向实际应用的难题。
近期，大连理工大学胡方圆教授课题组在能源领域知名期刊Nano Energy上发表题为“Dynamic cross-linking of zwitterionic polymer binder based on host-guest interactions for Li-S batteries with enhanced safety and electrochemical performance”的研究论文。该文章针对传统PVDF粘结剂粘附力及离子传输能力欠佳等问题，基于β-环糊精和金刚烷结构的主客体识别作用，构建了新型动态交联两性离子聚合物粘结剂。该粘结剂集亲硫性、亲锂性、低交联密度和阻燃性于一体，具有优异的机械强度、强多硫化物吸附/催化能力、高Li+传输能力和阻燃安全性。通过系列实验和理论模拟，揭示了离子-偶极相互作用对阳离子和阴离子的协同调控作用，阐明了β-CDp-Cg-2AD粘结剂凝聚态和气相阻燃机制。基于β-CDp-Cg-2AD粘结剂所制得的电极具有高比容量（1333 mAh g−1）、优异的倍率性能（844 mAh g−1，2 C），且经过800次循环后容量保持率为81%。即使在较高硫负载（7.36 mg cm−2）和少电解液（7.1 µL mg−1）条件下，电极仍具有较高面容量（7.60 mAh cm−2），经过100次循环后容量保持率高达96%，这说明基于该策略制备的锂硫电池具有应用潜力。该项研究工作为高性能、高安全性、长寿命锂硫电池正极粘结剂的发展提供了可资借鉴的新思路。

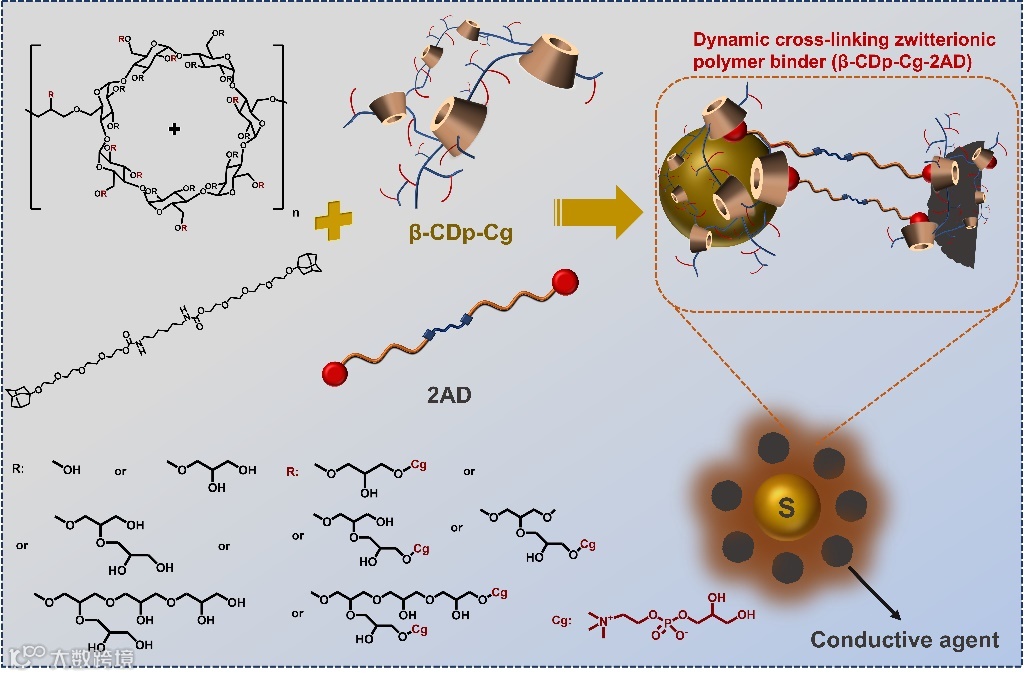

图1 β-CDp-Cg-2AD粘结剂的制备过程示意图

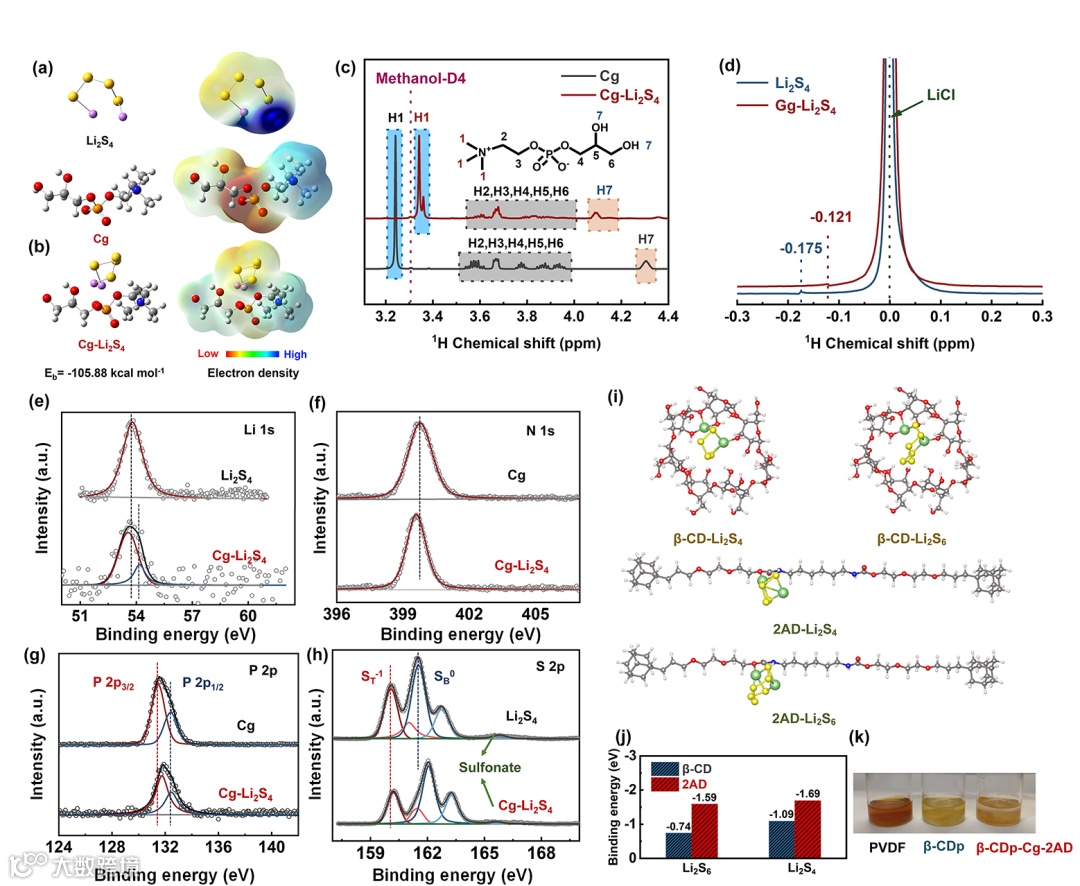

图2 (a)Li2S4和Cg的静电势分布；(b) 复合物的稳定构型和结合能；(c)1H NMR谱图；(d)7Li NMR谱图；(e-h) Li 1s、N 1s、P 2p和S 2p XPS分峰谱图；(i)理论吸附模型和(j)吸附能；(k) PVDF、β-CDp和 β-CDp-Cg-2AD粘结剂静态吸附后Li2S6溶液的光学照片。

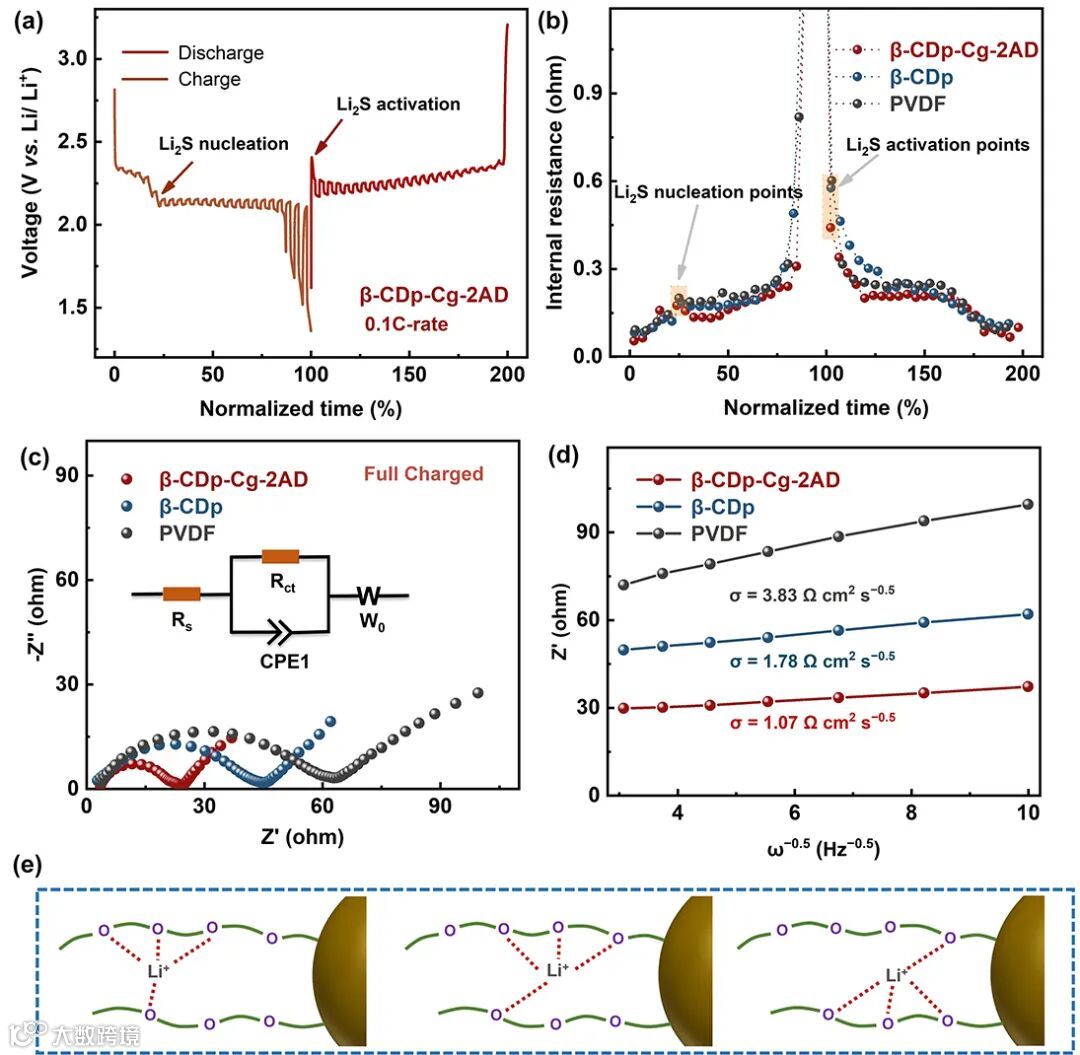

图3 Li+扩散动力学：(a) β-CDp-Cg-2AD电极的GITT曲线；(b)三种电极在充电和放电过程中的内阻；(c)三种电极的Nyquist图；(d)在低频区，Z'随ω-0.5的变化；(e) β-CDp-Cg-2AD分子通过热运动传递Li+解离-络合过程的示意图。

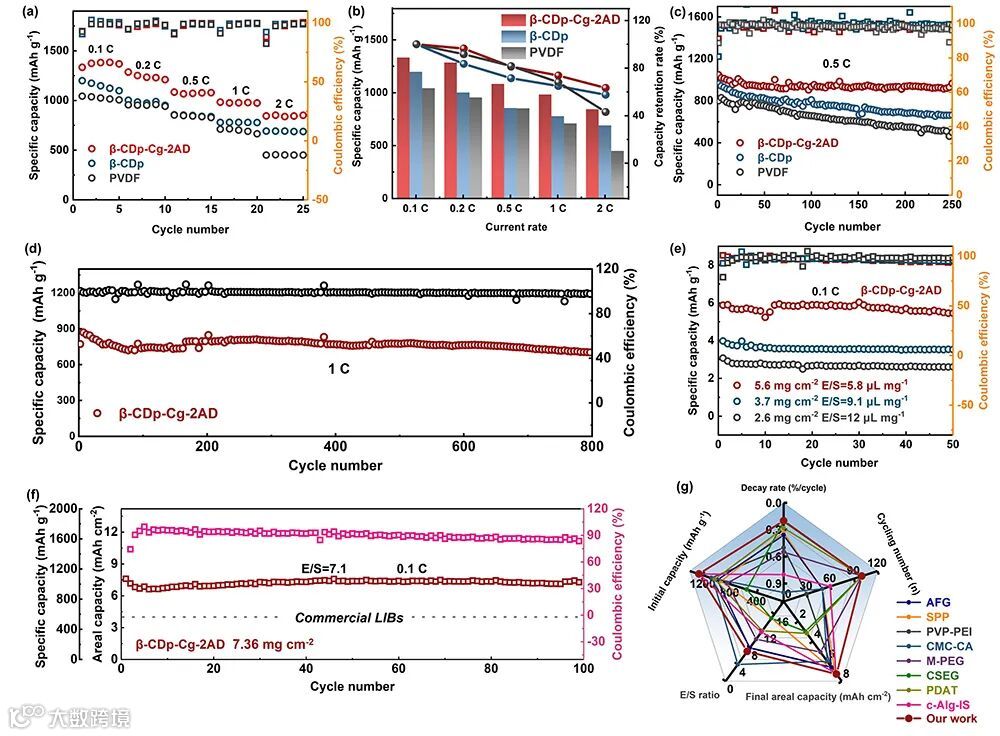

图4 电化学性能： (a)倍率性能、(b)容量保持率和(c)循环稳定性和库仑效率；(d) 1 C条件下β-CDp-Cg-2AD电极的循环稳定性；(e)不同硫负载和较低E/S比条件下，β-CDp-Cg-2AD电极的循环性能；(f) 高硫负载的电极循环性能；(g) β-CDp-Cg-2AD粘结剂与其它粘结剂综合性能对比图。

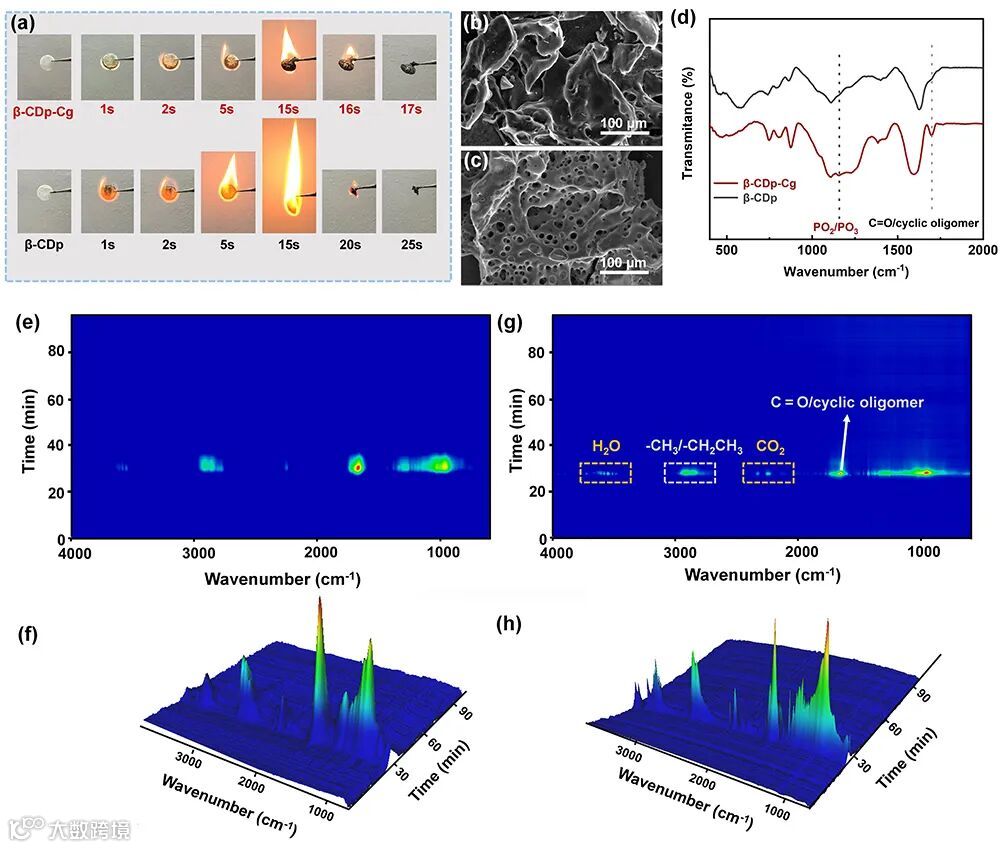

图5 (a) β-CDp和β-CDp-Cg聚合物的燃烧测试照片；(b) β-CDp和(c) β-CDp-Cg聚合物的燃烧后的SEM谱图；(c) β-CDp和β-CDp-Cg聚合物的燃烧后的FT-IR谱图；(e-f) β-CDp的热重-红外光谱图；(g-h) β-CDp-Cg-2AD聚合物热重-红外光谱图。
文章链接：
Tianpeng Zhang, Runyue, Mao, Wanyuan Jiang, Borui Li, Zihui Song, Siyang Liu, Xigao Jian, Fangyuan Hu*, Dynamic cross-linking of zwitterionic polymer binder based on host-guest interactions for Li-S batteries with enhanced safety and electrochemical performance. Nano Energy, 2023, 114, 108603.
DOI: org/10.1016/j.nanoen.2023.108603
https://www.sciencedirect.com/science/article/pii/S2211285523004408
【作者介绍】
相关进展
中科院青岛能源所崔光磊研究员课题组Angew：巧用502胶水“粘合”破损锂电池--高性能锂硫电池用防泄漏电解液的开发
南林付宇教授课题组《Small》：双功能非对称纤维素凝胶电解质来同时抑制锂硫电池体系的穿梭效应和枝晶生长
东华大学武培怡/焦玉聪团队《ACS Nano》：聚合物粘结剂的分子调控构筑高负载高性能锂硫电池
南京理工大学傅佳骏、陈涛课题组 AFM：两性离子聚合物粘结剂协同调控多硫化物构筑高性能锂硫电池
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
