运用3D打印技术来灵活构建特殊的结构或性能是实现气凝胶应用的重要手段，然而在气凝胶的3D打印中，研究学者普遍采用流变改性剂或紫外光固化剂等对打印墨水进行流变学调控或快速光固化。虽然这些策略能够很好地保证打印过程中的结构保真，但也不可避免地插入了异质成分或结构，从而对气凝胶原始的结构或性能有一定的负面影响。因此，实现气凝胶结构或性能高保真的3D打印仍然存在挑战。

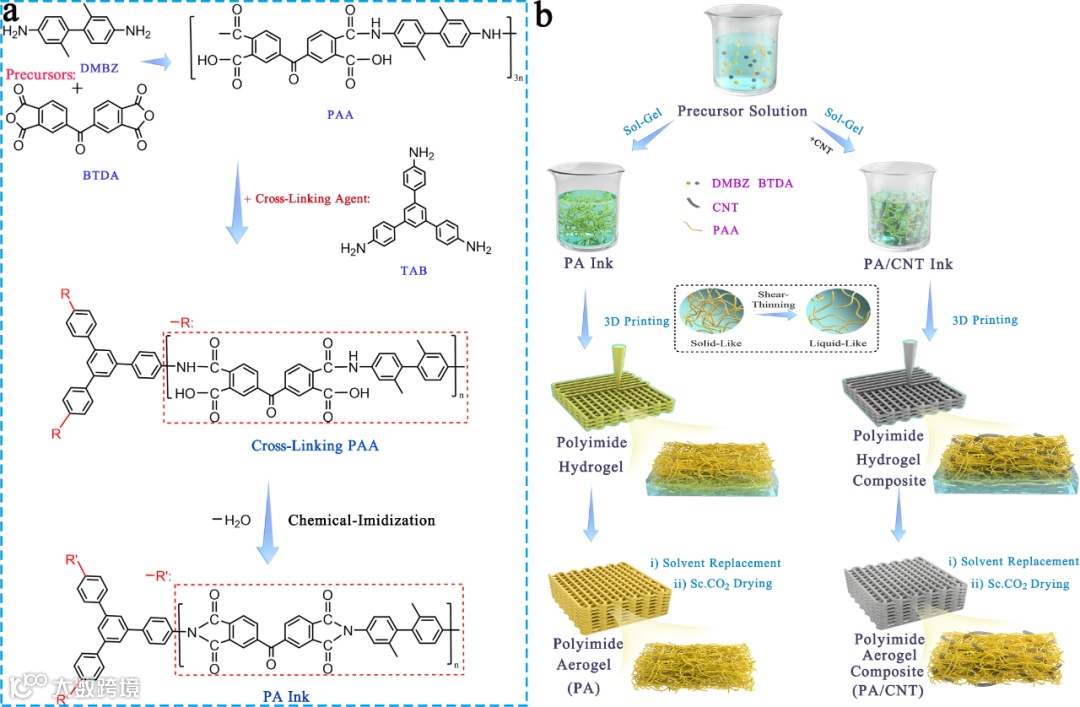

图1 聚酰亚胺气凝胶基墨水合成化学及3D打印路线

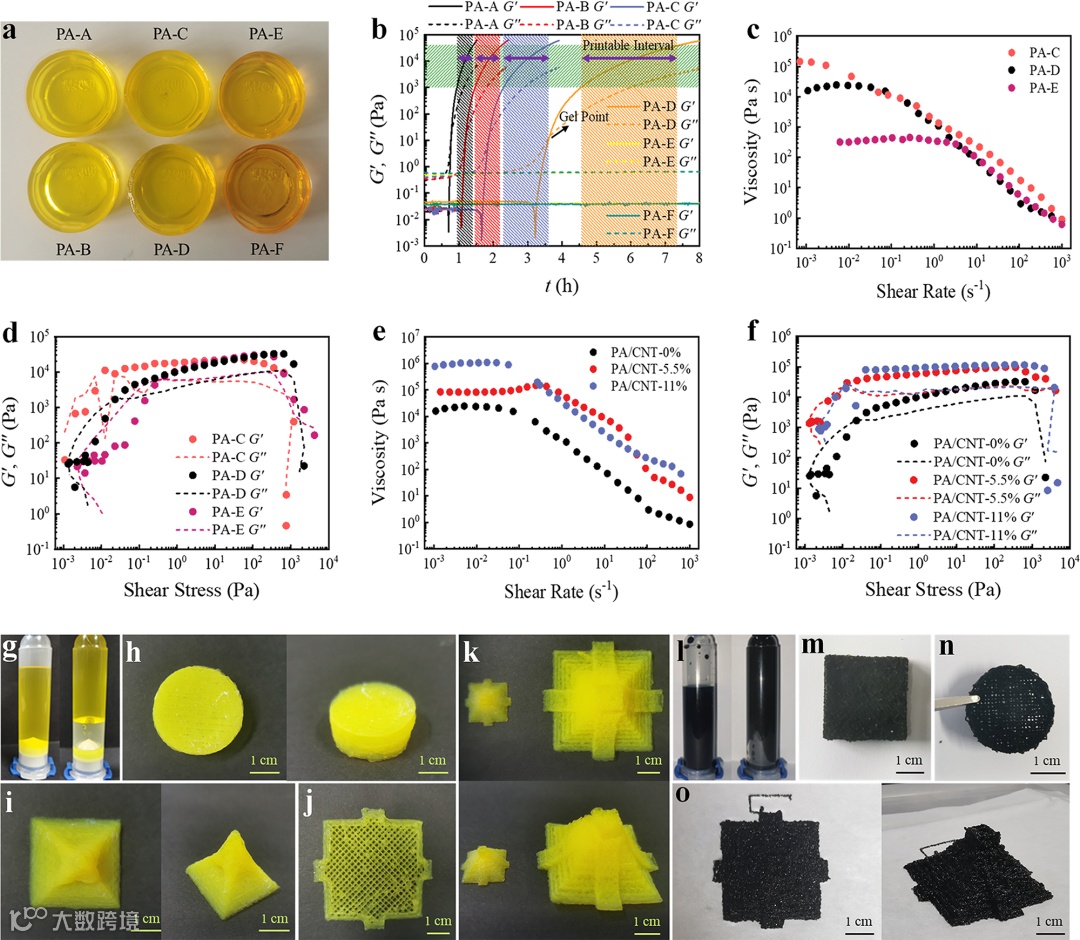

图2 聚酰亚胺气凝胶基墨水流变学及3D打印

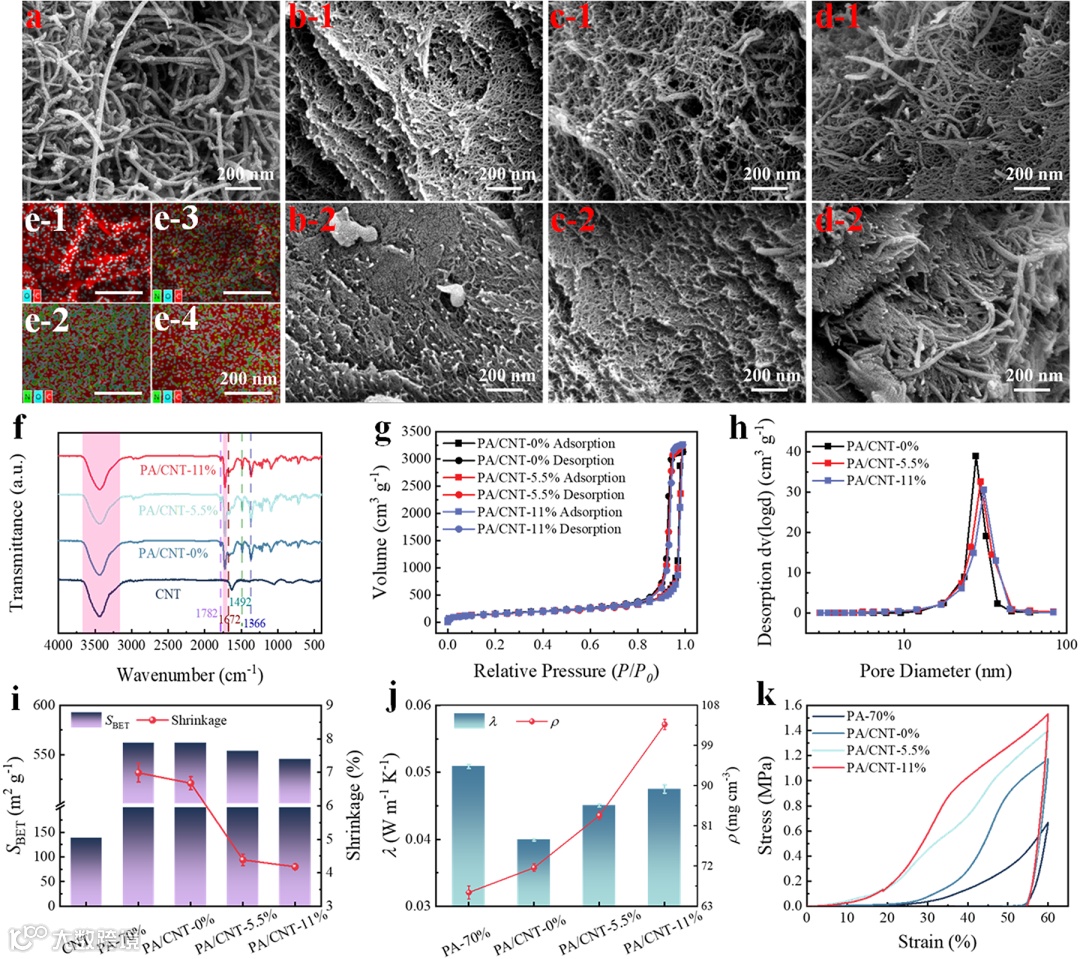

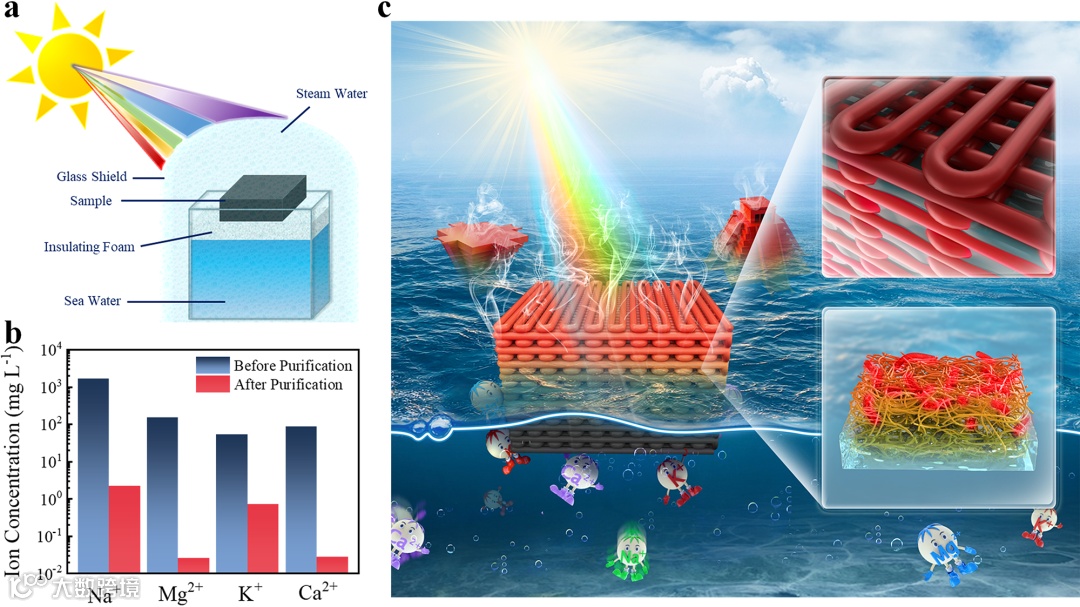

近期，同济大学物理科学与工程学院杜艾、周斌团队通过结合一步化学亚胺化溶胶-凝胶策略和直接墨水书写3D打印技术，实现了高性能和多功能性的聚酰亚胺气凝胶的3D打印（图1、图2）。由此得到的3D打印聚酰亚胺气凝胶具有高的比表面积(545.1-561.7 m2 g-1)，低的密度(66.1-103.7 kg m-3)，低的热导率(39.89-50.86 mW m-1 K-1)，低的收缩率(<7%)等（图3）。此外，3D打印的聚酰亚胺气凝胶还具有优异的保温/保冷、透气/透光和吸氨/吸湿等功能，在未来多功能建筑中具有很大的潜力（图4）。为进一步拓展3D打印聚酰亚胺气凝胶的应用领域，通过碳纳米管的引入还赋予了其在太阳能蒸汽产生和太阳能海水净化方面的潜力（图5、图6）。该项工作证明了通过3D打印易于实现具有优异性能和扩展应用的聚酰亚胺气凝胶，为设计高性能和多功能的聚酰亚胺气凝胶提供了新的路线。

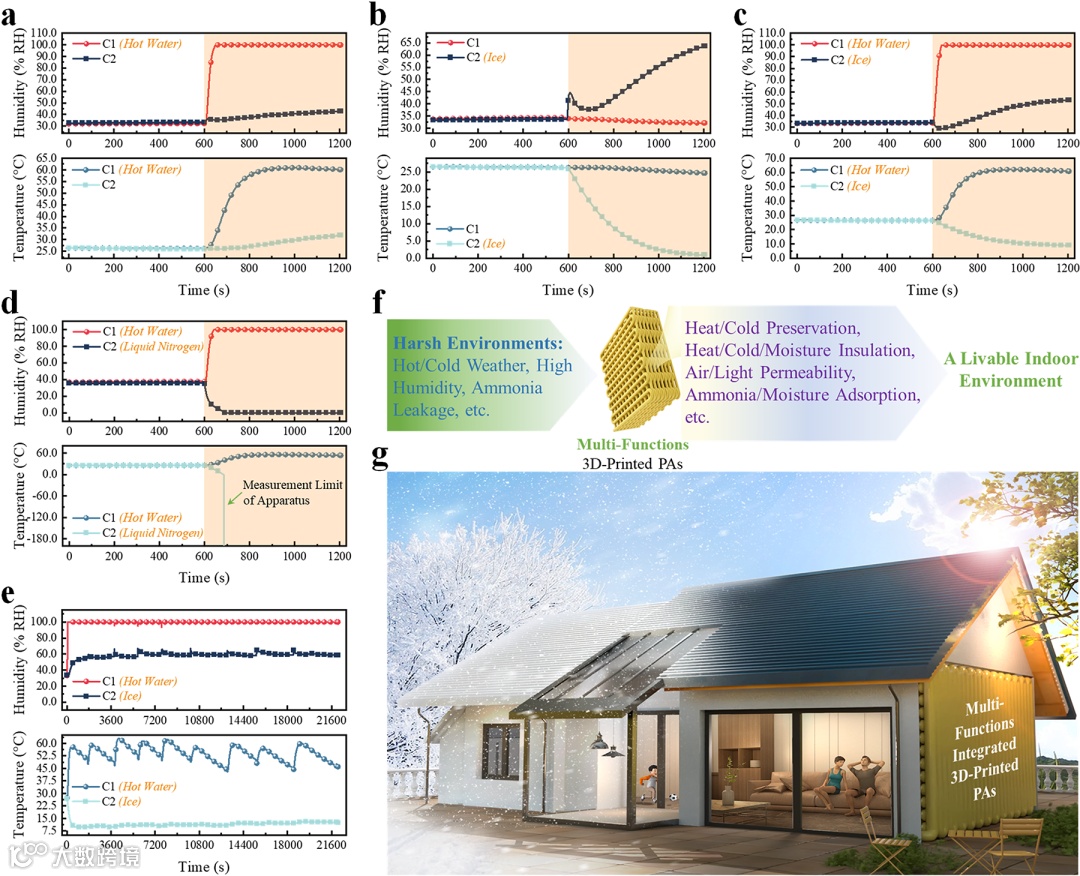

图4 3D打印聚酰亚胺气凝胶的多功能集成建筑应用探索

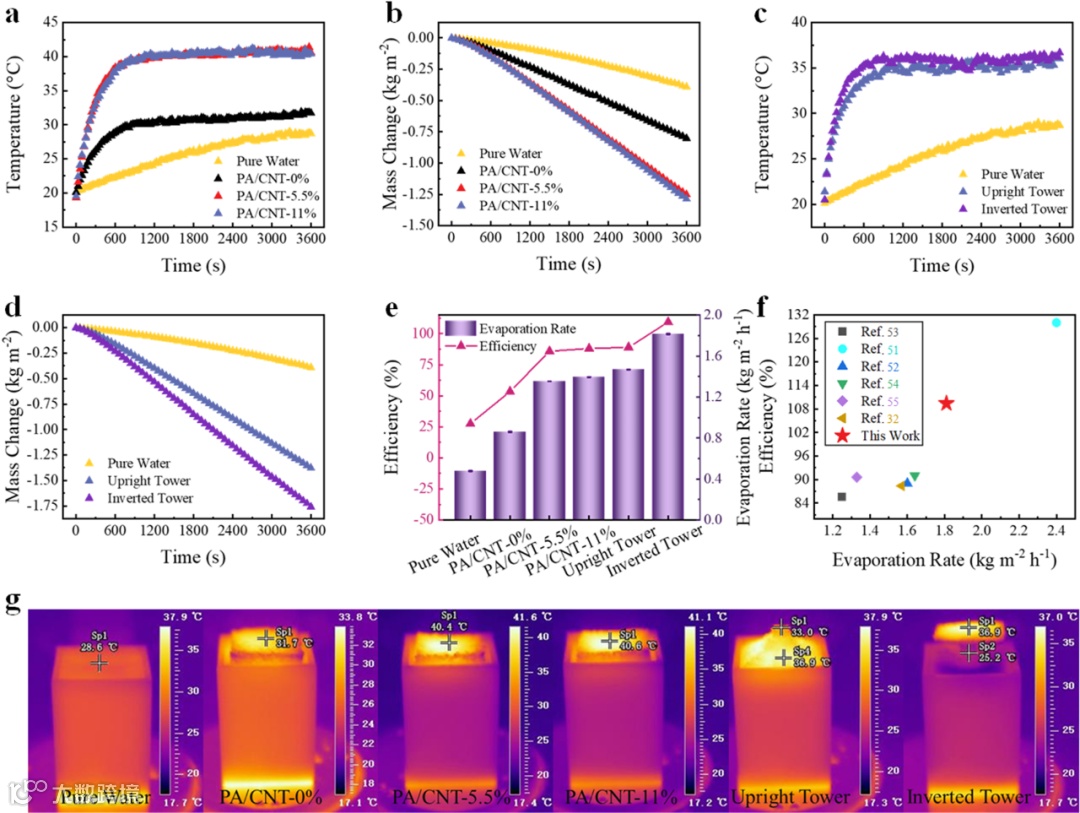

图5 3D打印聚酰亚胺气凝胶的太阳能水蒸发应用探索
该工作以“Direct 3D print polyimide aerogels for synergy management of thermal insulation, gas permeability and light absorption”为题发表在《J. Mater. Chem. A》期刊上（DOI: 10.1039/d3ta02928j）。文章通讯作者是同济大学物理科学与工程学院杜艾教授和周斌教授，共同第一作者是杨建明博士和卢贾璐博士后，课题组习爽博士、汪宏强博士、韩东晓博士、范才德硕士、沈军教授、张志华副教授也做出了突出贡献。本研究工作得到了国家重点研发计划“纳米科技”重点专项（2017YFA0204600），和国家自然科学基金（11874284）的资助和支持。
来源于传统气凝胶组成配方的墨水在不使用流变改性剂的前提下往往不利于直接实现气凝胶的3D打印。为此团队发展了通用的溶胶-凝胶策略以实现气凝胶的3D打印，在过去的两年中，团队使用该策略成功实现了间苯二酚-甲醛气凝胶、氧化硅气凝胶的3D打印（Langmuir 2021, 37, 2129-2139），并系统地探索了3D打印气凝胶的后功能化（Adv. Mater. Technol. 2022, 7, 2101325；ACS Appl. Energy Mater. 2022, 5, 11970−11976）。
原文链接：
https://doi.org/10.1039/D3TA02928J
相关进展
郑大刘春太教授/刘虎副教授、纳米能源所潘曹峰研究员：强健超弹的蜘蛛网状聚酰亚胺纤维基导电复合气凝胶用于极端温度下的线性压力传感器
北京科技大学查俊伟 CEJ：受“蜘蛛网”启发的高性能交联聚酰亚胺气凝胶
EMPA赵善宇研究员团队《Chem. Eng. J.》：具有优异高温尺寸稳定性的聚酰亚胺/二氧化硅复合气凝胶
同济大学路庆华教授课题组 CEJ：三向冷冻法制备负泊松比聚酰亚胺气凝胶用于高低温和耐冲击应用
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
