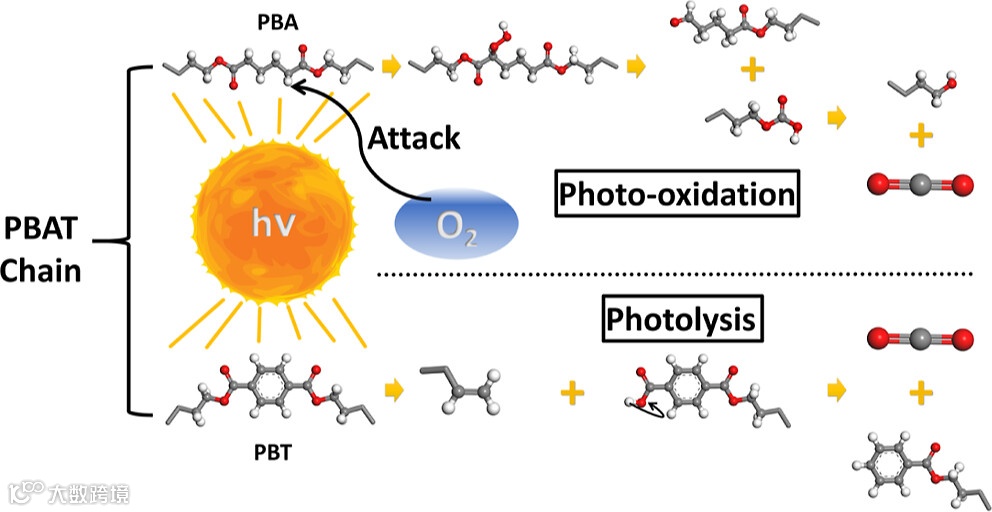

图1. PBAT光氧老化中CO2的产生路径
PBAT是一种具有代表性的可生物降解聚酯，广泛用于地膜和包装等一次性制品。然而，PBAT的光稳定性差限制了其使用。CO2是PBAT光氧老化的典型产物。因此，理解CO2的产生机理对于开发提高PBAT光稳定性的新策略具有重要意义。
近期，清华大学化工系杨睿教授团队利用理论计算与实验结合的方式研究了PBAT光氧老化过程中CO2的产生机理（图1），利用TDDFT计算提出PBA和PBT链段的不同反应路径，并通过原位红外实验以及自然老化实验进行验证。根据理论计算的结果，提出了PBT和PBA链段CO2的不同产生机制：PBT链段为不依赖氧气的光解过程，伴随着乙烯基端基的生成；PBA链段为光氧化过程，需要光子和氧气分子协同引发（图2）。上述假设与实验结果相吻合：在氮气气氛下，紫外辐照可以导致CO2的产生，这与提出的PBT链段光解机制相一致；而在空气气氛下，紫外辐照导致CO2的产量进一步上升，这表明PBA链段的光氧化参与了贡献（图3）。对于自然老化的样品，羰基指数相对值没有明显变化，而双键指数相对值则随老化时间显著增长，证实了双键的产生不依赖于氧气的参与，而是来源于PBT链段的光解过程。在一定紫外辐照强度下，CO2的产量与氧气浓度（15-28%）没有显著关联，一定程度上佐证了氧化引发过程对光子吸收的强依赖性。

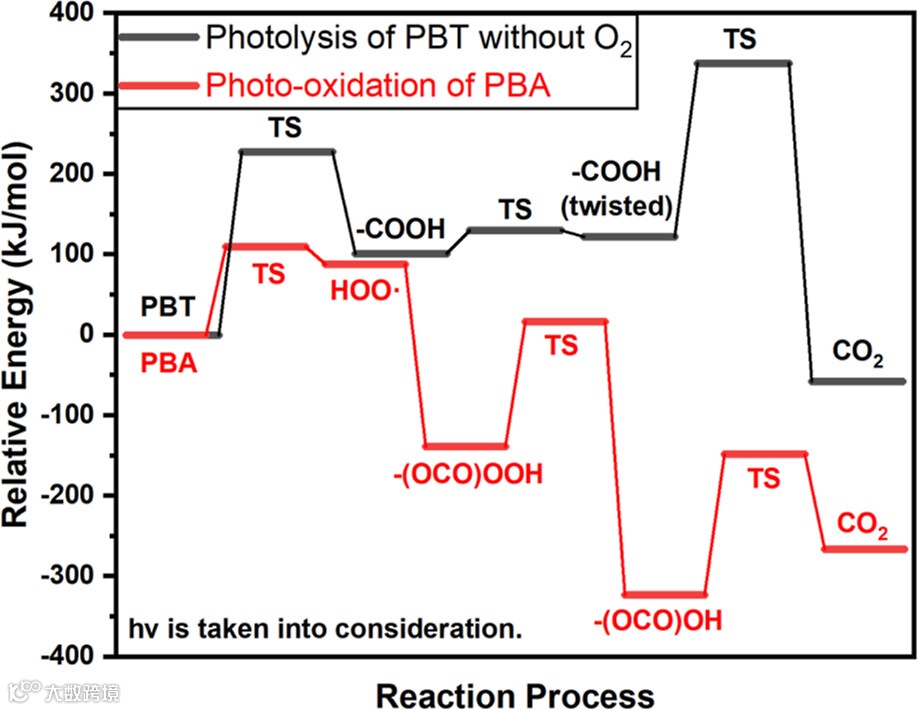

图2. PBAT光氧老化中CO2生成路径的能量演化（PBT链段为不依赖于氧气的光解机理，PBA链段为光氧化机理）

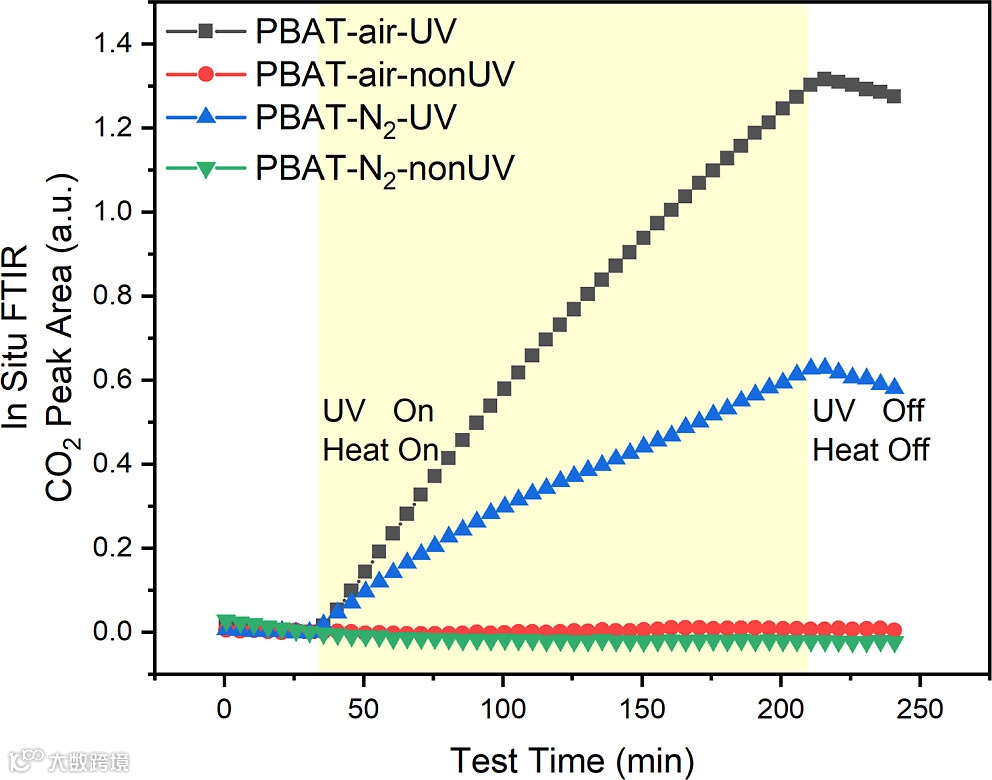

图3. 利用原位红外检测不同气氛、光照条件下CO2的产量随时间变化
该工作以“Computational and Experimental Study on the Mechanism of CO2 Production during Photo-Oxidative Degradation of Poly(butylene adipate-co-terephthalate): Differences between PBA and PBT Segments”为题发表在《Macromolecules》上（DOI: 10.1021/acs.macromol.3c01649）。文章共同第一作者是清华大学化工系硕士生孟祥泽和博士生叶焱。该工作是团队近年在高分子材料光氧老化理论计算方面的研究进展之一。高分子材料的光氧老化理论计算面临吸收光子过程的引入和聚合物反应模型算力消耗两大难题。该团队于2022年初次提出使用TDDFT理论求解聚合物局部链段光化学反应势能面，并解释了甲醛分子在PP光氧老化中的角色（Polym. Degrad. Stabil., 2022, 205, 110131）；后于2023年利用TDDFT研究PE光氧老化机理，并利用MD研究晶相与非晶相的老化行为差异，为PE光氧老化这一经典问题提供全新视角（Polym. Degrad. Stabil., 2023, 217, 110536）。
该研究得到国家重点研发计划的支持（2021YFC2103603、2021YFD1700700）。
原文链接：
https://pubs.acs.org/doi/10.1021/acs.macromol.3c01649
相关进展
大连理工大学徐铁齐课题组 Angew：性能优于聚烯烃的生物降解性聚酯及解聚催化剂的双循环
中科院兰州化物所李福伟研究员团队 Chem：均多相融合选择性催化制备生物基可降解聚酯单体新进展
浙江大学潘鹏举教授等综述：生物基/可降解聚酯的同质多晶与共结晶
中科院宁波材料所张若愚研究员与朱锦研究员团队在高阻隔生物可降解聚酯材料领域取得进展
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
