近日，中山大学吴武强教授团队联合上海理工大学蔡斌教授团队和广东工业大学许明熠博士共同通讯在Nature Communications期刊发表了题为“Durable organic nonlinear optical membranes for thermotolerant lightings and in vivo bioimaging”的研究论文。中山大学化学学院博士后田甜与博士生方玉璇为该论文的共同第一作者。

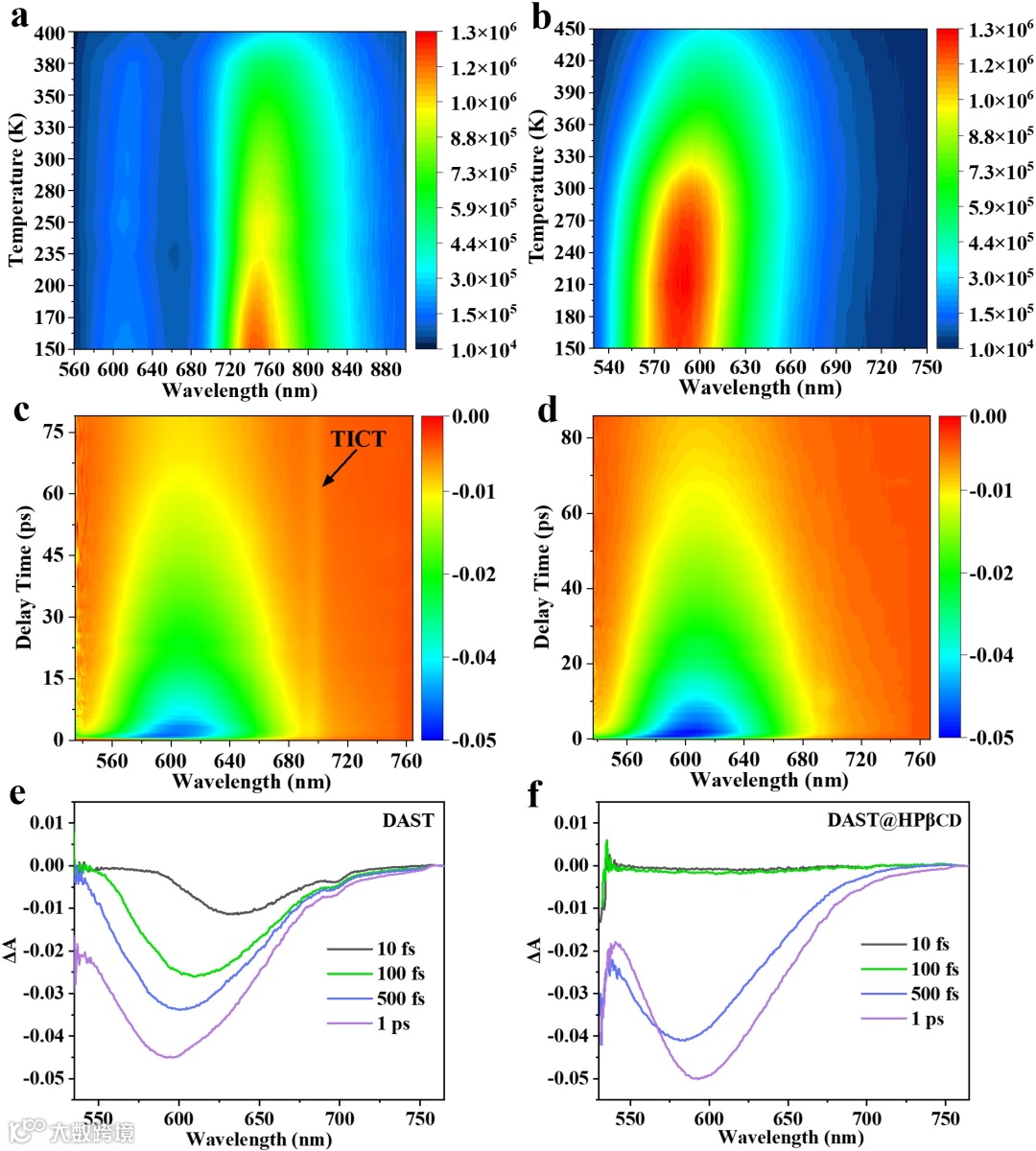

该研究通过低成本的静电纺丝技术实现高通量制备具有单/双/三光子吸收特性的大面积、柔性、透明的DAST@2-羟丙基环糊精（HPβCD）薄膜。研究发现通过交联HPβCD超分子网络，可以持久固定DAST分子的非中心对称排列结构，这使得DAST@HPβCD超分子薄膜无论在固态还是溶液状态下都具有优异的非线性光学（NLO）性能。由于HPβCD包合物有效的空间限域作用，限制了DAST分子的分子间运动，激发态主要被限制在LE态，而TICT等能量损失通道即使在严苛的条件下也能被有效抑制，因此DAST膜的发光性能提高了81倍，其PLQY达到了创纪录的73.5%。 DAST@HPβCD超分子薄膜可以在1064 nm的激发波长下实现高效的二次谐波产生（SHG），可在770 nm到1000 nm可调的激发波长范围下实现双光子激发荧光（2PEF），以及在1590 nm的激发波长下实现三光子激发荧光（3PEF）。同时，DAST@HPβCD超分子薄膜复合材料在环境空气中、水中浸泡或紫外/近红外光连续照射下均表现出良好的发光性能稳定性。例如，DAST@HPβCD膜的NLO特性可以在大气环境中保持超过470天，在水中浸泡超过4000小时仍然可保持良好。通过对DAST@HPβCD膜的热稳定性表征，他们发现DAST@HPβCD超分子薄膜可以在300℃加热时连续发光，可用于制造耐高温的发光二极管（LED），在10 W功率下可以连续超过20小时发射橙色光。

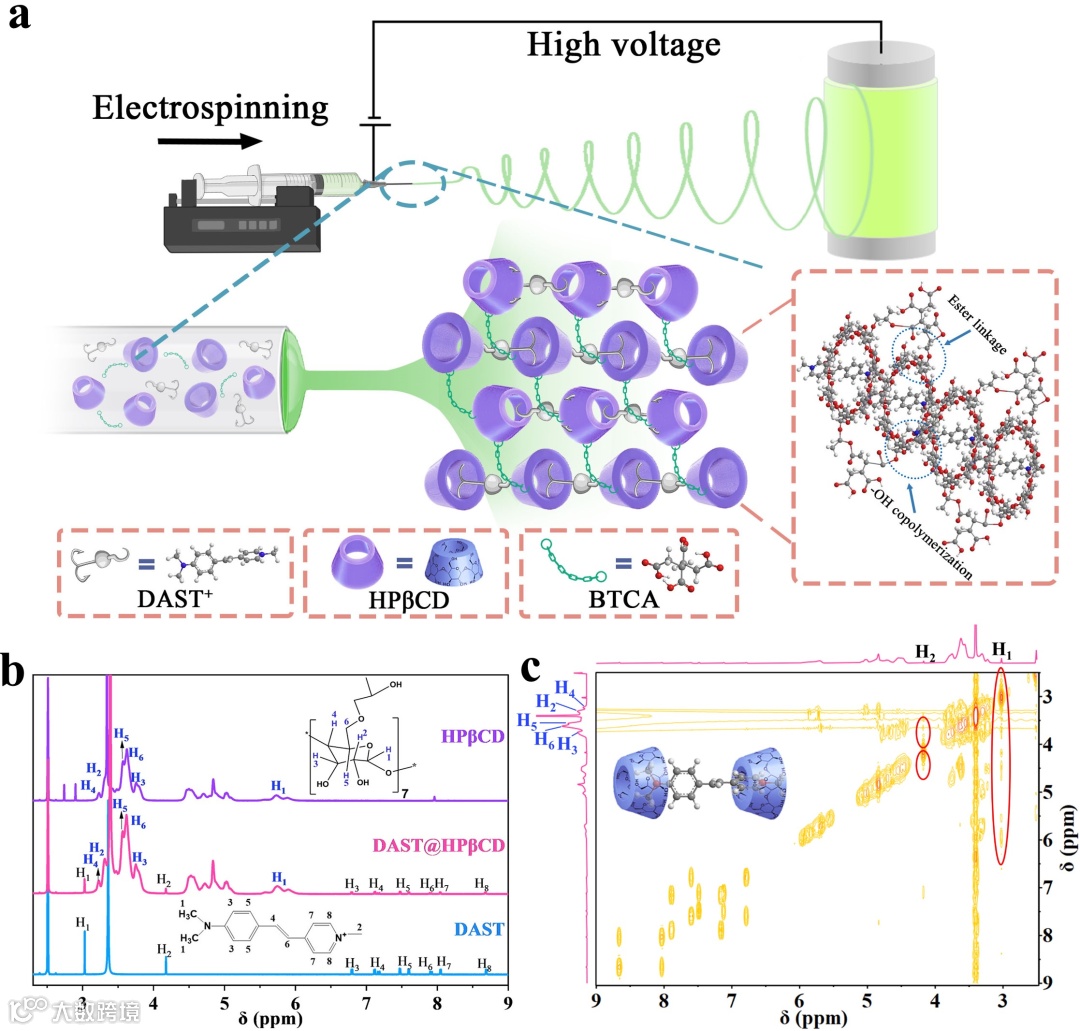

图1 a静电纺丝制备DAST@HPβCD纤维的工艺示意图。b DAST、HPβCD和DAST@HPβCD的1H NMR谱(600 MHz, D6MSO)。c DAST@HPβCD的COSY NMR。

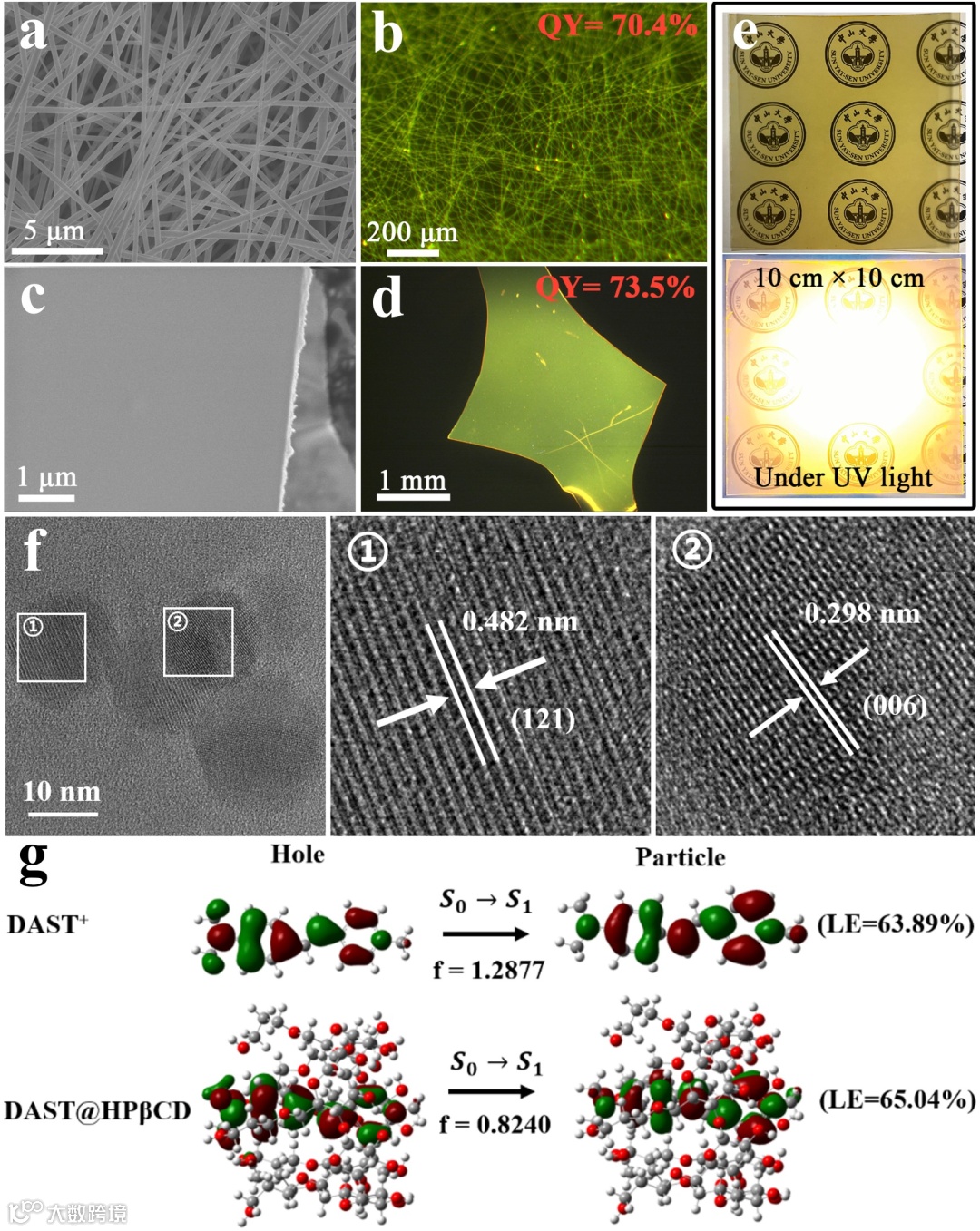

图2 DAST@HPβCD纤维/膜的形貌表征以及NTO模拟计算
图4 (a-c) DAST@HPβCD薄膜(5 cm × 5 cm)在100℃、200℃和300℃下加热的荧光图像。(d) 0.003 W驱动的橙色LED的1931CIE色度坐标。(e) 橙色LED，分别为5w、10w、15w、20w。(f) 用DAST@HPβCD材料制作的大面积图案化显示。用DAST@HPβCD薄膜制作立体工艺品的演示。

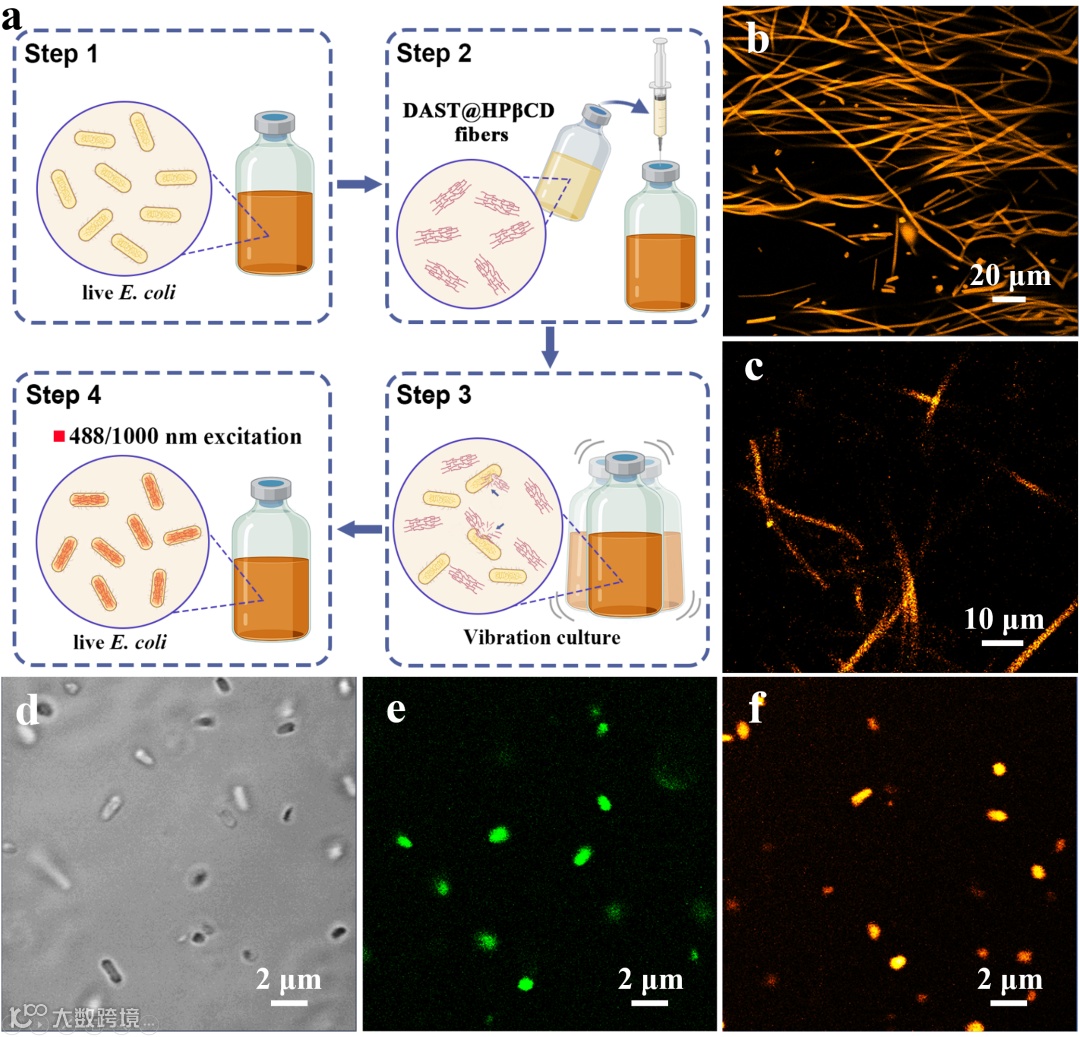

图5 利用DAST@HPβCD纤维对大肠杆菌进行体内生物成像的示意图和非侵入式单/双光子成像的显微镜图片
上述特性可使DAST@HPβCD超分子薄膜满足在体内生物成像的应用前景。对此，他们应用DAST@HPβCD纤维作为大肠杆菌的活体染色剂，在1000纳米的近红外（NIR）光激发下，成功实现了实时的大肠杆菌（E. coli）活体成像。这项工作丰富了NLO材料家族，使其实现低成本、大面积制造成为可能，并展示了它们在各种创新应用中的巨大前景和潜力，包括照明、装饰、图案显示、防伪以及生物医学成像和治疗学。
原文链接：
Nat Commun 14, 4429 (2023).
https://doi.org/10.1038/s41467-023-40168-2
相关进展
中山大学吴武强/昆士兰大学王连洲《Nat. Commun.》：大面积防水耐用的钙钛矿发光纺织品
武汉理工大学戴红莲教授/宝鸡文理学院冯海涛教授 ACS AMI：AIE助力3D打印生物支架实现原位成像和抗炎功能
中科院深圳先进院严飞研究员团队等 Small：生物合成黑色素纳米颗粒用于光声成像引导的光热治疗
复旦朱亮亮/丁建东 Biomaterials: 生物成像技术联合使用，体外跟踪生物降解材料在体内的多参数信息
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
