离子导体作为可穿戴和柔性电子材料在人机交互、运动检测和人工智能等方面具有广阔的应用前景。目前，大多数离子导体是由石油基聚合物制备得到，具有不可降解性或低生物降解性，这不可避免地导致了资源枯竭和废物积累。迄今为止，研究人员已经开发了一系列具有各种理想性能的天然聚合物离子导体，包括高导电性、耐低温性、出色的自修复性和黏附性，但将上述性能集中于一种离子导体中仍然是一个挑战。因此，以可再生、环保和可持续的生物质基聚合物为基础，制备具有全方位多功能特性的离子导体具有很高的价值。

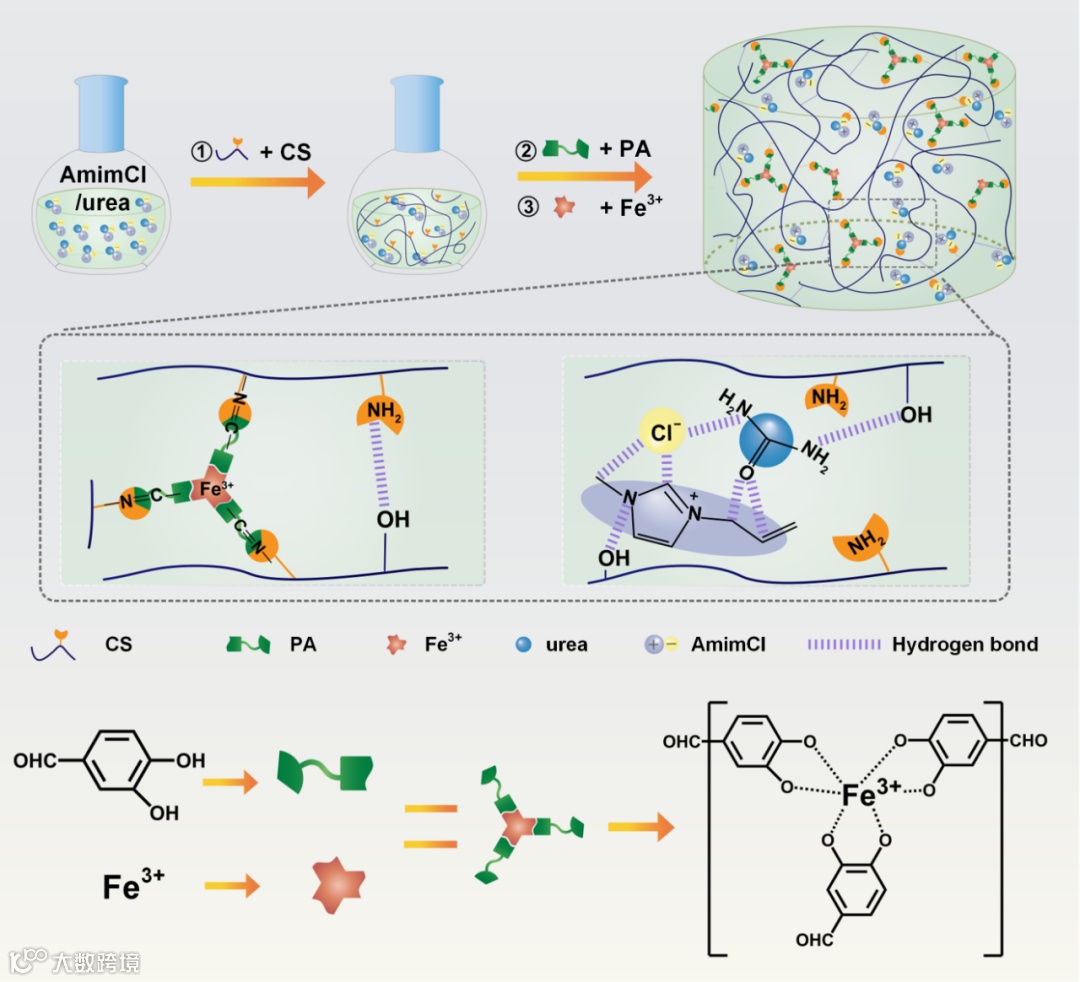

针对上述问题，曲阜师范大学陈威副教授、李楠副教授和研究生李金灿联合齐鲁工业大学（山东省科学院）生物基材料与绿色造纸国家重点实验室吉兴香教授、于得海副教授在前期研究的基础上（Chem. Mater. 2023, 35(18), 7814–7824; ACS Appl. Polym. Mater. 2024, 6(1), 180–191; ACS Appl. Polym. Mater. 2023, 5(12), 9974–9986; ACS Appl. Polym. Mater. 2022, 4(8), 5717−5727; Cellulose, 2020, 27(2), 853–865; J. Mater. Chem. C, 2020, 8(3), 900−908），基于1-烯丙基-3-甲基咪唑氯化物/尿素（AmimCl/urea）共熔离子液体设计制备了一系列共熔凝胶。通过铁离子（Fe3+）、原儿茶醛（PA）和壳聚糖（CS）之间的双动态键交联，制备出了CS-PA@Fe共熔凝胶。由于AmimCl/urea共熔离子液体以及双动态键交联网络的存在，所得到的CS-PA@Fe共熔凝胶表现出优异的离子导电性、超强的抗冻性能、出色的可注射性、良好的黏附性和自修复能力。

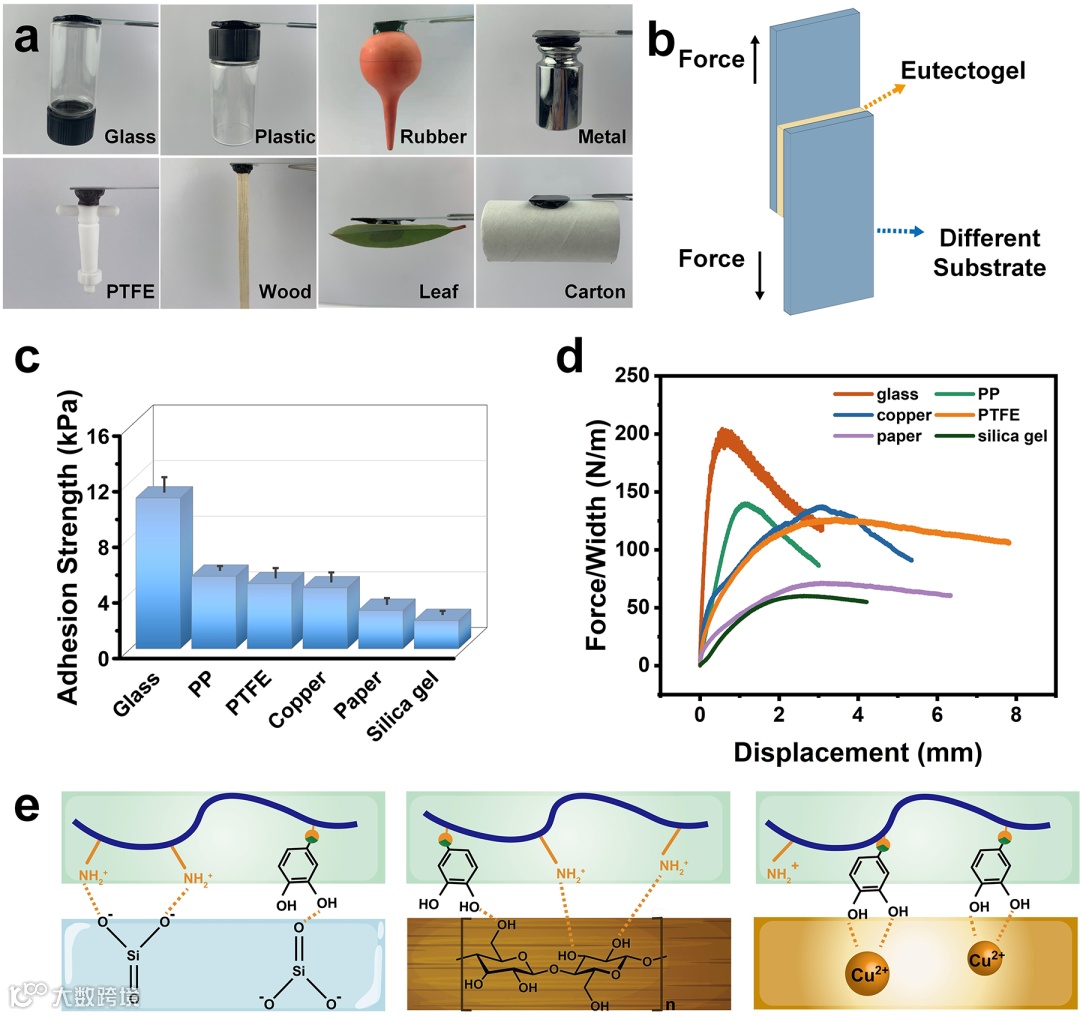

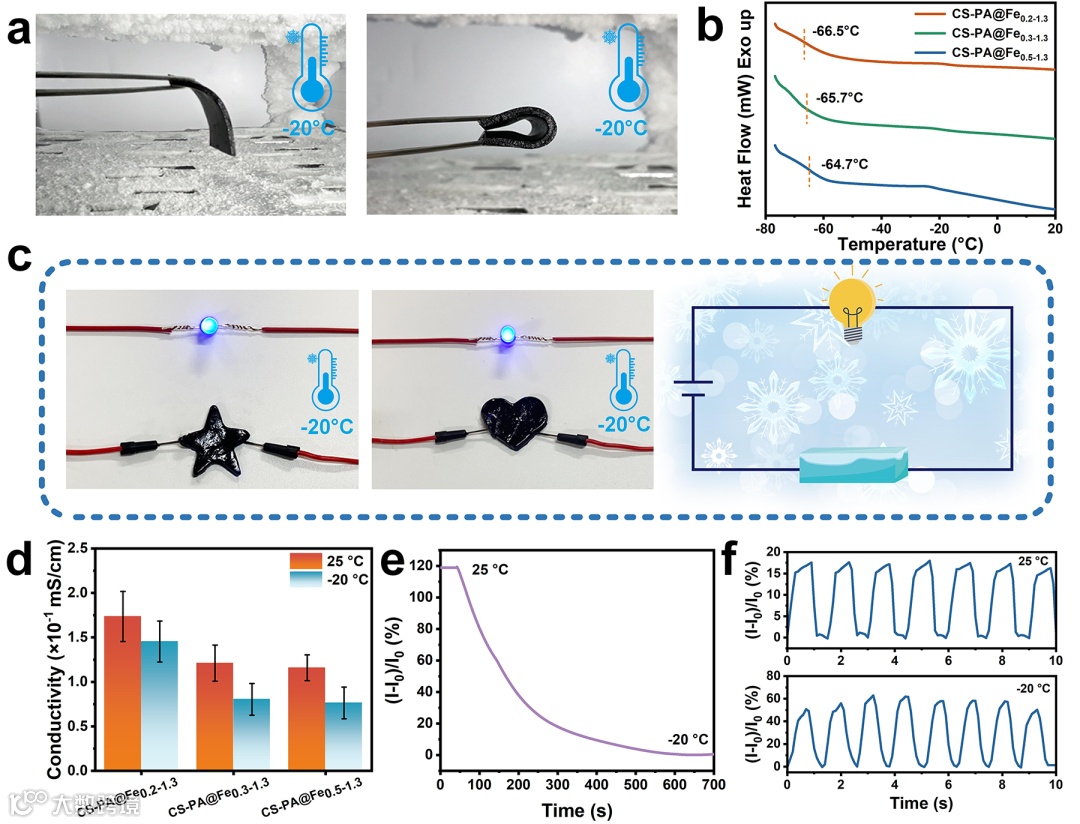

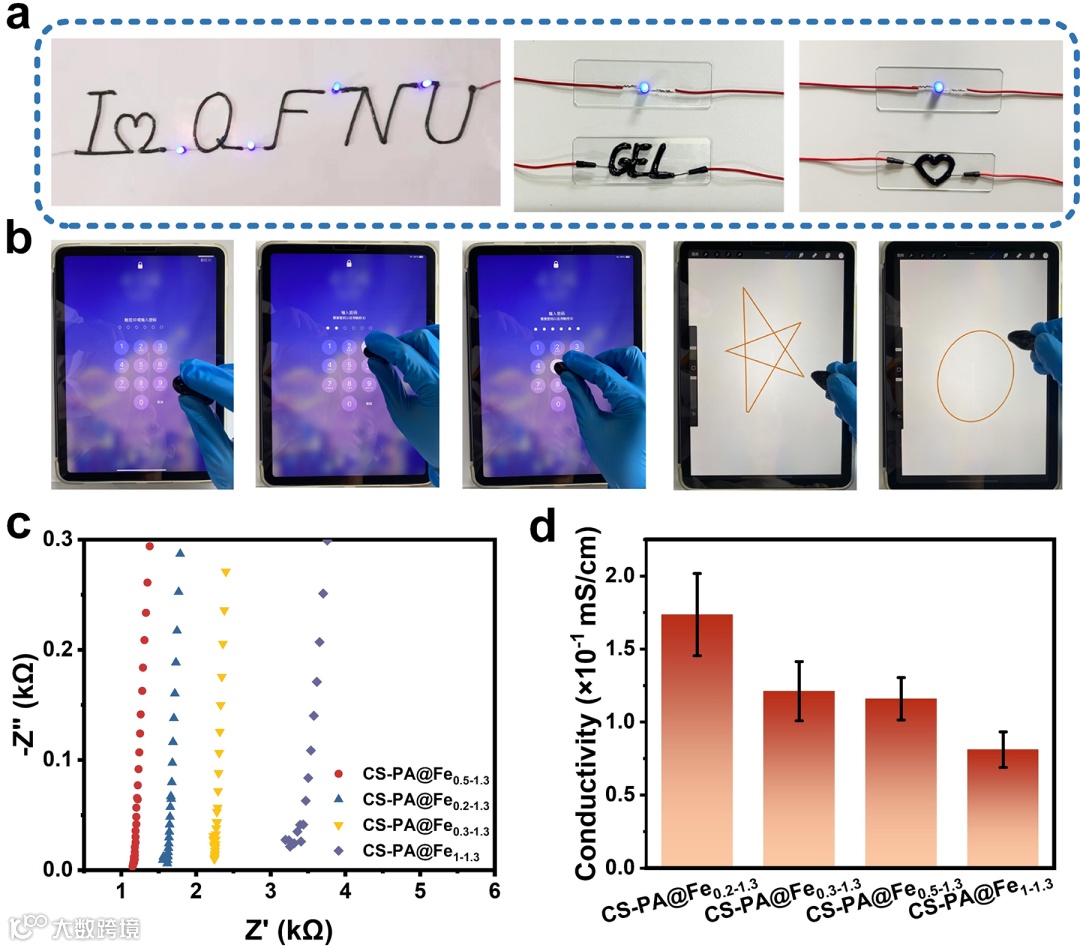

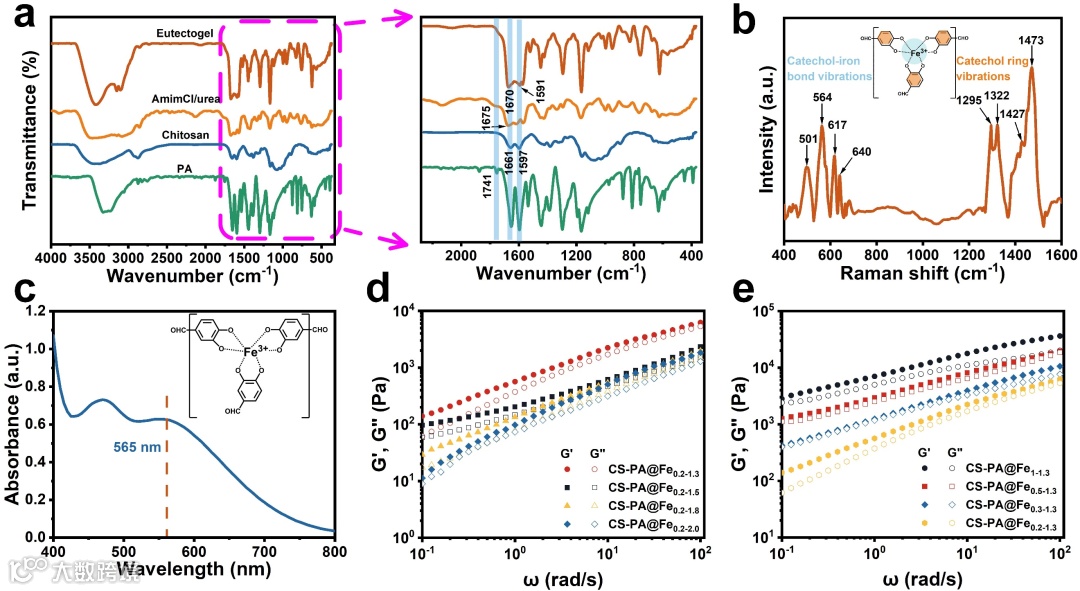

本研究中AmimCl/urea共熔离子液体能够提供大量的阴阳离子，使CS-PA@Fe共熔凝胶具有良好的导电性，电导率最高可达1.7×10−1 mS/cm。此外，将尿素与AmimCl离子液体混合后，大大抑制了AmimCl/urea共熔离子液体的熔点，从而使CS-PA@Fe共熔凝胶具有良好的抗冻性（在−20℃下仍保持稳定的柔韧性和离子导电性）。儿茶酚-Fe3+配位键和席夫碱键的双动态键交联网络不仅改善了共熔凝胶的力学性能，而且使CS-PA@Fe共熔凝胶具有良好的可注射性、黏附性和自修复能力。由于采用“一锅法”制备过程简单以及具备优异的综合性能，本研究将为下一代多功能可穿戴电子产品的设计和开发提供新思路。

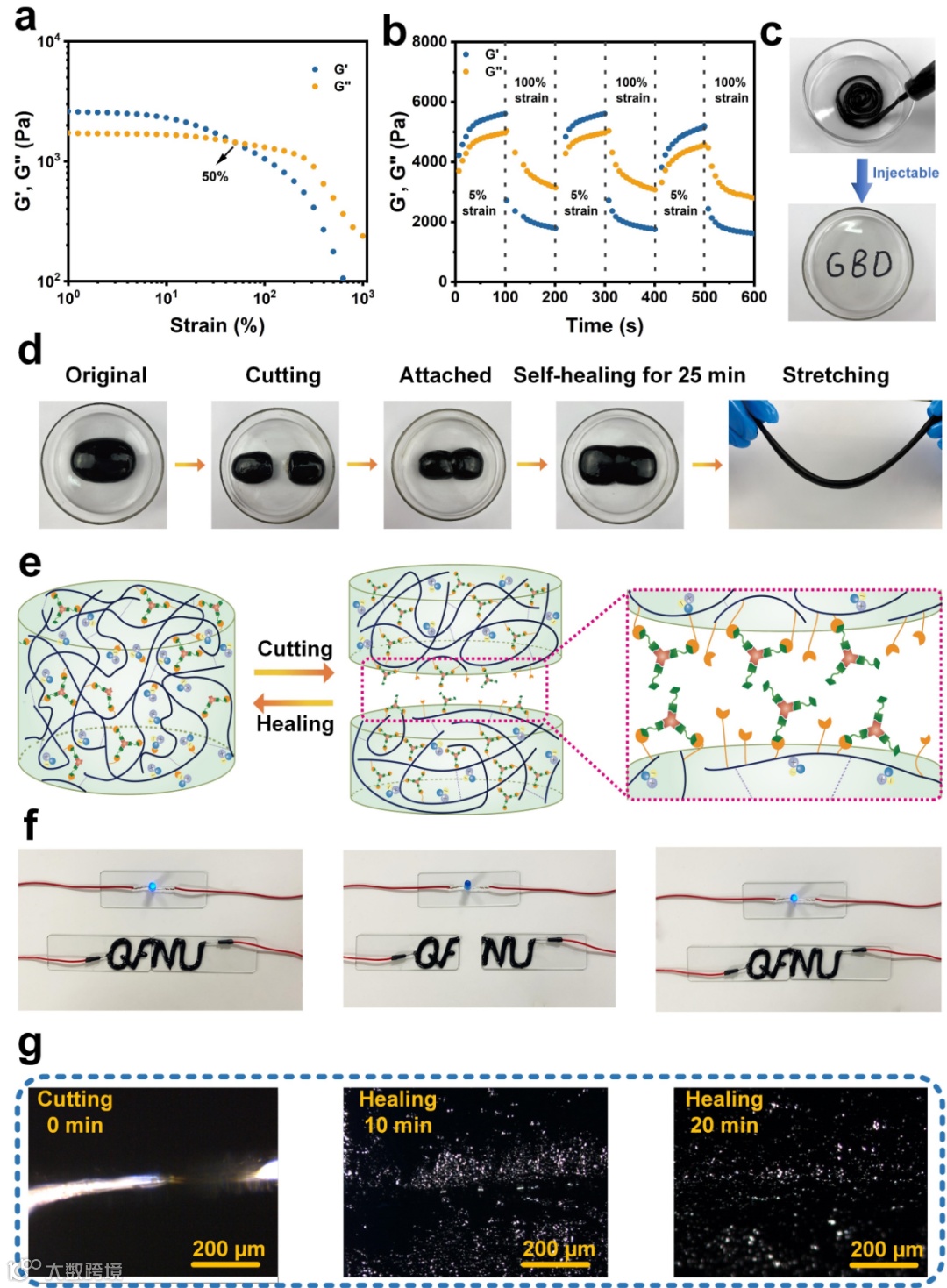

图3 CS-PA@Fe共熔凝胶的可注射性能及自修复性能
本研究以“Schiff Base and Coordinate Bonds Cross-Linked Chitosan-Based Eutectogels with Ultrafast Self−Healing, Self−Adhesive, and Anti−Freezing Capabilities for Motion Detection”为题发表在International Journal of Biological Macromolecules上。该工作得到了国家自然科学基金、山东省自然科学基金、齐鲁工业大学（山东省科学院）生物基材料与绿色造纸国家重点实验室开放基金的支持。
原文链接：
https://doi.org/10.1016/j.ijbiomac.2023.128434
相关进展
曲阜师大陈威/李楠、齐鲁工大吉兴香 ACS APM：基于单宁酸和可聚合咪唑型低共熔溶剂的多功能导电弹性体
齐鲁工大吉兴香、曲阜师大陈威/李楠 ACS APM：基于可聚合低共熔溶剂的纤维素基离子凝胶
曲阜师大陈威/李楠、齐鲁工大吉兴香 CM：小面团玩出新花样 - 受非遗面塑启发的多功能离子面团
齐鲁工大吉兴香教授/北林马明国教授《Chem. Eng. J.》：MXene/纤维素复合材料 - 设计策略和多样化应用
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
