3D打印技术因其快速制造和能实现服装的个性化定制，在纺织服装领域中受到了广泛的关注。然而，目前3D打印材料生产的打印织物柔韧性和舒适性较差，与传统纺织品存在较大的舒适性差距。因此，需开发用于3D打印纺织面料的新型打印材料，以提高3D打印面料的舒适性和柔韧性。

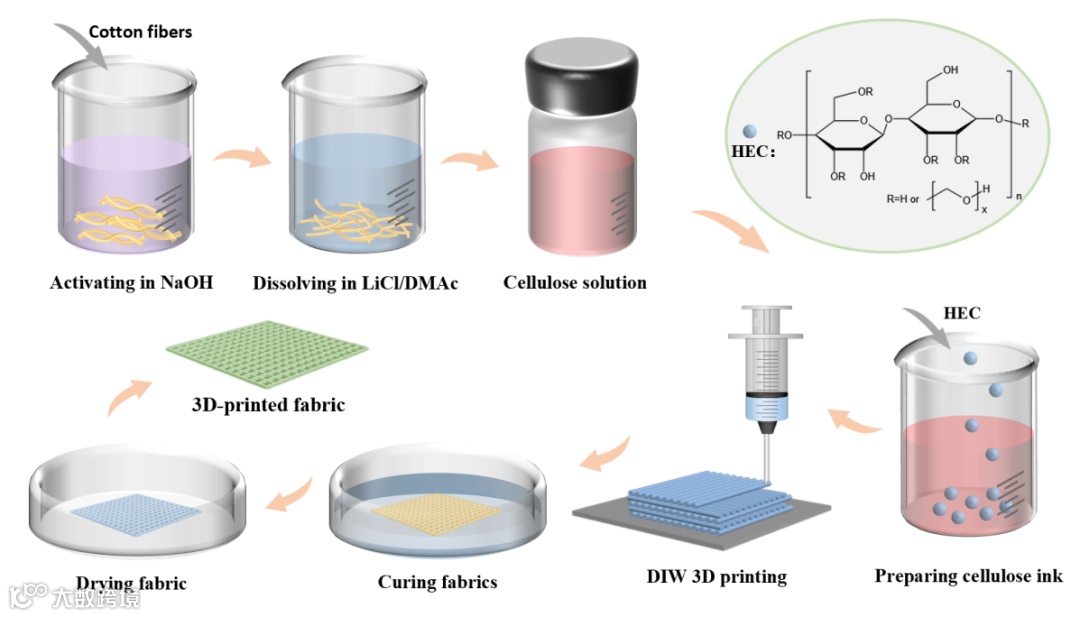

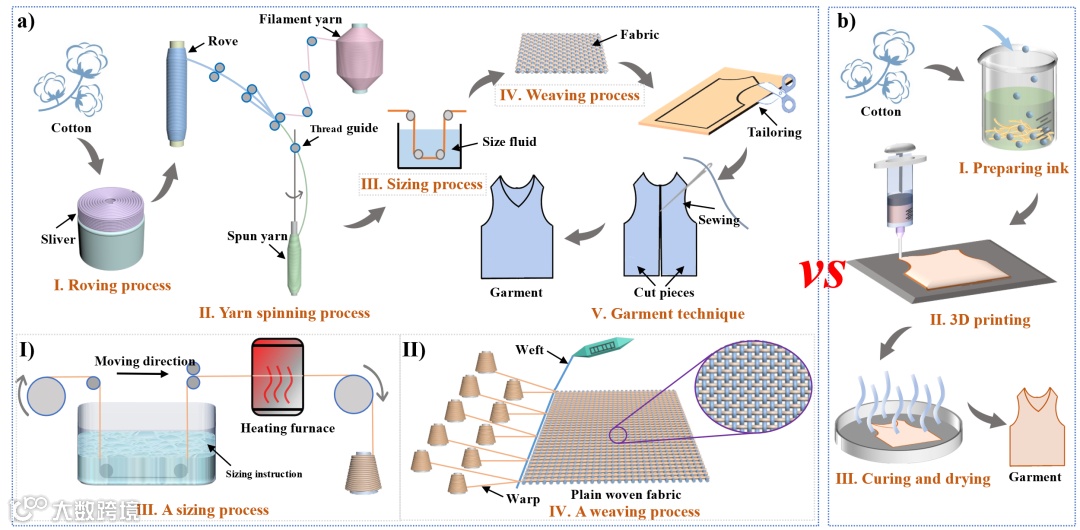

针对上述问题，西安工程大学孟家光、支超团队采用棉纤维作为3D打印原材料，开发了可直接打印织物和服装的新型纤维素打印墨水。将棉纤维溶解在LiCl/DMAc溶剂中，加入羟乙基纤维素（HEC）调节油墨的可打印性，采用直接油墨书写（DIW）技术打印面料（图1）。制备出的3D打印纤维素面料可实现接近于棉织物的柔韧性，透气性和吸湿性，且相较于传统纺织流程，减少了生产步骤，最大化的减少了生产浪费（图2）。

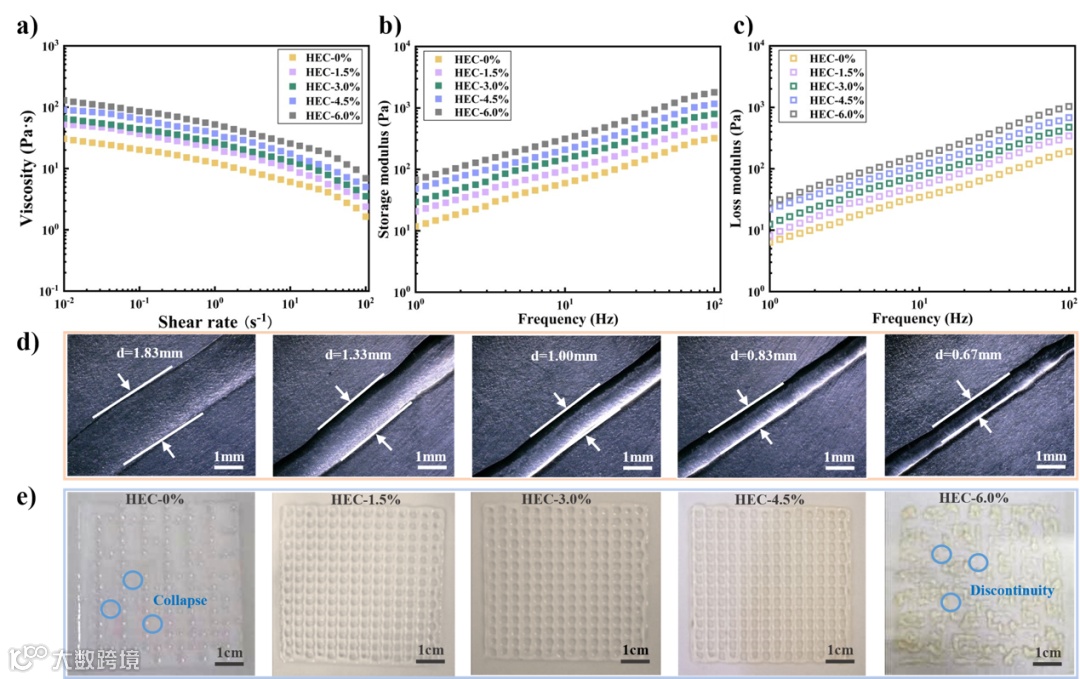

为了提高油墨的可打印性和形状保真度，本研究将棉纤维溶解，在溶液中加入流变添加剂HEC制备出不同浓度的纤维素油墨，如图3所示。纤维素油墨表现出优异的成形性，克服了3D打印纤维素织物在打印后坍塌或成形不连续的问题。

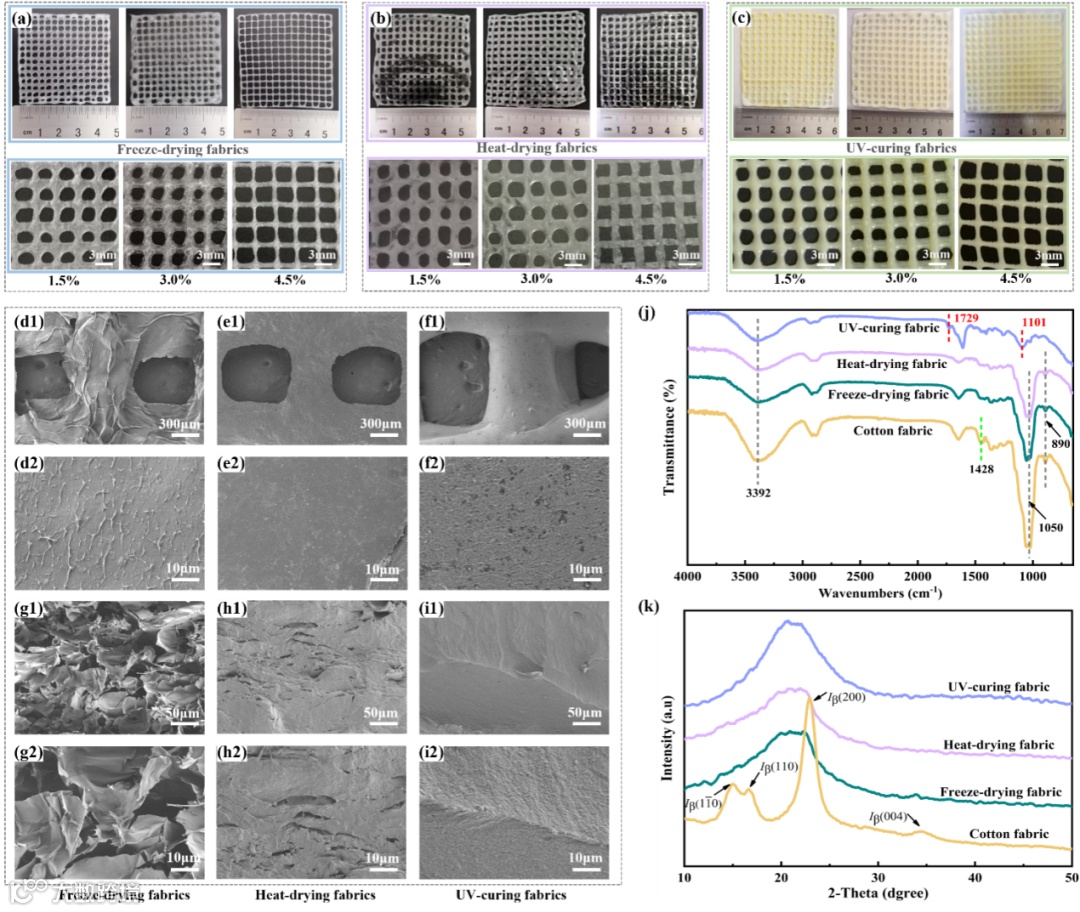

冷冻干燥、热干燥和光固化三种不同的后处理方式使3D打印织物表面结构有不同的差异，其微观结构进一步表明3D打印纤维素织物符合纤维素特征（图4）。研究进一步对比了不同后处理方式下织物的各项性能（图5）。其中，冷冻干燥赋予了3D打印纤维素织物截面多孔结构，可增加织物的透气性，并且这种方式处理下的织物具有最好的悬垂性和拉伸性。

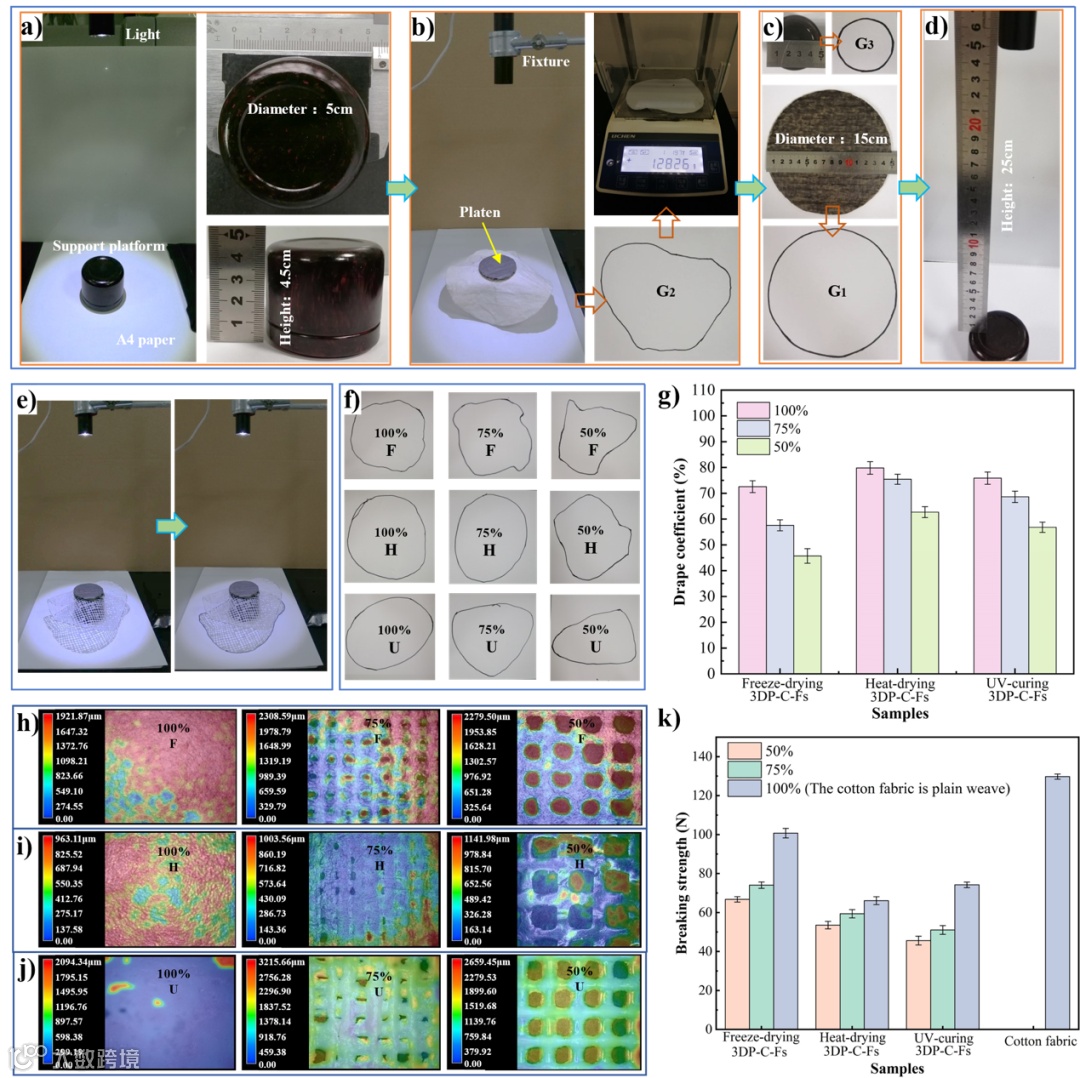

图5. 3D打印纤维素织物的悬垂性、高度差和拉伸性
3D打印纤维素织物在250次摩擦后仅出现部分磨损现象，与棉织物相比，再生纤维相互缠绕增强了其抗磨损能力，3D打印纤维素织物具有更好的耐磨性。此外，3D打印纤维素织物平均弯曲长度值（3.19 cm）相比PLA、ABS和TPU材料3D打印织物明显降低，与棉织物平均弯曲长度（1.92 cm）最为接近，这表明3D打印纤维素织物的柔韧性得到了明显的提升。

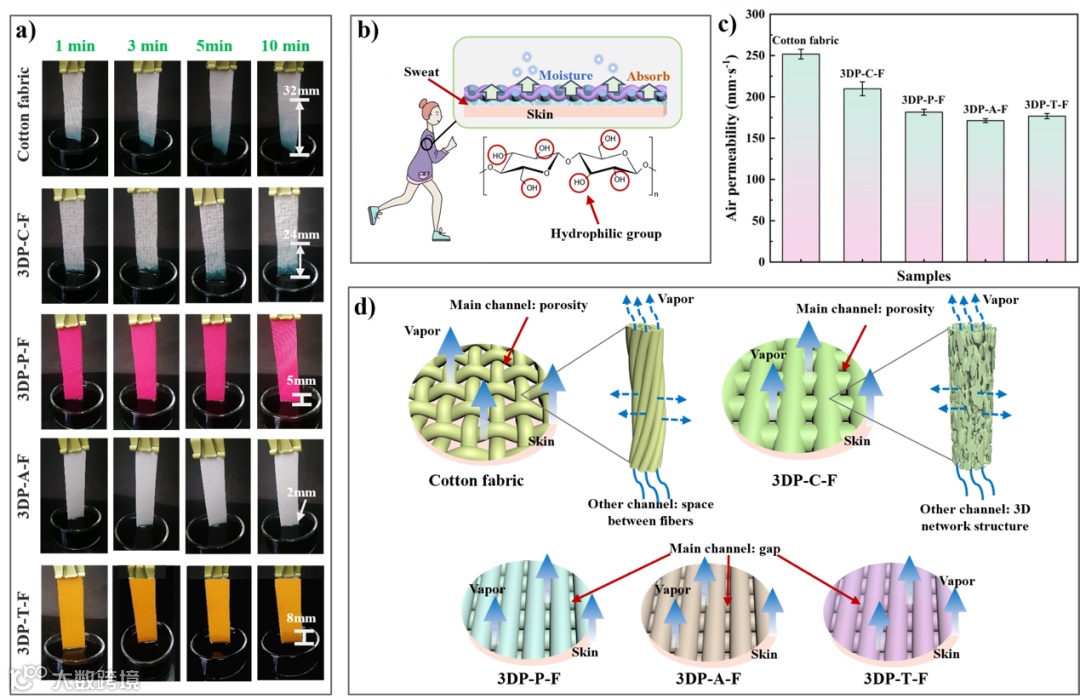

此外，3D打印纤维素织物表现出一定的芯吸能力。且通过结构分析，发现3D打印纤维素织物的透气性主要依靠打印长丝间特殊的孔洞，这种孔洞依靠挤压油墨形成相互垂直的细丝而产生。特殊的孔洞结构使得3D打印纤维素织物相较FDM打印聚合物透气性得到明显提升。

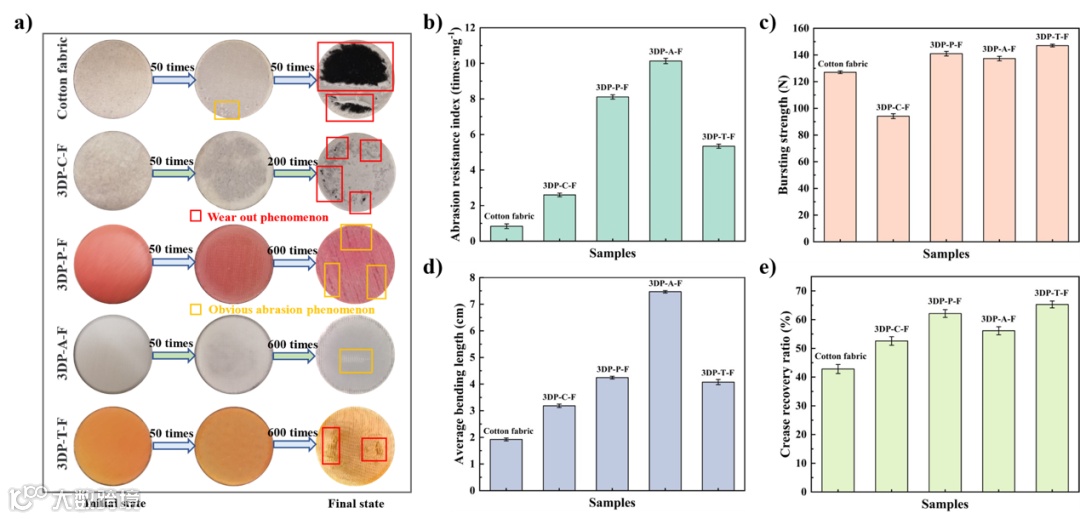

图6. 3D打印纤维素织物的耐磨性、顶破性、刚柔性和折弹性

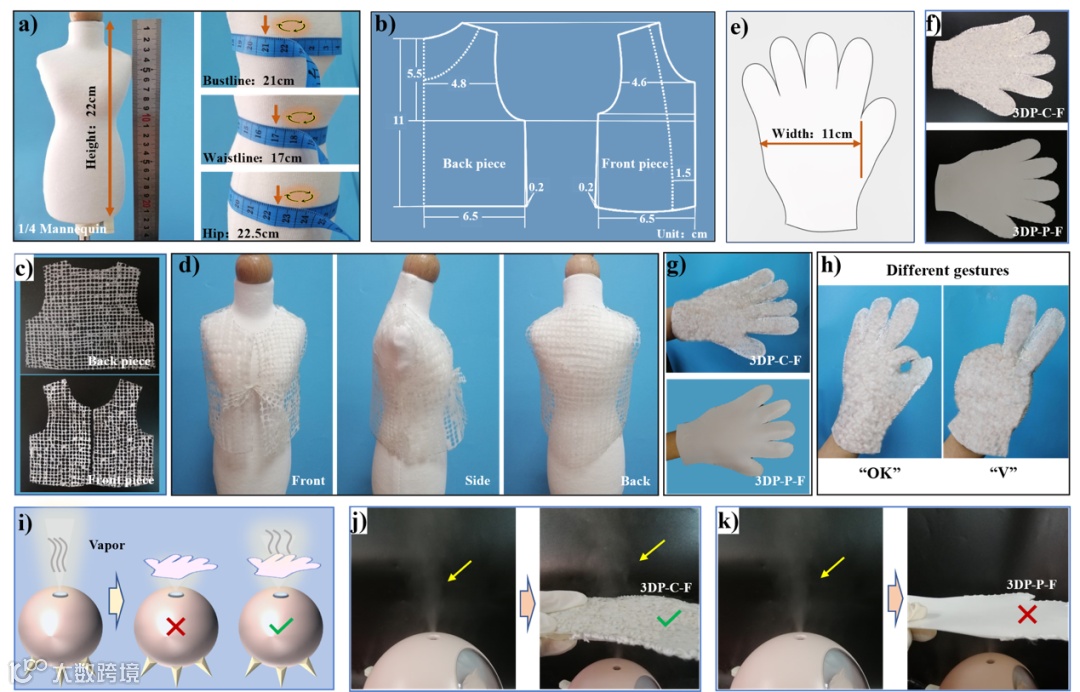

最后，采用新型纤维素油墨进行了服装和手套的制备（图8），并进行了穿戴试验。结果表明，由新型纤维素油墨打印的服装和手套具有优秀的舒适性和服用性能，这进一步表明将棉纤维用于3D打印，以生产高舒适性面料及服装的可行性。
相关研究以Application of 3D printing cellulose fabrics based on cotton fibers in the textile and fashion industry为题发表在增材制造顶刊Additive Manufacturing（DOI：10.1016/j.addma.2024.104000）。论文第一作者为西安工程大学纺织科学与工程学院博士研究生杨露，通讯作者为西安工程大学孟家光教授和支超副教授。西安工程大学薛涛副教授、王永臻副教授、硕士研究生史格格、高兴云参与了相关研究工作。感谢国家自然科学基金项目、陕西省科技创新领军人才项目、陕西省高校优秀青年人才支持计划等对本工作的大力支持。
原文链接：
https://doi.org/10.1016/j.addma.2024.104000
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
