海洋对钢铁的腐蚀会对经济、社会造成不可估量的损失，为了减缓钢铁的损失，有机涂层是一种具有潜力的一种具有成本效益的抗腐蚀策略，避免了金属基底直接暴露在腐蚀介质中。然而，在使用过程中，涂层不可避免地会遭受到磨损或者划伤，严重限制了涂层的实际应用。因此，急切地需要开发一种具有自修复性能的抗腐蚀涂层。
光热自修复涂层由于其远程可控性和局部修复的优点，从而受到广泛关注。石墨相聚合物氮化碳（g-C3N4或CN）作为一种典型的二维层压纳米材料，其在层间产生的迷宫效应能够阻碍腐蚀离子与金属基底接触，达到延缓腐蚀的目的；同时，g-C3N4具有制备简单，成本低，无毒性且温度的优点，是一种具有潜力的防腐填料。然而，g-C3N4对于可见光吸收差等缺点限制了其在光热方面的应用。单宁酸（TA）是一种多酚，可以与Q235碳钢等基质中的金属离子螯合，形成稳定的Fe-TA有机金属配合物，从而增强其光热功效。聚二甲基硅氧烷（PDMS）涂层的玻璃态转化温度低及在光热条件下，分子间氢键的断裂和重组可刺激PDMS链的运动，从而达到宏观的涂层自愈合，从而受到广泛应用。

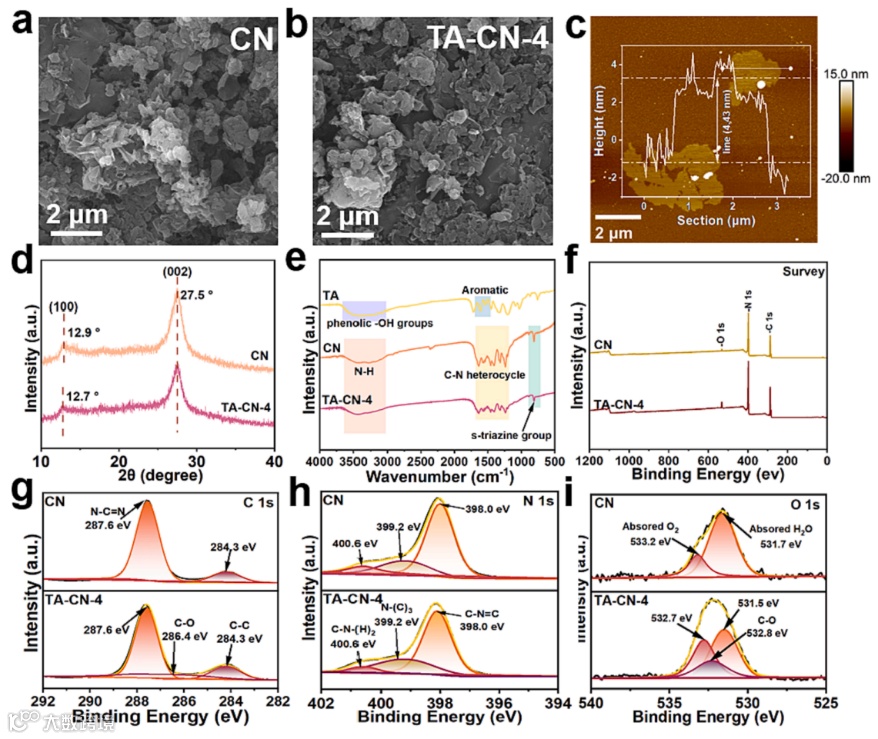

图1 (a) CN和(b) TA-CN-4的SEM图像；TA-CN-4的(c) AFM图像；CN和TA-CN-4的(d) XRD厚度；(e)TA、CN和TA-CN-4的FT-IR光谱；(f)(g)C1、(h) N 1、（i)CN和TA-CN-4上的XPS测量和高分辨率XPS光谱。

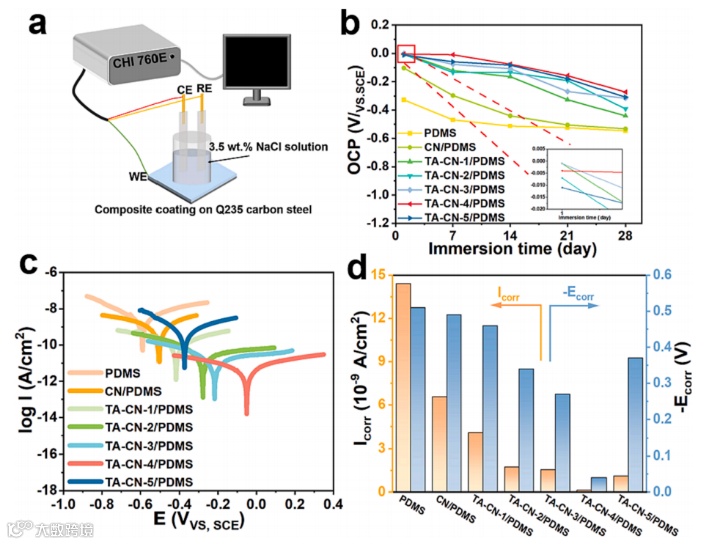

图2 (a)光催化防腐试验示意图。不同浸泡时间（1、7、14、21和28天）的(b) OCP值，(c)Tafel曲线和(d)对应的电化学参数。

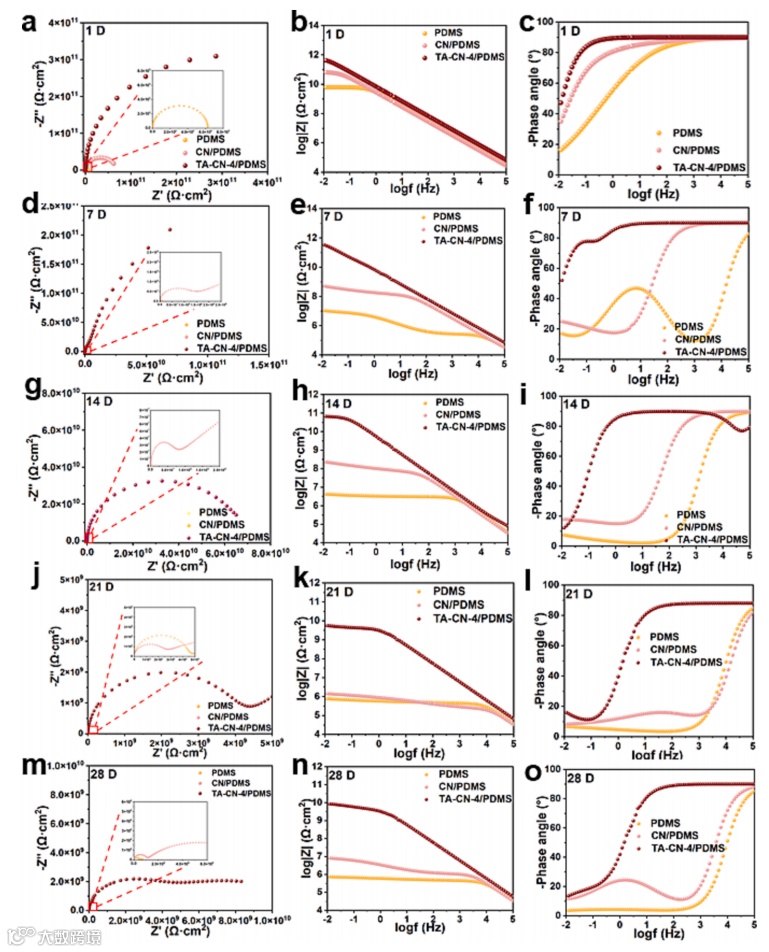

图3 在3.5 wt%氯化钠溶液中，PDMS、CN/PDMS和TA-CN-4/PDMS涂层的Nyquist图（a、d、g、j、m)、Bode图(b、e、e、h、k、n)和相角（c、f、i、l、o）图。

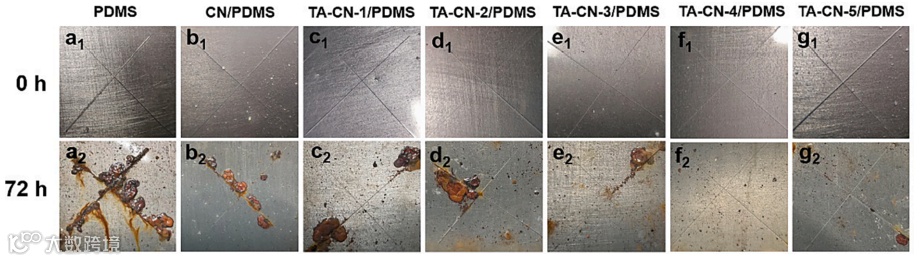

图4 72 h盐雾试验前后PDMS（a1、a2）、CN/PDMS（b1、b2）、TA-CN-1/PDMS（c1、c2）、TA-CN-2/PDMS（d1、d2）、TA-CN-3/PDMS（e1、e2）、TA-CN-4/PDMS（f1、f2）和TA-CN-5/PDMS（g1、g2）涂层的光学照片。

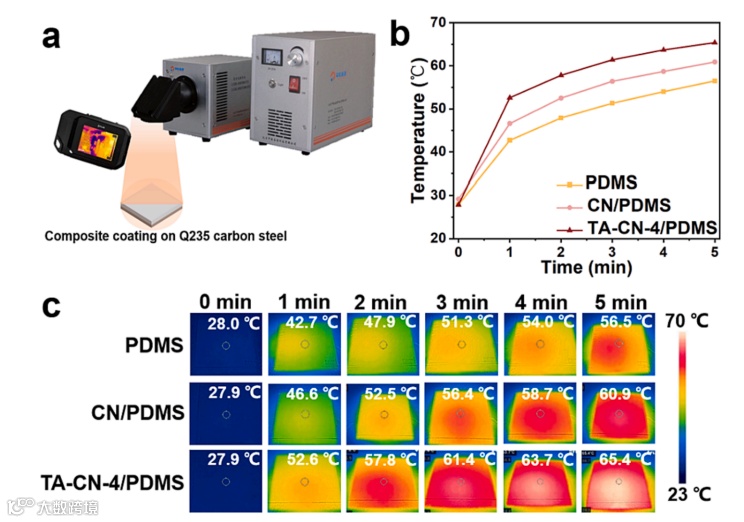

图5 (a)光热效应实验示意图。(b)AM1.5G照射下PDMS、CN/PDMS和TA-CN-4/PDMS涂层的温度变化曲线和(c)红外热像照片

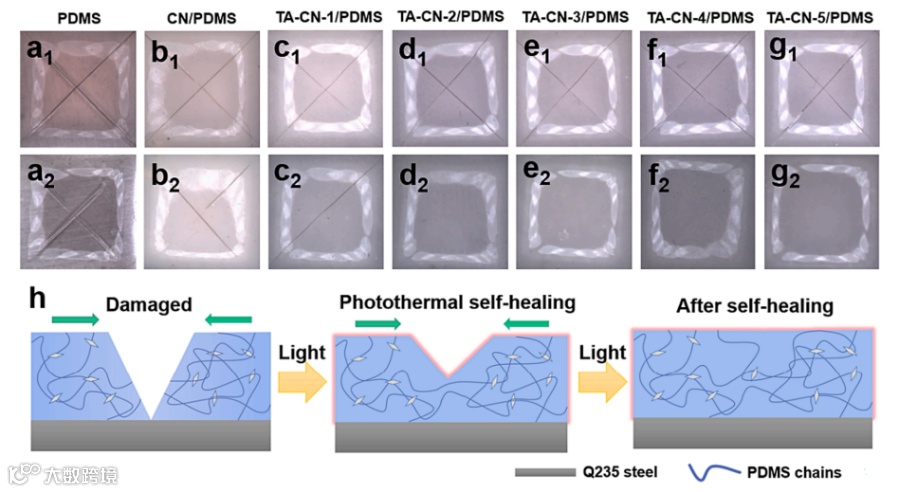

图6 PDMS（a1、a2）、CN/PDMS（b1、b2）、TA-CN-1/PDMS（c1、c2）、TA-CN-2/PDMS（d1、d2）、TA-CN-3/PDMS（e1、e2）、TA-CN-4/PDMS（f1、f2）和TA-CN-5/PDMS（g1、g2）复合涂层3小时前后划伤和愈合的扫描电镜图像。(h)TA-CN/PDMS涂层的自愈合机理示意图。
图7 (a)紫外-可见漫反射光谱；(b)估计的带隙值；(c) VB-XPS光谱和(d)能级；(e) PL光谱和(f)制备的CN和TA-CN-4样品的瞬态光电流响应。

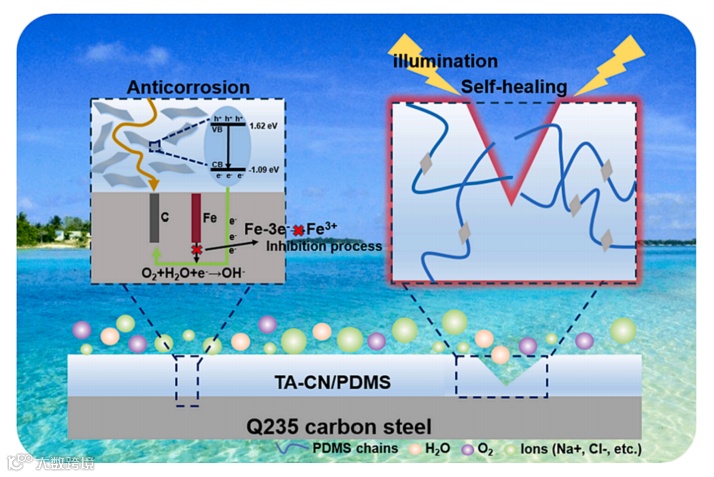

图8 TA-CN/PDMS复合涂层的防腐及自愈合机理示意图。
原文链接：
https://www.sciencedirect.com/science/article/abs/pii/S1385894724007174
相关进展
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
