近年来，在全球能源危机的背景下，高效利用太阳能对于推动可持续能源转型具有极其重要的意义。然而，尽管使用传统光热剂制备的材料具有优异的光热转换性能，但它们仍然面临着来源于石油化工产品、制备过程复杂、成本高昂等问题。真黑素作为一种可再生、可生物降解的生物材料，具有出色的光热转换能力，因此有望成为理想的生物基光热剂。遗憾的是，由于其表面含有大量极性基团，在柔性非极性聚合物中容易聚集，这严重限制了真黑素在光热复合材料领域的应用。因此，亟需一种更方便可行的方法将真黑素分散在非极性聚合物材料中。
针对此，广西大学徐传辉教授课题组设计出一种方便可行的策略，通过原位生成的二甲基丙烯酸锌（ZDMA），将从廉价墨鱼囊中提取而来的真黑素分散在非极性橡胶基体中。接枝聚合的ZDMA可以促进丁苯橡胶（SBR）与真黑素的界面相容性，实现真黑素在SBR中的均匀分散。均匀分散的真黑素带来了令人印象深刻的光热转换效率（75.2%），而真黑素的含量仅为 1 wt%。20 wt% ZDMA增强的橡胶复合材料的拉伸强度高达11.4 MPa，断裂伸长率为146%。此外，基于丁苯橡胶基体的易加工性，采用砂纸模板法和喷涂低表面能的1H,1H,2H,2H-全氟癸基三甲氧基硅烷（PFDTMS），使材料具有近超疏水（水接触角为 147.9°）能力。优异的疏水能力带来出色的抗结冰性能，液滴表面的结冰时间延长了两倍多。此外，这种疏水性光热材料还具有显著的防霜、除霜和除冰能力。得益于这些优势，该橡胶复合材料有望应用于具有光热疏水抗冰特性的电缆保护层。

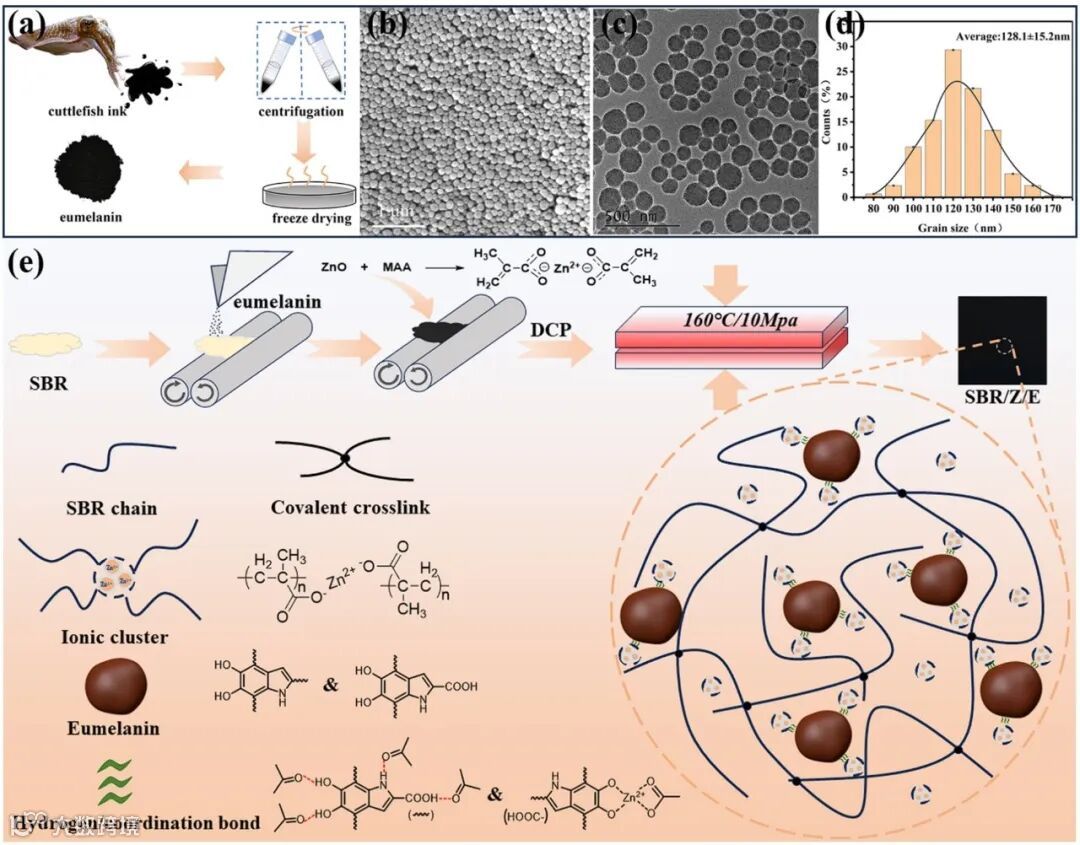

通过双辊开炼和热压法制备SBR/Z/E复合材料（图1）。首先，通过双辊开炼工艺将真黑素加入SBR橡胶中。随后，依次加入氧化锌(ZnO)和甲基丙烯酸（MAA），以促进在SBR基体中原位生成 ZDMA。在过氧化物诱导硫化下，部分ZDMA能够接枝聚合到橡胶分子链中，能有效提升SBR与真黑素之间的相容性，从而实现真黑素的均匀分散来获得高效的光热转换性能。图2中的SEM和TEM证实了真黑素在橡胶基体中的均匀分散。FT-IR、XRD进一步表征原位ZDMA在橡胶基体中的生成。其次，FI-IR和XPS证实了真黑色与ZDMA接枝聚合后的SBR间存在氢键和配位键相互作用，从而实现黑色素的均匀分散。

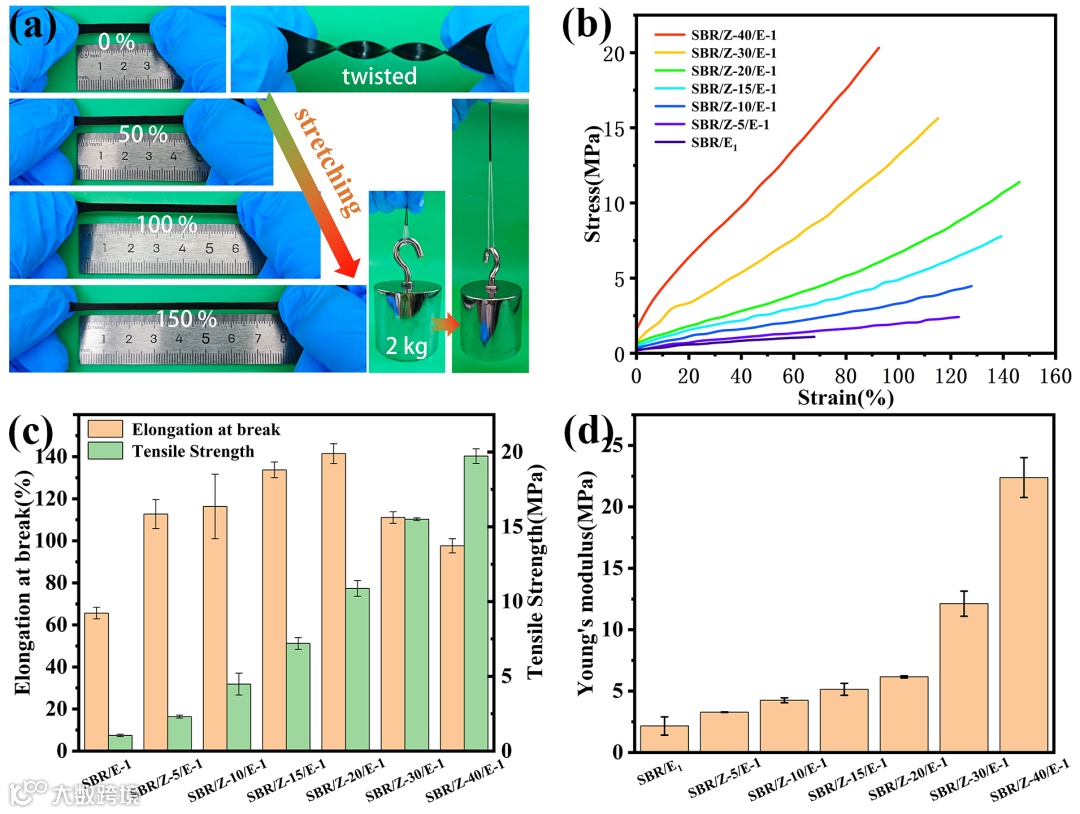

力学性能对于柔性光热材料是十分重要的（图3）。由于在SBR橡胶基体中原位生成的ZDMA能够额外引入离子交联和共价交联，这有效地增强材料的力学性能。未添加ZDMA的SBR/E-1的拉伸强度仅为1.06 MPa，杨氏模量为2.16 MPa。添加 ZDMA 后，复合材料的拉伸强度和杨氏模量随着ZDMA含量的增加而增加。当ZDMA含量为40 wt% 时，SBR/Z-40/E-1的拉伸强度和杨氏模量分别高达20.31 MPa 和 22.38 MPa，分别是 SBR/E-1 的19倍和10倍。

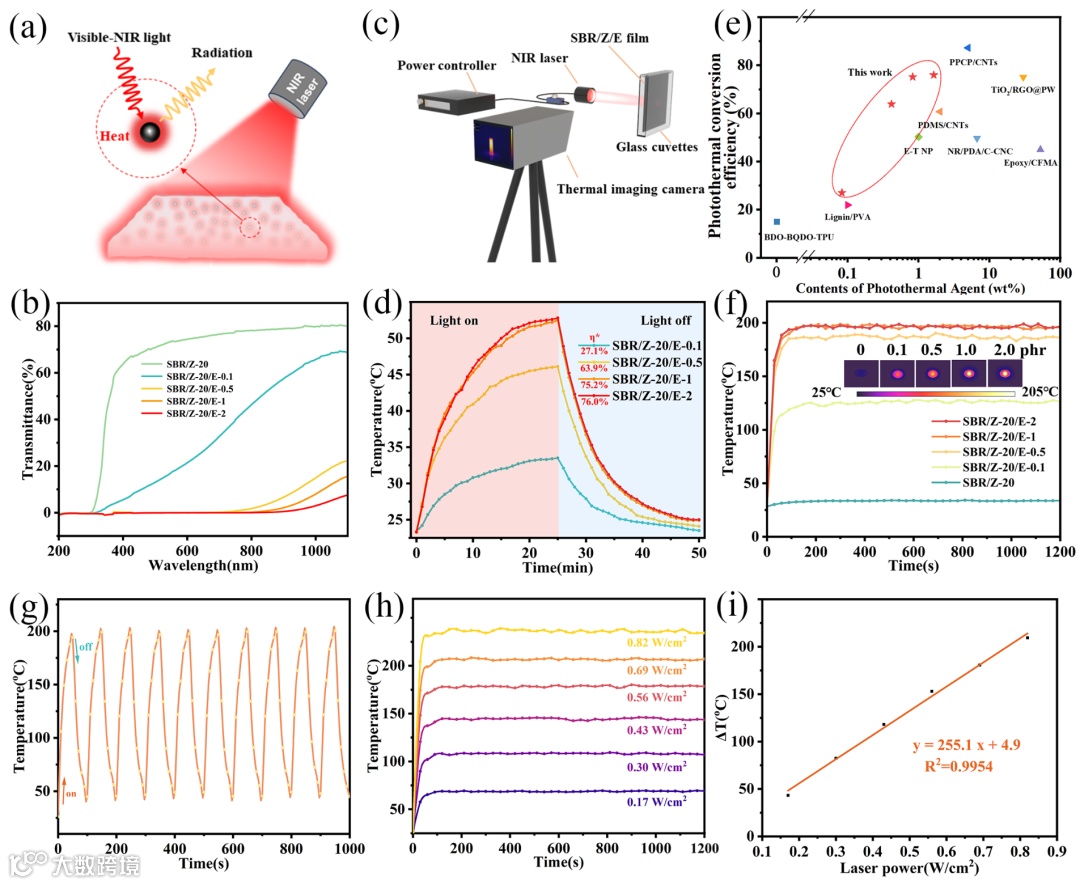

真黑素作为理想的光热剂之一，具有从紫外线到近红外线的宽带吸收能力。在真黑素含量为0.1 wt%时，复合材料的光热转换效率仅为27.1%。然而，当真黑素含量增加到1 wt%，光热转换效率高达75.2%，这远大于大多数的柔性光热材料。SBR/Z-20/E-1的表面温度在90 s内能迅速升至185℃。当激光功率密度从 0.17 W/cm2 增加到0.82 W/cm2 时，SBR/Z-20/E-1的最大表面温度能够从68.4℃上升高至236.5℃。此外，平衡温度与激光功率呈高度线性关系。因此，在实际应用中只需调节激光功率就能轻松获得所需温度。

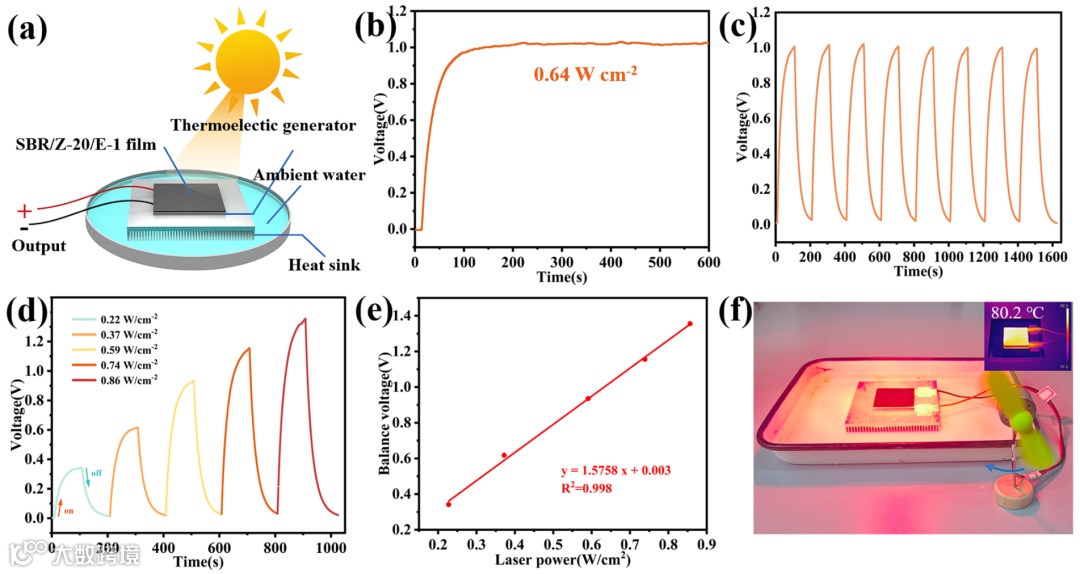

在近红外光强度为0.64 W/cm2照射下，温差发电机能够输出稳定的1.0 V 左右的电压。此外，输出电压具有良好的重现性，而且光照强度与输出电压表现较好的线性关系。输出的电力被进一步应用于带动电机工作，当受到近红外光（0.74 W/cm2）照射时，温差发电机表面的SBR/Z-20/E-1薄膜温度升至80.2℃。同时，输出的电流能够使小风扇旋转。

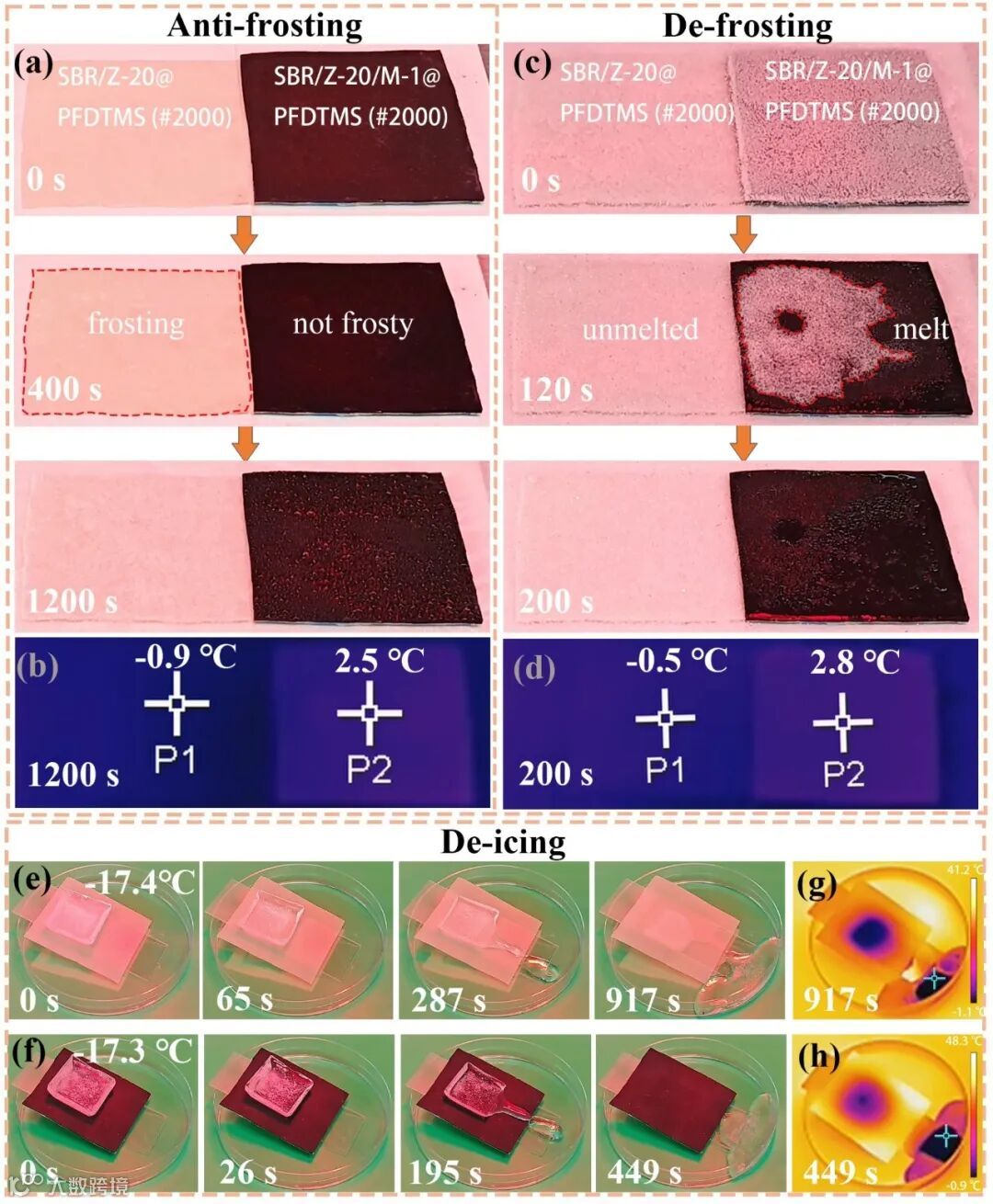

基于SBR/Z-20/E薄膜的易加工性，通过砂纸模板法和表面喷涂PFDTMS赋予其疏水性能，并将其用于防冰、防霜、除霜和除冰。在0.15 W/cm2光强照射400秒后，SBR/Z-20@PFDTMS（#2000）的表面仍然被霜覆盖，1200秒后形成约3毫米厚的霜层。相比之下，SBR/Z-20/E-1@PFDTMS（#2000）的表面没有任何结霜。其次，在光热除霜实验中，SBR/Z-20@PFDTMS（#2000）表面的霜在120秒融化一半，200秒时完全融化，而此时的SBR/Z-20@PFDTMS（#2000）表面仍覆盖着一层厚厚的霜。在光热除冰实验中，SBR/Z-20/E-1@PFDTMS（#2000）在449秒完成除冰实验，而相较于SBR/Z-20@PFDTMS（#2000）则需要917秒，而且良好的疏水性能能够使水滴滚落防止二次结冰危害。这些结果表明 SBR/Z-20/E-1@PFDTMS (#2000) 具有优异的光热抗结霜、除霜和除冰特性。
相关成果近期以“ Robust and Flexible Rubber Composite with High Photothermal Properties Achieved by In-situ ZDMA Assisted Dispersion of Eumelanin and Its Hydrophobic Photothermal Application”为题发表在Small上。论文的第一作者为广西大学化学化工学院硕士生利禄基，通讯作者为徐传辉教授。该研究得到国家自然科学基金（22175044）和广西自然科学基金（2023GXNSFDA026049）资助。
文章链接：
https://doi.org/10.1002/smll.202403553
相关进展
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
