有机染料主要来源于纺织工业，具有致癌性和致畸性，印染废水地随意排放给生物和生态系统带来巨大危害。近几年来，采用了包括物理吸附/沉淀、化学氧化、光催化降解、膜分离等方法来处理印染废水。纳滤（NF）膜分离技术凭借其高的去除效率、低能耗、易于维护等优势，在染料分离方面具有广阔的应用前景。特别是随着二维纳米材料的兴起，以Ti3C2Tx（Tx= F，O、OH）为代表的过渡金属碳/氮化物（MXene）具有刚性的二维层状结构、高长径比和表面亲水性等特点，被视为膜分离领域具有前景的候选材料。然而，MXene表面的高水合性促使水分子更容易吸附到MXene纳米片层间，导致膜的易溶胀问题和变差的分离性能。
针对上述问题，西安工业大学青年教师张红梨课题组以三醛基间苯三酚和1，4-苯二胺，4，4-联苯二胺和1,3,5-三(4-氨基苯基)苯为原料，通过原位生长将三种不同连接体长度的β-酮烯胺COF（即TpPa、TpBD和TpTAPB）共价桥连到MXene纳米片表面，开发出一类具有优异分离性能和结构稳固的MXene/COF杂化膜材料（图1）。将不同连接体长度的COF插层到MXene层间，可有效调控MXene纳米片相邻层间距离，还提供了丰富的分子筛分孔道，从而赋予MXene膜优异的分离性能。此外，COF的共价锚定可构建MXene膜刚柔相济、稳固的分离层结构，使得MXene膜在水环境中具有良好的抗溶胀性能。该成果以“Covalently Bridged MXene/COF Hybrid Membrane toward Efficient Dye Separation”为题发表在分离领域国际Top期刊Separation and Purification Technology上，西安工程大学杨杰副教授为本文共同通讯作者，西安工业大学硕士研究生郑怡玲为论文第一作者。

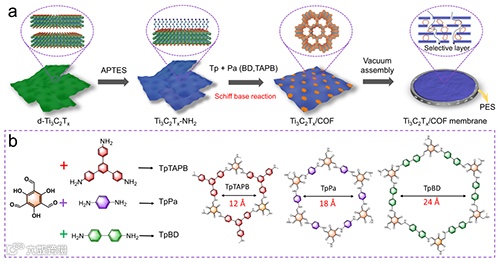

图1（a）MXene/COF杂化膜制备过程示意图（b）三种不同连接体长度的COFs的合成

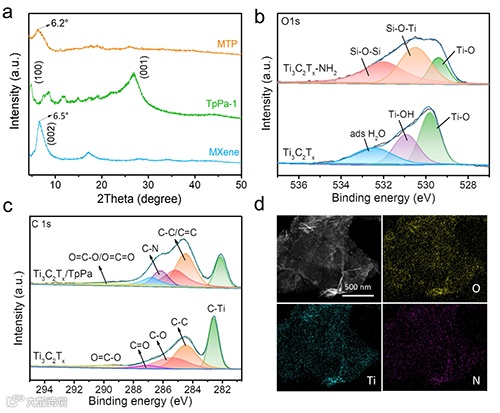

图2（a）纯Ti3C2Tx膜、TpPa粉末和Ti3C2Tx/TpPa膜XRD图（b）纯Ti3C2Tx膜和Ti3C2Tx-NH2膜的高分辨O 1 s XPS光谱（c）纯Ti3C2Tx膜和Ti3C2Tx/TpPa膜的高分辨C 1 s XPS光谱（d）Ti3C2Tx/TpPa纳米片TEM图像和相应EDS图谱

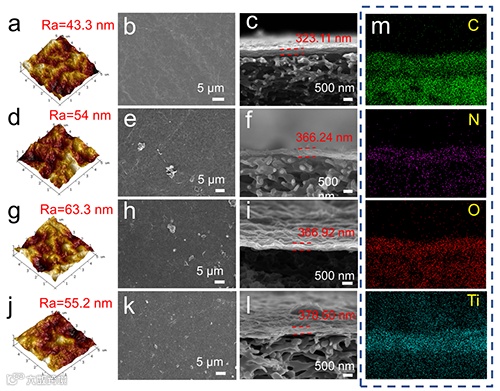

图3 纯Ti3C2Tx膜和Ti3C2Tx/COF膜微结构表征。（a、b、c）Ti3C2Tx（d、e、f）Ti3C2Tx/TpPa（g、h、i）Ti3C2Tx/TpBD（j、k、l）Ti3C2Tx/TpTAPB。表面AFM形貌：（a、d、g、j）；表面SEM：(b、e、h、k）；截面SEM：(c、f、i、l）；（m）截面相应的EDS图谱

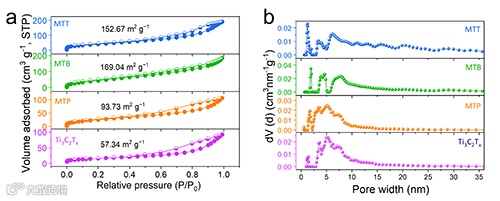

图4纯Ti3C2Tx膜和Ti3C2Tx/COF膜（a）N2吸附-脱附等温线（b）孔径分布
MXene/COF杂化膜具有优异的水渗透性，水通量高达~300 L m-2h-1 bar-1，这个数值远远高于目前文献报道的同类型膜材料的水通量。同时，该膜对4种典型有机染料均表现出较高的选择性。以MTT（MXene/TpTAPB）膜为例，对刚果红分子的去除率为98.2%，铬黑T为98.7%，甲基蓝为96.4%，甲基橙为97.2%。在45h的错流过滤操作后，共价桥接的MXene/COF膜也表现出良好的结构稳定性和抗溶胀性能。此外，Ti3C2Tx/COF膜在不同pH体系下也能保持较高的有机染料截留率和水渗透性。最后，他们推测MXene/COFs杂化膜对有机染料的分离机制是基于孔径筛分、静电排斥和多孔COFs的吸附效应，这三者的协同作用。

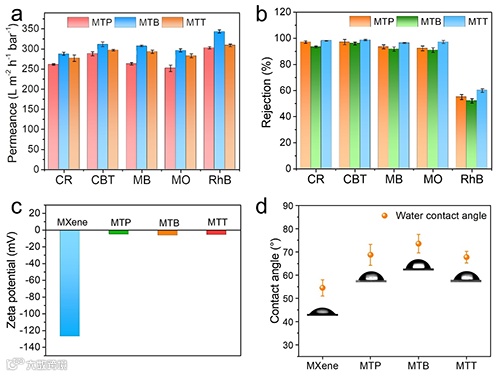

图5 MXene/COF膜（a）水渗透性（b）对有机染料的截留率（c）膜表面Zeta电位和（d）膜表面水接触角

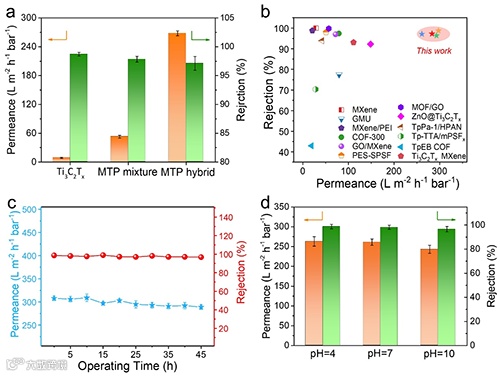

图6（a）Ti3C2Tx/TpPa物理混合膜和Ti3C2Tx/TpPa杂化膜对染料分离性能的比较（b）MXene/COF膜与其他文献已报道膜在染料分离方面的性能比较（c）Ti3C2Tx/TpPa膜在长期错流过滤操作中对CBT水溶液的分离性能（d）Ti3C2Tx/TpPa膜在不同pH值环境下对CR水溶液的分离性能

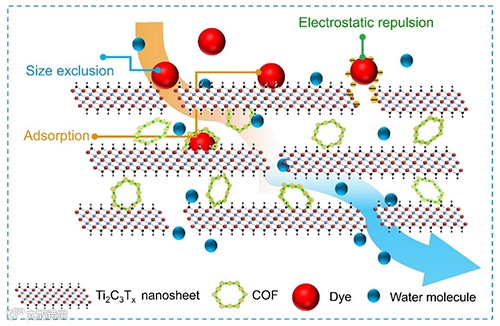

图7 MXene/COF膜对有机染料分离机理的探讨
该研究得到了国家自然科学基金（No. 52302196）、西安工业大学科研启动基金（No. 0853-302020570）和安徽省教育厅自然科学研究项目（No. 2022AH030135）的支持。
该工作是该课题组关于纳滤膜研究的最新进展。在过去的工作中，张红梨课题组围绕用于水处理的聚合物多孔膜材料、二维纳米材料MXene分离膜方面开展了一系列基础研究（Separation and Purification Technology, 2023, 305, 122425；Journal of Membrane Science, 2021, 636, 119591；Nanomaterials 2022, 12, 2103；Journal of Materials Chemistry A, 2018, 6, 6442-6454），为高性能纳滤膜的研究及其在海水淡化、有机污染物和抗生素等去除领域的应用提供了新思路。
论文信息：
Yiling Zheng, Hongli Zhang*, Shuwen Yu, Hongwei Zhou, Weixing Chen, Jie Yang*. Covalently bridged MXene/COF hybrid membrane toward efficient dye separation. Separation and Purification Technology 2024, 349, 127908.
https://doi.org/10.1016/j.seppur.2024.127908
相关进展
西安工业大学张红梨/西工程大杨杰 SPT：纳米纤维素插层的抗溶胀MXene纳滤膜用于抗生素废水高效净化
西安工业大学张红梨课题组J Membr Sci：植酸组装复合纳滤膜高效去除污水中重金属离子
西安工程大学杨杰/王琛教授 ACS AMI：兼具防潮功能和高灵敏/可靠性的MXene人体健康监测传感器
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
