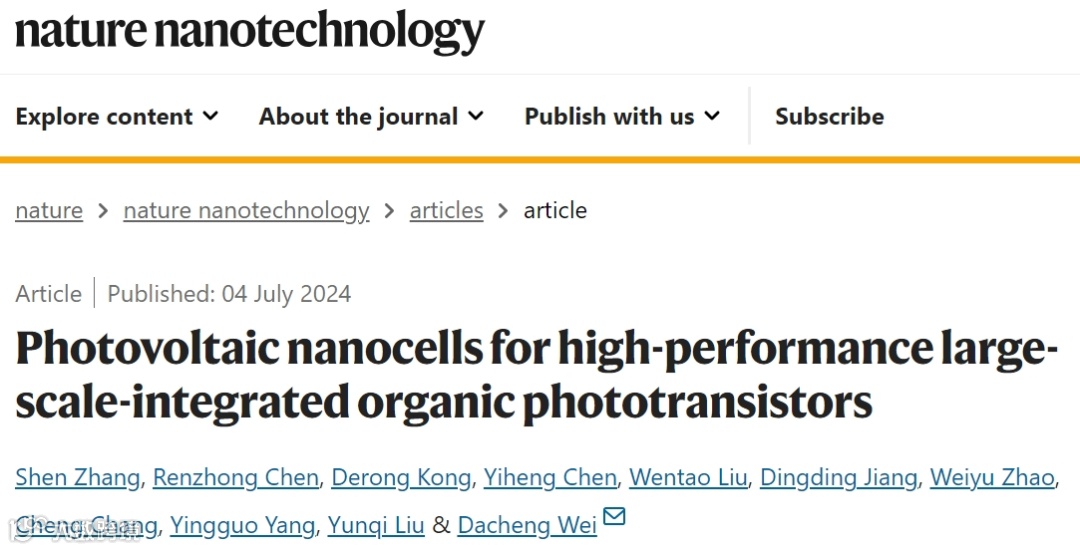

复旦大学魏大程团队 Nat. Nanotechnol.：研发半导体性光刻胶 - 实现特大规模集成度有机芯片制造

现代信息科技的飞速发展对功能芯片集成度的要求越来越高。目前硅基芯片的制程工艺已经达到了3纳米的节点，集成密度已经超过2亿个晶体管每平方毫米。硅基芯片单片集成的集成度从小规模集成度(SSI)、中规模集成度(MSI)、大规模集成度(LSI)、超大规模集成度(VLSI)和特大规模集成度(ULSI)（集成器件数量分别大于2、2⁶、2¹¹、2¹⁶、2²¹）不断迈向更高的水平。相比之下，基于有机半导体材料的有机芯片克服了无机半导体固有的刚性，凭借其与软组织良好的机械相容性，在可穿戴电子学、生物电子学等新兴领域具有广阔的应用前景。然而，目前有机芯片的集成度远远落后于硅基芯片。通过溶液加工（丝网印刷、喷墨打印）或真空蒸镀等方法制备出的有机芯片，其集成度通常不超过大规模集成度(LSI)水平。这是因为有机半导体导电通道由范德华力堆叠形成，在复杂制造流程的溶剂和热处理过程中易受到损伤，导致芯片性能随小型化而急剧降低。尤其当特征尺寸降低到微米及以下时，小型化和性能的折中显著地限制了高集成有机芯片的发展。

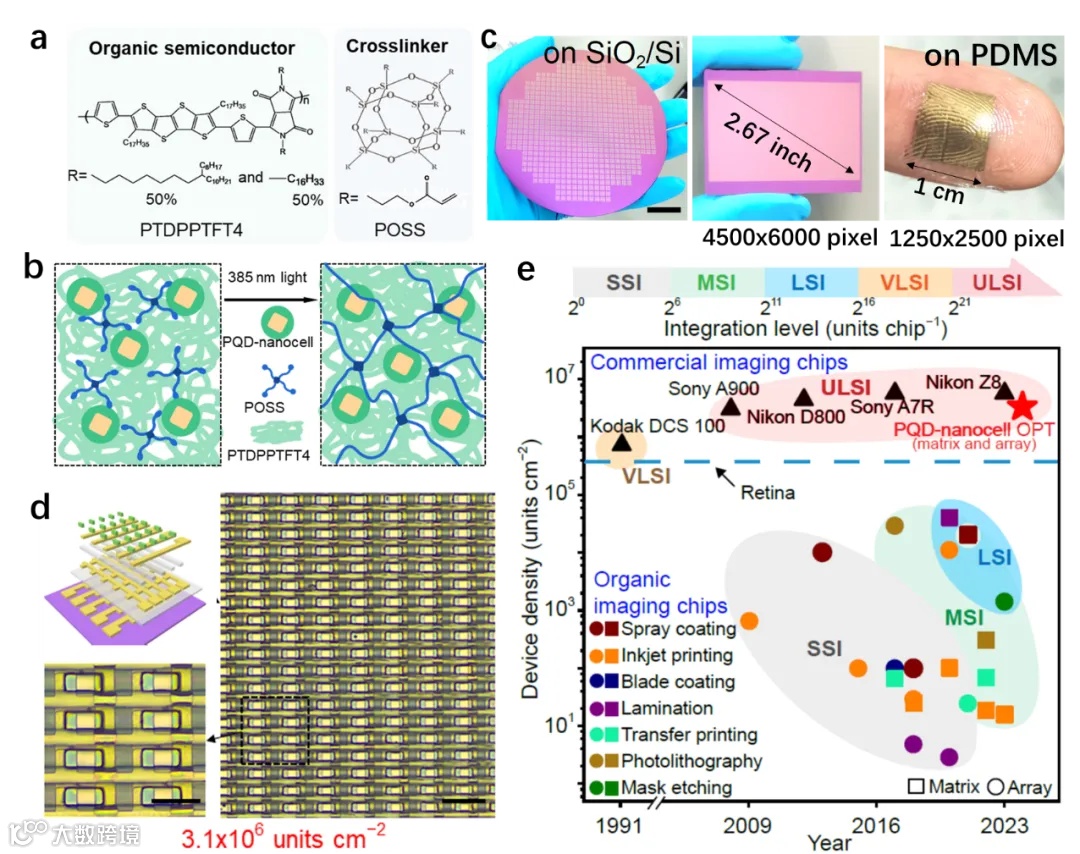

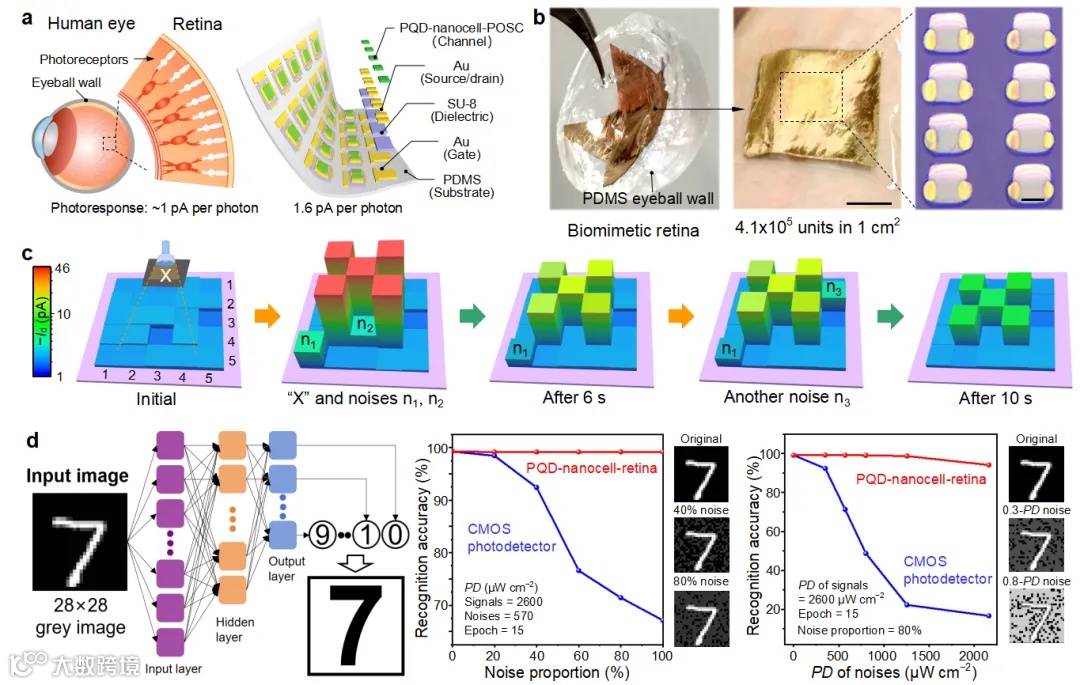

在这项工作中，魏大程团队报道了一种新型半导体性光刻胶的设计策略，该材料包含光引发剂、交联单体、导电高分子，可以通过光交联形成纳米尺度的互穿网络结构，同时实现了亚微米级的光刻图案化精度、良好的半导体性能和工艺稳定性。这种半导体性光刻胶可以通过添加不同的活性粒子来功能化。为了实现高灵敏的光电探测能力，研究者开发了一种具有光伏效应的核壳结构纳米粒子，添加到半导体性光刻胶中。纳米光伏粒子在光照下会产生光生载流子，电子被内核捕获，对半导体导电通道产生原位光栅调控，大幅提升了器件的响应度。作为展示，研究者利用光刻技术在全画幅尺寸芯片上集成了2700万个有机晶体管并实现了互连，实现了特大规模集成度（ULSI）的制造水平。该阵列（4500×6000像素）集成密度达到3.1×10⁶ units/cm²，光响应度达到6.8×10⁶ A/W。研究者将高密度阵列转移到柔性衬底上，实现了仿生视网膜应用，在基于神经网络的图像识别算法中展现出比传统CMOS器件更高的性能。此外，该团队还研发出具有化学传感功能、生物电传感功能的光刻胶。由于开发的功能化半导体光刻胶使用半导体产业通用的光刻技术进行加工，所以与商业微电子制造流程高度兼容，具有很大的应用前景。未来该团队也会积极寻求产业界的合作，希望能够推动科研成果的实用化。
