通过引入动态键可以制备可降解和可回收的热固性材料，但动态键的引入往往会降低材料的机械性能和热稳定性，无法在可降解性、机械性能和热稳定性之间取得平衡。近日，中北大学王智教授课题组针对这一问题在《ACS Applied Polymer Materials》期刊发表名为：“Preparation of high-performance thermosetting polyurethanes for rapid degradation and recycling via quadruple boron-oxygen bonds”的文章。
硼氧化合物是制造机械坚固的聚合物材料的良好候选者，因为硼氧化合物可以实现高交联密度的聚合物网络，除此之外，硼氧键的动态可逆性使材料具有优异的降解和回收性能。在此基础上，该文章以含有丰富的硼氧化物和苯环刚性部分的1,4-苯二硼酸作为动态交联剂合成热固性聚氨酯，并将其命名为BPU1.5(字母缩写中的B表示交联剂，数字表示HDI与PTMEG的比例)。为了研究1,4-苯二硼酸对聚氨酯性能的影响，该文章还研究了不同配比的聚氨酯(BPU1.5、BPU1.8、BPU2.2)与不同交联剂(四羟基二硼烷、赤藓糖醇)(TBPU1.5、RPU1.5)对聚氨酯性能的影响。

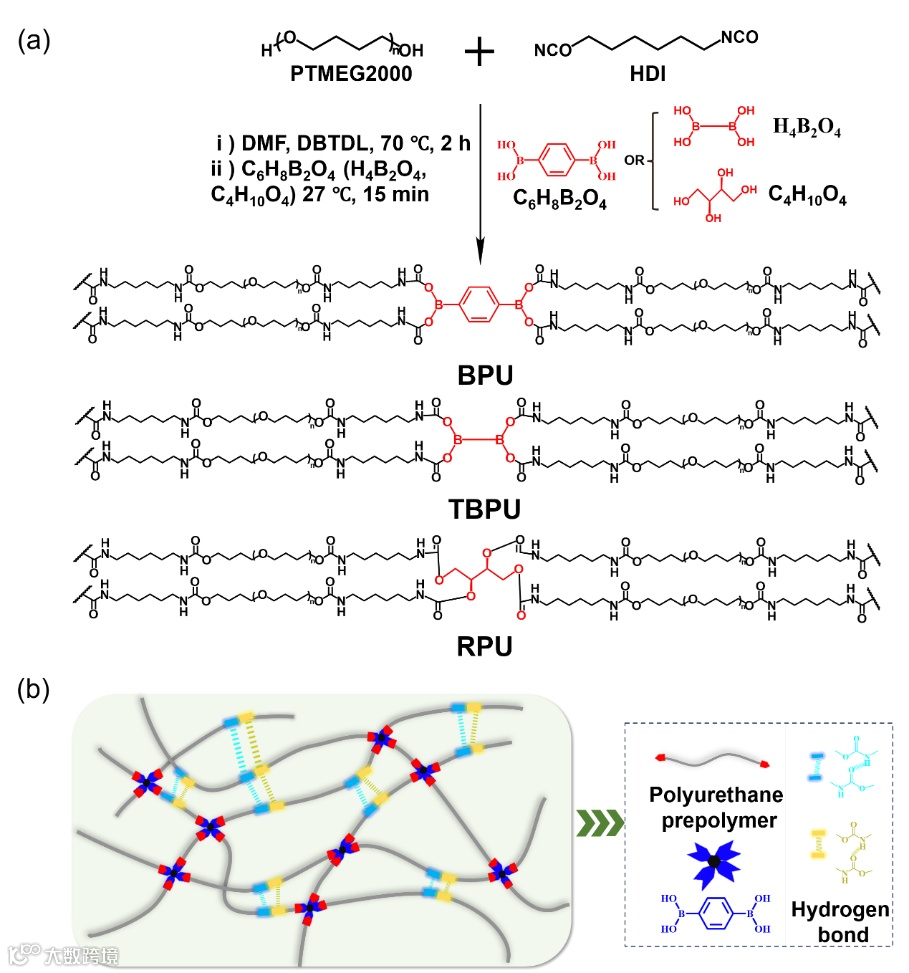

图1 (a) BPU和对照组（TBPU、RPU）的合成过程; (b) BPU分子结构示意图。
结果表明，1,4-苯二硼酸作为动态交联剂，一方面为BPU1.5提供了优良的交联结构，使得BPU1.5具有稳定的力学性能(抗拉强度高达34.0 MPa)和优异的热性能(5%失重温度为337.0℃)。

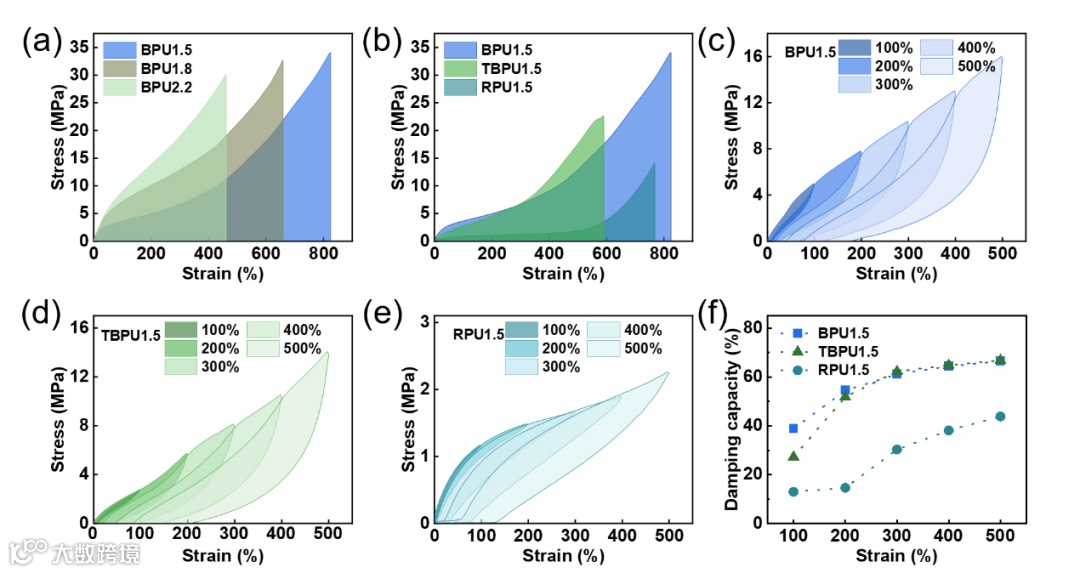

图2 (a)不同配比聚氨酯的力学性能; (b)不同聚氨酯的机械性能; (c-e) BPU1.5、TBPU1.5和RPU1.5在100%、200%、300%、400%和500%变形时的循环应力-应变曲线; (f) BPU1.5、TBPU1.5、RPU1.5的阻尼能力。

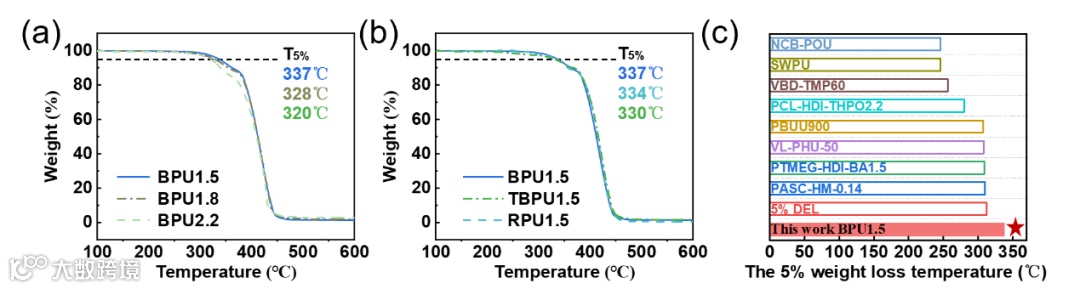

图3 (a) BPU1.5、BPU1.8、BPU2.2的TGA曲线; (b) BPU1.5、TBPU1.5和RPU1.5的TGA曲线; (c) BPU 1.5的T5%与其他类似聚氨酯的比较
另一方面，由于四重硼氧键的存在，使得该聚氨酯不仅具有优良的回收性能，同时具有快速降解的能力(在0.1 M Hcl/THF下106分钟完全降解)。

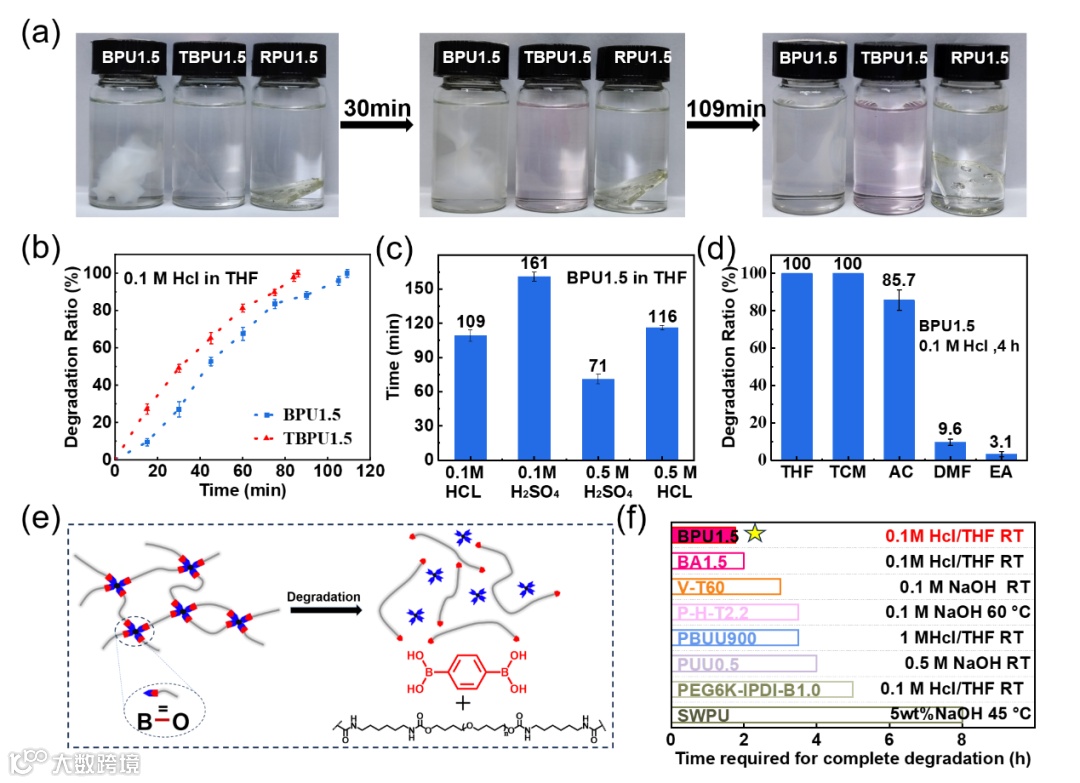

图4 (a)室温下在0.1 M Hcl/THFBPU1.5、TBPU1.5和RPU1.5的降解照片; (b)在0.1 M Hcl/THF条件下BPU1.5与TBPU1.5的质量损失; (c)不同浓度不同酸对BPU1.5的降解时间; (d) BPU1.5在0.1 M Hcl中在不同溶剂中降解4h; (e) BPU1.5的降解示意图; (f) BPU 1.5与其他同类聚氨酯降解时间和降解环境的比较。
原文链接：
https://doi.org/10.1021/acsapm.4c01961
相关进展
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
