固-液相变材料（PCMs）作为一类典型的潜热储能材料，具有储热密度大、温度波动小以及价格低廉等优势，在太阳能利用、热冷存储实现削峰填谷、环境温度管理等方面发挥着重要作用。然而，固-液PCMs具有熔融流动性，其储能密度、形状稳定性、导热性与力学性能往往难以兼顾。如何通过简便的高分子聚合策略以及有效的网络结构设计来克服固-液PCMs的这些难题，具有重要的研究意义。
针对上述问题，四川大学石玲英团队在形状稳定的复合PCMs的封装网络结构设计、热性能、力学性能以及温度管理等功能性应用方面取得了系列研究进展，先后开发了水合盐/聚丙烯酰胺相变有机水凝胶（ACS Applied Materials & Interfaces 2021, 13 (18), 21810-21821）、PEG/多级多孔碳复合PCMs（Chemical Engineering Journal 2022, 431,134206）、聚（丙烯酰胺-co-丙烯酸十八酯）/PEG（脂肪酸、脂肪醇）双相相变有机凝胶（Chemical Engineering Journal 2023, 468, 143495）等性能优异的相变复合材料。
近期，该团队受耐盐动/植物在盐度环境中的吸水行为和“Hofmeister”理论的启发，通过亲水性单体在熔融盐水合物中的原位聚合，制备了高度稳定的相变凝胶（PCSG）（图1）,发展了chaotropic 离子类型水合盐相变材料的普适性形状稳定性策略。通过密度泛函理论、拉曼光谱和红外光谱分析揭示了离子、水和聚合物链之间的相互作用（图2）。所制备的PCSG具有适宜的Tm（≈20-26 oC）和高潜热（≈216.5 J g-1）（图3），可将40 oC的加热物体快速冷却至35 oC（t ≤ 100 s），适用于高效安全的人体温度管理（图5）。伴随着盐水合物的熔化/结晶相变，PCSG可在柔性（可变形）和刚性状态之间自由切换，并实现附着力增强（图4）。在熔融态和晶态之间还具有光学透明度切换，因此还可以实现具有合适昼夜温差环境下的节能阳光房的温度管理（图6），在白天，PCSG通过吸热熔化来缓解升温，同时不会阻碍光线通过；夜间，结晶引起的热量释放实现了保温，凝胶发生不透明转变可保护用户隐私。在-18 oC的极寒地区，PCSGs还具有抗冻和阻冰性能。鉴于该方法的通用性、可用盐水合物和单体的丰富来源与低成本、以及优异的热性能和机械性能，该研究为进一步系统探索相变凝胶在热管理、智能窗户和阻冰涂层中的应用提供一条有趣的途径。

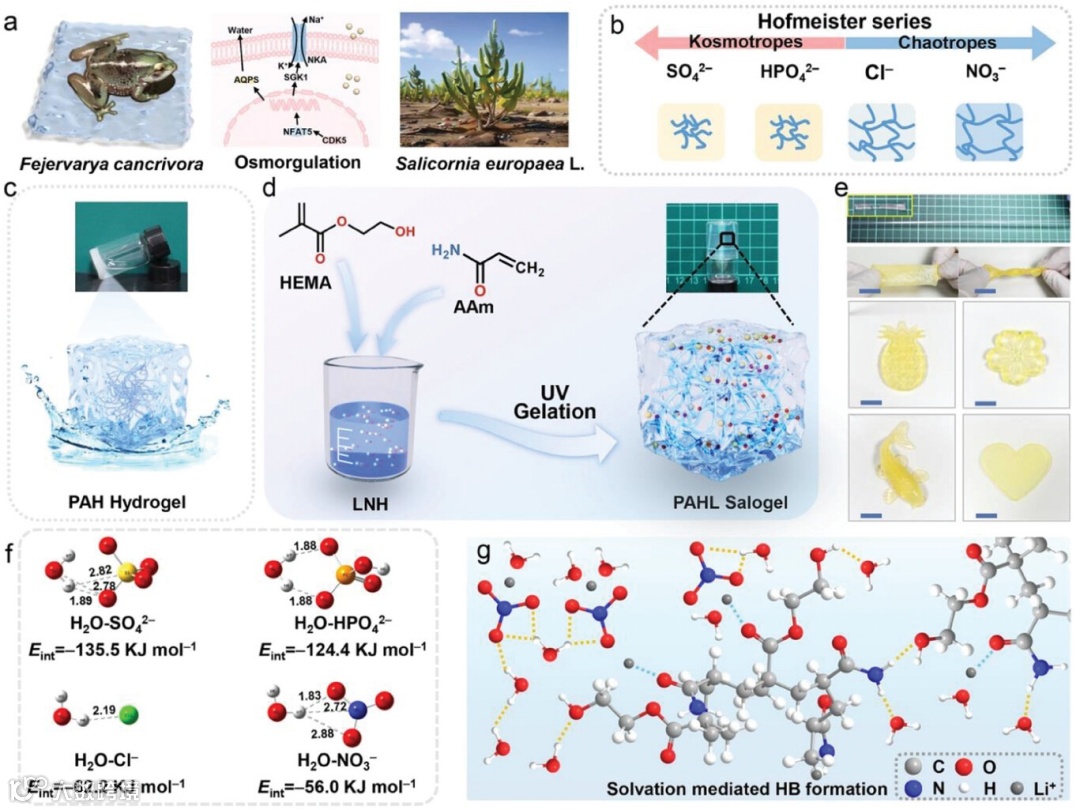

图1. 高度稳定的PCSG的设计与制备

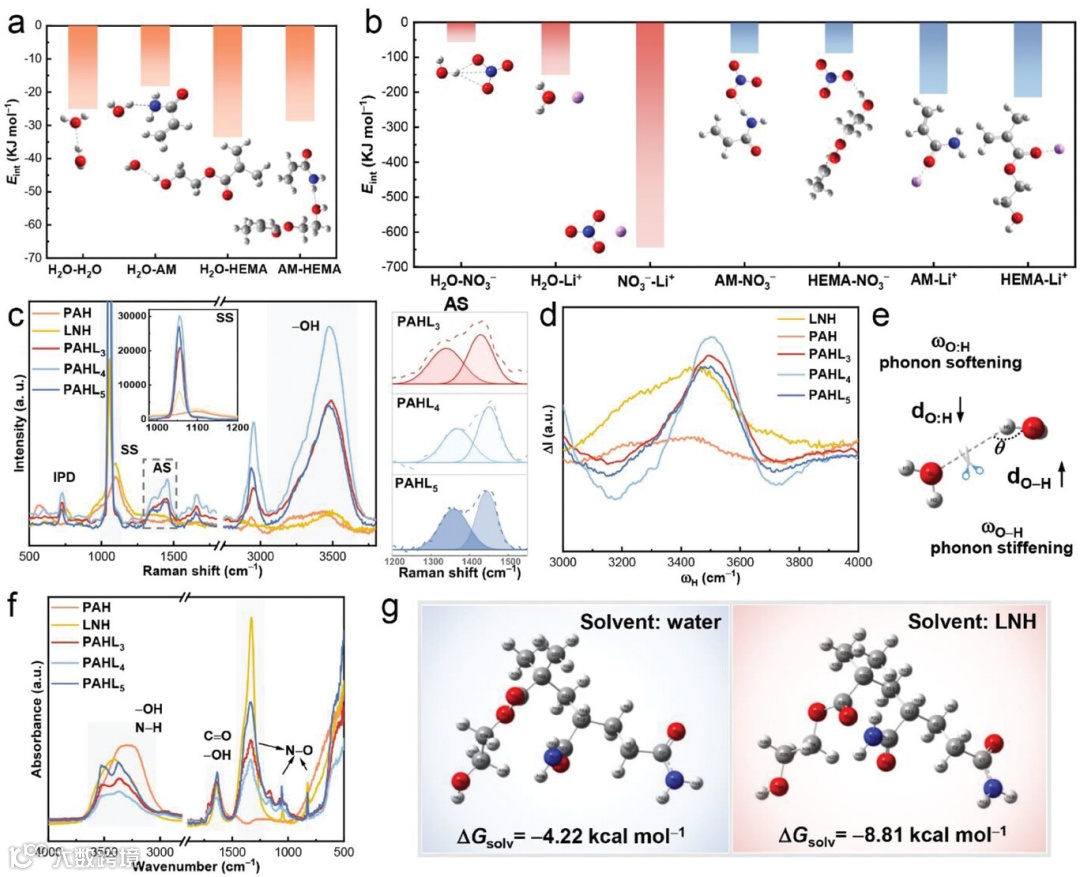

图2. PAH水凝胶和PCSG体系中相互作用的理论和实验分析

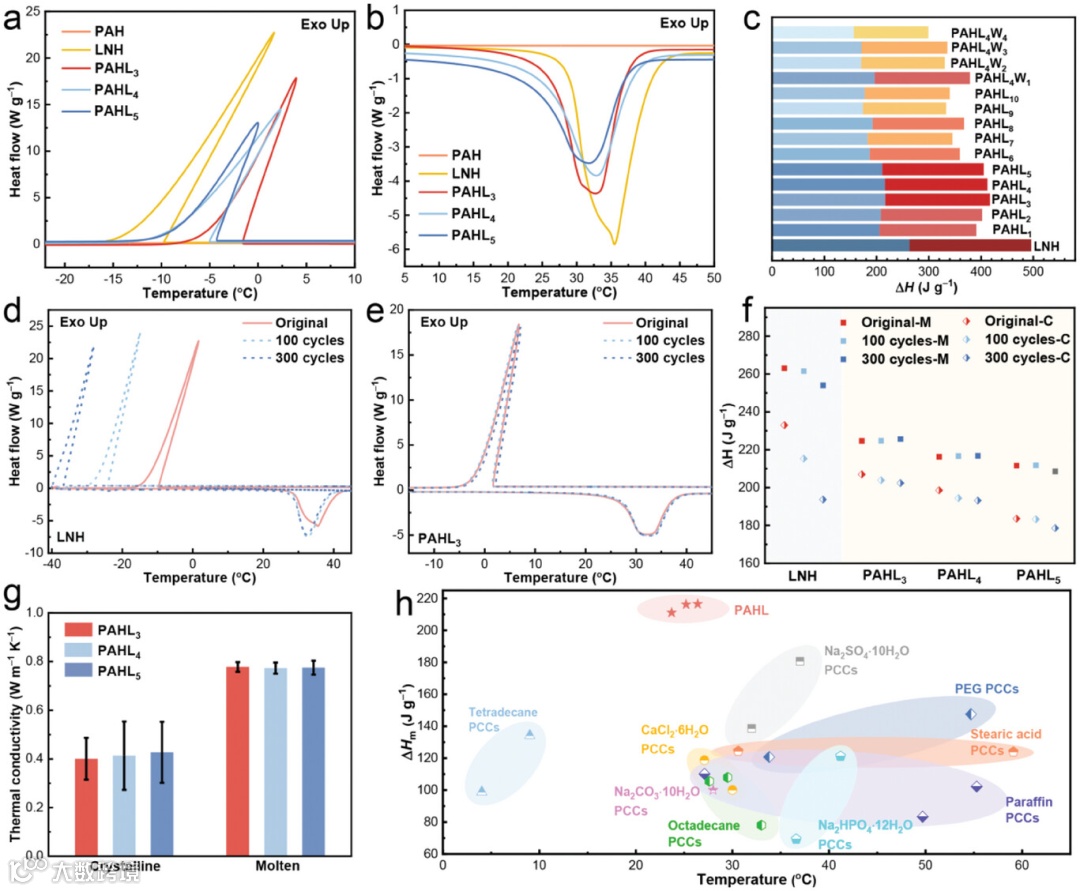

图3. PCSG体系的热性能和热稳定性研究

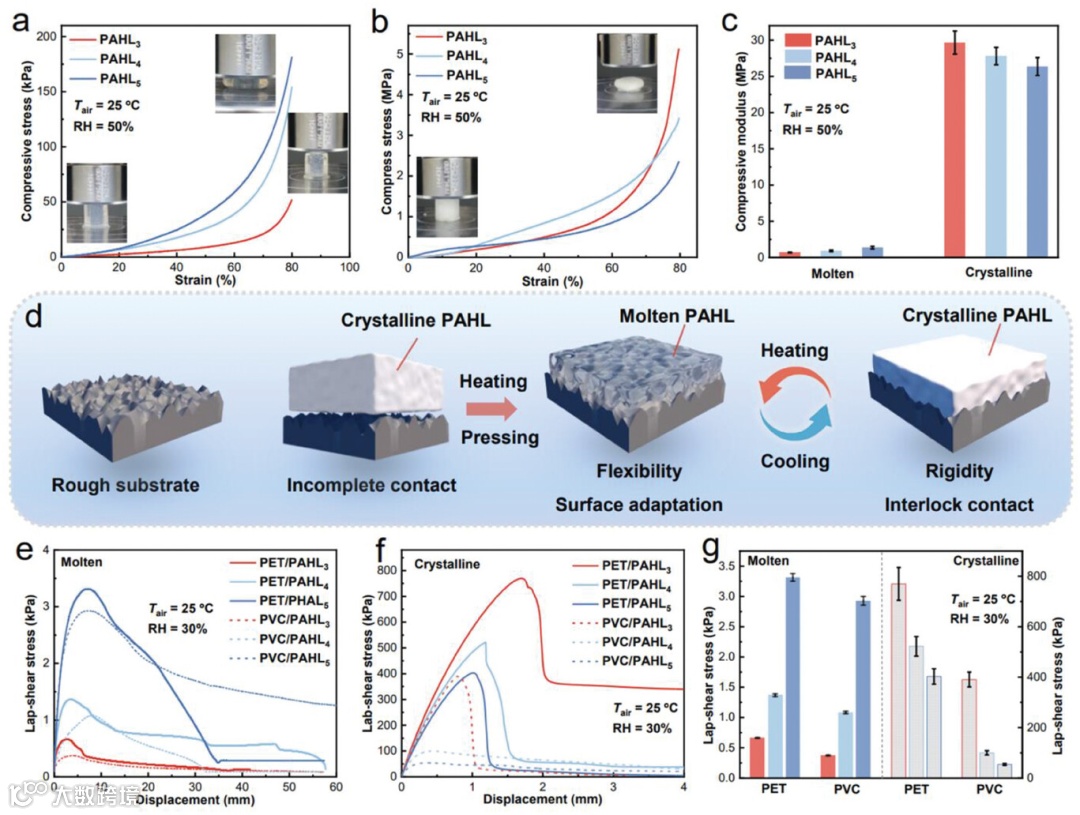

图4. PCSG的机械性能和剪切粘附性能研究
图5. PCSG的人体温度管理应用

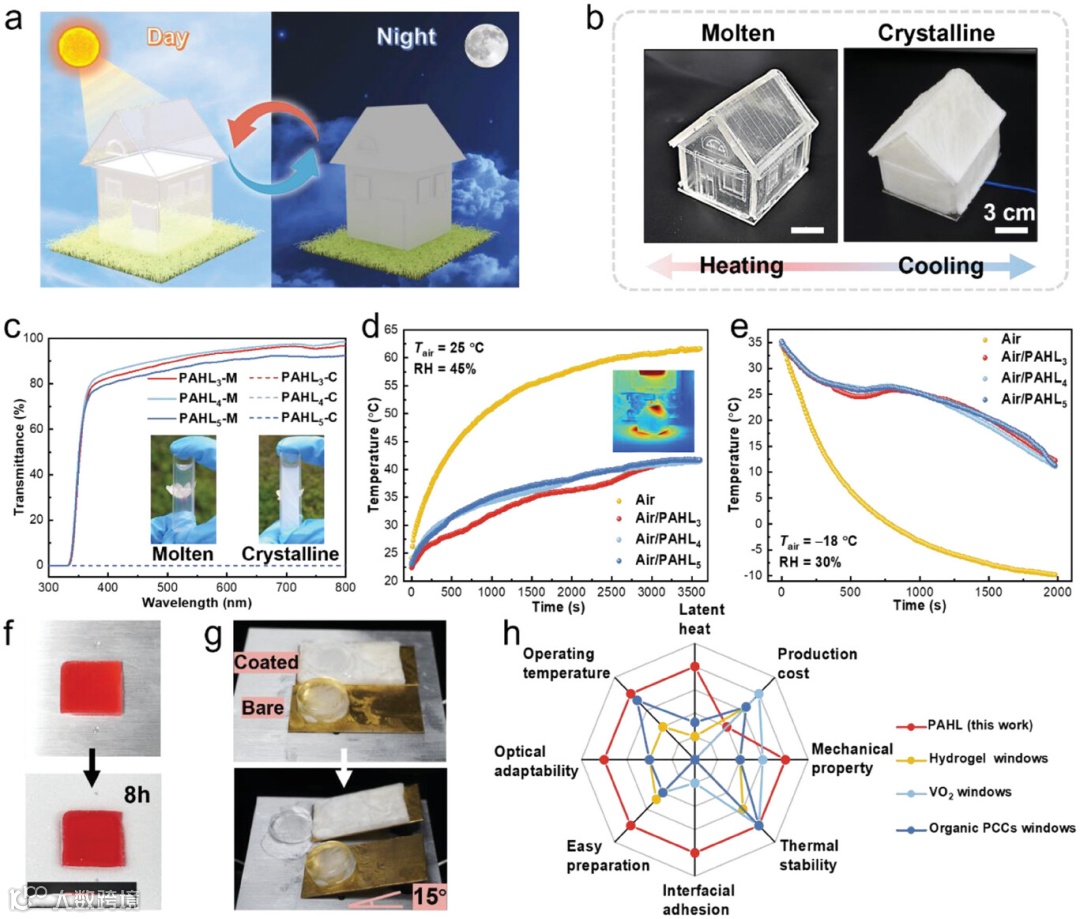

图6. PCSG的阳光房热管理和阻冰涂层应用
该工作以“Chaotropic Ions Mediated Polymer Gelation for Thermal Management” 为题发表在《Advanced Science》上。文章第一作者是四川大学博士研究生尹辰筱，通讯作者为四川大学石玲英副教授，该工作还得到四川大学杨科珂教授与李乙文教授的指导和大力支持。感谢国家自然科学基金委（52273024）、和中央高校基本科研业务费以及高分子材料工程国家重点实验室（sklpme2023-2-10）对该工作的资助。
原文链接：
http://doi.org/10.1002/advs.202405077
相关进展
四川大学杨科珂/石玲英团队 JMCA：具有高强度、热/力致变色及热响应形状记忆/动态粘附行为的手性液晶弹性体
四川大学杨科珂/石玲英 Macromolecules：自成核和应力诱导结晶对宽熔程半结晶网络双向形状记忆效应的影响
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
