

江南大学戴磊教授团队：轻薄、柔性、高性能纤维素纸基电磁屏蔽材料系列进展

高分子科技

2024-09-03

导读：通过对纤维素纸表面改性和结构设计，构建了一系列轻薄、柔性高性能的电磁屏蔽材料...

点击上方“蓝字” 一键订阅

电磁干扰（EMI）屏蔽材料能够有效缓解和解决电磁辐射污染及干扰问题，对人民生命健康与国防安全等重要领域意义重大。轻薄型高屏蔽性能EMI屏蔽材料是当前发展的重要趋势，而以天然纤维素为原料制备该类材料则更符合当前可持续发展要求，对于“低碳”发展具有重要意义。基于此，江南大学纺织科学与工程学院戴磊教授课题组以纤维素为主要原料，MXene为导电填料，通过对纤维素纸表面改性和结构设计，构建了一系列轻薄、柔性高性能的电磁屏蔽材料。相关成果相继发表在Carbohydrate Polymers（IF=10.7）、Journal of Materials Science & Technology（IF=11.2）和Chemical Engineering Journal（IF=13.3）学术期刊上，江南大学戴磊教授为通讯作者，研究生韦嘉盛为第一作者，常州大学雷廷宙教授共同指导了该工作。研究工作得到了国家自然科学基金（22178208；31901265）的资助。

1. 基于全多糖水凝胶和MXene设计的电磁屏蔽纸

本项工作以TEMPO氧化纤维素纳米纤维（TOCNF）为主要原料，通过与阳离子瓜尔豆胶（CGG）自组装形成水凝胶，在纤维素纸表面封装MXene，构建了一种电磁屏蔽复合纸（TC-M）。结果显示，复合纸的电导率为3843 S·m⁻¹，EMI屏蔽效能（EMI SE）达到49.37 dB，且组装形成的双层复合纸EMI SE高达73.99 dB。此外，聚二甲基硅氧烷（PDMS）的引入保护了复合纸的EMI屏蔽性能，改善了复合纸的耐用性。

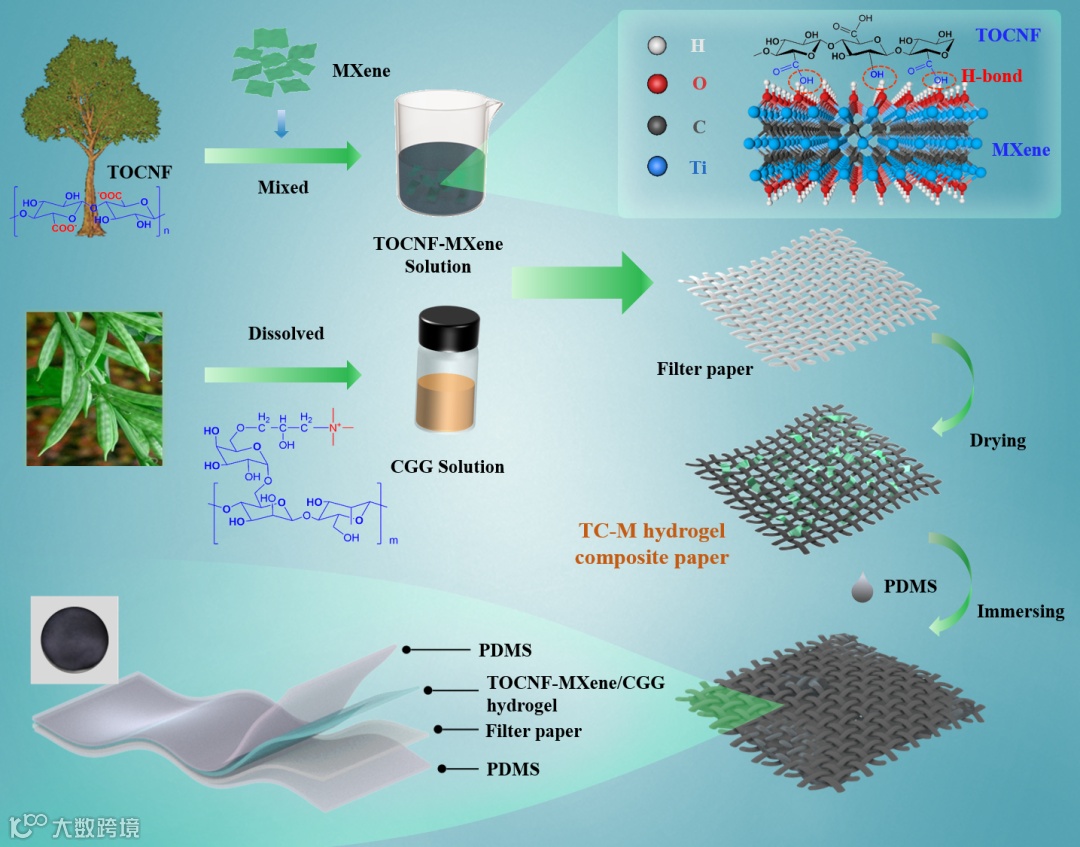

图1. TC-M复合纸的制备示意图

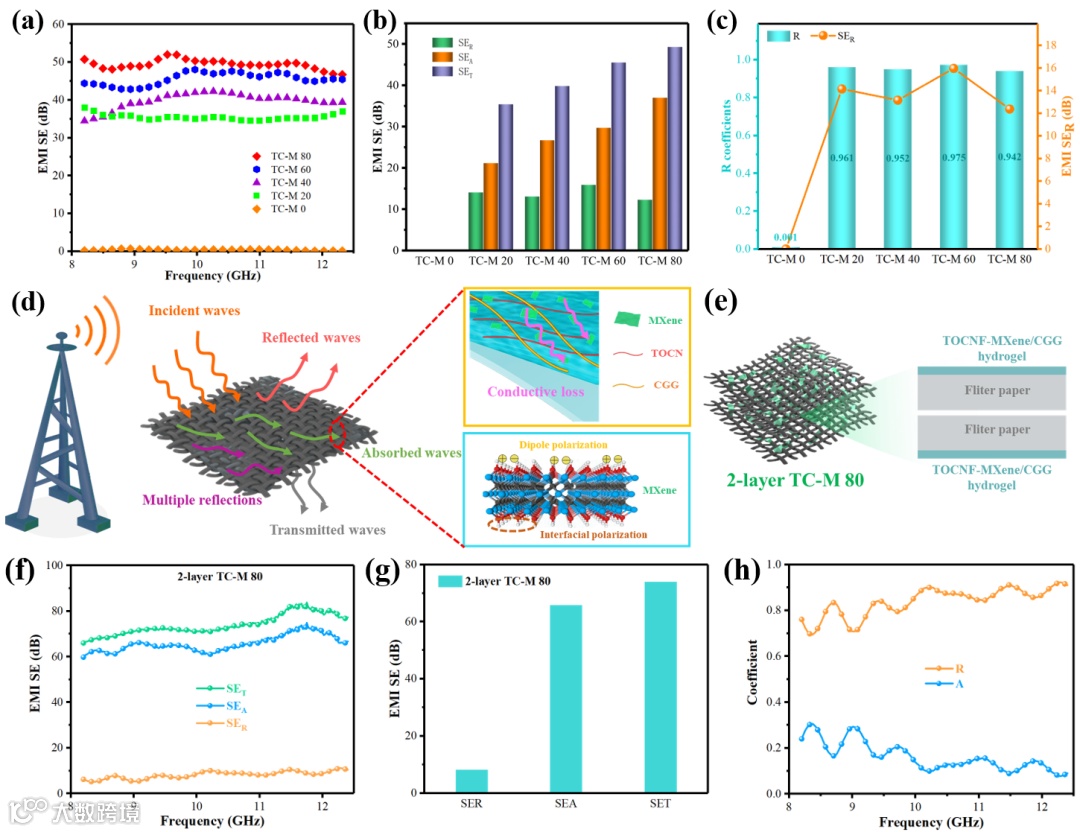

图2. TC-M复合纸的EMI屏蔽性能

图3. TC-M复合纸的EMI屏蔽性能

原文链接：

https://www.sciencedirect.com/science/article/abs/pii/S0144861723009128

2. 具有保护性水凝胶膜的超薄柔性电磁屏蔽复合纸

MXene电磁屏蔽材料在强度和稳定性方面的不足阻碍了其实际应用。在此，本项工作基于简单的逐层涂覆和干燥工艺，构建了一种表面具有三层功能结构的纤维素复合纸（TC@MT）。具体而言，TEMPO氧化纤维素纳米纤维（TOCNF）/阳离子淀粉（CS）/MXene凝胶层和TOCNF/MXene珍珠状层保证了复合纸良好的EMI屏蔽性能和机械性能，而表面的TOCNF/CS水凝胶薄膜层主要用以保护MXene。结果显示，复合纸在MXene用量为20 g m⁻²，厚度仅为0.1894 mm时，表现出出色的屏蔽性能（40.3 dB），其绝对屏蔽效能高达13216 dB cm² g⁻¹。此外，复合纸还具有良好的机械性能，其拉伸强度可达11.7 MPa。由于表面水凝胶膜层的致密结构，其在浸入水、HCl（1 M）和乙醇液体中时有效地保护了MXene，从而使复合纸保持稳定的EMI屏蔽性能。

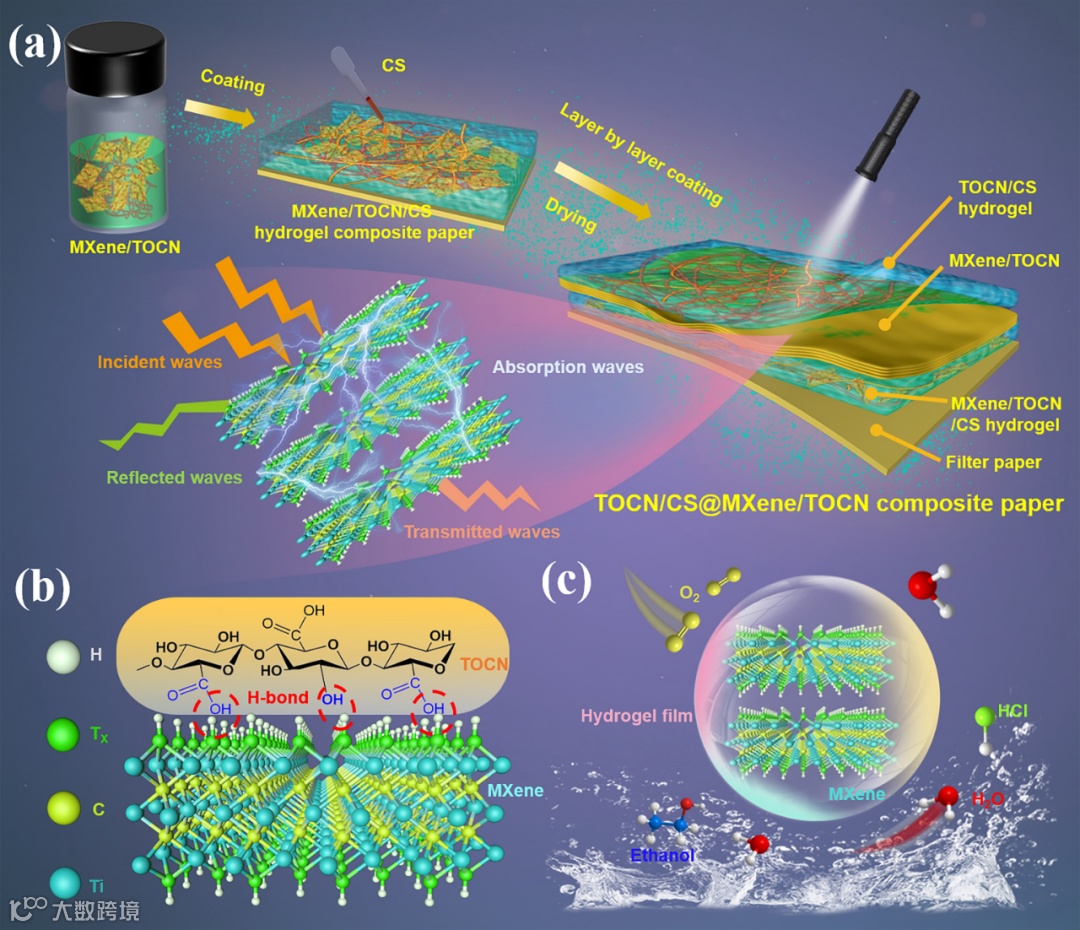

图4. TC@MT复合纸的制备示意图

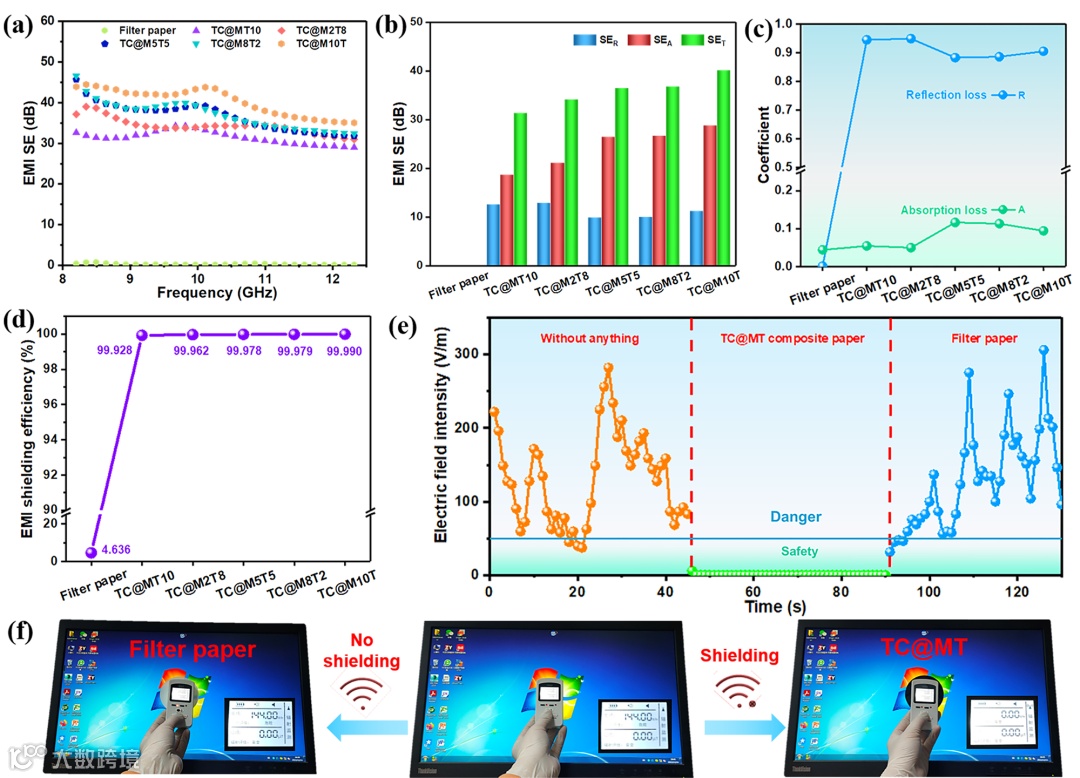

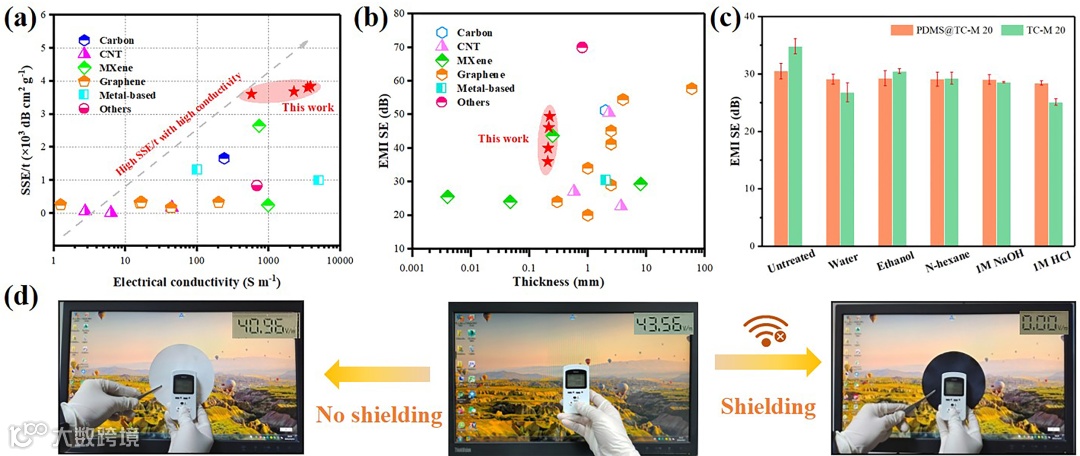

图5. TC@MT复合纸的EMI屏蔽性能

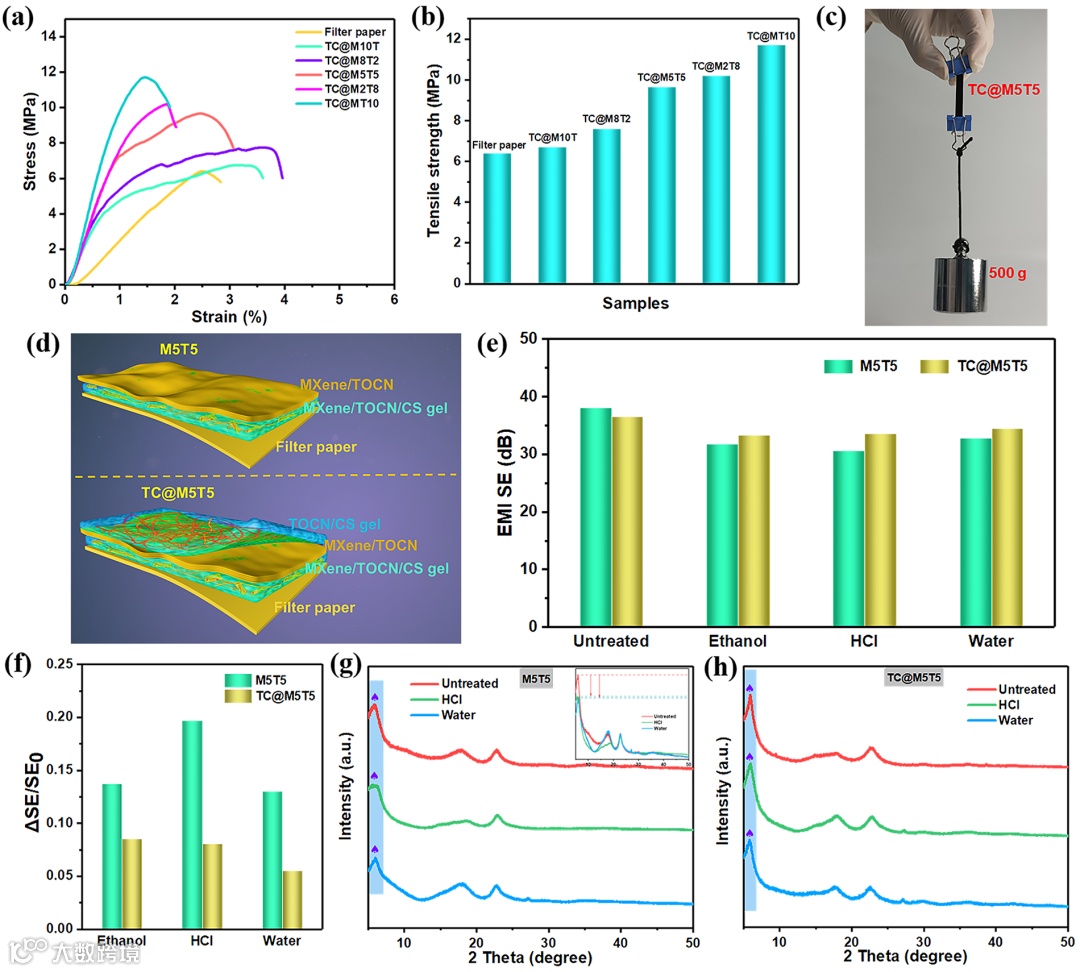

图6. 表面水凝胶膜的保护性能

原文链接：

https://www.jmst.org/EN/10.1016/j.jmst.2023.05.056

3. 具有类瓦楞纸结构的高性能电磁屏蔽复合纸

受瓦楞纸中间层超大距离的启发，他们通过组装两张改性纤维素纸和气凝胶薄膜，提出了一种具有类瓦楞纸结构的新型复合纸（TCT/TC/TCT）。由于纤维素纸和气凝胶膜的存在，组装的复合纸构成了一个标准的Fabry-Pérot腔（“导电层-绝缘层-导电层”），这有助于电磁波能量的衰减。该复合纸在厚度为0.6678 mm，MXene含量为6.9 wt%时，EMI SE达到71.0 dB。此外，复合纸还表现出优异的红外隐身能力，能够有效屏蔽人体的热辐射。且复合纸在高温条件下（高达120 ℃）仍表现出出色的红外隐身能力。

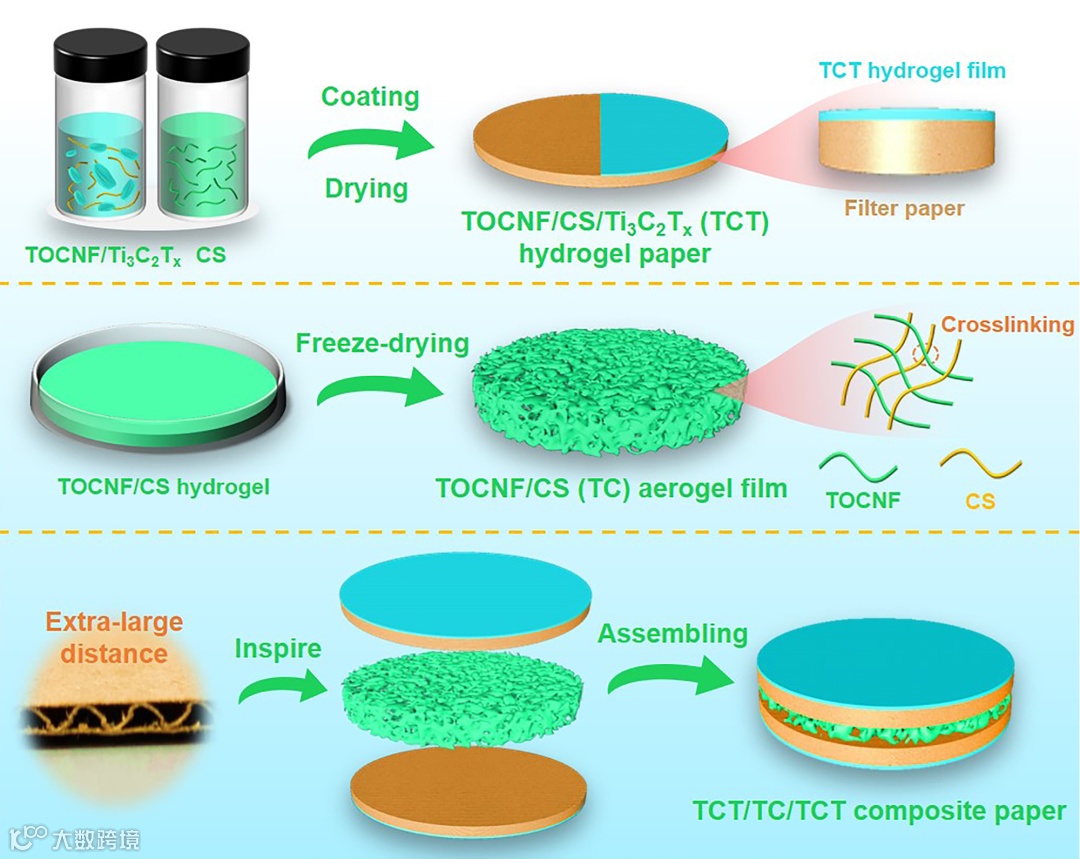

图7. TCT/TC/TCT复合纸的制备示意图

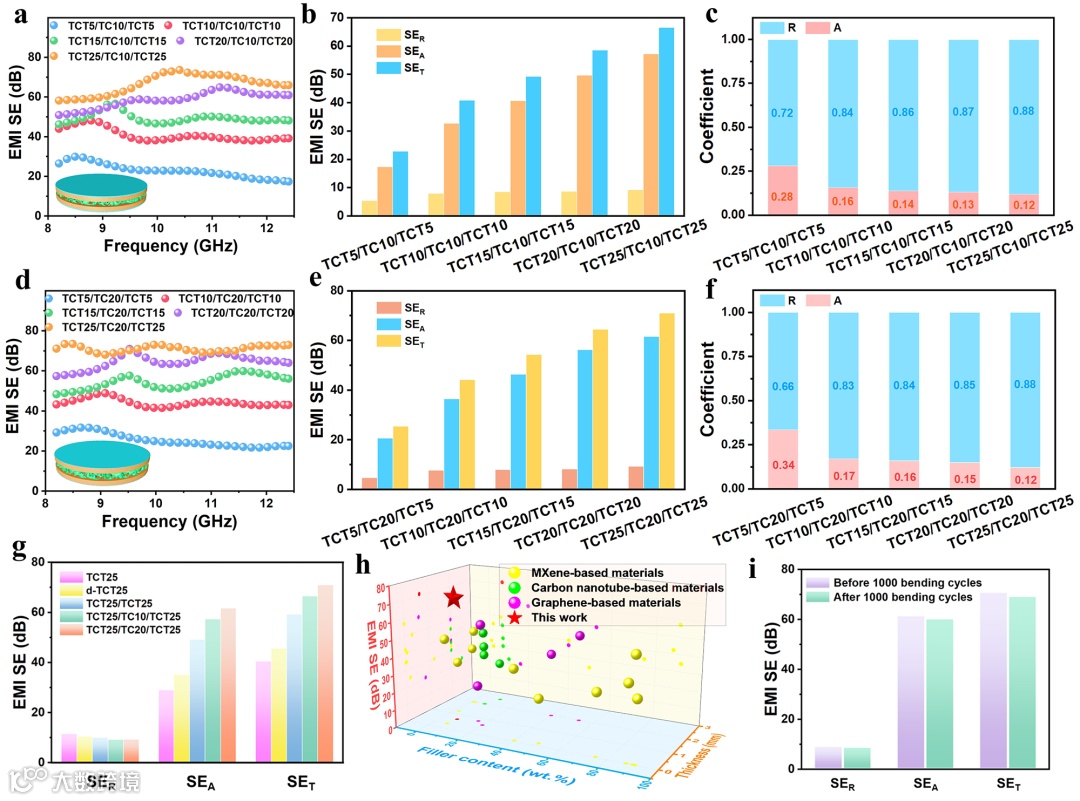

图8. TCT/TC/TCT复合纸的EMI屏蔽性能

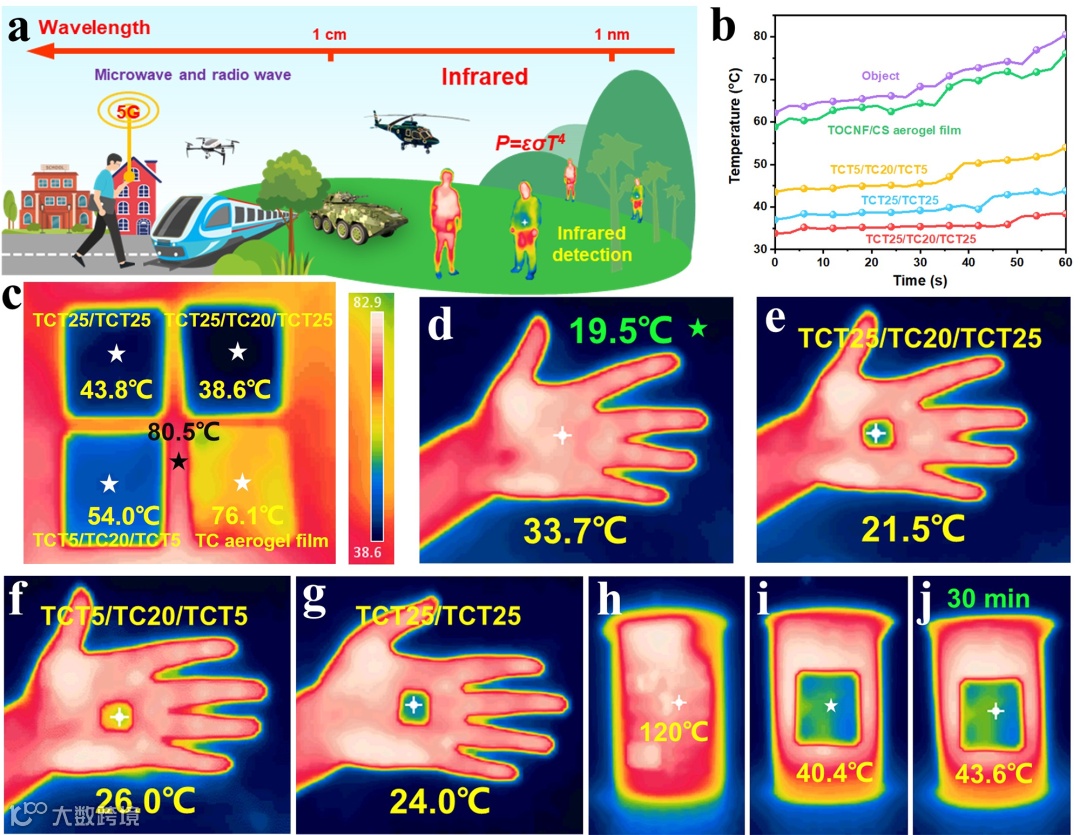

图9. TCT/TC/TCT复合纸的红外隐身性能

原文链接：

https://www.sciencedirect.com/science/article/abs/pii/S138589472406460X

华中大杨光教授、苏彬教授《Nano Energy》：基于细菌纤维素的生物可降解自供能柔性电磁传感器

高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn

诚邀投稿

欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。

欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。

申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。

点

这里“阅读原文”，查看更多

【声明】内容源于网络

高分子科技

高分子科技®协同全球高分子产业门户及创新平台 “ 中国聚合物网 www.polymer.cn ” ，实时报道高分子科学前沿动态，关注和分享新材料、新工艺、新技术、新设备等一线科技创新设计、解决方案，促进产学研及市场一体化合作的共同发展。

内容 16581

粉丝 0

高分子科技高分子科技®协同全球高分子产业门户及创新平台 “ 中国聚合物网 www.polymer.cn ” ，实时报道高分子科学前沿动态，关注和分享新材料、新工艺、新技术、新设备等一线科技创新设计、解决方案，促进产学研及市场一体化合作的共同发展。

总阅读294

粉丝0

内容16.6k
